离心泵用青铜砂型铸造小叶轮结构

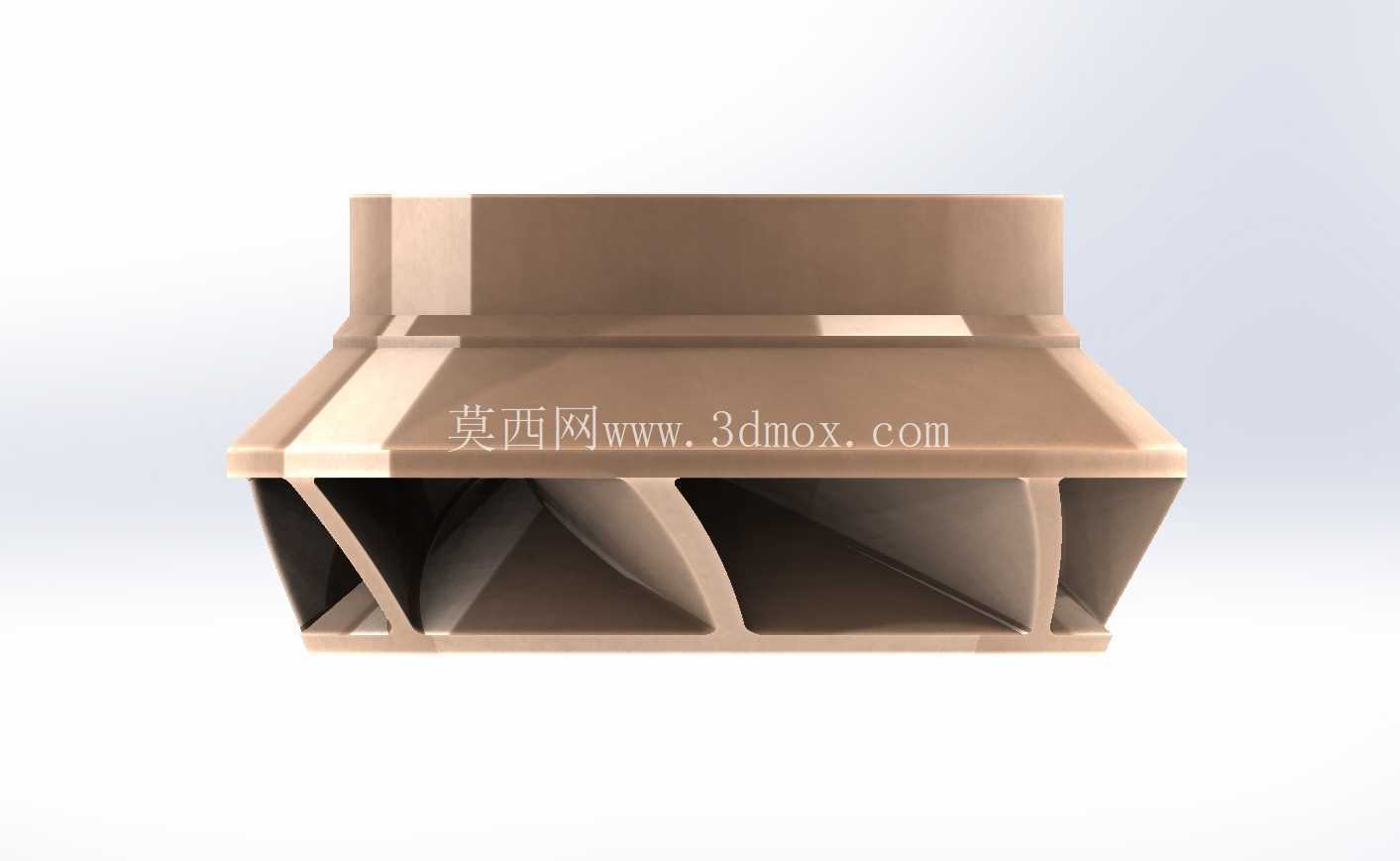

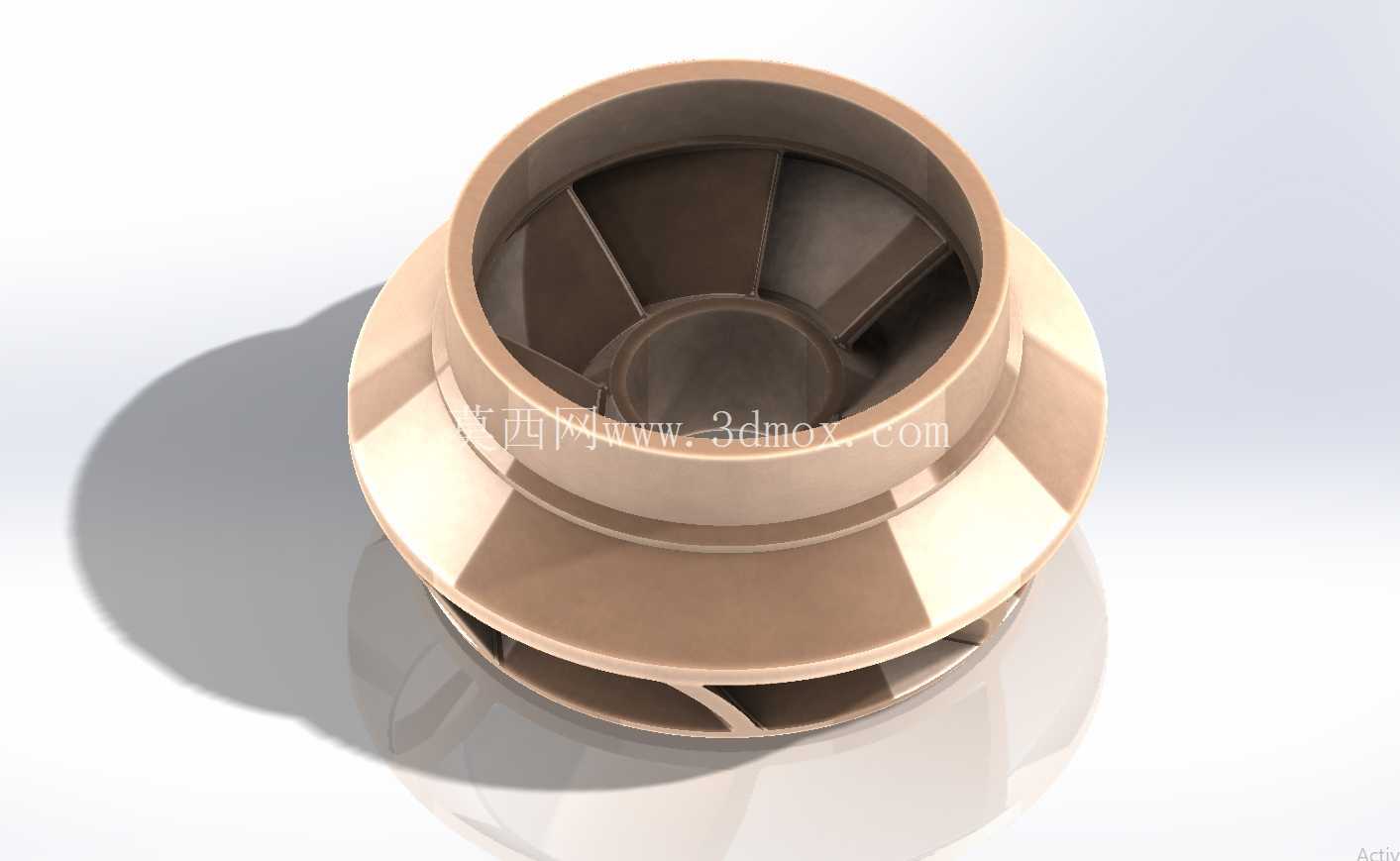

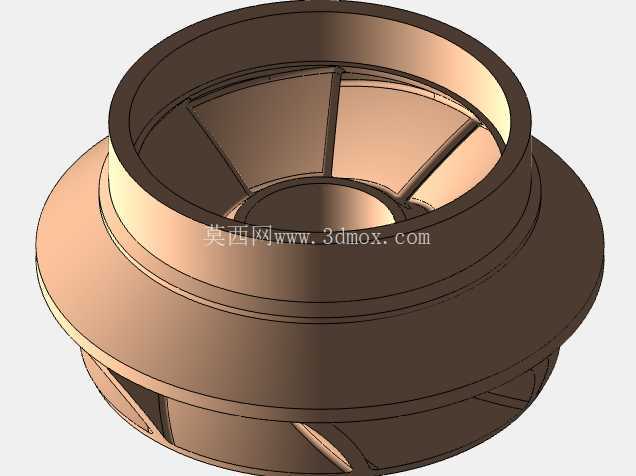

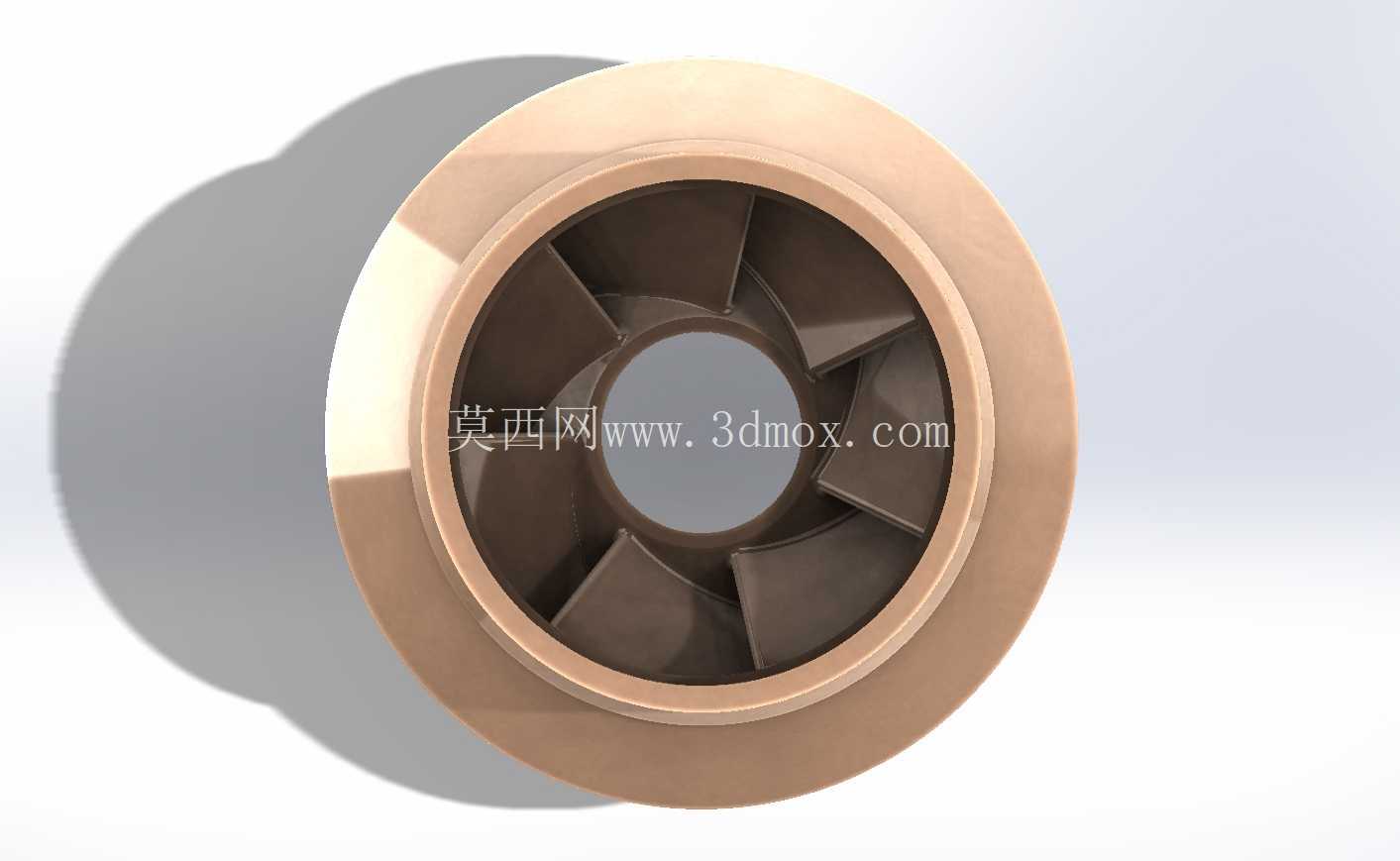

　　在流体输送系统的核心动部件设计中，叶轮作为离心泵唯一对流体做功的旋转构件，其结构合理性直接决定整泵的水力效率、运行稳定性与服役寿命，本次设计的小尺寸青铜叶轮，主要适配小流量高扬程的轻型离心泵工况，常见于小型给排水系统、实验室流体循环、小型换热机组供水、低压喷淋系统等场景，这类场景对泵体的抗腐蚀性能、运行平稳度有较高要求，同时受安装空间限制，叶轮的整体尺寸需要严格控制在适配小功率泵轴的边界范围内。从实际功能实现角度看，该叶轮采用后弯式叶片构型，叶片沿轮毂周向均匀分布，流道截面沿流体流动方向平滑过渡，能够在高速旋转过程中，将从轴向吸入的流体通过叶片的导流作用，逐步改变流动方向，将电机输入的机械能转化为流体的压力能与动能，

　　在加速流体的同时尽可能降低流道内的湍流损耗，避免局部涡流带来的效率下降与振动问题。材质选用锡青铜作为基础铸造材料，一方面是因为青铜材质在水基流体、弱腐蚀介质中具备优秀的抗气蚀性能，能够长期耐受流体冲刷与微量腐蚀，相比普通铸铁叶轮使用寿命提升3倍以上，另一方面青铜的砂型铸造工艺成熟度高，对于小尺寸复杂流道的成型精度控制更稳定，铸造后仅需少量精加工即可满足装配精度要求，适合小批量量产的加工需求。设计过程中首先确定了叶轮的进出口直径参数，进口直径根据设计流量下的介质流速控制在合理区间，避免进口流速过高引发气蚀，出口宽度结合扬程参数匹配叶片出口安放角，确保流体离开叶轮时的速度三角形符合设计工况要求；

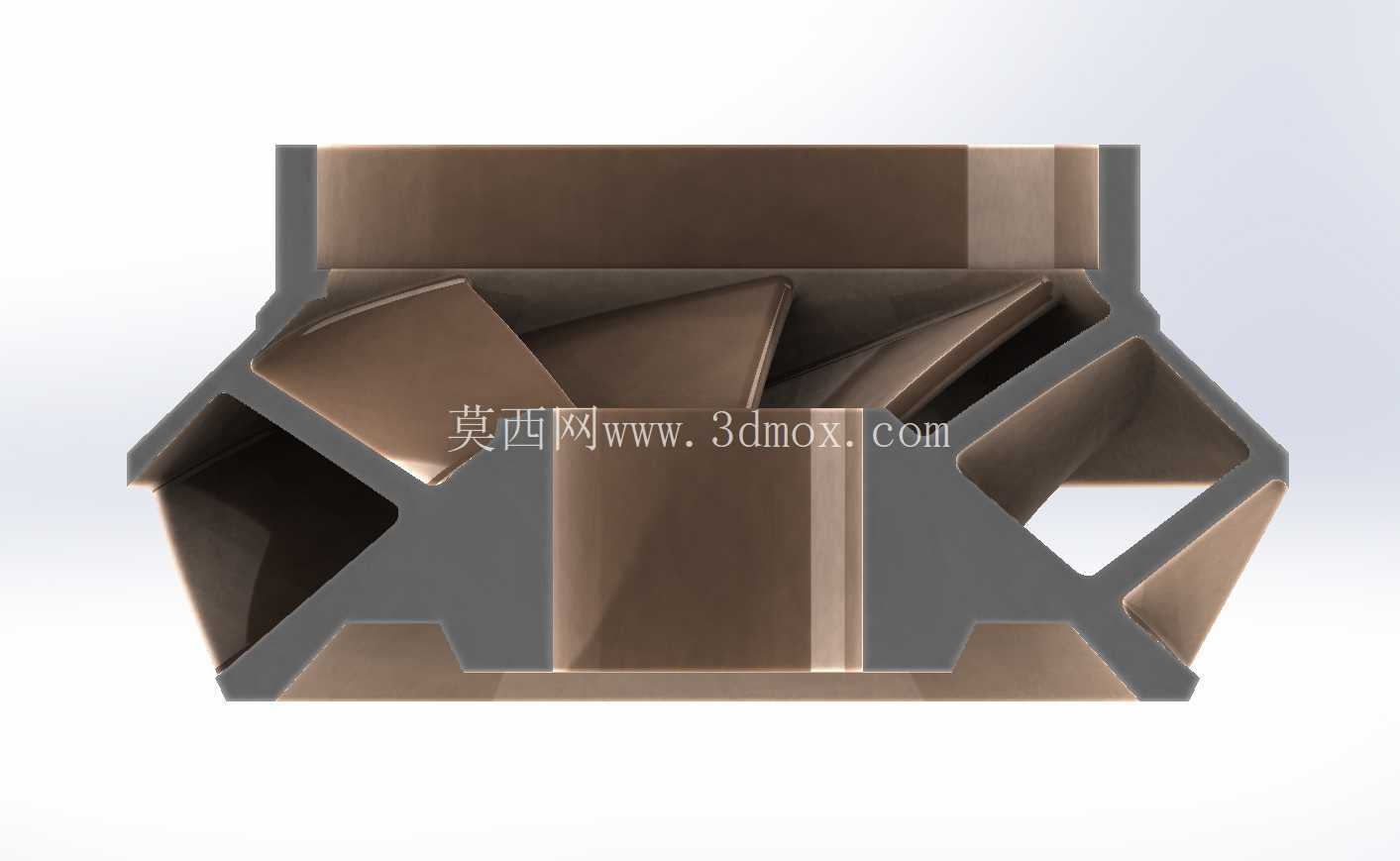

　　轮毂部分的内孔尺寸严格匹配配套泵轴的安装公差，设置有对应的键槽定位结构，保证叶轮与轴的周向固定可靠，避免高速旋转时出现打滑移位；叶轮前后盖板的厚度根据强度校核结果确定，既保证在最高转速下的结构强度，不会因为离心力作用出现盖板变形，又尽可能控制叶轮整体重量，降低轴系的转动惯量，减少泵启动时的电机负载冲击。安装边界方面，该叶轮的轴向定位依靠轴肩与叶轮锁紧螺母配合，安装时需要保证叶轮进口与泵体密封环的同轴度公差控制在0.05mm以内，避免运行时出现动静摩擦，同时叶轮出口与泵壳蜗室的对中度需要符合装配要求，保证流体从叶轮流出后能够顺畅进入蜗室流道，减少水力冲击损失。在流道设计细节上，叶片与前后盖板的交接处采用小圆角过渡，一方面能够减少铸造过程中的应力集中，避免铸件出现冷隔、裂纹等缺陷，另一方面能够降低流体在拐角处的流动阻力，减少局部脱流带来的效率损失；叶片的型线采用水力模型优化后的空间扭曲构型，相比直叶片设计，能够更好地适配流体在叶轮内的流动轨迹，让不同半径处的流体都能获得均匀的能量传递，降低叶轮出口处的流速不均匀度，减少后续蜗室内的水力损失。针对小尺寸叶轮的加工工艺性，设计时充分考虑了砂型铸造的拔模斜度，所有非加工面都设置了合理的拔模角度，避免铸造时出现粘砂、拔模损伤等问题，需要精加工的部位仅保留轮毂内孔、叶轮端面、密封环配合面这几个位置，尽可能减少机加工工序，降低零件的综合制造成本。实际运行过程中，

　　该青铜叶轮的抗气蚀性能能够适应入口压力较低的工况，在小型供水系统中即使出现短暂的入口压力波动，也不会因为气蚀快速出现叶片表面剥蚀，同时青铜材质的自润滑特性能够在短时干磨状态下降低对密封环的磨损，提升泵组的无故障运行时间。在结构强度校核环节，通过对最高转速下的离心应力、流体压力载荷进行仿真验证，确认叶片根部、盖板与轮毂连接位置的最大应力远低于青铜材料的许用应力，即使在1.2倍额定转速的超速工况下，结构变形量也在允许范围内，不会出现结构失效问题。对于设备选型人员来说，该叶轮适配的泵型功率区间较小，安装尺寸与常规小尺寸离心泵的安装腔室完全兼容，替换原有铸铁叶轮时不需要对泵体结构做任何修改，直接装配即可提升泵组的抗腐蚀性能与运行稳定性，尤其适合输送洁净水、弱腐蚀性循环介质的工况场景。
