在做这套古典风格实木控制台的三维结构时,最先要落地的不是外观雕花,而是柜体在空间里的安装边界与使用动线。这类柜体常布置在别墅玄关、会所接待区或者复古风格办公空间的靠墙位置,正面预留至少八百毫米的通行与开启空间,柜体整体落地,背部贴墙,不需要额外预埋固定件,四个底脚承担全部载荷,底脚与地面接触点要做防滑垫预留,避免硬木直接摩擦石材或木地板造成划痕。
从功能分区来看,柜体上部横向布置三个抽屉,下部对应三扇对开柜门,抽屉用来存放小件文书、配饰或者办公零散物件,柜门内部是通长储物腔,可以放置较大件的陈设品、文件夹或者备用器物。抽屉采用传统托底滑轨结构,在三维建模时要把滑轨的隐藏安装槽留出来,不能让金属件外露破坏正面实木质感;柜门采用明装黄铜拉手,铰链藏在柜体侧板与门框的搭接位置,开门角度控制在九十度到一百一十度之间,既保证取放物品时开口足够,也避免门体全开后磕碰侧边墙面。
外形比例上,柜体总高度控制在九百到一千毫米区间,这个高度刚好适配成年人站立时俯身操作抽屉、随手放置物品的使用习惯,台面深度在四百五十到五百五十毫米,长度沿墙面延伸到一千八百毫米左右,既不会因为深度过大挤占过道,也能保证台面上摆放台灯、装饰摆件或者临时文件时留有富余。台面采用整板实木拼框结构,边缘做小圆角封边,避免尖锐棱角,同时台面比下方柜体向外探出二十到三十毫米,形成自然的滴水与挡边线条,也让整体视觉层次更稳重。

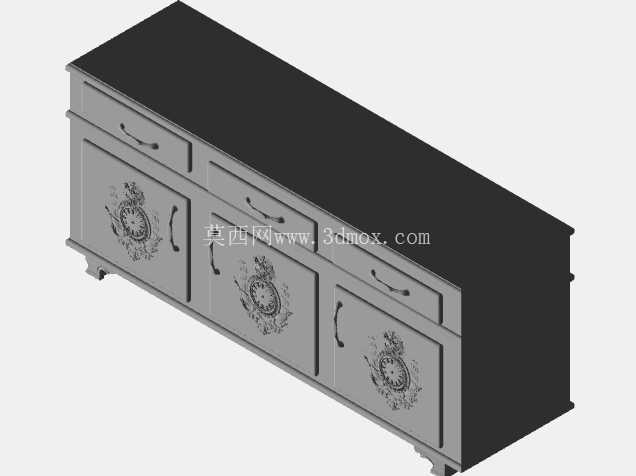

设计思路上,正面三扇柜门的装饰徽章是风格核心,建模时先把柜体主体的箱式框架搭完:先立左右侧板、分隔中间竖梃,再安装后背板与内部层板,框架所有榫接位置预留零点五毫米的装配间隙,适配实木材料后期的湿胀干缩;雕花装饰件作为独立装配体附着在柜门面板外侧,徽章的浮雕层次、卷草纹饰与黄铜做旧质感单独赋材质,不需要和柜体本体合并成单一实体,这样后续如果要调整雕花样式、更换金属配色或者简化工艺做平板门版本,只需要替换装饰件即可,主体框架不用改动。
结构校核阶段重点关注两个位置:一是抽屉满载后的侧板抗弯,抽屉底板采用嵌槽安装,不直接钉在侧板下方,避免重物放入后底板下坠;二是柜体整体的抗倾覆,因为柜体偏高且台面可能摆放重物,底部四个脚的支撑跨度要尽可能拉开,靠近柜体前后边缘,不要把脚收得太靠内,保证侧向推力下重心始终落在支撑面以内。柜门关闭后,门板与柜体框架之间留均匀的一毫米缝隙,保证油漆完成后不会因为漆膜厚度出现开关卡滞。

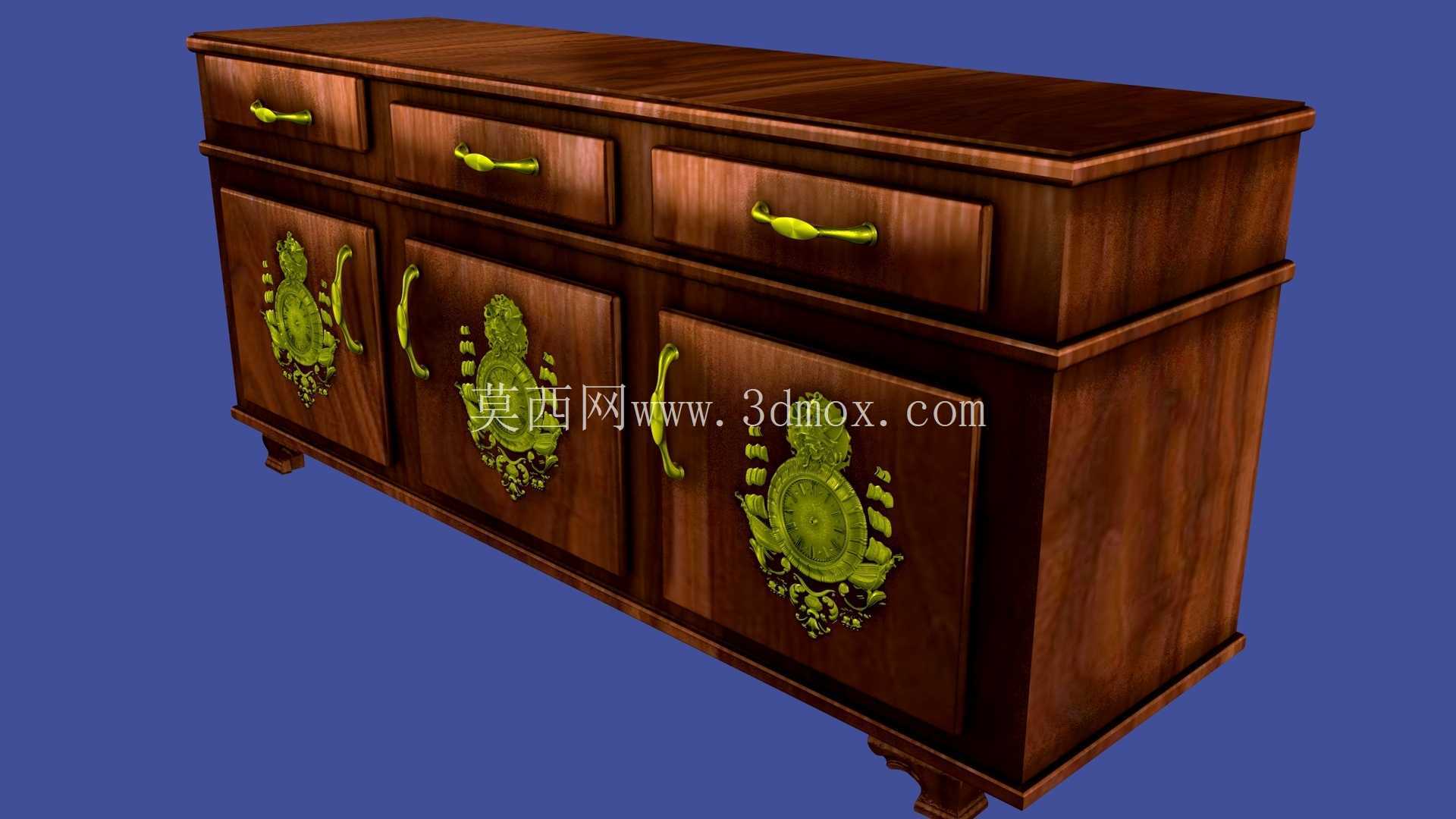

材质拆分上,柜体主体木纹采用顺纹拼接,台面木纹沿长度方向排布,柜门面板木纹竖向对齐,雕花与拉手统一用仿古黄铜金属材质,渲染时区分木材的半哑光漆面和金属的微弱反光,就能完整还原古典实木控制台的厚重质感,同时所有结构件都符合实际家具加工与现场安装的工艺逻辑。
