医用多功能护理病床结构三维设计

　　这套护理病床的三维结构围绕普通病房、康复病区与基层医疗机构的日常使用场景搭建，床体整体采用常规医用单摇护理床的布局逻辑，主体承载框架选用矩形钢管焊接成型，框架下方预留了足够的离地间隙，既方便保洁人员清理床底区域，也能适配病房内扫地设备、床旁监护仪底座的通行需求。床体两端的床头板与床尾板采用一体化注塑成型的弧形造型，边角全部做圆角过渡，避免医护人员、患者在病房内走动时发生磕碰，板体上开设的长条形镂空槽既可以作为转运床体时的握持把手，也能在患者平卧时方便医护观察床端的管路布置情况。

　　床面承载部分分为固定段与可抬升段，靠背段床板通过底部的连杆机构与侧边摇把驱动结构相连，摇动摇把时可将患者上半身抬升至0至70度区间，适配患者半卧位进食、吸氧、排痰以及术后靠卧休养的需求，腿段床板也可配套调整弯折角度，避免长期平卧带来的下肢压力集中。床面铺设的床垫限位凸边沿床框四周布置，能够防止床垫在患者翻身、床板抬升过程中出现滑移错位。床体两侧配置可收放的金属防护护栏，护栏放下时与床框上表面齐平，不会阻碍患者上下床，拉起后通过侧边的弹性锁销自动锁定，护栏高度满足卧床患者防坠床的防护要求，锁止机构的操作按键设置在护栏外侧医护人员可触及的位置，患者无法自行误触解锁。

　　床体底部四角安装万向医疗脚轮，其中对角两轮配置脚踏式锁止结构，脚轮轮面采用软质聚氨酯材质，推行时噪音低且不会划伤病房的PVC地胶，锁止后床体可完全固定，避免患者倚靠、医护操作时床体移位。床体侧边的金属摇杆在不使用时可向下垂放收纳，不会突出床体外侧占用病房通行空间。床体整体外形长度控制在2米左右，宽度约0.9米，整体高度在0.5至0.6米区间，适配常规病房门、电梯轿厢的通行尺寸，转运时无需拆解床体即可直接推送。

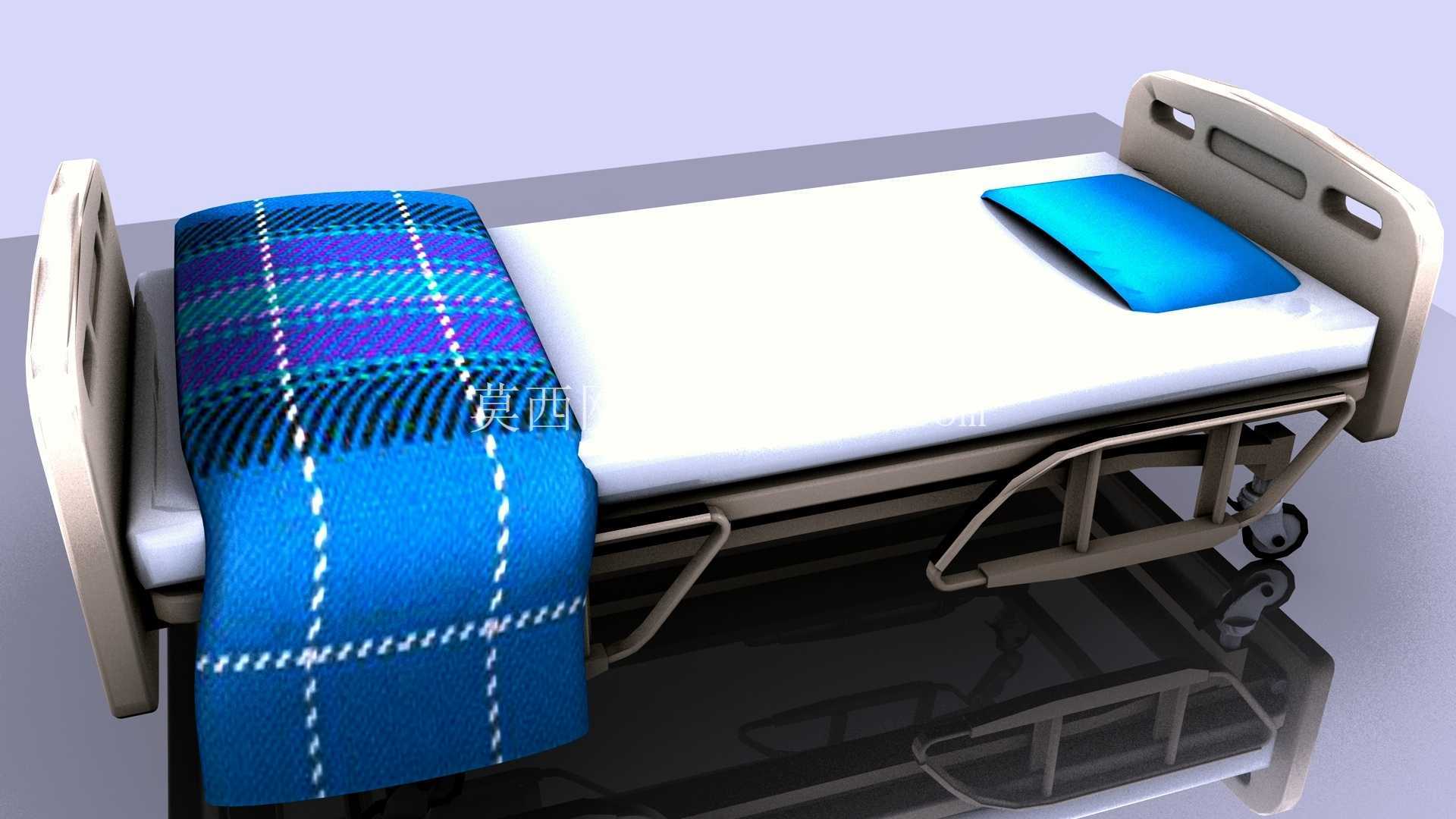

　　建模过程中对床架的钢管壁厚、铰接点的销轴配合间隙都做了对应还原，护栏的翻转行程、床板抬升的连杆运动轨迹都经过运动校验，不存在机构干涉问题。床体配套的被褥、枕头模型也按照实际病房的铺放形态制作，蓝色格纹盖毯自然垂搭在床侧，枕垫放置在床头靠背区域，完整还原病床实际使用时的布置状态。这类护理床的结构设计优先兼顾承重可靠性与操作便捷性，框架整体承重可满足常规成年患者的卧床需求，所有外露金属部件都做了喷塑处理，耐消毒液擦拭腐蚀，适配医院高频次消杀的使用环境。床体下方的横梁布局也预留了引流袋挂钩、餐板支架的安装位，后续可根据科室需求扩展配套附件，不需要对主体床架做二次改动。
