双层折叠式太阳能光伏遮阳伞结构

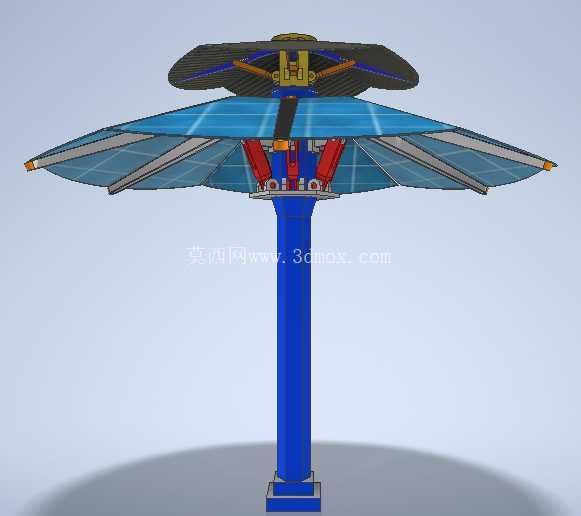

　　该结构面向城市步行街区、公交站点、园区步道、露天休憩区等场景，把光伏发电、遮阳避雨和可折叠防护结合在同一根立柱上。下层大面积伞面承担主要光伏铺设面积，上层较小伞面作为夜间或强风工况下的防护盖板；两层伞面均通过放射状骨架与中心立柱连接，骨架沿立柱周向均布，使展开后的受力路径从伞面边缘直接汇至中心支撑，再由底部法兰式基础传递到地面。

　　从实际用途看，白天晴好时下层光伏伞面保持展开，组件朝向天空接收辐照，所发电量可汇入街区低压照明、监控、USB充电或小型储能回路；降雨时伞面为下方行人提供连续遮蔽区域；夜间或遭遇强风时，上层防护伞面可转动覆盖至光伏组件上方，减少组件正面长期暴露，也降低整片伞面在阵风下的迎风面积。与固定倾角光伏支架相比，这种伞式布置不占用连续地面，立柱周边仍可保留通行和停留空间，适合在道路红线内、广场硬质铺装上分散布设。

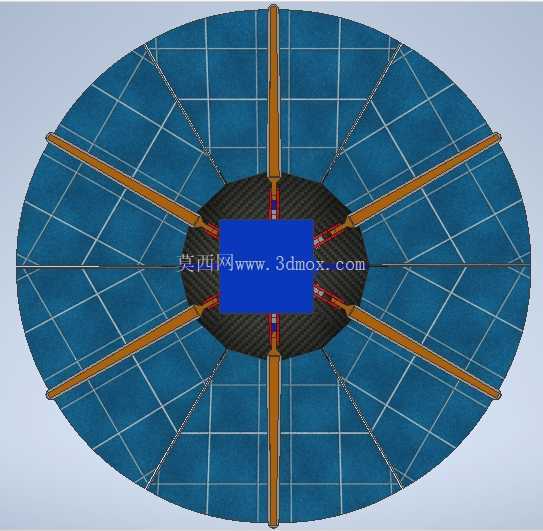

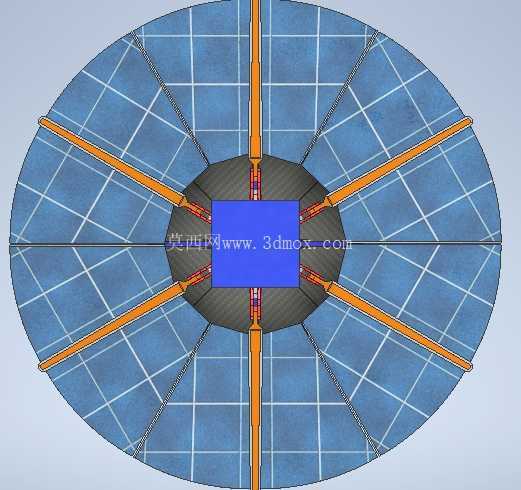

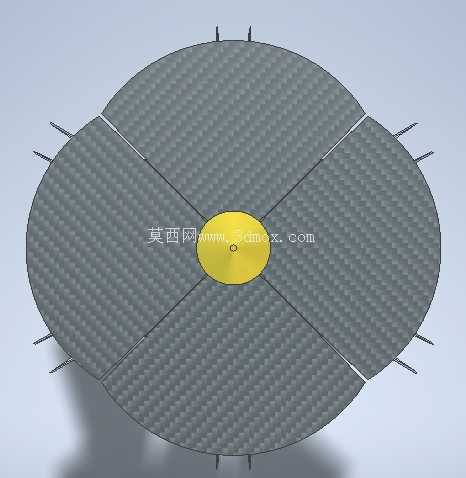

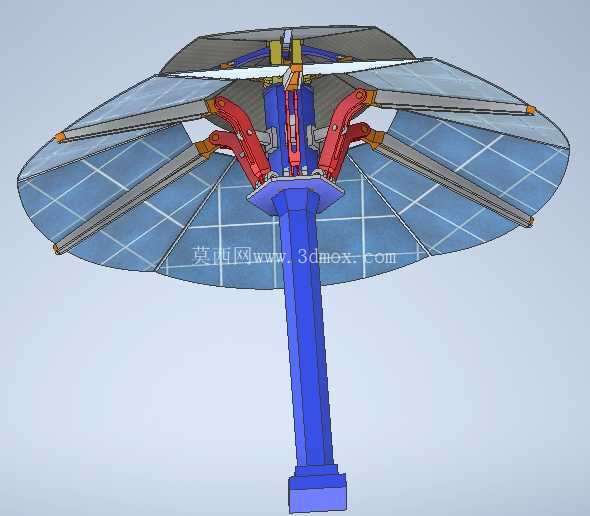

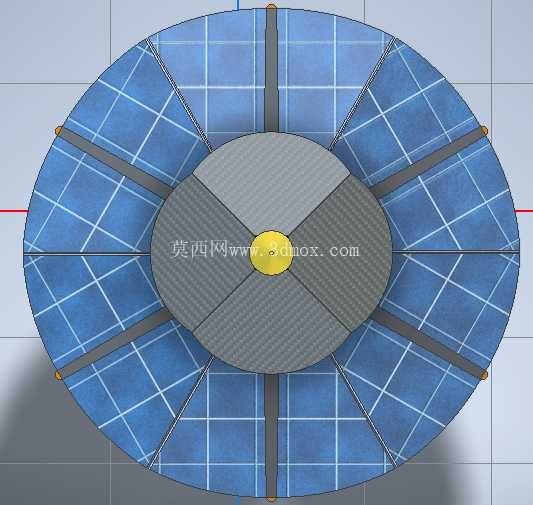

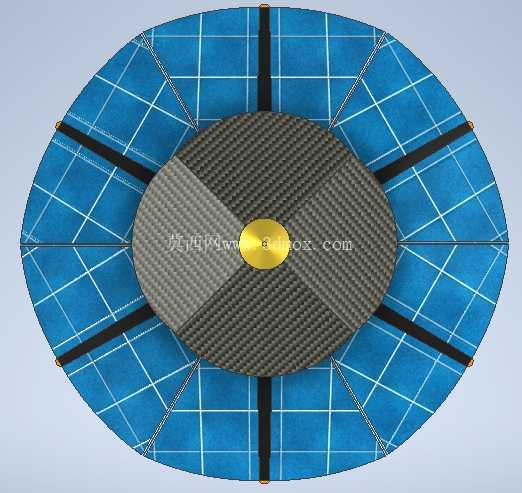

　　功能特性集中在双层关系和放射骨架上。下层伞面由多块三角形或梯形分区拼接，分区边界对应骨架梁位置，便于把光伏板、边框和支撑梁组成独立模块；相邻模块在中心汇交，外侧通过端梁形成多边形轮廓。上层伞面直径较小，覆盖中心区域并带有尖顶造型，其支撑筒套在主立柱外侧，可通过回转、升降或翻转机构改变位置。骨架与立柱之间设置铰接节点，红色构件区域对应驱动、锁紧或限位组件，工程建模时需要重点检查这些节点在展开、收拢两种极限姿态下的干涉情况。

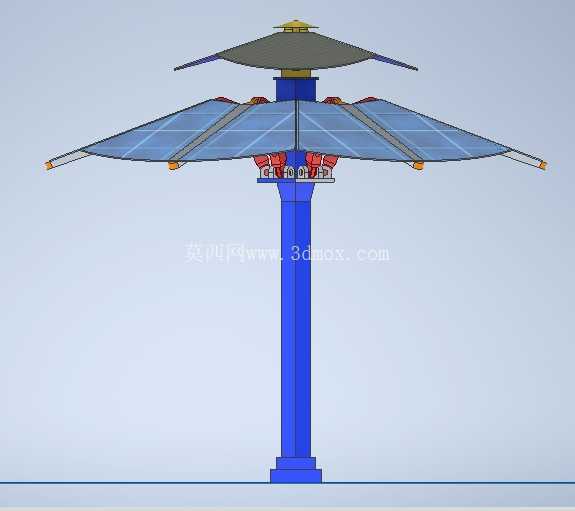

　　设计思路上，模型没有采用普通雨伞的柔性布面，而是以刚性光伏板作为伞面主体，因此骨架刚度、节点间隙和板面倾角比轻便伞具更重要。立柱采用分段蓝色筒体，下段直径较大并在底部扩大成安装基座，中段容纳传动与走线，上段承接上下两层伞面的回转支撑。电缆可沿立柱内腔下行，避免外露线缆受紫外线和雨水影响；底部扩大端预留地脚连接边界，适合与预埋螺栓、混凝土基础或钢结构底座对接。

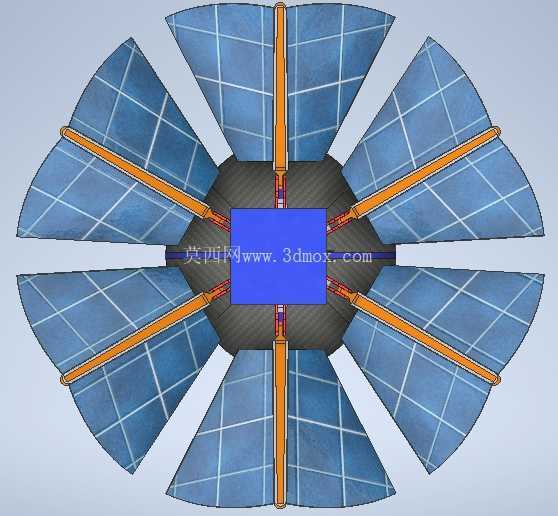

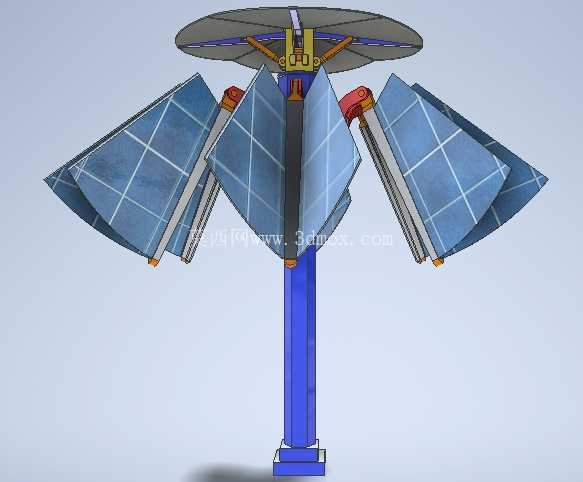

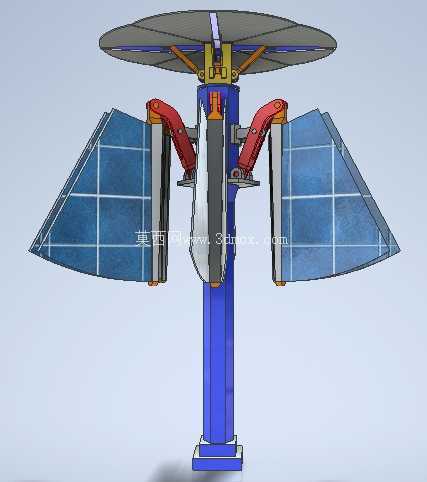

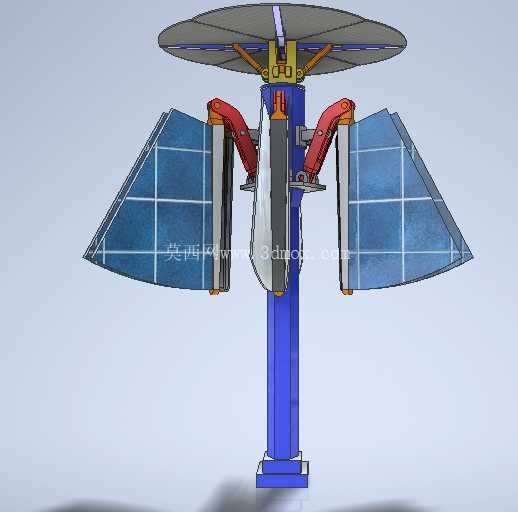

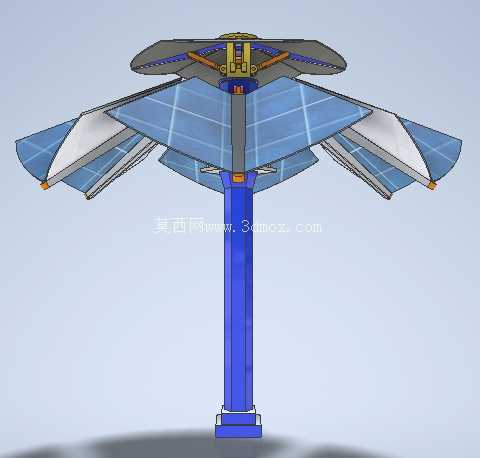

　　外形边界方面，展开状态以下层伞面外缘为最大水平轮廓，运输和安装时需按该轮廓规划吊装半径；收拢状态以上层防护伞面外缘和下层折叠后的投影共同决定最小占地。立柱高度决定下方净空，既要满足行人通行，又不能让光伏伞面过高而增加风弯矩。结构校核时应把板面自重、雪载、积水、阵风掀拔和反复折叠疲劳分开考虑：展开工况关注放射梁根部弯矩与立柱稳定性，覆盖工况关注上层伞面锁紧可靠性，铰接位置则需保留衬套、销轴和维护拆装空间。整体三维结构把能源收集与城市家具功能合并，为分布式光伏在零散公共空间中的落地提供了可参考的机械形态。
