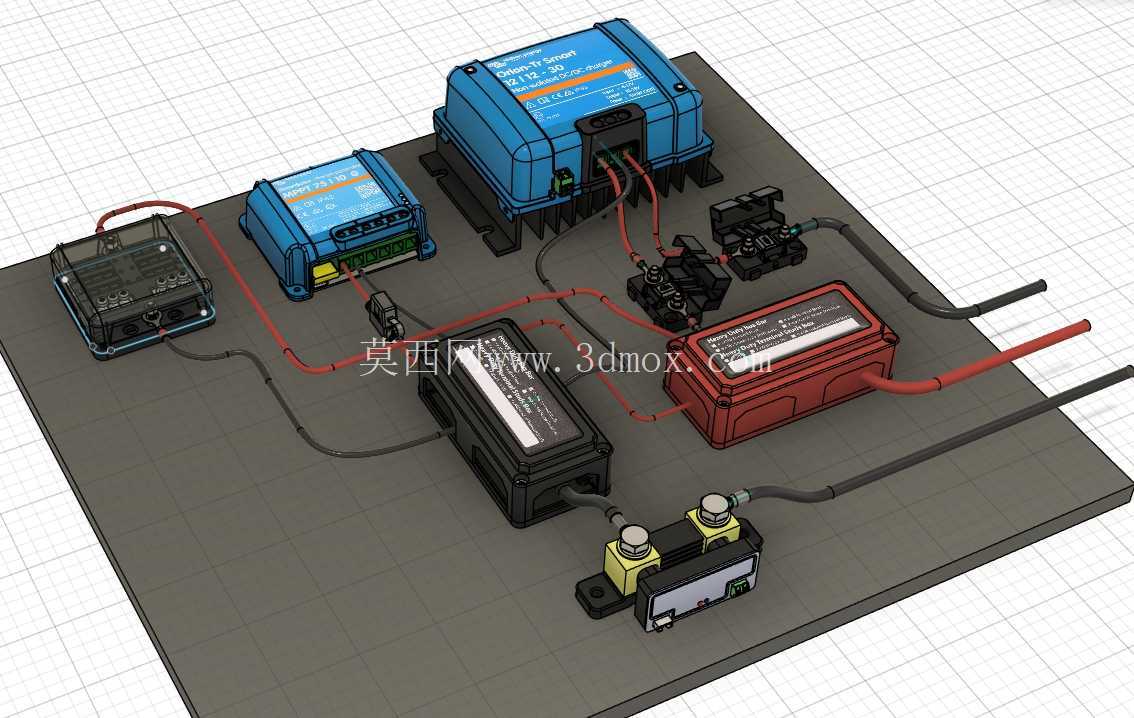

12V太阳能MPPT直流转换接线演示组件

　　这套三维建模内容完整还原了离网低压光伏系统的核心接线布局，面向小型房车、户外作业舱、离网储能柜这类12V直流供电场景的结构设计与接线预演需求，能帮助结构工程师在柜体布局阶段提前规避走线干涉、安装空间不足、接线应力过大等常见工程问题。整套组件的排布逻辑完全遵循低压直流光伏系统的接线规范，核心的MPPT充电控制单元、直流转换模块、储能电池组、保护开关、接线端子均按照实际接线的最短路径原则布置，所有线缆的弯曲半径、走线走向都参考了实车改装与小型离网电站的施工标准，没有出现理想化的直角走线、跨度过大的悬空布线这类脱离工程实际的建模问题。从功能层面看，这套布局完整覆盖了光伏输入、MPPT最大功率跟踪充电、DC-DC电压转换、储能端接入、

　　负载端输出的全链路，不同线径的线缆对应不同的载流回路：光伏输入侧的线缆适配组件输出电流，电池端的大平方线缆承载充放电大电流，负载侧的出线根据不同输出回路的功率匹配对应线径，所有接线端子的位置都预留了足够的手部操作空间，安装时不需要额外挪动周边组件就能完成端子压接与螺丝紧固。设计思路上没有追求过度紧凑的布局，而是在有限的安装底板范围内，给每个核心器件都预留了散热所需的空气流通间隙，尤其是MPPT控制器与DC-DC转换模块这类带功率器件的发热单元，周边没有紧贴布置其他不耐热的组件，避免长期满负荷运行时热量堆积导致器件寿命衰减。安装边界方面，整套组件的安装底板采用绝缘耐温的板材材质，所有器件的固定孔位都对应实际产品的安装尺寸，

　　接线端子排的位置靠近底板边缘，方便外部线缆的引入与引出，保护开关的操作手柄朝向外侧，不需要打开额外的防护盖板就能完成通断操作，急停类器件的操作高度符合人体工程学要求，紧急情况下可以快速触达。不同功能的线缆采用了颜色区分，红色对应正极回路、黑色对应负极回路，信号类的细线与功率回路的粗线分开走线，避免功率线缆的电磁干扰影响控制信号的稳定性，所有线缆的固定点都按照300mm以内的间距设置，车辆行驶或者设备移动时不会出现线缆晃动磨损绝缘层的问题。这套建模内容可以直接用于小型离网光伏系统的布局验证，工程师可以根据实际的柜体尺寸调整各个器件的相对位置，提前核对线缆长度、安装孔位、操作空间是否满足要求，减少现场安装时的改孔、重新裁线这类返工工作，

　　也能作为接线施工的可视化指导文件，让施工人员快速理解各个回路的接线逻辑，避免接反正负极、错接回路这类低级失误。对于做房车改装、户外便携储能、小型离网基站供电的设计人员来说，这套布局参考可以大幅缩短前期方案设计的时间，不需要从零开始搭建各个器件的排布，只需要根据实际选用的器件型号调整对应尺寸，就能快速完成整套供电系统的布局设计。
