简易水桶注塑成型模具结构设计

　　这套三维结构围绕日常塑料水桶的批量注塑成型展开，核心是把桶体深腔、薄壁、口沿加强和底部承托等成型需求，转化为可稳定开合、可顺利顶出、可长期重复运行的模具动作关系。现场看这类制品，桶身往往深度较大，侧壁不能有明显倒扣，否则开模时会拉伤外表面；模型中模板分层、导柱导向、侧向限位和顶出空间的布置，都是围绕深腔件脱模可靠性来处理的。

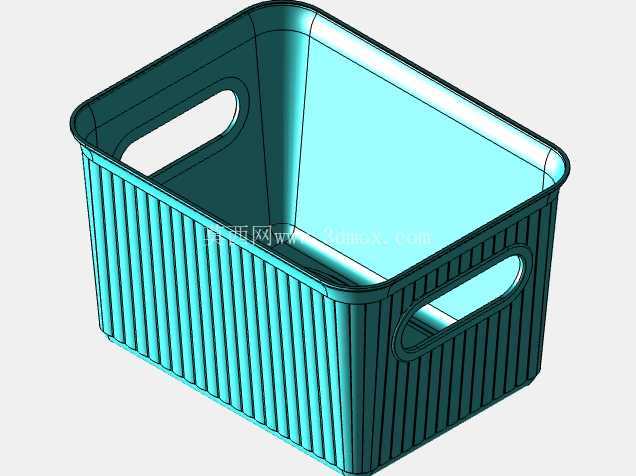

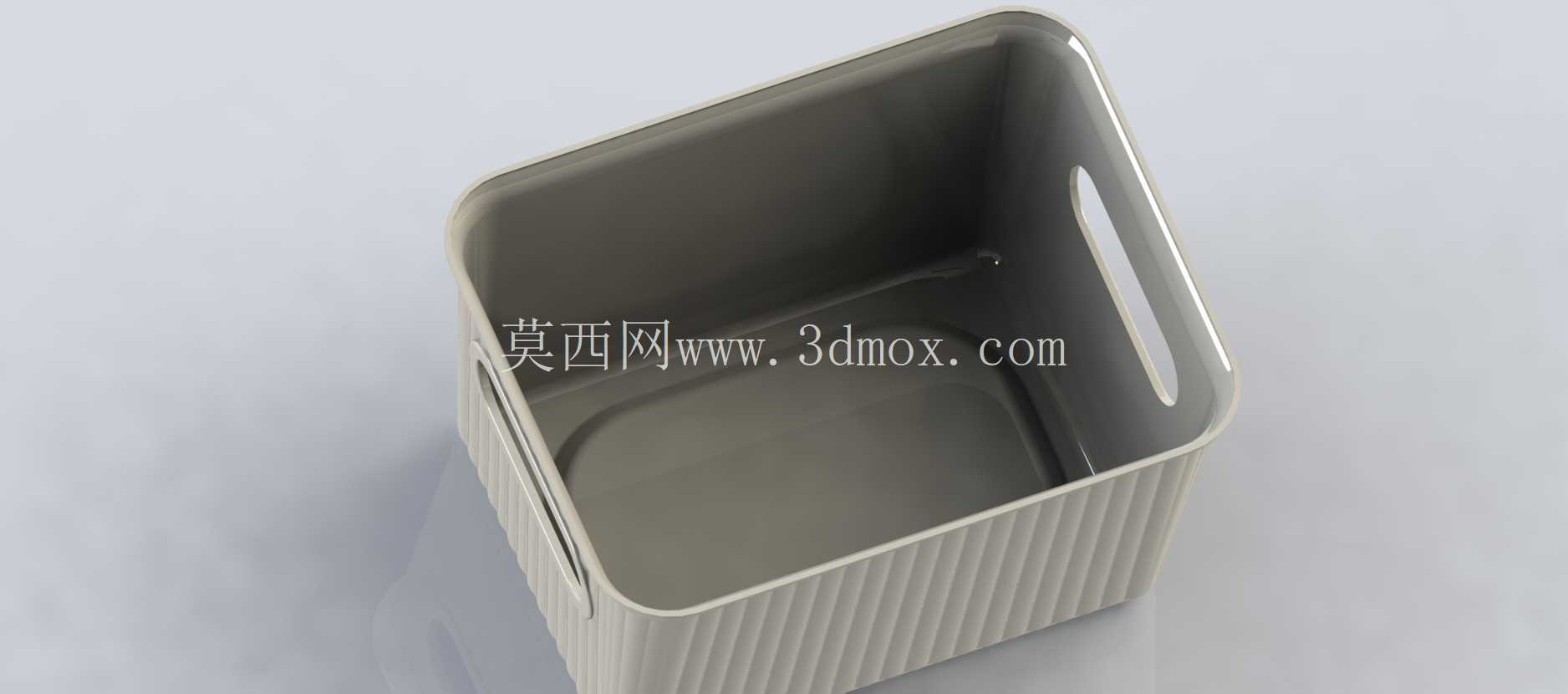

　　从实际用途讲，水桶属于典型的大口、深腔、薄壁塑料容器，材料多选用流动性较好、韧性较高的通用塑料。熔融料进入型腔后，需要在较长的桶壁区域均匀充模，冷却时又会因收缩而抱紧型芯。设计时不能只把上下两块板叠起来，而要先判断制品留在型腔侧还是型芯侧。桶类件内壁包紧力通常较大，因此成型型芯多设置在动模一侧，开模后制品随动模离开定模，再由顶出机构把桶体从型芯上推下。图中多层板架、红色承力杆件和中部导向件，正是在表达这种受力与运动路径。

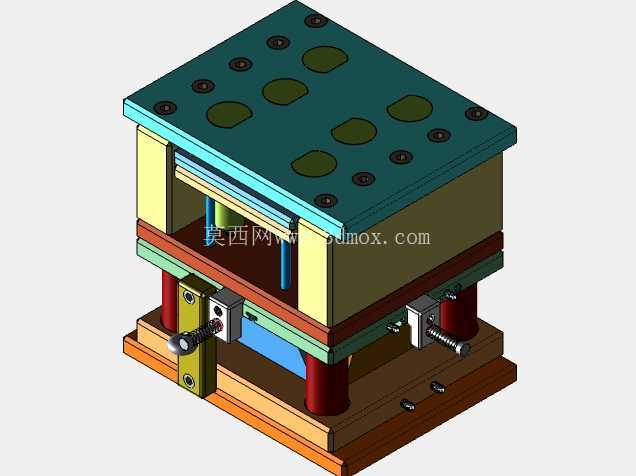

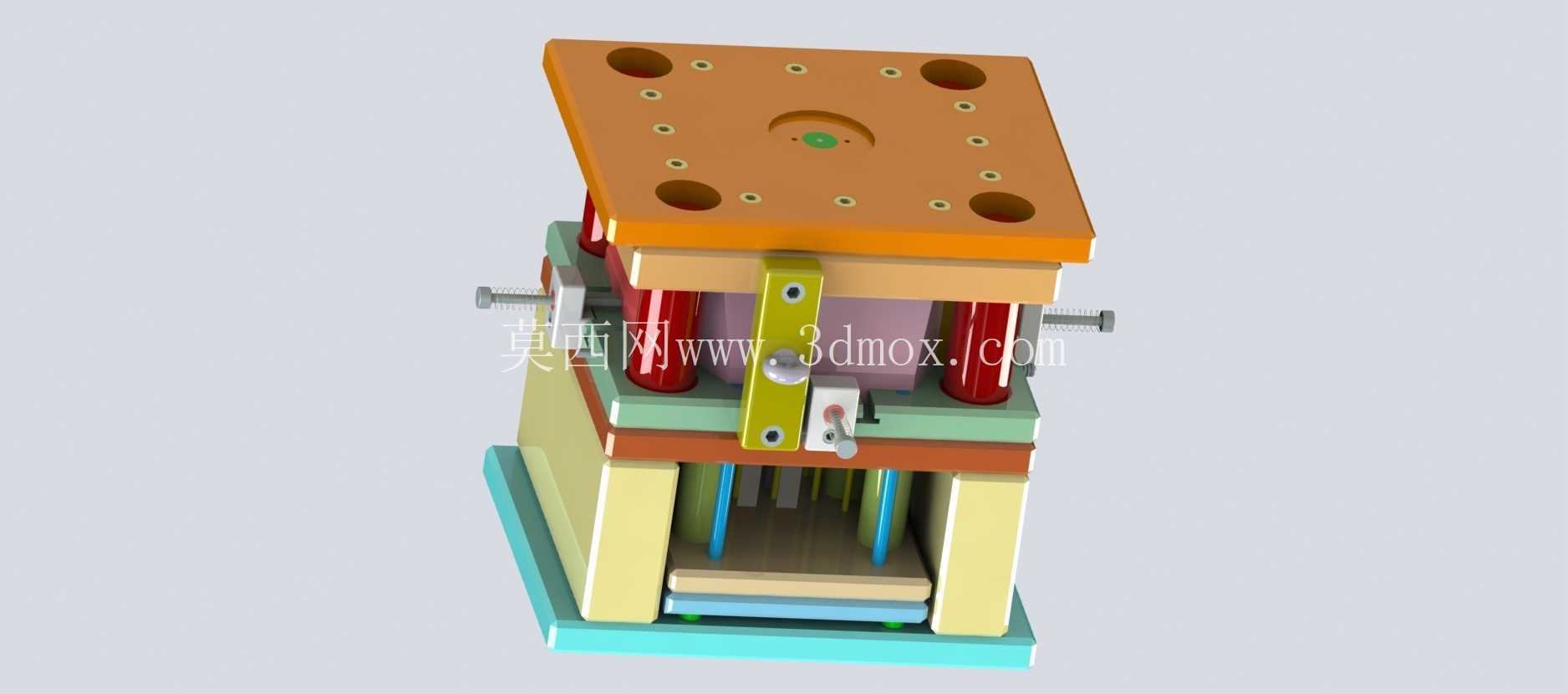

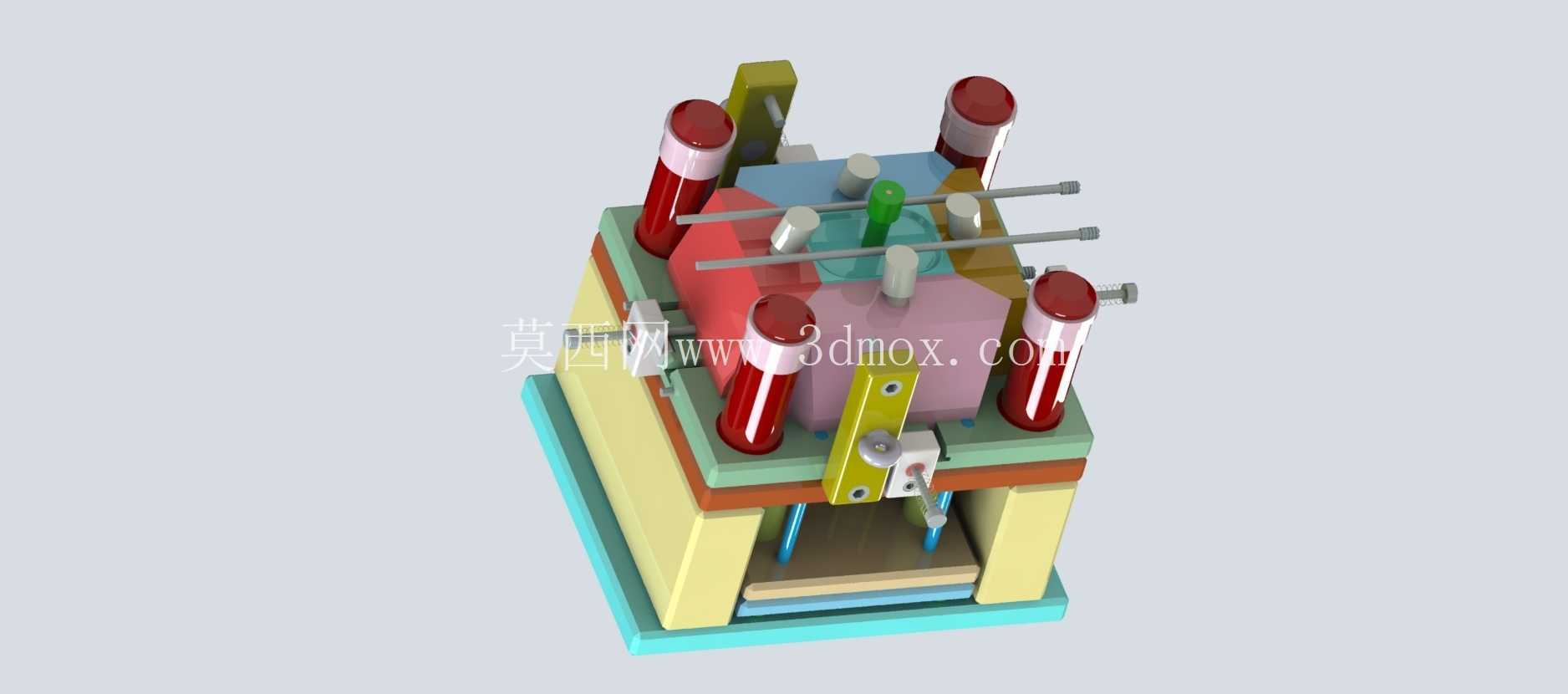

　　结构思路上，定模侧承担浇口进料和外表面成型，动模侧承担桶内形、冷却和顶出。顶部板件上的多组孔位并非随意布置，既有与注塑机定模安装面匹配的固定孔，也有围绕主流道、分流道或冷却回路预留的位置。孔距需要避开高温料流通道和密封区域，同时保证压板受力后不出现局部翘曲。对于深腔桶模，型腔侧壁承受的注射压力会随投影面积增大而提高，模板厚度、支承柱位置和锁模力校核都要留有余量，否则量产中容易出现飞边、模板变形或桶口尺寸漂移。

　　桶体外观面要求光洁，分型线应尽量放在口沿、底部边缘或不影响视觉的位置。若桶口带有外翻边、提手安装位或加强圈，分型面就要沿制品轮廓平顺展开，避免尖角封胶和薄钢料。模型里中部横向伸出的限位件，可用于控制开合模行程、安装感应开关或配合辅助定位；这类细节在静态看图时容易被忽略，但在机台上会直接影响取件空间和自动化机械手抓取节奏。

　　冷却设计对水桶模具尤其关键。深腔型芯内部如果冷却不均，桶内壁收缩不一致，就可能造成顶白、变形、脱模困难。型芯中心空间有限，通常要布置隔水板或迂回水路，让冷却水尽量贴近成型面；型腔外圈也需形成均衡回路，使口沿、桶壁和底部的温度梯度受控。三维结构中各板件之间留出的通道、孔位和安装间隙，正是为后续水路、螺钉、定位销和顶杆排布提供边界。

　　顶出方式不能简单理解为几根顶针顶在底面上。水桶底面面积较大，若顶出力集中，薄壁件容易留下顶痕甚至顶穿。更稳妥的做法是采用推板、环形顶出或多点均衡顶出，让力沿桶底边缘和刚性较好的区域分布。推板运动时必须与型芯保持同轴，导向件要承受偏载，回程机构也要保证合模前推板准确复位。图中下部框架预留了较完整的顶出行程空间，这与桶体深度直接相关：顶出距离至少要让桶口越过型芯最高成型面，取件时才不会二次刮擦。

　　安装边界方面，模具外形尺寸要同时服从注塑机拉杆间距、最小模厚、最大开模行程和顶出孔位。顶部安装板的孔系需对应设备定模固定板，底部则要考虑动模压板、码模槽或螺钉固定。桶模高度方向占用较大，开合模行程不仅要满足制品深度，还要加上浇口凝料取出、机械手下降和安全余量。侧向若没有提手孔之类的复杂倒扣，可尽量避免抽芯机构，以降低制造成本和维护点；若产品带有把手孔，则需在桶壁两侧设置滑块，斜导柱、锁紧块和耐磨板的位置会进一步增加模具宽度。

　　从建模角度看，这类作品的价值不在于单独画出一个桶形零件，而在于把制品收缩、分型、导向、承力、冷却、顶出和安装全部放进同一套装配关系里检查。板件之间不能只追求外观堆叠，运动件在开合模极限位置都要做干涉核查；螺钉头不能沉入冷却水道，顶杆不能穿过密封区域，导套导柱要先于型腔闭合。量产现场还要考虑吊装孔、起吊平衡、维护拆装和浇口清理。把这些约束落实到三维结构中，才能让水桶模具从概念造型转化为可加工、可装配、可上机试模的工程方案。
