原型试制用3D打印吹塑成型模腔套件

　　这套吹塑模腔结构面向新品小批量打样场景，区别于量产阶段全钢切削模具的高成本长周期路线，把增材制造的快速迭代优势直接落到中空吹塑件的试制环节。日常做包装瓶、异形中空容器开发时，前期往往需要反复调整瓶身弧度、握持凹槽、底部加强筋和瓶口配合尺寸，若每改一次轮廓就重做整套钢模，不仅机加工周期拖慢验证节奏，少量试模的成本也很难摊薄；这套套件把模具拆成可快速更换的打印型腔与通用金属模架两部分，换型时只需要重新打印对应瓶型的型腔嵌件，模架、导向、锁模、颈部定位、撞针这些重复使用的结构全部保留，非常适合实验室打样、包装结构验证、小批量手板生产这类产出几十到数百件试样的工况。

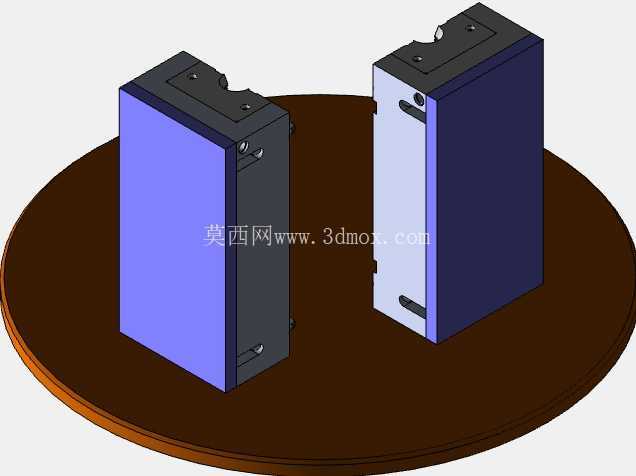

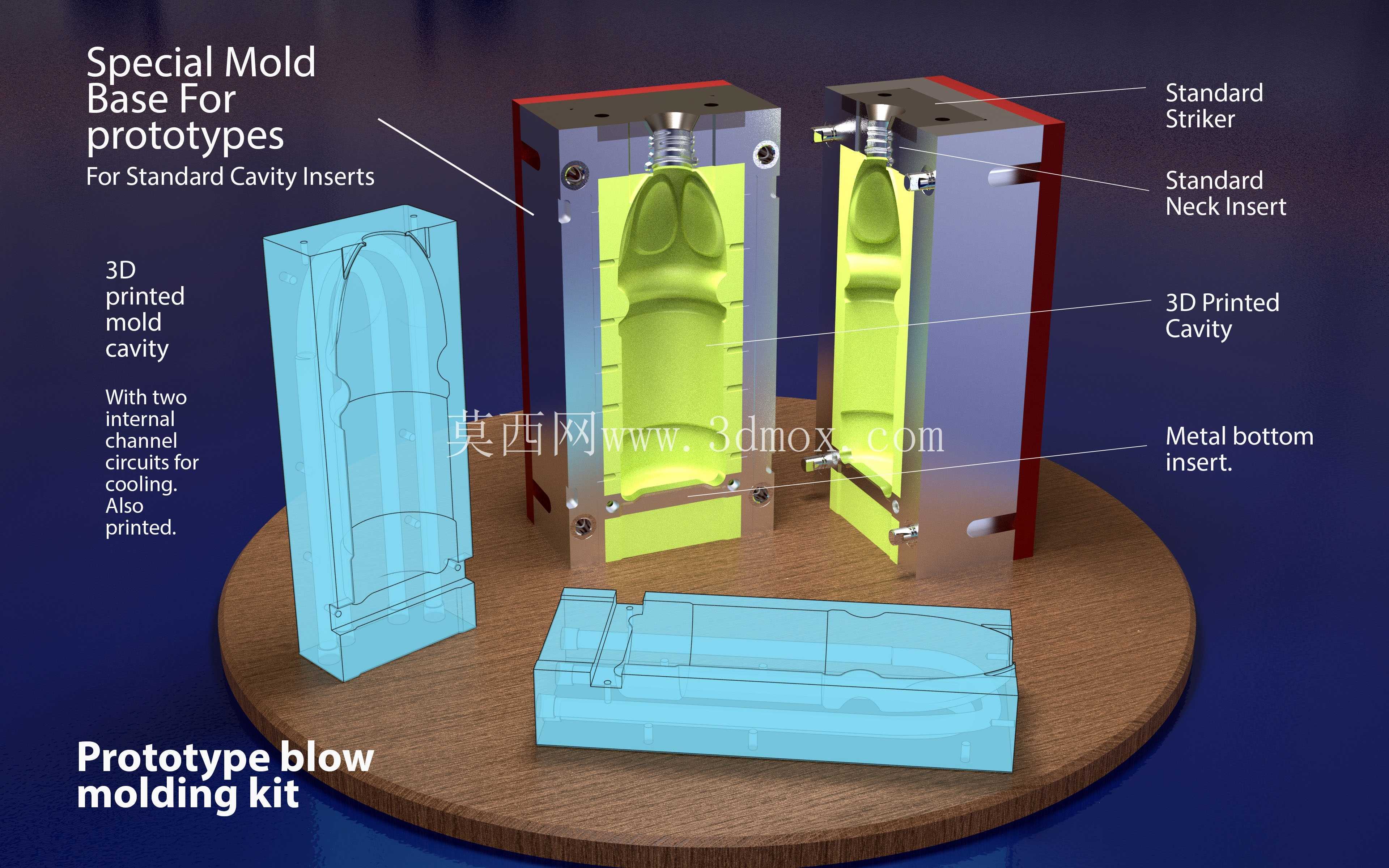

　　从结构拆分逻辑来看，整套装置分为左右两半合模主体、底部嵌块以及标准模架辅件。外侧金属模架承担合模时的锁模力，保证分型面贴合紧密，避免吹塑时胀模漏料；模架内部预留了型腔嵌件的安装槽位，打印成型的模腔通过定位面和紧固件固定在模架内侧，更换不同轮廓的嵌件就能适配完全不同的瓶身造型。型腔本体采用3D打印成型，材料可选用耐温、具备一定韧性的工程塑料，打印过程中直接在型腔壁内部盘出冷却水路，不需要后续深孔钻加工——这也是增材工艺做模腔的核心便利点：传统钢模冷却水道只能走直线钻孔，很难随瓶身曲面均匀分布，而打印水路可以沿着模腔轮廓等距走线，让吹塑后型坯在型腔内各部位冷却速度一致，减少瓶身厚薄不均、收缩变形、局部冷却滞后粘模的问题。

　　模腔顶端配置标准颈部嵌件与标准撞针部件，瓶口部位的尺寸精度直接决定后续和瓶盖的旋合、密封性能，这部分采用金属标准件，既保证瓶口配合尺寸的耐磨性，也避免打印材料在反复合模、吹气压力冲击下出现瓶口边缘压溃、尺寸漂移。型腔底部设置金属底嵌，吹塑合模时瓶底尾料需要在底部被挤压封合，该区域持续承受较大的合模挤压力，插入金属嵌件后可以避免打印模腔底边被反复压塌，大幅延长整套打印嵌件的使用寿命，让单套打印型腔能够稳定支撑数百个试样的吹制，而不是几十模后就出现底边崩损。

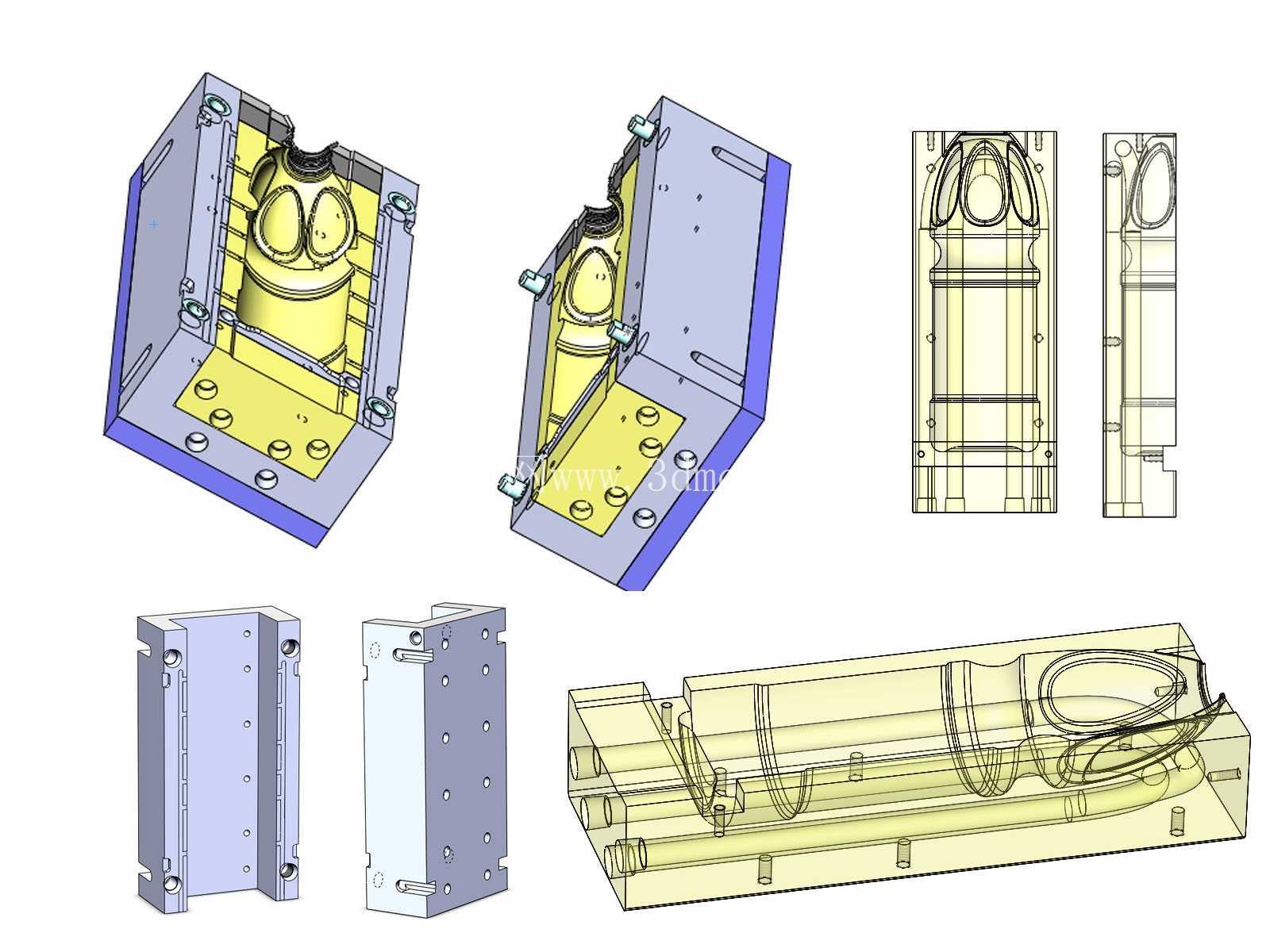

　　建模过程中需要重点把控几处安装边界：首先是两半模腔的分型面必须完全贴合，沿瓶身最大轮廓线拆分，避免开模时刮伤已冷却的瓶体外壁；其次是打印型腔的外轮廓要和金属模架的内槽形成间隙配合，侧边预留压块或螺钉的固定孔位，保证吹塑受压时型腔不会从模架中脱出；内部冷却水路的进出口要在型腔背面预留标准接头接口，和模架上排布的水嘴对接，水路走线距离型腔壁保持均匀壁厚，既不能过厚导致冷却效率下降，也不能过薄造成吹塑压力下腔壁鼓穿。瓶口金属嵌件的安装孔要和打印型腔顶端的定位槽同轴，保证两半合模后瓶口圆环不错位，成型出的瓶口螺纹、密封面圆度符合后续装配要求。

　　实际试模流程中，先将对应瓶型的左右打印型腔装入模架，放入底部金属嵌块，锁紧固定件后对接冷却水管，把挤出的熔融塑料型坯垂入两半模之间，合模后撞针部位通入压缩空气，将型坯吹胀贴紧模腔内壁，冷却水随内部回路循环带走热量，待塑料定型后开模取出成品瓶。需要迭代瓶型时，仅需重新打印一对型腔嵌件，模架部分无需拆装改动，大幅缩短新品包装的结构验证周期，也让小批量定制中空件的试制门槛显著降低。
