低温流体管路自主接合联轴器结构

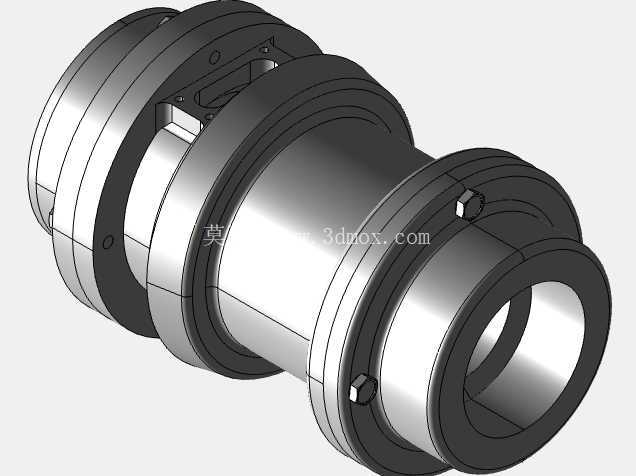

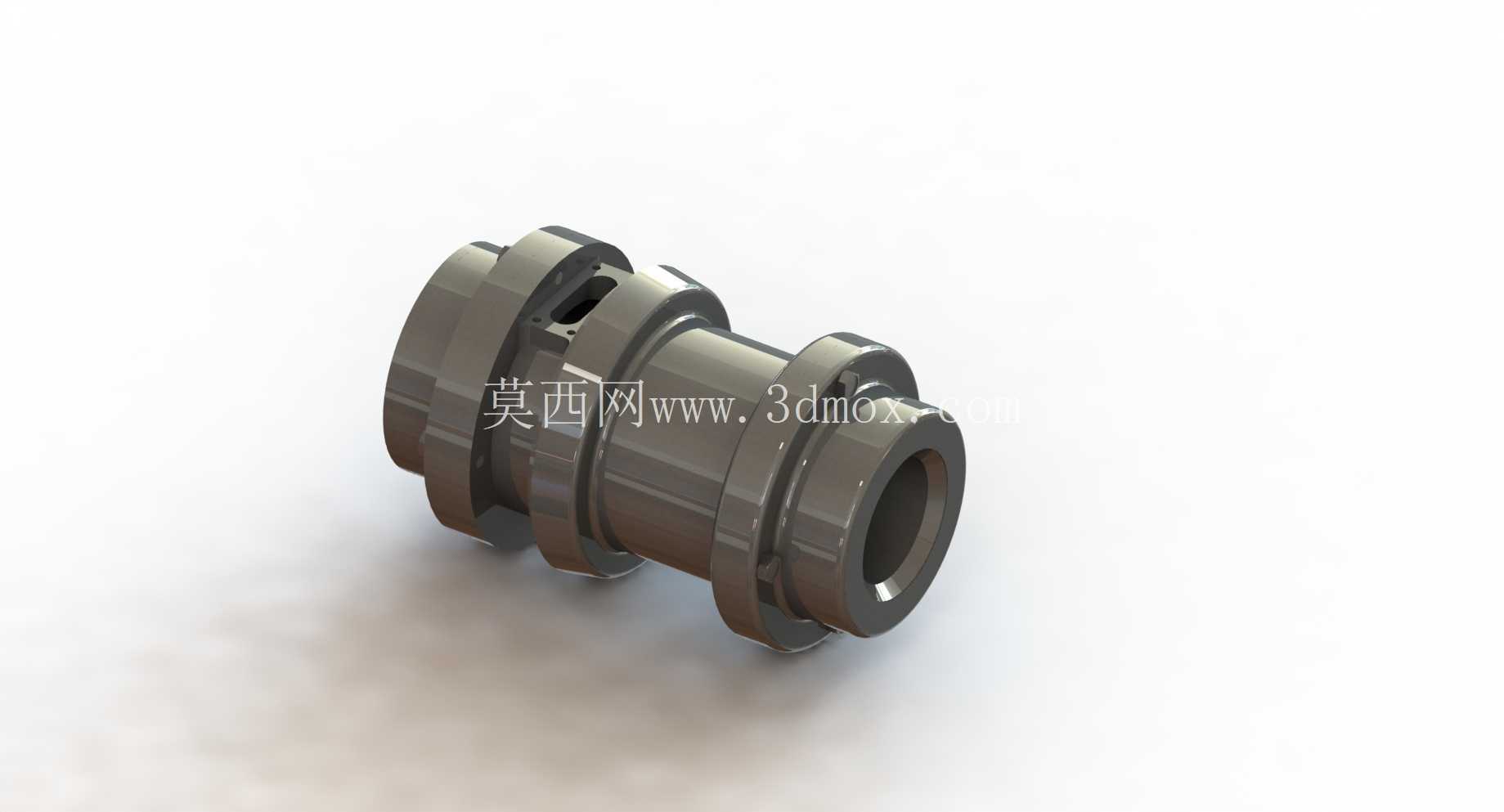

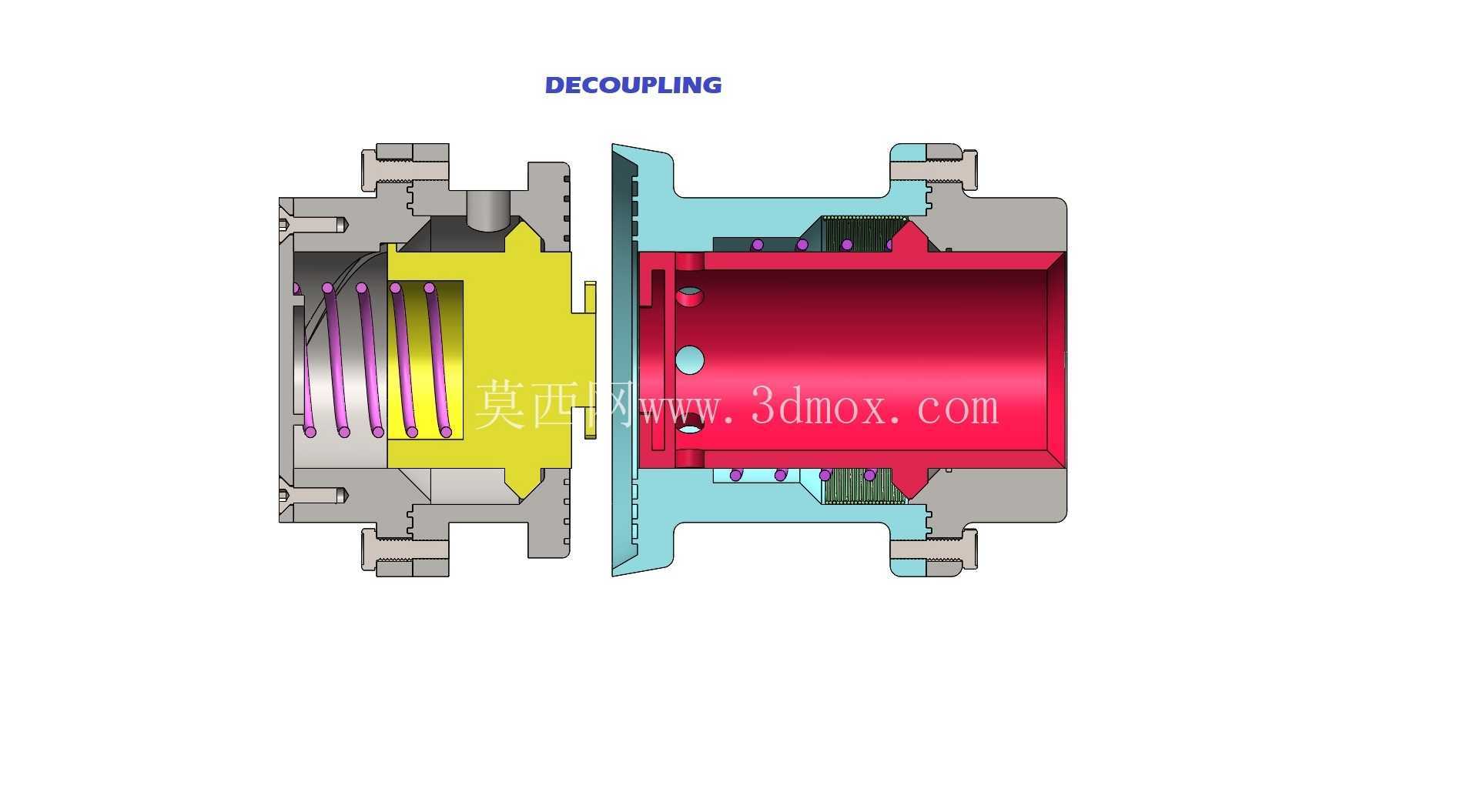

　　该结构面向低温流体输送与长期储存管路中的自动接合需求，整体采用同轴套筒式布局，将连接动作、密封保持与内部驱动元件整合在同一轴线上，适合在人工操作受限、管路需要反复对接或低温介质泄漏控制要求较高的场合使用。设备本体以两端中空通道为核心，介质可沿轴向连续通过；外部由多段阶梯圆柱壳体组成，不同直径段分别承担接口定位、锁紧承载、密封压缩和内部元件安装的作用。

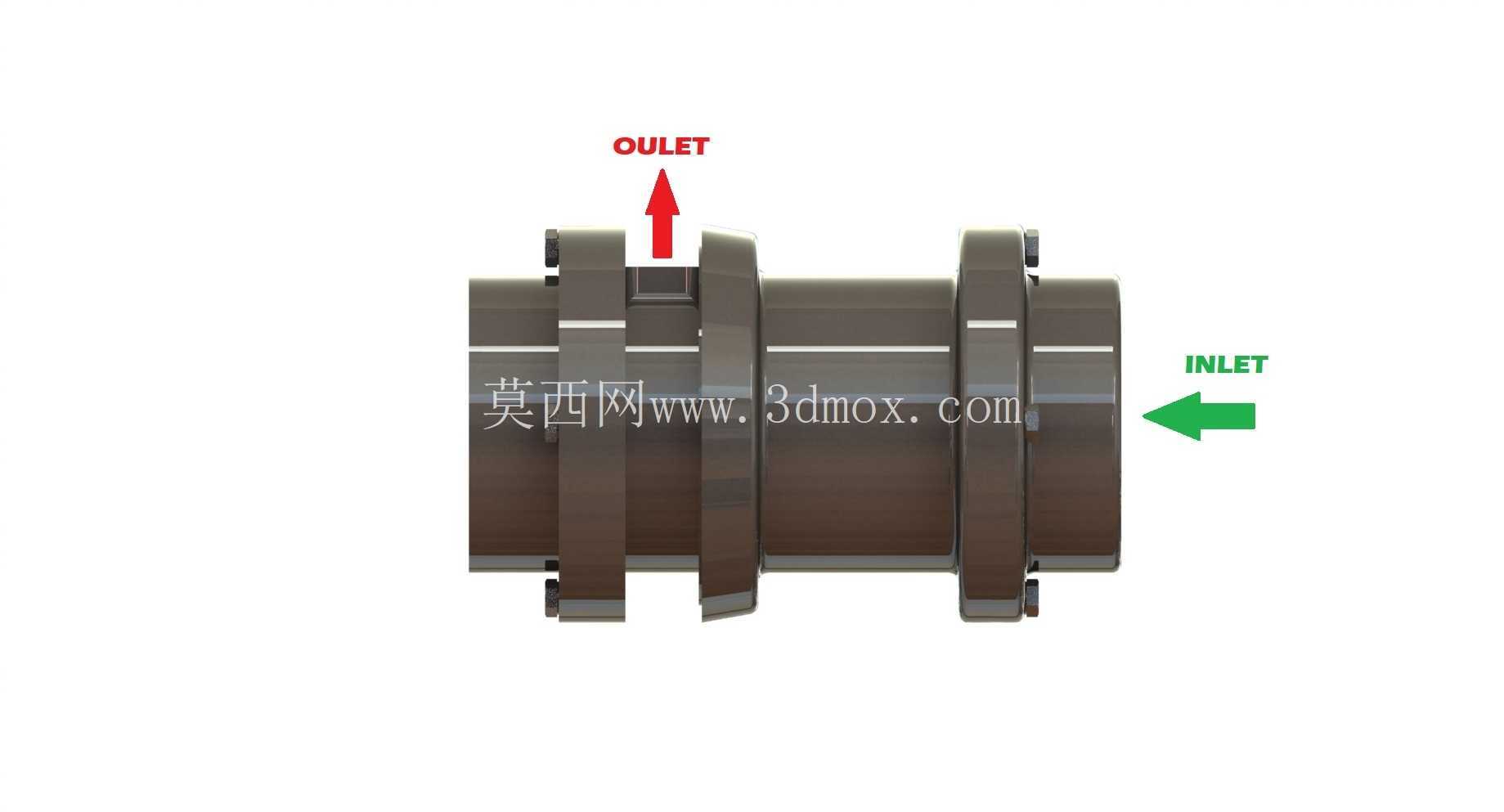

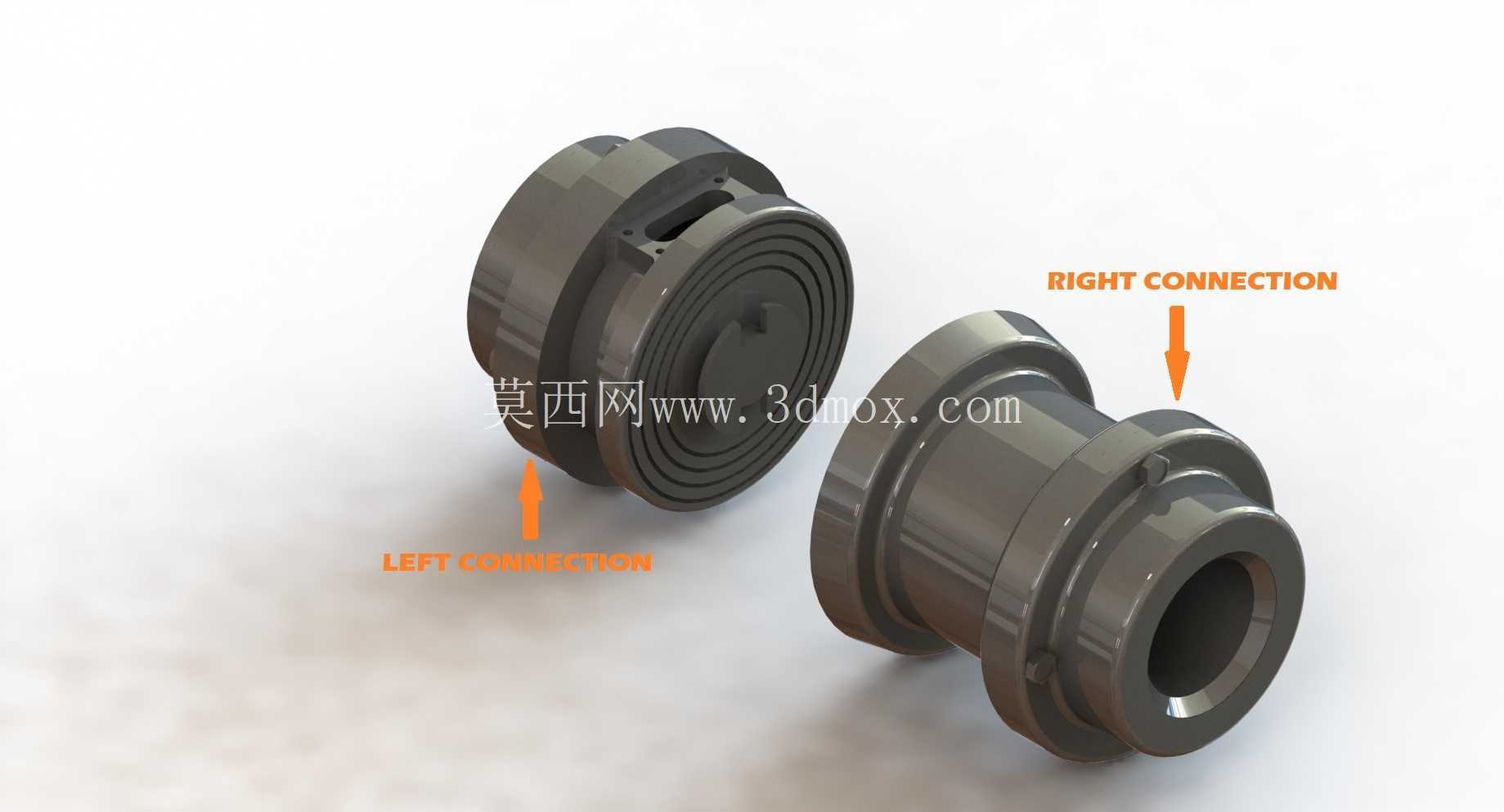

　　从实际布置看，联轴器两端需要与对应管路保持同轴，安装边界主要由最大外圆、轴向总长以及端部配合直径决定。中部加粗区域用于容纳锁紧与驱动结构，两端较规则的圆柱段便于进入支撑或对接位置。建模时应优先锁定内孔通径和端面密封位置，再向外建立壳体台阶；若用于选型校核，需重点核对相邻管路外径、法兰或管接头空间，以及联轴器外圆与周围保温层、支架之间的最小间隙。

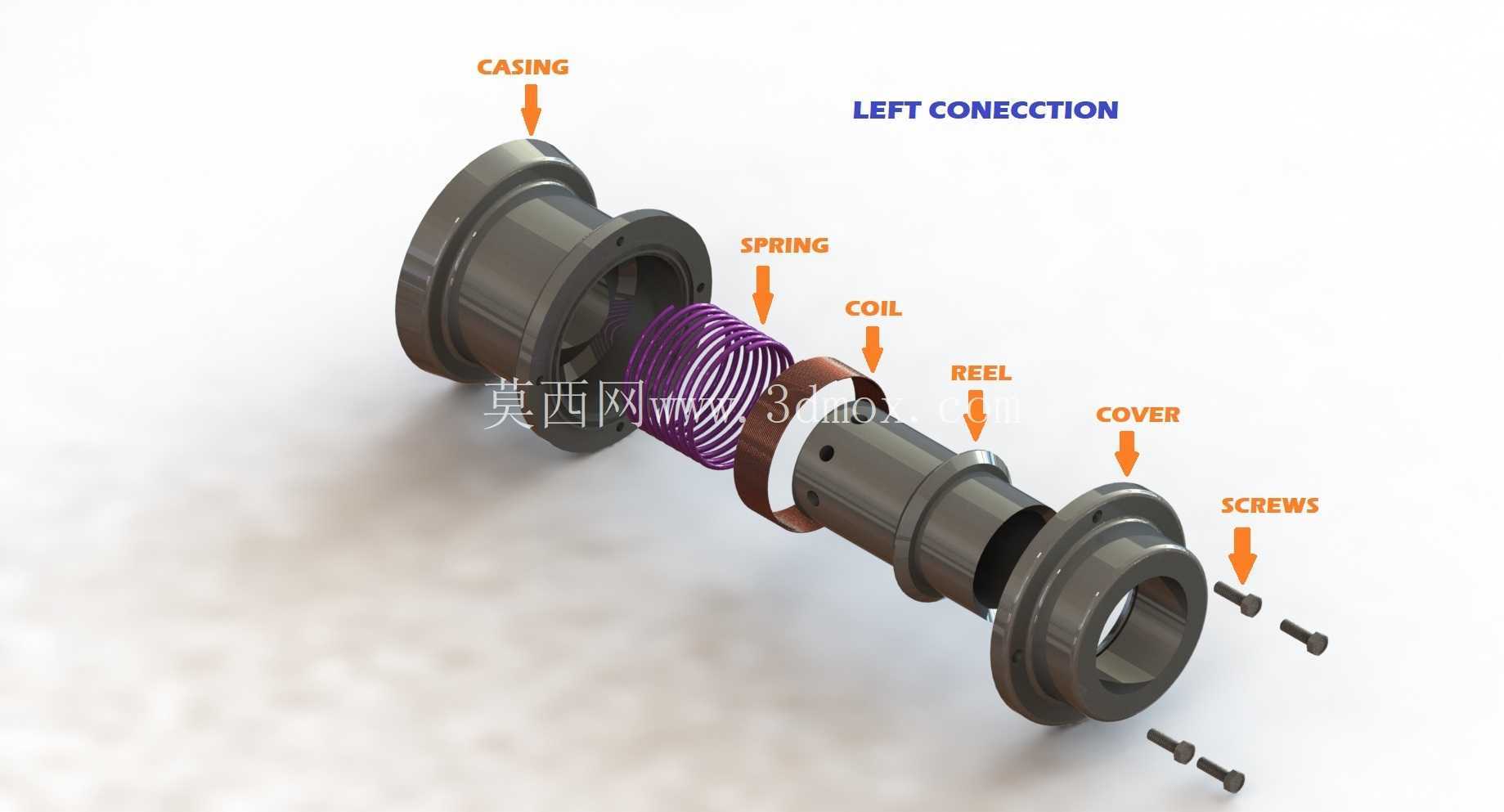

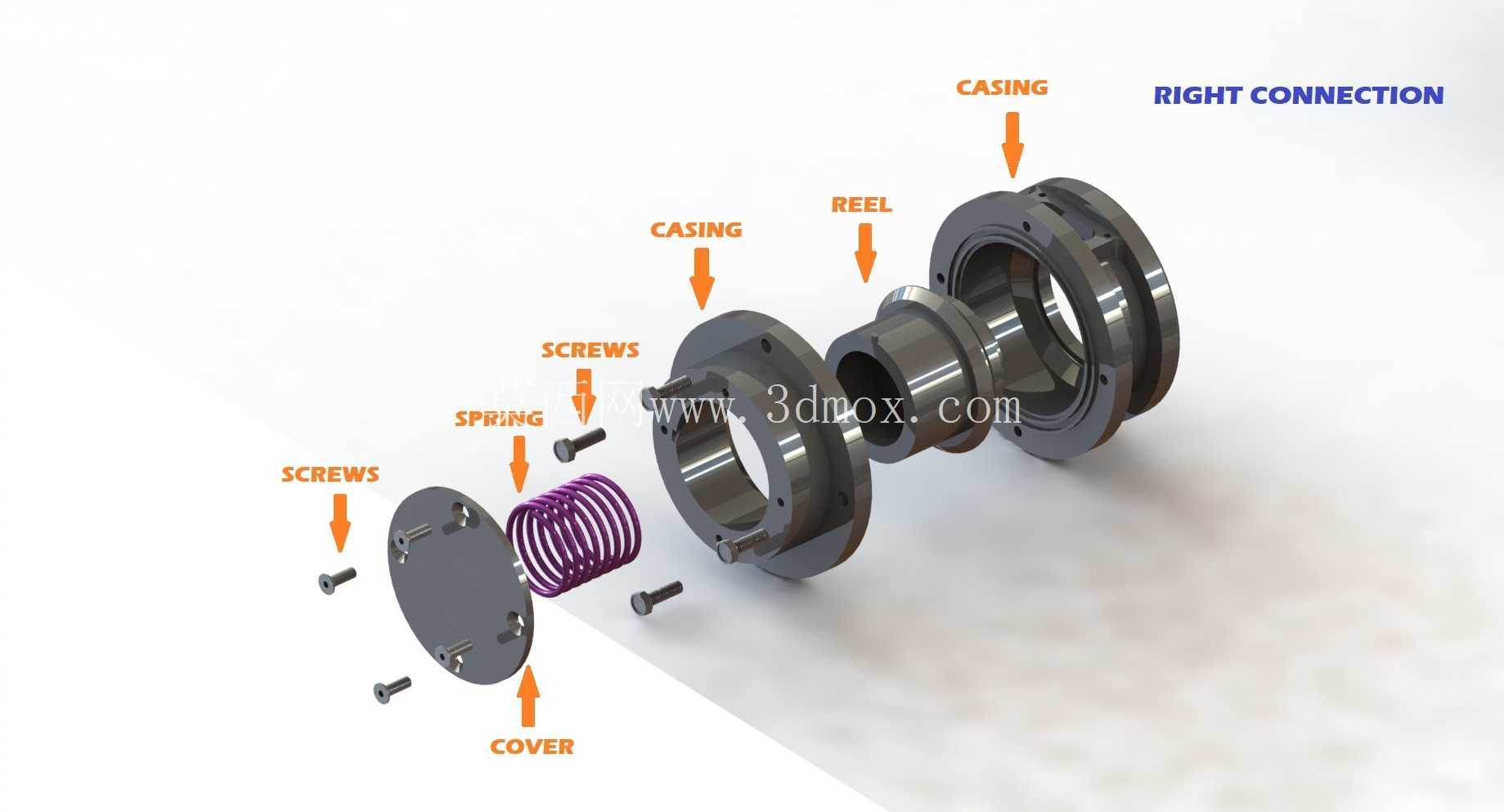

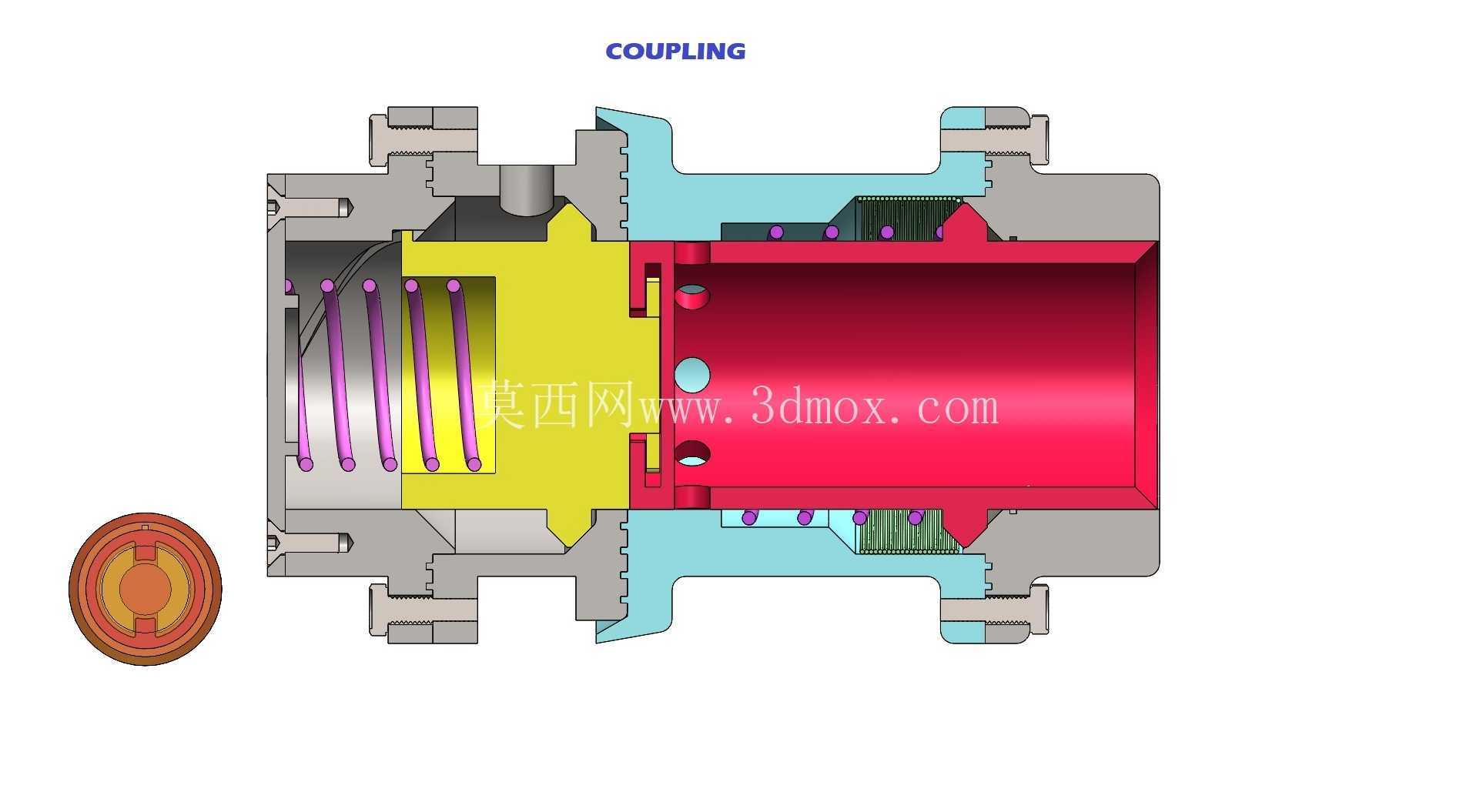

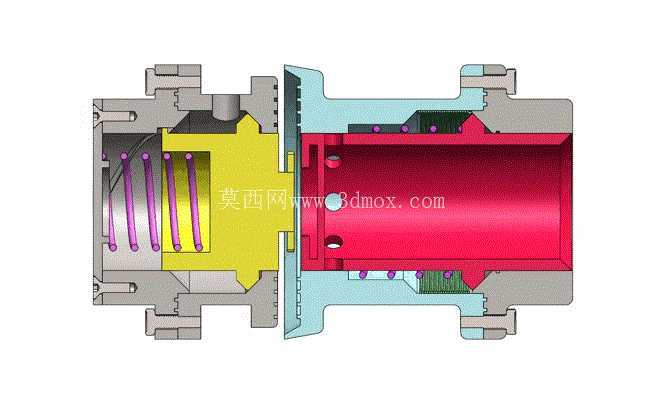

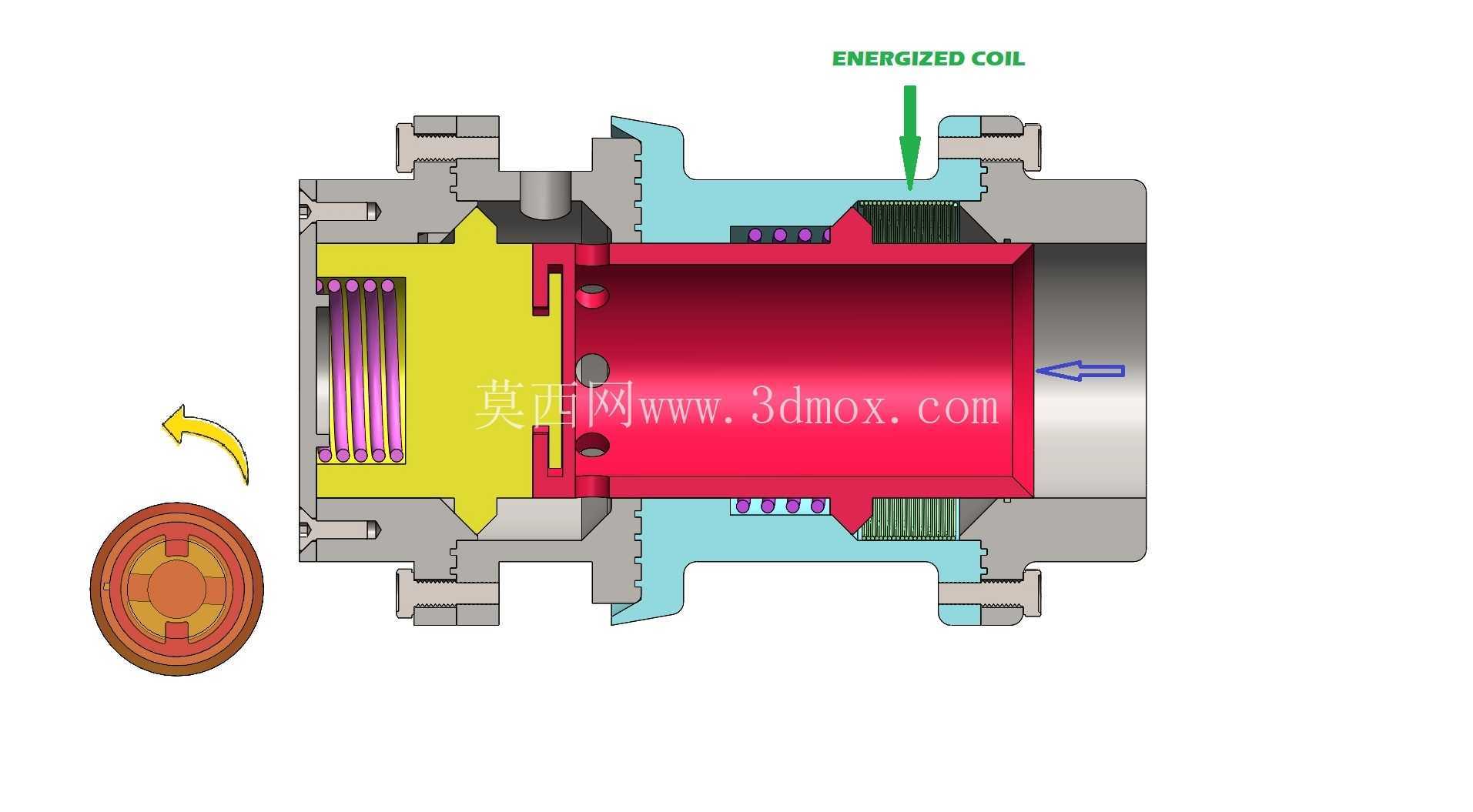

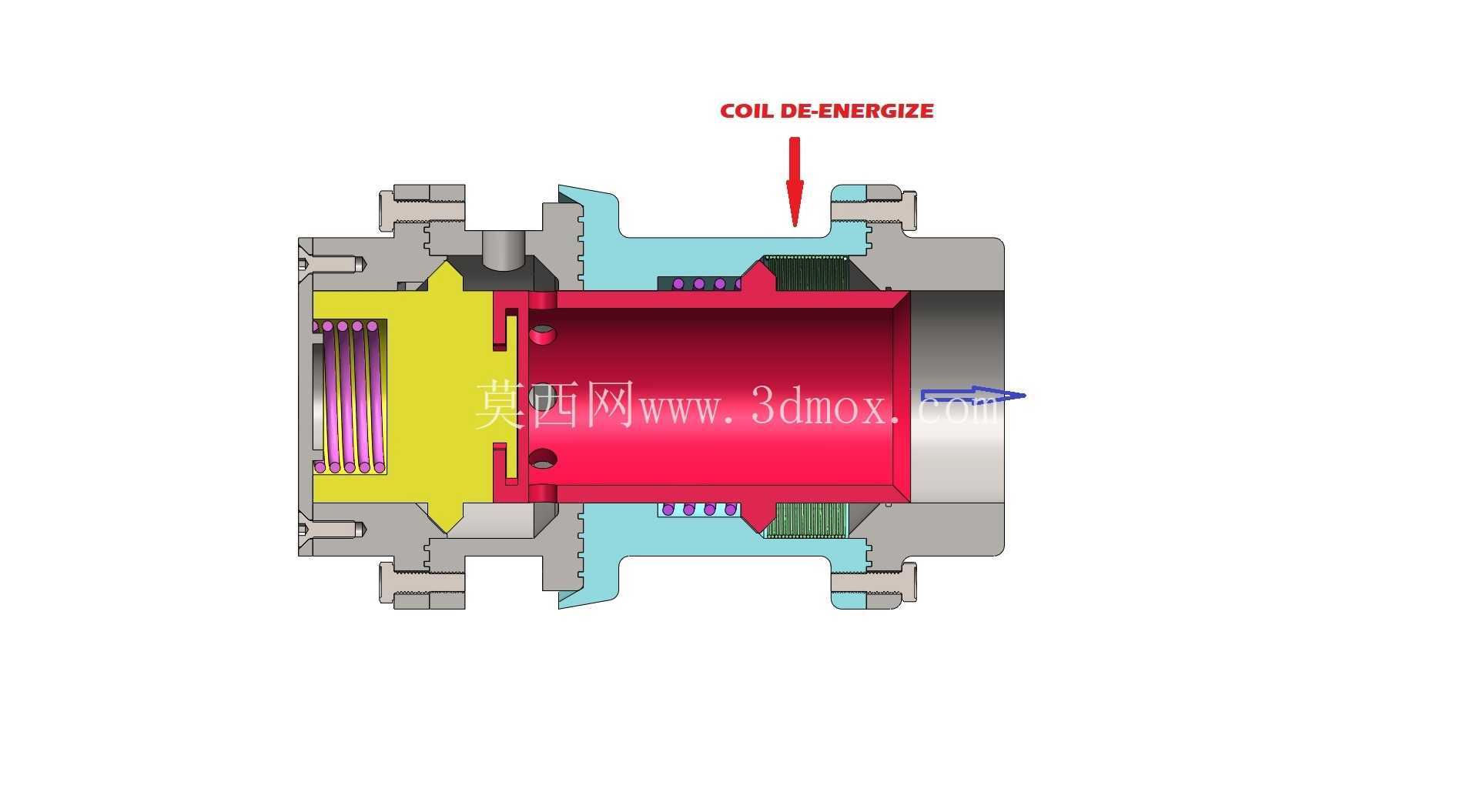

　　结构功能上，它不是单纯依靠人工旋紧的普通管接头，而是把连接过程中的连杆动作布置在壳体内部。内部零件在通电线圈产生的驱动作用下完成位置切换，使接合件能够自主进入锁紧状态，从而减少外部操作机构对低温管路空间的占用。低温工况下，外部构件越少，冷桥、结霜和手动干涉点也越容易控制；将驱动连杆隐藏于筒体内，还能保护运动副不受外部污染物影响。

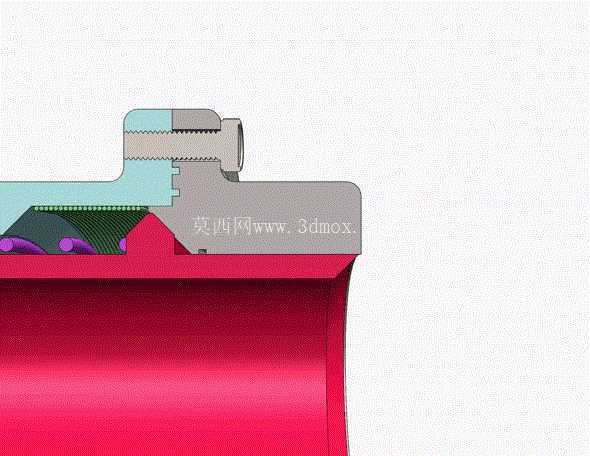

　　设计思路围绕低泄漏和可靠接合展开。端部通道与密封面应保持较高同轴度，避免对接时出现偏载；壳体上的环形台阶既提供零件轴向定位，也增强薄壁筒体在压紧力作用下的刚度。内部连杆、滑块或锁紧件的运动行程需要与接口插入量匹配，行程过短会导致锁紧不到位，行程过长则可能造成密封件过度压缩。三维结构中可以看到多处凸缘和凹槽，这些特征分别对应零件限位、装配止口和受力传递路径，绘制时不能只按外观圆柱处理，应保留台阶根部的过渡与装配间隙。

　　在燃料输送、低温储槽、试验台管路以及移动式加注系统中，这类联轴器常用于两段管路需要快速建立连通、同时又要求泄漏量受控的位置。相比外露手动夹具，筒式结构外形连续，外部没有复杂摆臂，保温层包覆和管路排布更方便。其轴向受力主要沿中心传递，径向轮廓紧凑，适合安装在管廊支架、设备接口或狭窄舱段内。

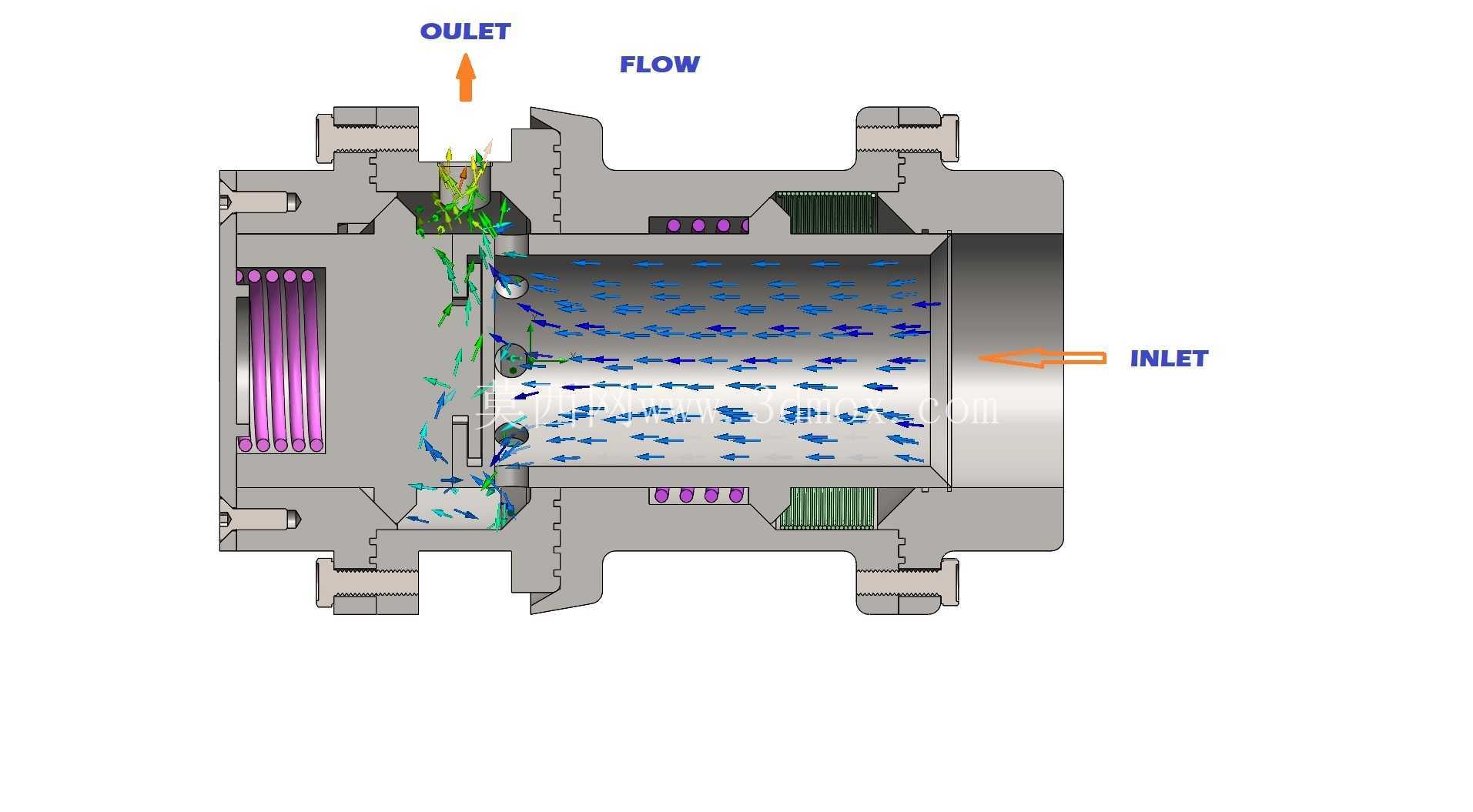

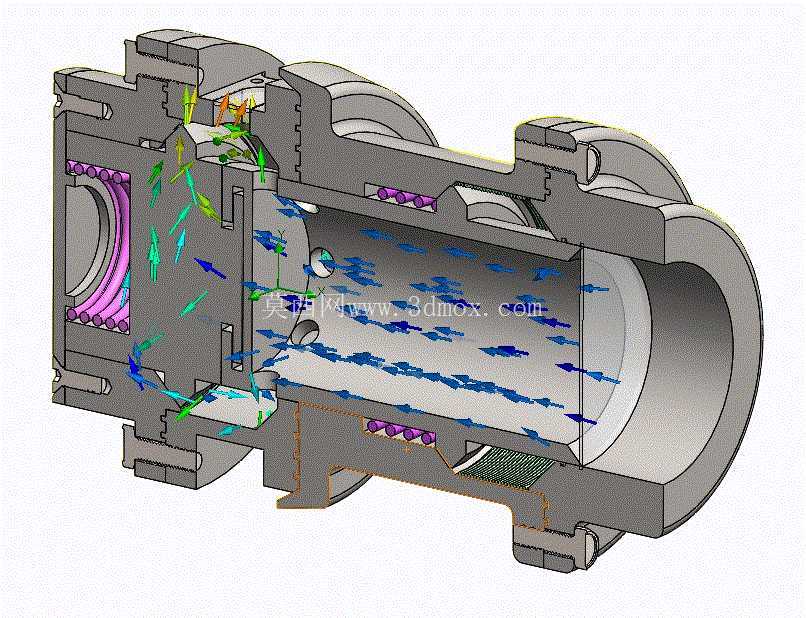

　　建模与工程校核时，应把内流道、密封配合面、锁紧件接触区和线圈安装腔分开考虑。内流道表面要避免突变台阶，以降低低温流体通过时的局部阻力；密封区需给出稳定的压缩量，并在端面或径向配合处保留明确的定位基准。外部凸缘不应仅作为造型特征，其宽度和厚度应反映装配时的承载需求；筒体上的开孔或槽位若用于驱动件走线、定位或观察，需要与内部元件位置一一对应。

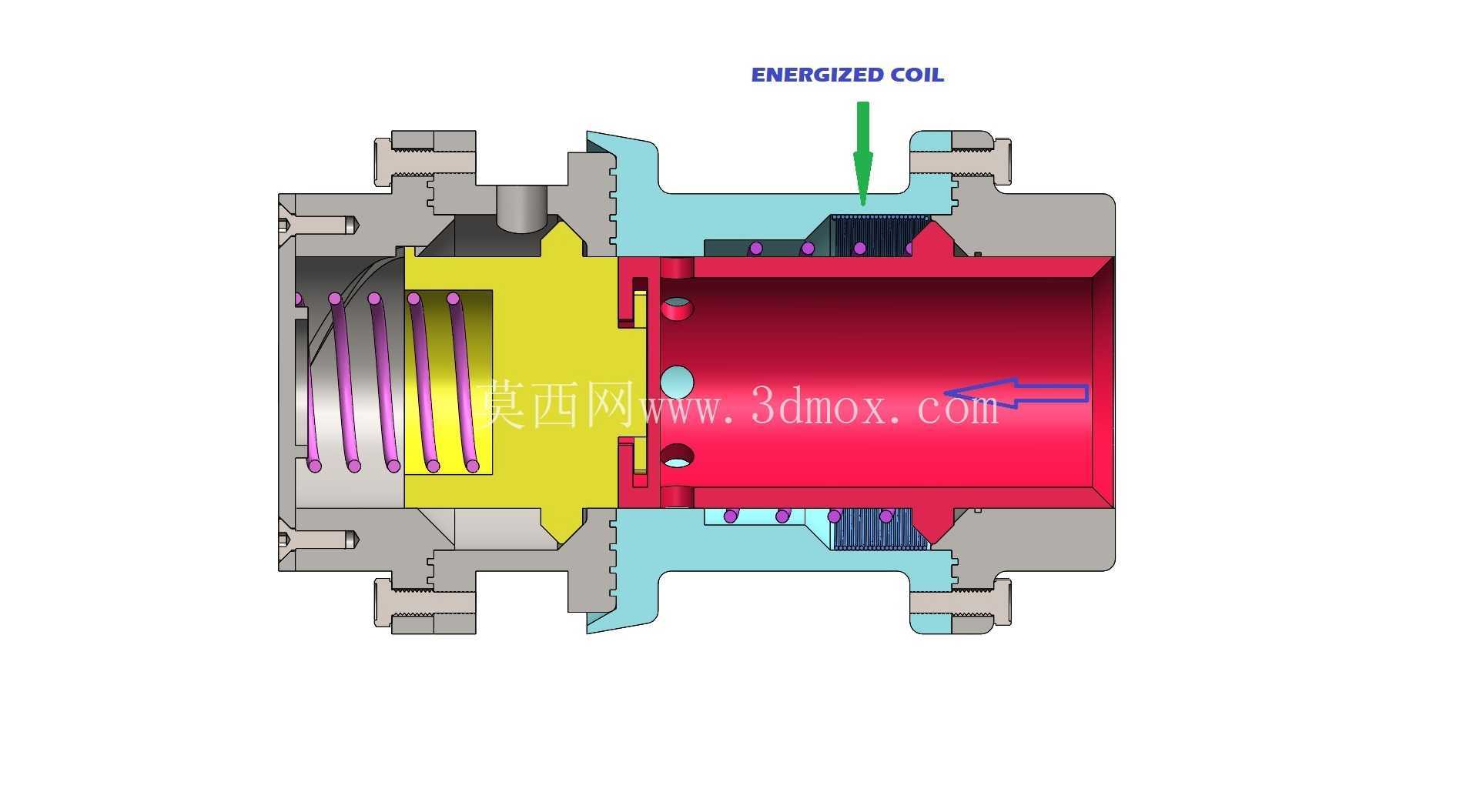

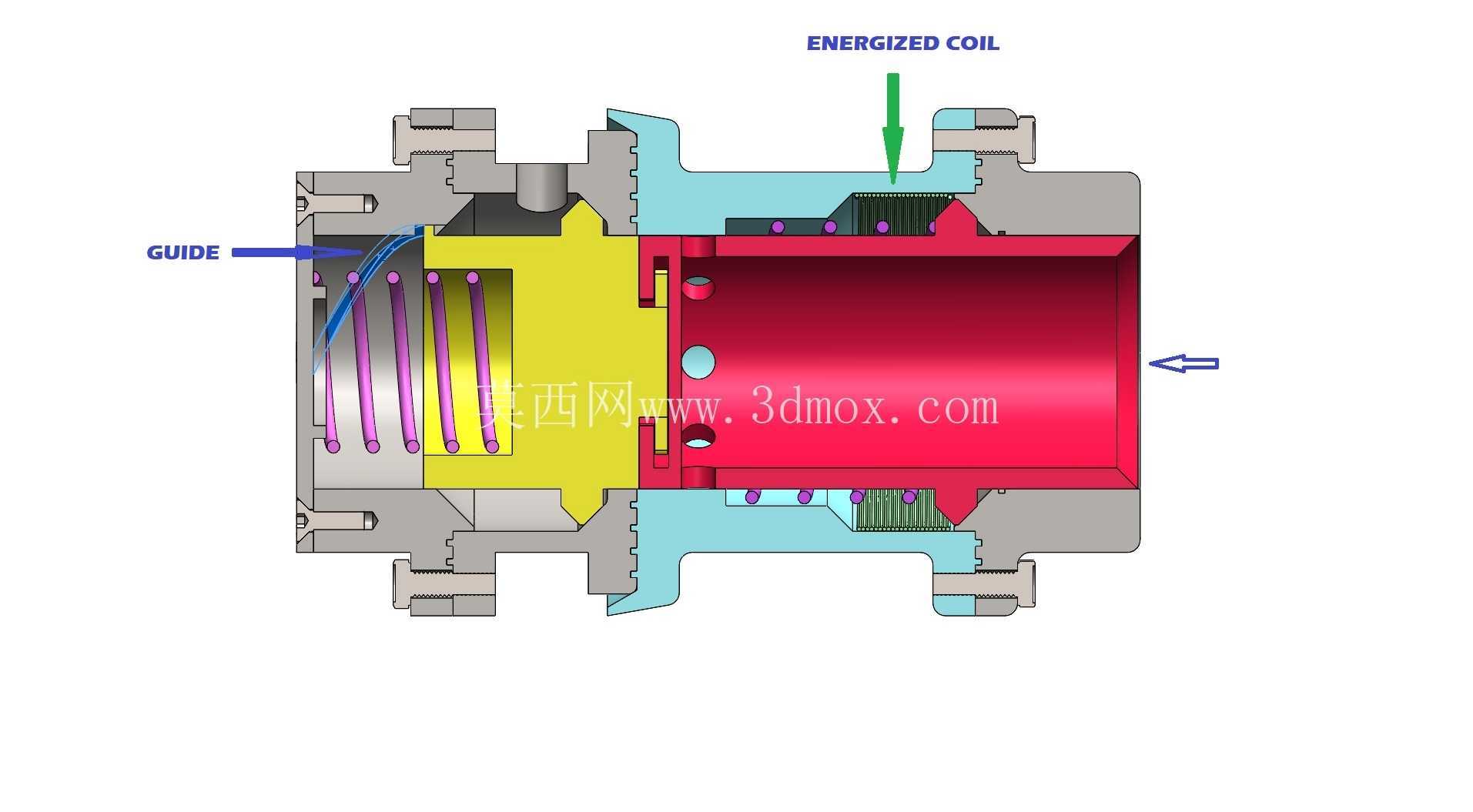

　　安装阶段，两段管路应先完成粗对中，再让联轴器沿轴向进入接合位置。由于内部驱动依赖线圈通电后触发，结构设计中需要保证电磁作用区域与运动零件之间的间隙稳定，间隙过大可能降低驱动力，过小则会在低温收缩或装配误差下产生摩擦卡滞。长期储存场景下，还应考虑静置后密封件的永久变形、运动副微动磨损以及温度循环造成的尺寸变化，因此材料选择和配合公差不能按常温普通联轴器直接套用。

　　总体来看，该模型的价值在于把低温管路连接所需的通流、密封、锁紧和自动驱动集中到一个紧凑套筒部件中。结构设计人员可据此检查自动接合逻辑与装配边界，设备选型人员可关注其通径、外廓和对接方式，三维建模人员则应重点还原内部连杆与外部台阶之间的装配关系，而不是将其简化为单一管状零件。
