户外便携折叠式炭烤火箭炉结构设计

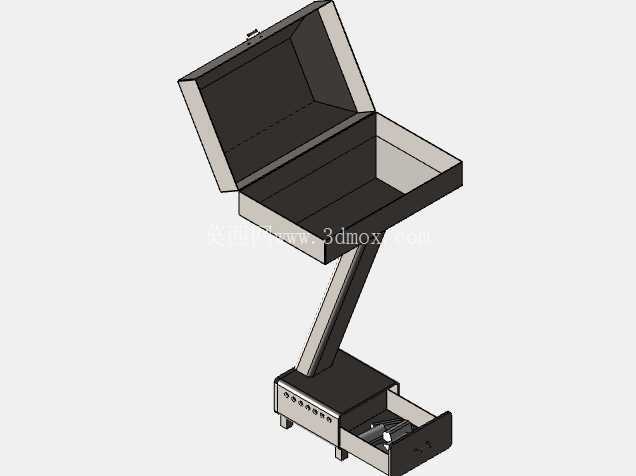

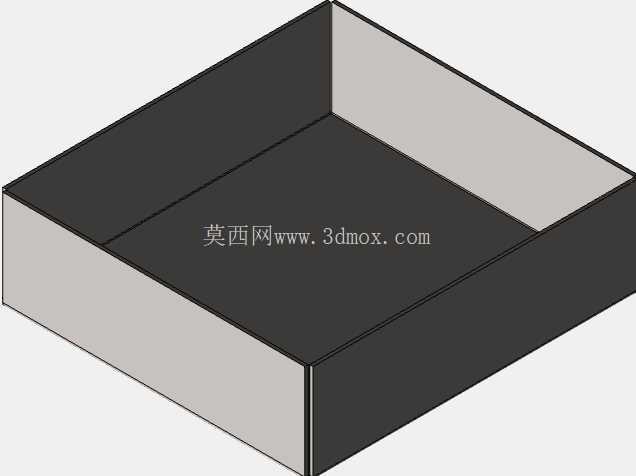

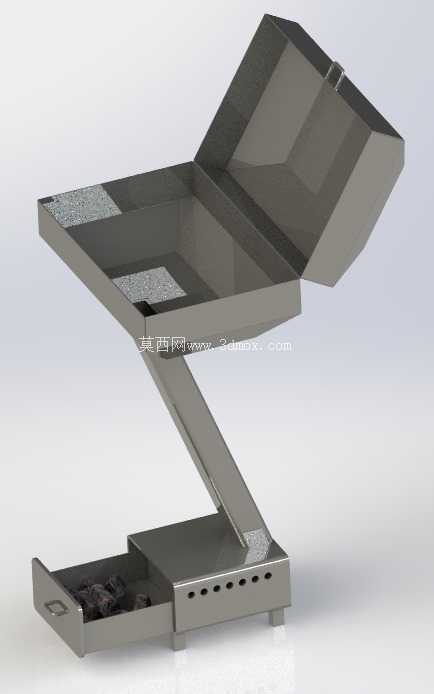

　　这款户外炭烤火箭炉的结构方案，最初是围绕庭院聚餐、郊野露营、露台烧烤这类高频使用场景展开的，整体采用Z型斜撑支撑的分体式布局，完全区别于传统落地式炭烤架的方正笨重形态。从实际使用逻辑来看，炉体下半部分为独立抽拉式炭灰承接仓，仓体前端设置外露抽拉把手，仓内预留木炭堆放空间，底部开设一排等距通风圆孔，自然进风的风道从底部通孔进入炭仓，氧气直接供给燃烧层，无需额外加装电动送风装置，木炭燃烧时的供氧路径顺畅，既能提升炭块燃烧效率，也能让燃尽的炭灰直接落入下方抽拉仓，聚餐结束后只需抽出灰仓即可倾倒清理，避免炭灰散落污染地面。

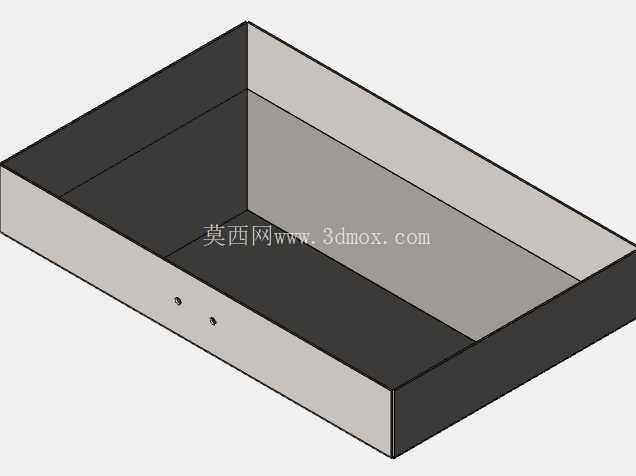

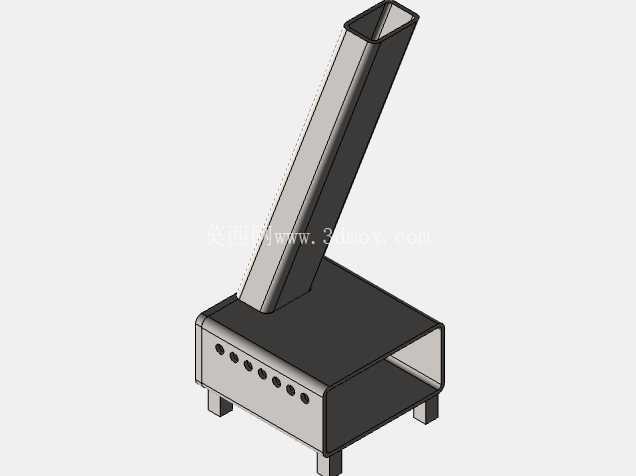

　　炉体中段采用单块斜向金属支撑板作为主承重结构，斜板上下两端分别连接上部烧烤台与下部炭仓底座，受力路径直接从烧烤台面沿斜板传导至底部支撑脚，整体结构没有多余的冗余连接件，既减少了整体焊接工作量，也让炉体整体重量控制在单人可搬运的范围内。上部烧烤台为敞口槽型结构，台面内嵌两块网状烧烤置物板，食材放置区域与炭仓上下错位，油脂滴落时不会直接淋在明火炭块上，从根源减少烧烤过程中油烟爆燃、焦烟糊味的问题。烧烤台后侧搭配可翻折的挡风挡油盖板，盖板通过侧边铰接结构与台体连接，使用时可向上翻起遮挡侧向风，避免户外阵风干扰炭火燃烧温度，不用时可向下扣合覆盖烧烤台面，阻挡蚊虫落叶落入炉内，搬运过程中也能避免内部残留炭渣洒落。

　　建模过程中所有钣金件均按照实际折弯工艺预留折弯系数，炭仓侧边的翻边、烧烤台槽体的折边都做了圆角过渡，没有尖锐外露棱边，搬运和使用时不会划伤操作人员。底部四个短小支撑脚将炭仓整体抬离放置平面，底部通风孔不会被地面遮挡，同时高温炭仓的热量不会直接传导到木质桌面或者草坪上，避免烫坏桌面、引燃干草的安全隐患。抽拉炭仓与底座滑槽采用间隙配合，抽拉行程预留足够操作空间，即便长期使用产生轻微热变形，炭仓也不会出现卡滞无法抽出的问题。

　　从安装边界来看，这款烤炉展开后整体占地长度约为普通家用四门橱柜的三分之一，宽度不足常规户外折叠桌的一半，露台小阳台、露营地小块平整地面都能放置，不需要额外砌筑固定烧烤台。斜撑结构的重心经过校核，满载食材加上满仓木炭的工况下，整体重心落在底部四个支脚围成的支撑区域内部，翻折挡风板受侧向阵风时也不会出现侧翻。烧烤台面的高度适配成年人站立操作的手肘高度，翻烤食材时不需要长时间弯腰，长时间聚餐操作的疲劳度更低。槽型台面的四周凸起折边可以阻挡烤串、烤盘滑落，侧边预留的平面区域还可以临时放置烧烤夹、调料瓶、待烤食材，不用额外搭配侧边置物架。

　　结构设计阶段也充分考虑了不同使用地区的燃料适配性，底部炭仓的容积既可以装填常规机制木炭，也可以放入劈好的小块木柴，通风孔的开孔总面积经过测算，燃烧时的进风量可以满足木柴充分燃烧的需求，木柴燃烧产生的火焰沿斜向腔体的热辐射路径向上传递到烧烤网面，温度分布均匀，不会出现局部烤焦、局部温度不足的问题。所有钣金构件的壁厚选取兼顾结构刚性和轻量化，移动搬运时不会出现薄壁件晃动变形，长期高温灼烧后也不会发生明显翘曲。铰接位置的配合间隙预留了热膨胀余量，高温工况下盖板翻折依旧顺畅，不会出现热胀锁死的情况。
