传统手摇式家用绞肉机参数化结构设计

　　这款手动绞肉设备的结构设计，完全围绕小型餐饮场景、家庭日常食材处理的实际需求展开，没有冗余的功能堆砌，每一处结构都服务于稳定送料、均匀绞切、便捷装夹的核心使用逻辑。从实际使用场景来看，这类手动绞肉设备不需要外接电源，不管是户外临时食材加工、集市流动摊位的少量肉馅制备，还是家庭厨房中根据需求调整肉馅粗细的日常使用，都能适配，不会受供电条件限制，也不会出现电动设备连续工作过热的问题，单次处理1-2公斤食材的效率完全能覆盖小批量加工需求。

　　设备核心的绞切腔体采用渐缩式进料通道设计，进料口上方的敞口尺寸刚好适配常规手掌推送食材的操作空间，不会因为开口过大导致食材卡滞外溢，也不会因为开口过小造成投料困难。腔体内的螺旋送料轴采用变螺距设计，靠近进料端的螺距更大，能够快速抓取投入的肉块向绞切端推送，靠近出肉孔板的位置螺距收窄，推送压力逐步提升，保证肉块在到达孔板位置时能够被稳定压实，不会出现空转打滑、肉块回弹的问题。出肉端的孔板与十字绞刀采用端面贴合的装配方式，绞刀通过方轴与送料轴同步转动，转动过程中刀刃始终与孔板端面保持0.02mm以内的贴合间隙，既不会因为间隙过大导致肉块被挤压成糊而非切削成粒，也不会因为间隙过小造成转动阻力过大、操作费力。

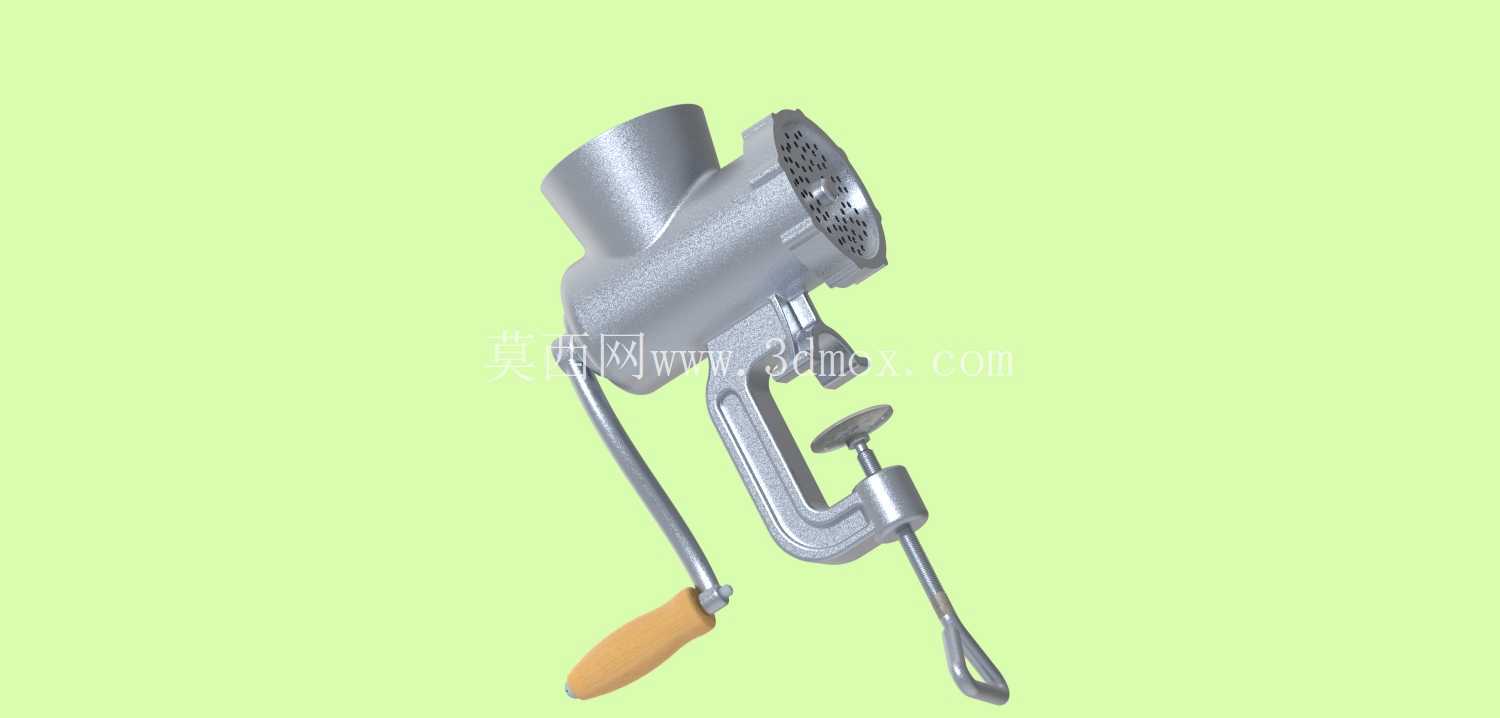

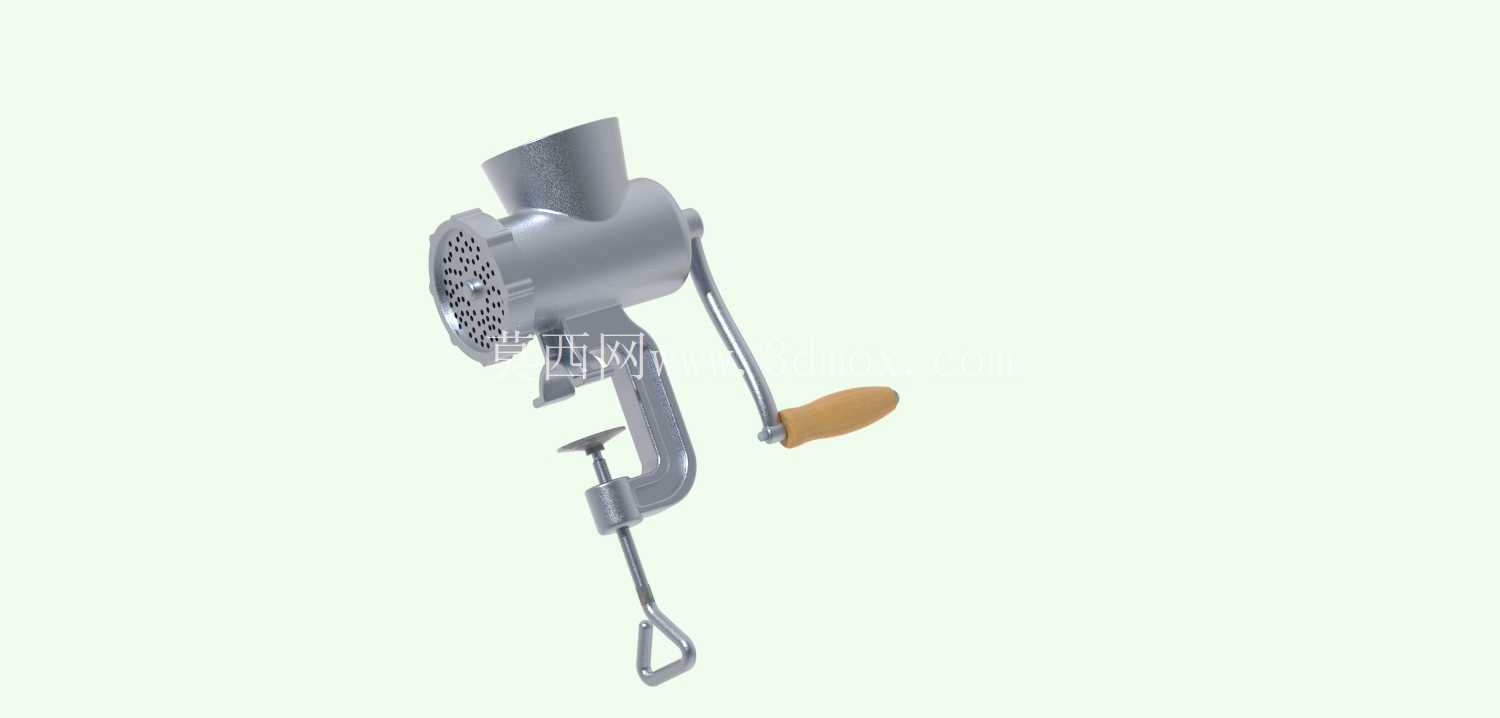

　　设备的装夹固定结构采用桌面夹装式设计，夹座的开口行程可以适配10mm到50mm厚度的桌面台面，夹座顶端配有压盘，压盘表面做了防滑滚花处理，旋紧夹装螺杆后，整个设备在操作摇把转动时不会出现移位、晃动的问题，夹装位置的受力点刚好落在设备重心的正下方，摇把转动时的反作用力会直接传递到台面，不会产生额外的倾覆力矩。摇把的转动轴线与送料轴轴线同轴，摇臂长度经过力学优化，成年人单手握持摇把转动时，绞切纯瘦猪肉的操作力不超过15N，即使连续操作十分钟也不会产生明显的手臂酸胀感，摇把末端的木质握套采用转动式装配，握套与摇把轴之间留有转动间隙，握持转动时握套可以贴合手掌自然转动，不会磨手。

　　从安装边界来看，设备整体安装完成后，夹座固定在台面边缘时，绞肉腔体向台面外侧延伸的距离不超过180mm，不会占用过多台面操作空间，摇把转动时的最大回转半径为120mm，操作时不会与台面上的其他厨具产生干涉。设备的所有与食材接触的部件都采用快拆式设计，不需要额外工具就可以完成送料轴、绞刀、孔板的拆卸，清洗时没有卫生死角，装配时通过腔体端部的锁紧旋盖固定所有内部构件，旋盖的拧紧力矩只需要达到8N·m就可以保证工作时不会松动，普通用户徒手就可以完成拆装操作。

　　在结构细节设计上，送料轴的末端与腔体之间采用食品级润滑的轴套配合，不需要额外添加润滑油就可以保证转动顺畅，不会出现油污污染食材的问题。孔板配置了不同孔径的规格，可以根据加工需求更换，3mm孔径适合制备细腻的肉馅用于丸子制作，6mm孔径适合制备颗粒感更强的肉馅用于包子、饺子馅料，8mm孔径则可以用于处理蔬菜馅料、灌制香肠的粗肉粒。设备的进料口配套的推料棒采用与进料口内径匹配的圆柱设计，推料棒的长度刚好保证推送到底时不会与送料轴接触，避免操作时误碰转动构件造成危险。整个设备的外部轮廓没有尖锐的棱角，所有边角都做了R2以上的圆角处理，日常操作、清洗过程中不会划伤手部。
