高精度自定心小表圈挡板卡盘结构

　　在精密机械加工尤其是小尺寸回转类零件的车削、磨削工序中，装夹精度直接决定了最终成品的形位公差与尺寸一致性，这款改良型挡板卡盘正是针对小规格零件装夹痛点开发的专用夹具结构。日常加工场景里，常规标准卡盘的卡爪行程、夹持接触面往往适配大尺寸工件，面对直径12mm至101mm区间的薄壁、小直径回转件，很容易出现装夹偏心、夹持力过大导致工件变形、重复装夹跳动超差的问题，尤其是钟表零件、小型精密轴套、仪表类壳体的加工中，普通卡盘的装夹跳动通常在0.03mm以上，无法满足精加工的公差要求。这款卡盘的设计思路是基于标准100mm规格四爪自定心卡盘的基体进行二次结构优化，没有重新设计整套卡盘的传动副，而是保留原卡盘成熟的伞齿轮传动、丝盘驱动结构，

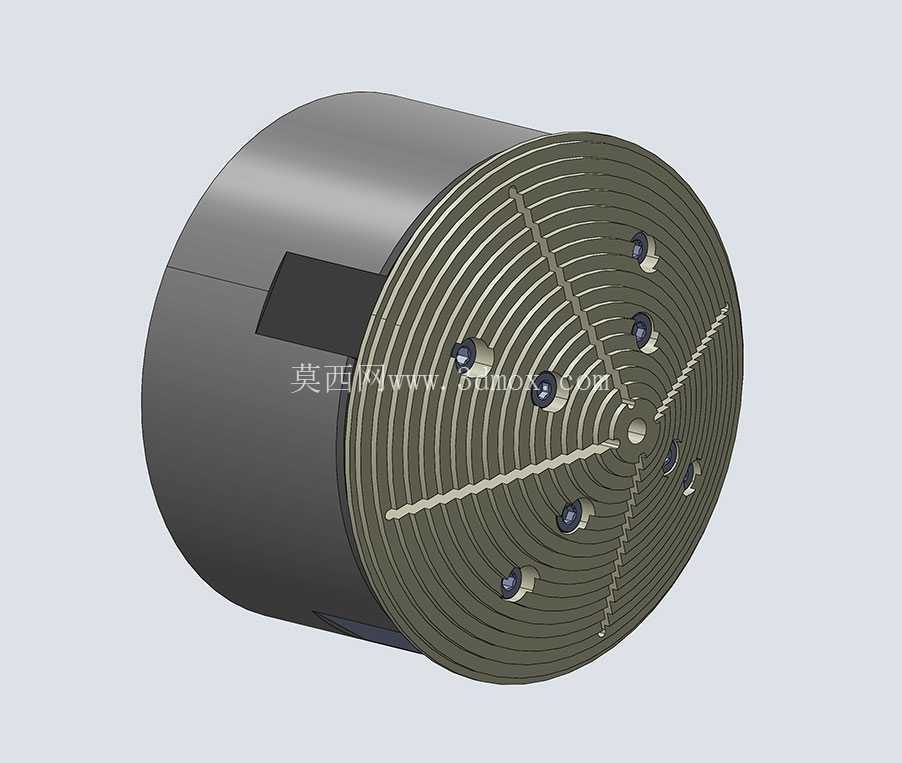

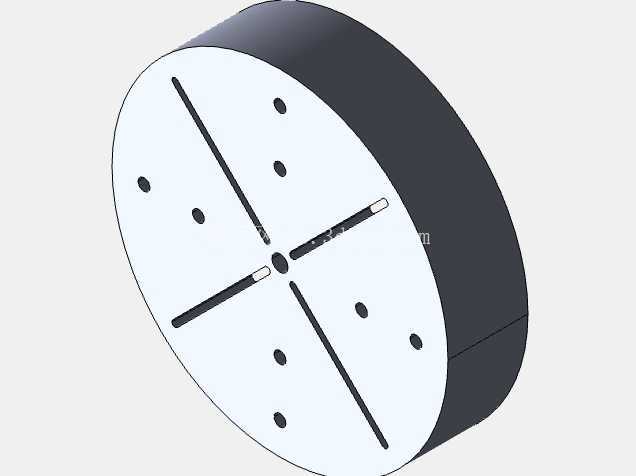

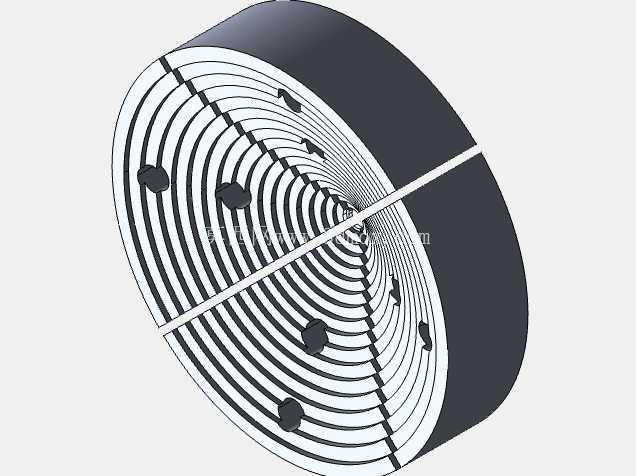

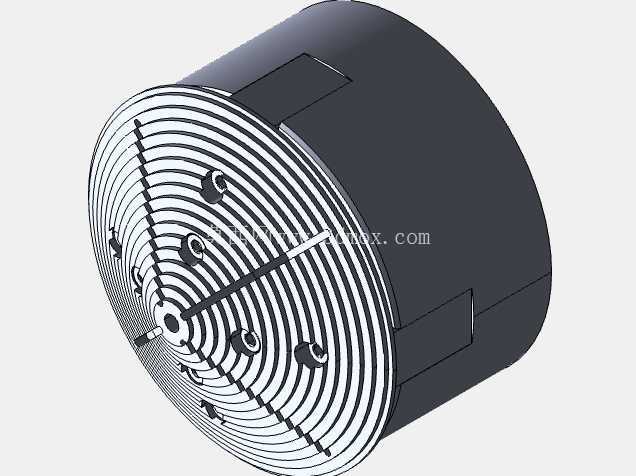

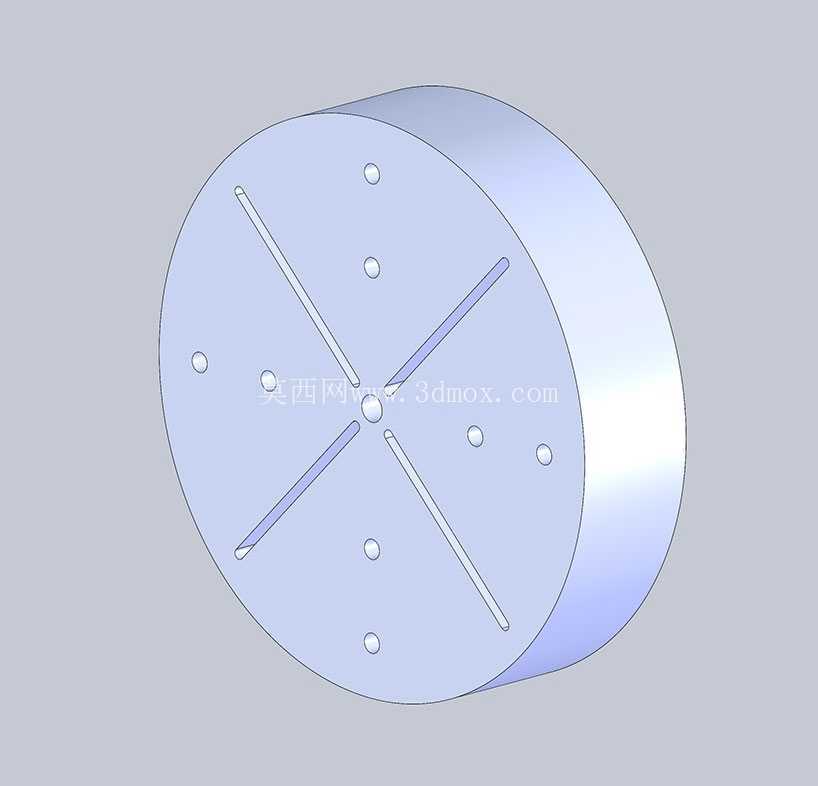

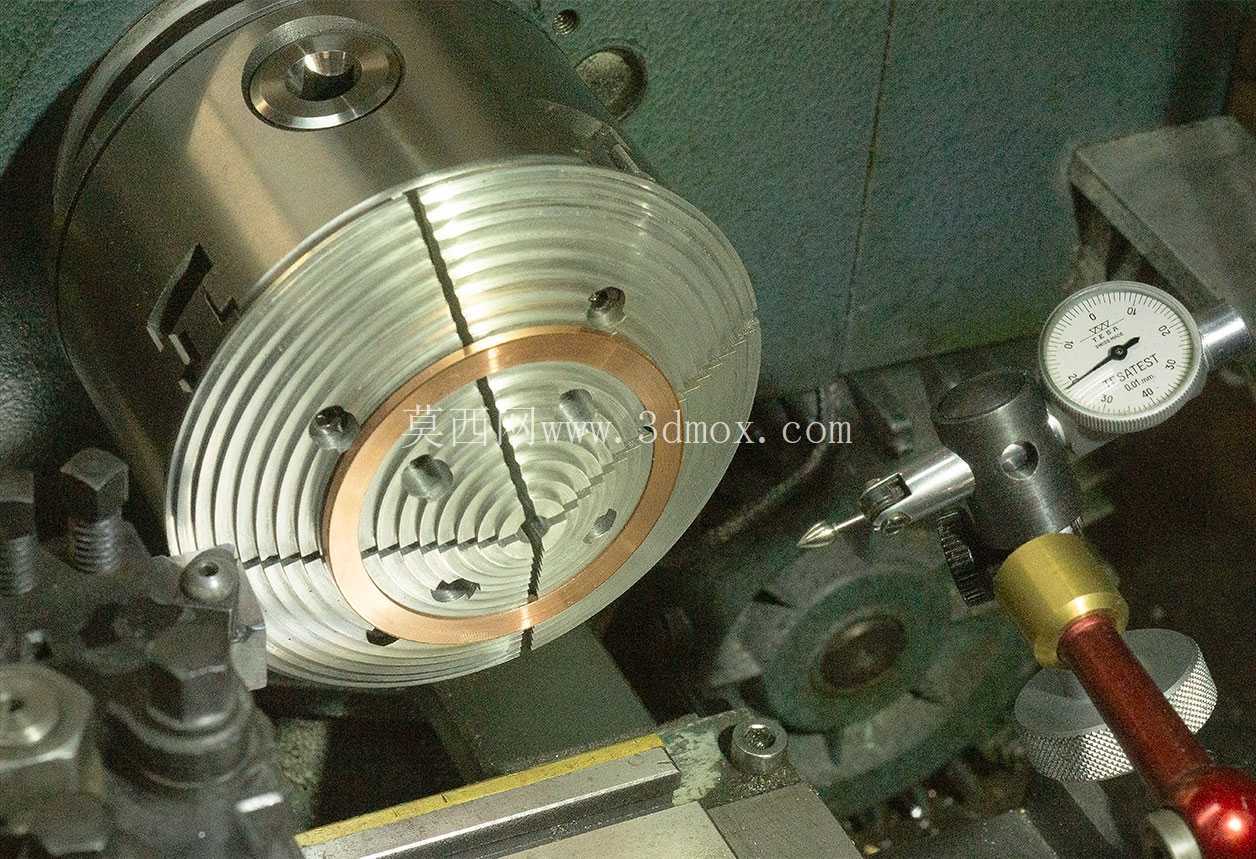

　　最大程度降低结构改造成本与传动可靠性风险。具体结构改造上，首先对原有卡爪进行切割分段，在卡爪的夹持端加工出台阶定位面，配套加工与台阶面匹配的环形毛坯挡板，通过内六角螺栓将挡板毛坯与卡爪台阶面刚性固定，待所有连接紧固件按对角顺序拧紧达到额定预紧力后，再在车床上对挡板的内夹持面进行一次性精车加工，这种“装配后再加工夹持面”的工艺，彻底消除了卡爪装配间隙、连接件形位误差带来的夹持偏心问题。从功能特性来看，改造后的挡板式卡盘将原卡盘的点/线接触夹持转换为整周面接触，大幅降低了薄壁零件装夹时的局部应力集中，避免工件夹伤、变形；同时由于夹持面是装配后整体精车成型，卡盘在12-101mm的全夹持行程范围内，重复装夹的径向跳动可以控制在0.

　　01mm以内，完全满足精密零件精加工的装夹精度要求。卡盘的调整范围设计为正负1.4mm，这个行程区间是经过实际加工验证的最优值：既覆盖了该尺寸段常见零件的装夹公差补偿需求，又不会因为卡爪行程过大导致挡板与卡盘基体发生运动干涉。安装边界上，这款卡盘完全兼容标准100mm卡盘的机床连接接口，背部的连接法兰止口、安装螺栓孔位与同规格标准卡盘完全一致，不需要对车床主轴端进行任何改造，就可以直接替换原有卡盘安装使用，卡盘整体外径与原100mm卡盘保持一致，不会占用额外的机床加工空间，配套的卡盘扳手也沿用标准方头尺寸，操作人员不需要额外适应操作习惯。实际生产应用中，除了钟表类小零件加工，这款卡盘也适用于小型传感器壳体、精密接插件、

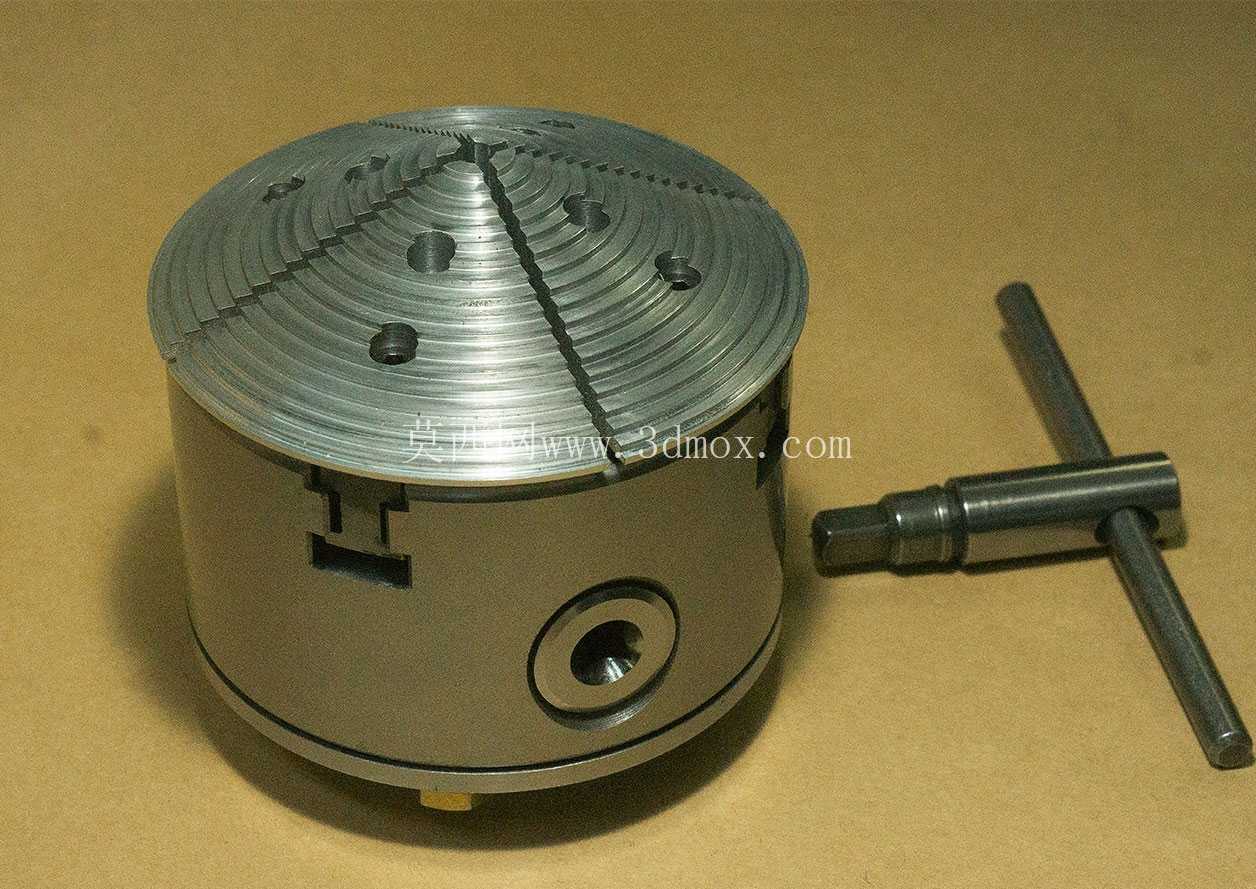

　　微型轴承套圈的加工工序，相比专用的弹簧夹头装夹方式，它不需要针对不同直径的工件定制对应的夹头，只需要调整卡爪行程就可以覆盖全尺寸段的零件装夹，大幅减少了工装夹具的储备成本与更换调试时间。在结构细节处理上，卡盘的挡板夹持面设计有细密的同心圆防滑槽，既可以保证足够的夹持摩擦力，避免加工过程中工件打滑，又不会因为槽纹过深在工件表面留下明显的夹痕；卡盘侧面的伞齿轮调整孔做了倒角去毛刺处理，避免扳手插入时刮伤操作工人，同时所有运动副的配合间隙都控制在0.005mm以内，保证长期使用后的精度保持性，即使经过上千次装夹循环，夹持跳动的增量也不会超过0.005mm，能够稳定满足批量精密加工的装夹需求。
