可伸缩式带轮支撑起落装置结构设计

　　该可伸缩起落支撑装置主要面向小型移动作业设备、轻型拖挂单元、小型通航地面保障设备的驻停支撑场景，也可适配小型特种作业车辆的辅助支撑需求，替代传统固定式支腿结构，解决传统支腿无法兼顾移动通行与驻停支撑的痛点。在实际作业场景中，这类带轮伸缩起落架不需要额外拆卸支腿结构，仅通过伸缩动作切换状态，就能完成设备从移动拖行到驻停固定的状态切换，大幅降低现场作业的操作步骤，尤其适合需要频繁转场、驻停点位不固定的轻型作业单元使用。

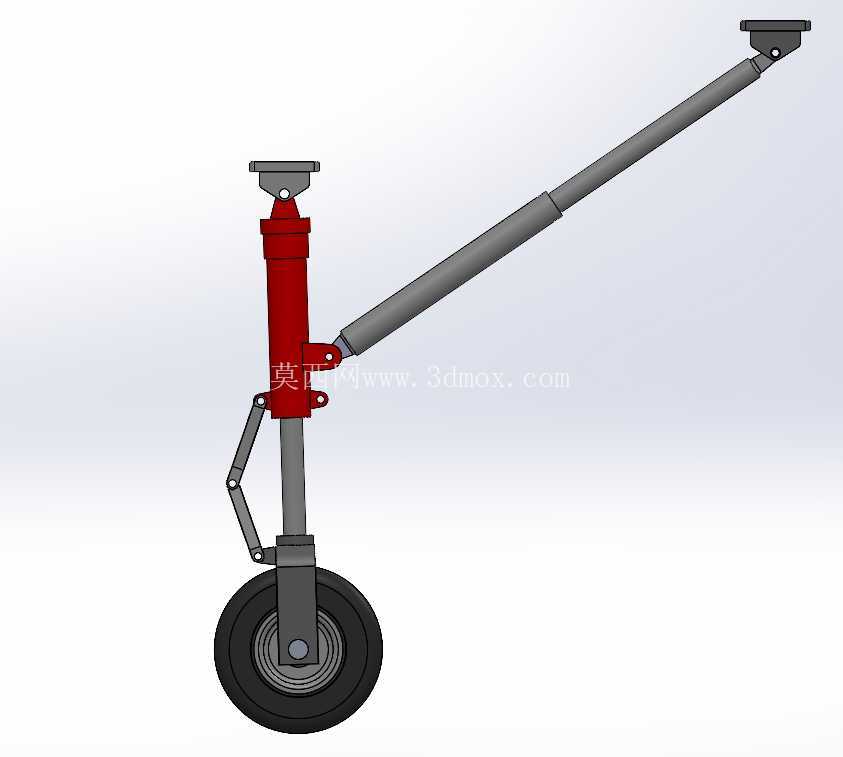

　　从功能特性来看，该装置集成了液压支撑、伸缩摆臂、行走轮组三个核心功能模块。红色的液压支撑段作为核心承载部件，内部集成了单作用液压顶升结构，可在驻停状态下提供稳定的垂向支撑力，抵消设备作业时的倾覆力矩，支撑端顶部设置的平面接触盘可增大与设备安装基面的接触面积，降低局部压应力，避免安装位出现压溃变形。斜向布置的伸缩摆臂采用多节套筒式结构，可根据设备的离地高度、支撑跨度需求调整伸出长度，摆臂与液压支撑段通过铰接销轴连接，可在一定角度范围内自适应调整支撑角度，适配不同安装基面的倾斜工况。下端的行走轮组采用实心橡胶轮结构，轮体内部集成了深沟球轴承，转动阻力小，拖行过程中不会出现卡滞问题，轮架与摆臂下端采用刚性连接，保证移动过程中轮体始终贴合地面。

　　在结构设计思路上，该装置优先考虑了工况适配性与结构可靠性，没有采用复杂的电控或多连杆结构，全部采用纯机械加液压的成熟结构方案，降低后期维护成本。设计过程中首先确定了支撑状态与移动状态的两个极限位置：支撑状态下伸缩摆臂完全收回，液压支撑段伸出至轮体离地，全部载荷由顶部安装盘与液压段传递至地面，此时支撑三角形的跨度经过校核，可满足额定载荷下15度倾斜面不倾覆的稳定性要求；移动状态下液压支撑段完全收回，伸缩摆臂伸出至设定长度，轮体接触地面，此时整个装置可随主设备同步拖行，摆臂的铰接点位置经过反复调整，保证拖行过程中遇到路面凸起或凹陷时，轮体可随摆臂小幅摆动，避免出现硬冲击损坏结构。所有铰接位置均设计有润滑脂注油嘴，可定期加注润滑脂降低铰接副的磨损，延长结构使用寿命。

　　从安装边界与尺寸适配来看，该装置顶部的安装盘采用标准螺栓孔位设计，可直接通过螺栓固定在设备底盘的预留安装位上，不需要额外加工定制转接板，安装面的平面度公差要求控制在0.2mm以内，避免安装后出现附加应力导致液压段卡滞。伸缩摆臂的最大伸出长度可覆盖0.8米至1.4米的支撑跨度需求，液压段的最大顶升行程为300mm，可适配底盘离地高度在350mm至650mm之间的各类轻型设备。轮体直径为200mm，可顺利通过厂区、作业场地内常见的50mm以下高度的障碍物，不会出现拖行卡滞问题。整个装置的横向安装宽度控制在280mm以内，不会超出常规轻型设备的底盘宽度边界，避免在狭窄通道通行时出现刮碰。在结构强度校核方面，所有承载部件均采用Q235结构钢焊接加工，关键铰接销轴采用40Cr调质处理，额定承载能力可达800kg，完全满足轻型作业单元的支撑需求，焊接位置均做了去应力处理，避免长期受力后出现焊接变形。日常使用过程中，仅需要定期检查液压段的密封件是否渗漏、铰接销轴的润滑状态、轮体轴承的转动间隙，不需要复杂的维护操作，适配户外、厂区等多种复杂作业环境的使用要求。
