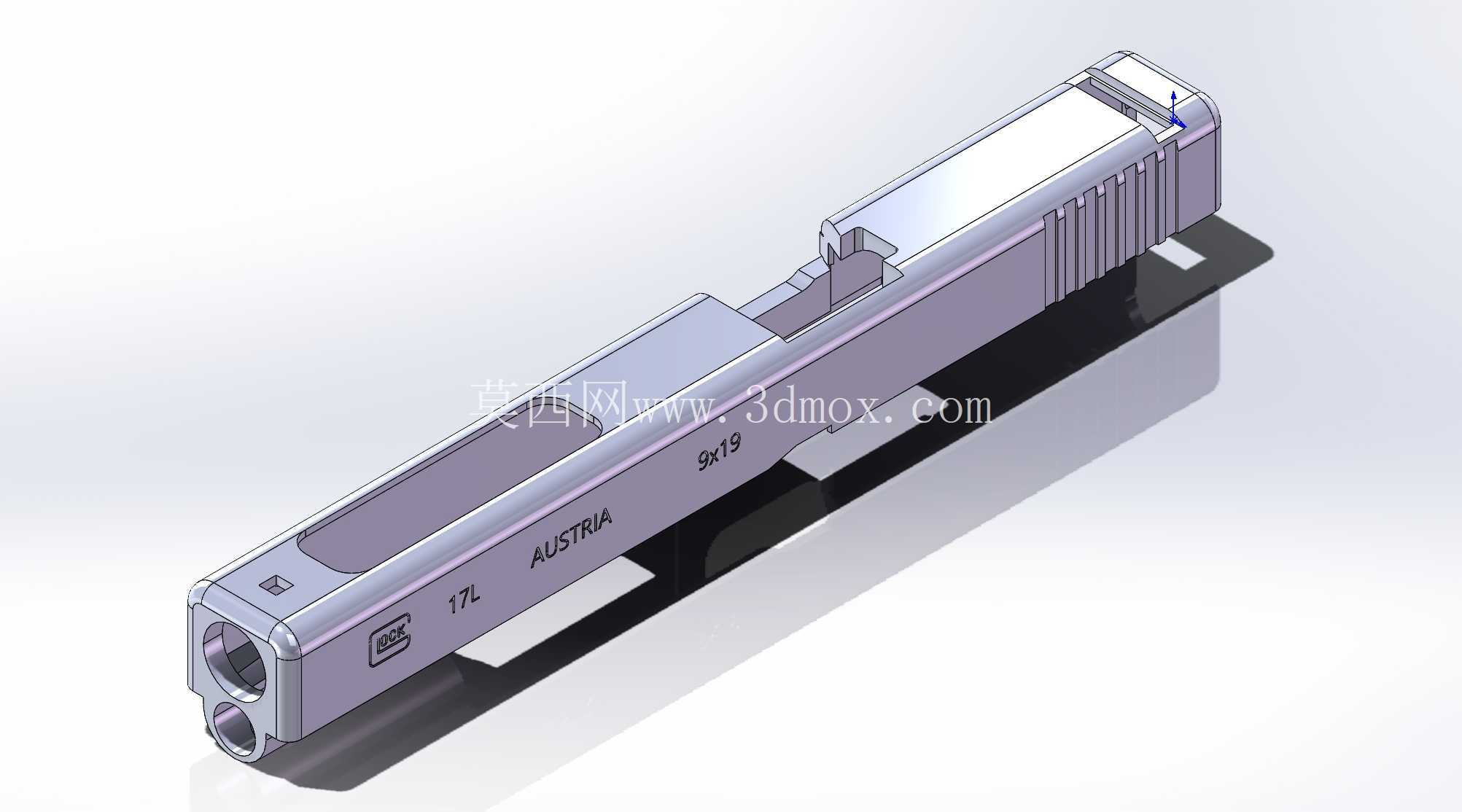

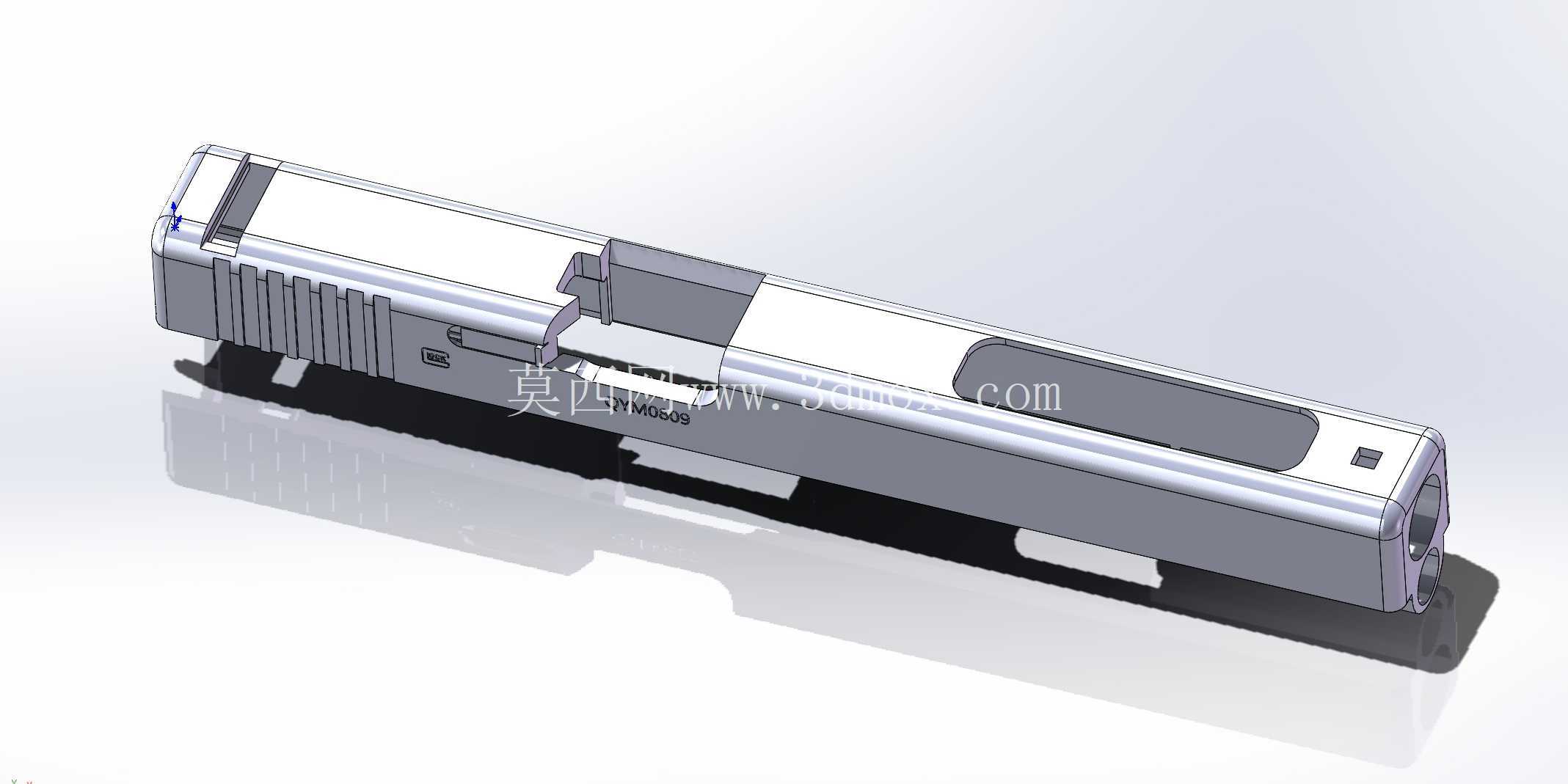

17丸井气枪长滑套结构设计

　　该滑套作为气枪核心运动构件，在实际使用场景中承担着包裹枪管、引导击发组件往复运动、提供瞄准基准面、承载外部操作力的多重作用，在气枪的射击循环过程中，滑套需要在后坐力作用下完成后坐、抛壳、复进、推弹上膛的整套动作，其结构精度直接决定了枪械的供弹可靠性、击发稳定性以及射击精度，是气枪结构中对加工精度、配合公差要求极高的核心部件。

　　从功能特性来看，这款长滑套相比标准长度滑套，延长了前端导向段长度，能够提升滑套往复运动的直线度，减少运动过程中的卡滞风险，同时加长的滑套上部可以提供更长的瞄准基线，有效提升机械瞄具的瞄准精度，适合对射击精度有较高要求的使用场景。滑套侧面设计有防滑齿纹，能够在手动拉动滑套完成上膛、故障排除操作时提供足够的摩擦力，避免戴手套或者手部有汗液时出现打滑问题。滑套上部预留了瞄具安装槽位，可以根据使用需求更换不同规格的机械瞄具，也可以适配小型光学瞄准装置，拓展了部件的适配范围。滑套内部设计有与击锤、击针、抽壳钩配合的让位槽与定位面，所有配合面的公差都控制在0.02mm以内，保证运动过程中各部件不会出现干涉，同时也不会因为间隙过大出现晃动影响精度。

　　在设计思路上，这款滑套针对现有同类型部件在使用中容易出现的复进卡滞、配合间隙过大、防滑齿握持力不足的问题做了针对性优化。首先是滑套内部的导向轨道，采用了双侧等长导向设计，相比单侧短导向的结构，能够让滑套在整个运动行程中都保持双侧受力均匀，避免长期使用后出现单侧磨损导致的滑套偏斜问题。其次是滑套的壁厚设计，在保证整体结构强度的前提下，对非受力区域做了合理的减重处理，既不会因为壁厚过薄导致受冲击后出现变形，也不会因为整体重量过大导致后坐行程过长、复进不到位的问题。防滑齿的齿形角度经过反复调整，采用了15度倾角的矩形齿，既保证了足够的握持摩擦力，也不会因为齿形过于尖锐划伤手部，同时齿间的圆角设计能够避免灰尘、碎屑在齿缝堆积，日常维护更加方便。滑套前端的外筒配合段采用了阶梯式定位结构，能够和不同规格的外筒实现紧密配合，不需要额外加装调整垫片就可以消除配合间隙，减少了装配时的调整工作量。

　　从外形尺寸与安装边界来看，这款长滑套总长度比标准滑套增加12mm，整体宽度保持与标准规格一致，不需要对枪身的握把、下机匣部件做任何修改就可以直接装配，适配对应的WE gbb系列以及同规格的marui系列气枪产品。滑套的内部安装腔尺寸完全兼容原厂的击发组件、复进簧组件，更换时不需要对原有部件做任何打磨、修改，直接按照原厂装配流程就可以完成安装。滑套顶部的瞄准槽间距采用行业通用的11mm标准宽度，可以直接适配市面上绝大多数规格的机械瞄具与小型红点瞄具，不需要额外加装转换底座。滑套尾部的让位槽尺寸与原厂击锤完全匹配，击发过程中击锤抬起不会与滑套发生干涉，保证击发行程顺畅。滑套的运动行程与原厂规格完全一致，复进簧的预压量不需要做额外调整，装配后就可以保证正常的射击循环节奏，不会出现行程不足导致的供弹故障或者行程过长导致的部件撞击损坏问题。

　　在实际装配验证过程中，这款滑套的各配合面都经过了公差匹配验证，与下机匣导轨的配合间隙控制在0.01-0.03mm之间，既保证运动顺畅无卡滞，也不会出现横向晃动影响射击精度的问题。滑套表面的处理预留了足够的加工余量，使用者可以根据自己的需求做表面氧化、喷涂或者刻字处理，不会影响内部的配合尺寸。抽壳钩的让位槽深度经过调整，能够适配不同规格的弹壳，减少抽壳故障的发生概率。抛壳窗的开口尺寸做了优化，相比原厂尺寸扩大了8%，抛壳路径更加顺畅，不会出现弹壳被抛壳窗边缘卡住的问题。滑套前端的消音器连接让位段尺寸符合通用规格，可以直接适配对应口径的火帽、消音器配件，不需要额外加装转接部件。
