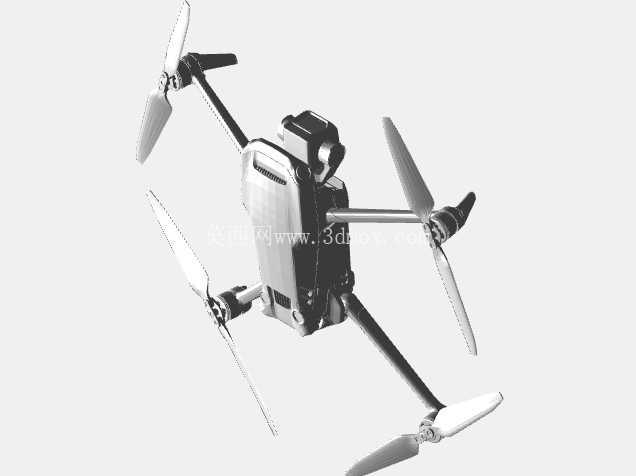

折叠式四旋翼航拍无人机结构设计

　　本次呈现的折叠式四旋翼飞行器结构，核心面向低空民用航拍作业场景设计，可适配户外采风、工程巡检、小型场地测绘等多类低空作业需求，整体结构围绕便携性与飞行稳定性的平衡做了多轮迭代优化。从实际作业场景出发，这类飞行器需要满足单人携带快速部署的要求，因此机臂部分采用了转轴折叠结构，非作业状态下四个机臂可向机身侧方收拢，收拢后整体外轮廓尺寸可控制在常规双肩包侧袋的容纳范围内，无需额外配备大型防护箱即可完成转场运输，大幅降低户外作业的携行负担。展开状态下机臂通过卡扣式定位结构锁止，锁止面设置了定位销与阻尼橡胶垫，可抵消飞行过程中电机运转产生的高频振动，避免机臂出现旷量影响飞行姿态控制精度。机身主体采用上下壳扣合的装配结构，内部预留了飞控模块、

　　电池仓、图传模块的安装位，各安装位之间设置了加强筋分隔，既可以提升机身整体抗扭刚度，也能避免不同模块之间的信号干扰，电池仓采用抽拉式快拆结构，仓口设置了弹性锁扣，飞行过程中不会因为机动动作出现电池松脱的问题，更换电池时仅需按压锁扣即可抽出电池，单块电池更换耗时可控制在十秒以内，适配户外连续作业的快速补能需求。机身前部的云台安装位采用了减震球悬挂结构，四个方向均设置了阻尼减震球，可过滤飞行过程中产生的高频微幅振动，保证相机成像的清晰度，云台转轴部分预留了俯仰、横滚两个方向的转动自由度，可实现垂直方向-90度到+30度的拍摄角度调节，满足不同视角的拍摄需求。动力端的机臂末端设置了电机安装座，安装座与机臂采用一体化注塑成型结构，

　　电机固定孔位周边做了加厚处理，可承受电机高速运转产生的离心力与拉力，螺旋桨采用快拆式折叠桨结构，桨叶根部设置了转轴与定位卡点，起飞前桨叶在离心力作用下自动展开并锁止，降落后可手动折叠收拢，无需每次作业都拆卸螺旋桨。从安装边界来看，整机展开状态下对角电机轴距控制在合理范围内，既保证了飞行过程中的姿态稳定性，可抵抗四级左右的自然风干扰，也不会因为轴距过大导致便携性下降，机身底部预留了起落架安装位，起落架采用弹性ABS材质，高度设置可保证云台相机在起降过程中不会接触地面，同时起落架与机身采用快拆结构，可根据作业需求更换为增高起落架或者水上漂浮套件，拓展不同场景的作业能力。结构设计过程中针对整机重心做了多轮配平调整，

　　电池仓位置设置在机身几何中心偏下位置，整机重心落在四个旋翼形成的升力平面中心下方，可提升飞行过程中的自稳性能，降低飞控系统的姿态修正负荷，机臂内部预留了电调与电源线的走线槽，所有线材均隐藏在机臂内部，既可以降低飞行过程中的风阻，也能避免线材外露被螺旋桨打到引发飞行事故。机身外壳表面做了磨砂处理，可减少户外强光下的反光对操作人员视线的干扰，同时外壳接缝处均设置了防水胶条安装槽，可实现基础的生活级防水，应对小雨天气下的短时作业需求，不会因为少量淋雨导致内部电路短路。从结构强度验证角度来看，机臂折叠转轴部分采用了金属嵌件预埋设计，反复折叠寿命可满足日常高频使用需求，不会因为多次折叠出现转轴断裂或者松旷的问题，机身上下壳的连接采用螺丝柱加卡扣的双重固定方式，摔落时可通过卡扣的微量变形吸收冲击能量，减少外壳碎裂的概率。这类四旋翼飞行器的结构设计核心是在重量、强度、便携性三者之间找到最优平衡点，每一处结构的取舍都围绕实际作业中的使用痛点展开，比如折叠结构的锁止力度经过反复调试，既不会因为锁止过紧导致展开困难，也不会因为锁止过松出现飞行中机臂折叠的风险，云台减震球的硬度也经过多轮测试，硬度过高无法有效过滤振动，硬度过低则会导致云台出现低频晃动影响成像，所有细节参数都需要结合实际飞行测试数据反复调整，才能最终得到兼顾实用性与可靠性的结构方案。
