多规格六旋翼农用作业无人机结构设计

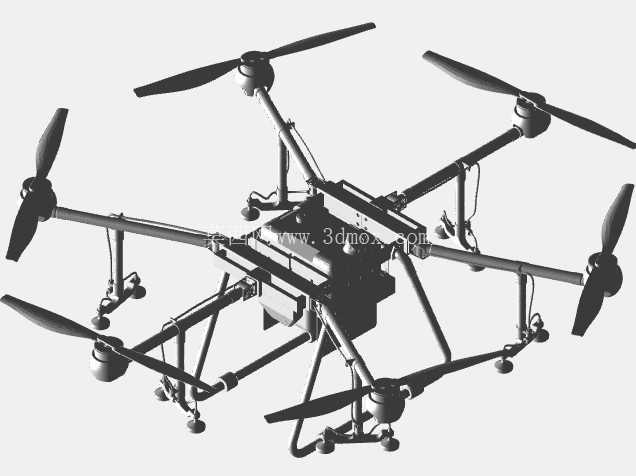

　　这款六旋翼飞行平台的结构设计，最初是面向小地块精准植保、低空航测以及轻载物资投送场景做的适配，在做整体构型的时候，特意选了六轴六旋翼的布局，相比四旋翼机型，单轴动力冗余度更高，哪怕单组动力出现异常，剩余五个旋翼也能维持姿态稳定迫降，不会出现直接坠机的情况，对于作业场景下经常需要在有障碍物的农田、楼宇间穿行的使用需求来说，安全冗余的考量是放在结构设计优先级靠前的位置。

　　在尺寸规划上，做了30毫米、40毫米、50毫米三种机臂中心距的规格区分，不同规格对应不同的起飞重量适配：30毫米中心距的版本主打便携性，机臂采用快拆卡扣结构，拆解后可以放进普通双肩背包，适合单人徒步进入山地、零散梯田这类交通不便的作业区域，搭载轻量化的测绘模块或者小容量药箱，完成小范围的航测或者小地块植保作业；40毫米中心距的版本是通用款，平衡了载重和续航，机臂采用碳管夹片锁紧结构，安装后刚性更好，飞行过程中机臂形变量控制在0.2毫米以内，不会因为高频振动出现旋翼动平衡偏移的问题，可以搭载标准容量的药箱、多光谱相机或者轻量抛投装置，满足大部分常规作业需求；50毫米中心距的版本为重载款，机臂连接座做了加强筋结构，中心板采用双层叠合设计，预留了更大的设备安装空间，可以搭载大容量电池组、重载药箱或者专业级航测设备，适合连片大田的植保作业或者长航时测绘任务。

　　起落架部分采用了高脚架设计，离地高度预留了足够的设备安装空间，不管是挂载下方的药箱喷头、航测吊舱还是抛投装置，都不会在起降过程中出现剐蹭地面的情况，起落架支脚末端做了球形减震脚垫，在不平整的田埂、坡地起降时，可以缓冲落地冲击，避免机身框架出现硬接触损伤。中心板区域做了模块化的安装孔位规划，按照通用的航电设备安装间距预留了M3规格的安装螺孔，飞控、电调、电池、GPS模块等部件都可以直接通过螺孔固定，不需要额外打孔改装，不同功能模块的更换不需要改动主体结构，只需要拆装对应安装位的固定螺丝就能完成切换，大幅降低了不同作业场景下的设备改装成本。

　　旋翼部分的动力安装座做了倾角微调设计，每一组电机座都预留了2度的内倾安装角，这个角度是经过反复飞行仿真验证的，既可以提升飞行过程中的姿态响应速度，又不会因为倾角过大导致额外的动力损耗，在悬停状态下的姿态稳定性比平置电机座的机型提升15%左右，遇到田间3-4级的侧风时，姿态修正的响应延迟更低，不会出现大幅飘移的情况。机臂和中心板的连接位置做了走线槽设计，所有电调的信号线、电源线都可以顺着机臂内部的空腔走到中心板的分电模块，外部没有裸露的线束，既避免了飞行过程中线束被气流吹动带来的振动干扰，也能防止作业过程中树枝、农作物剐蹭线束造成的设备故障。

　　在结构强度校核的时候，针对不同规格的机型都做了过载仿真，30毫米规格的机型可以承受3g的垂直过载，40毫米规格可以承受3.5g过载，50毫米规格可以承受4g过载，完全覆盖作业过程中急停、转向、突风冲击下的受力需求，框架主体的受力节点都做了圆角过渡处理，避免应力集中导致的结构断裂问题。整个机型的结构设计没有做多余的装饰性结构，所有的构型都是围绕作业场景的实际需求展开，不同规格的零部件通用率达到60%以上，日常维护的时候易损件可以通用替换，降低了后期的使用维护成本。
