ISO14582标准内六角沉头螺钉M3M4规格组

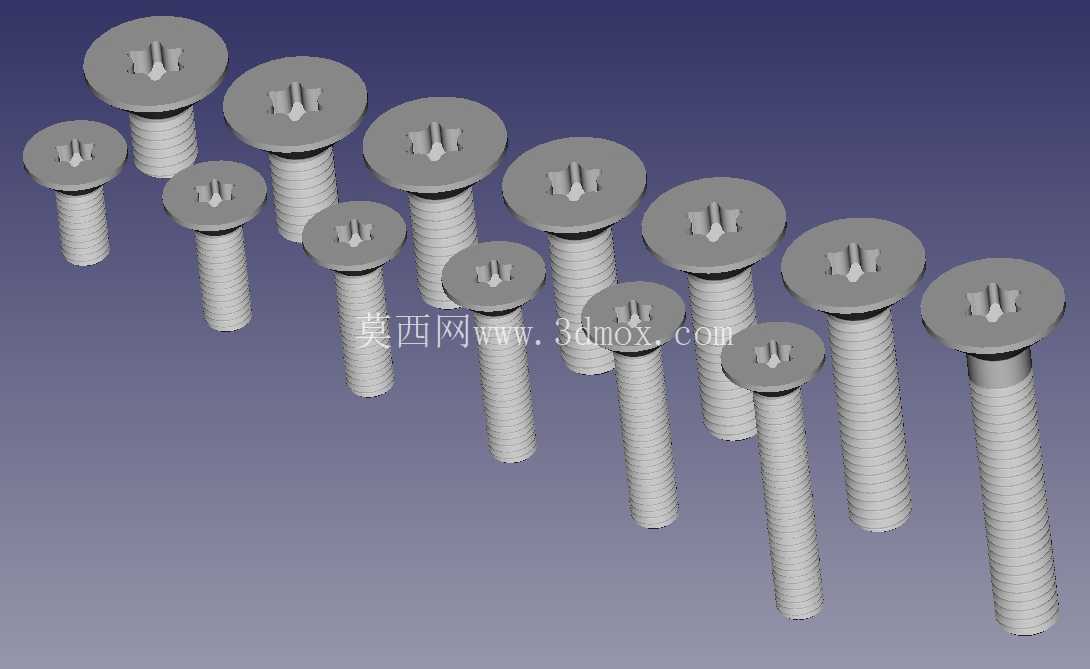

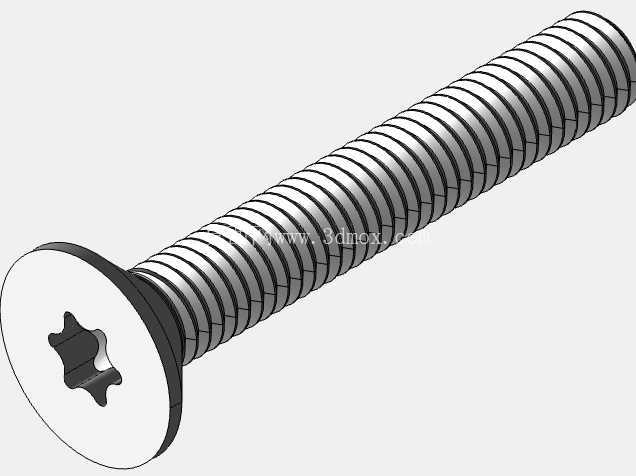

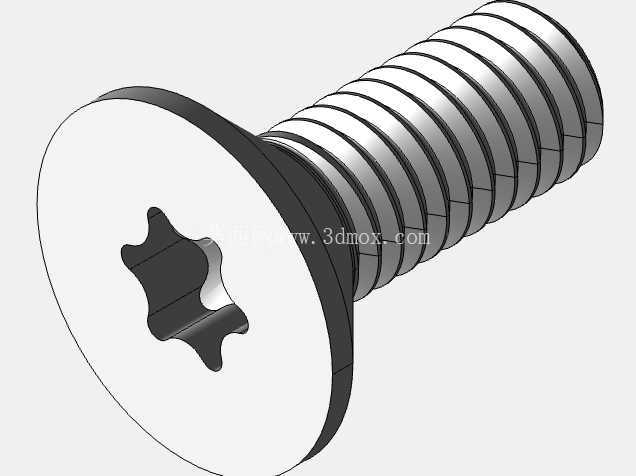

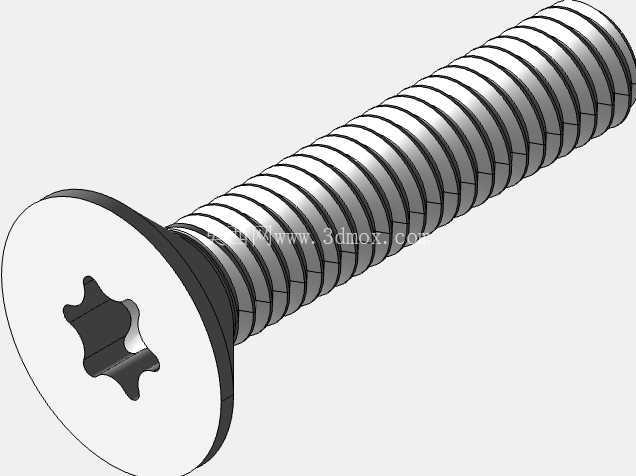

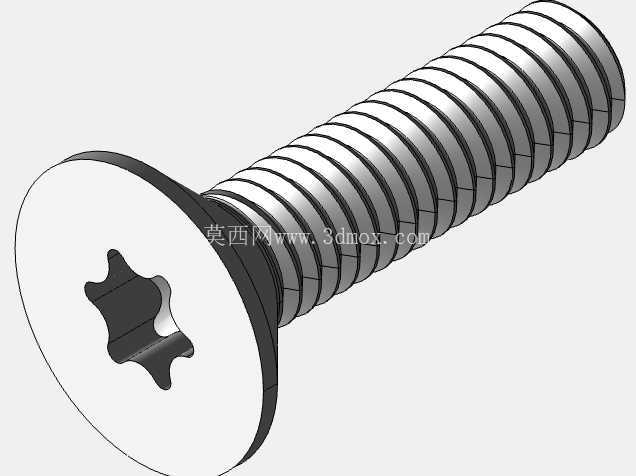

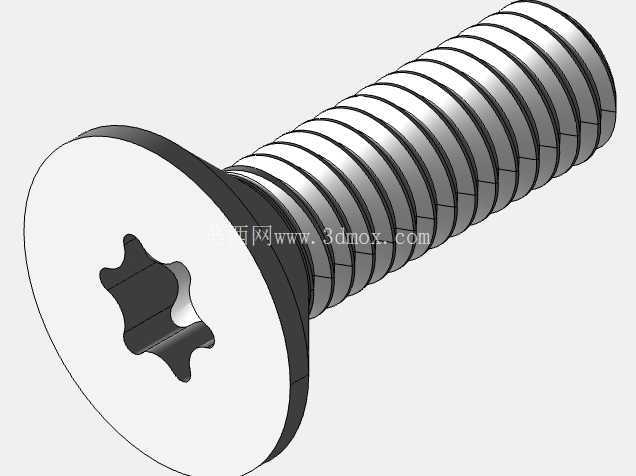

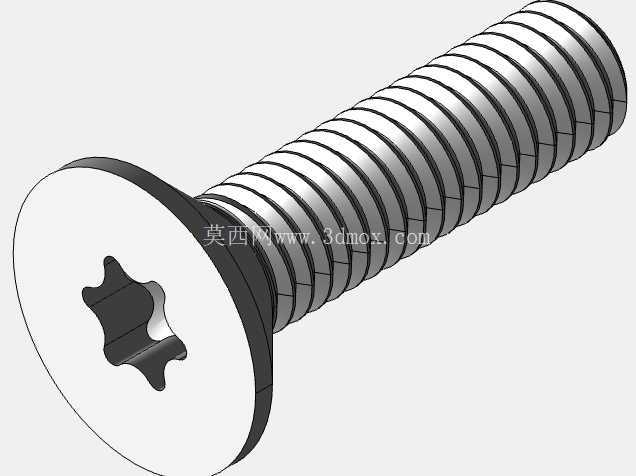

　　在各类机电设备装配、电子工装治具搭建、小型自动化模组组装的场景里，沉头内六角螺钉是出现频率极高的紧固件，尤其是符合ISO14582标准的梅花槽沉头螺钉，凭借槽型受力均匀、沉头安装后表面齐平无凸起的特性，在对装配面平面度有要求的结构中应用广泛。本次梳理的M3、M4规格组，覆盖了小型结构件连接最常用的两个公称直径区间，M3规格长度覆盖8mm至20mm，M4规格长度覆盖8mm至25mm，基本能满足薄板叠装、塑胶壳体与金属支架连接、PCB板辅助固定、小型传动组件锁紧等绝大多数轻载连接场景的需求。

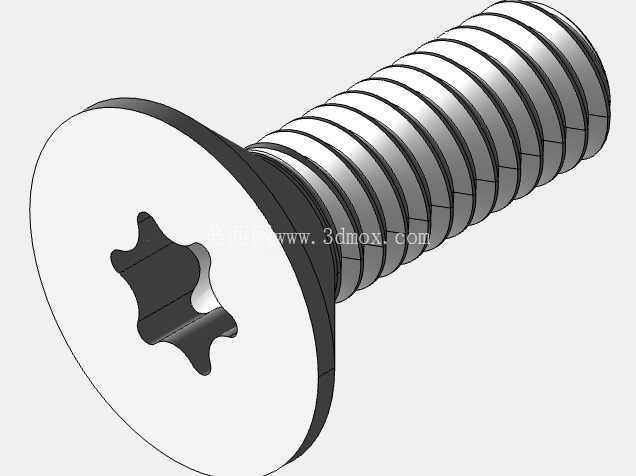

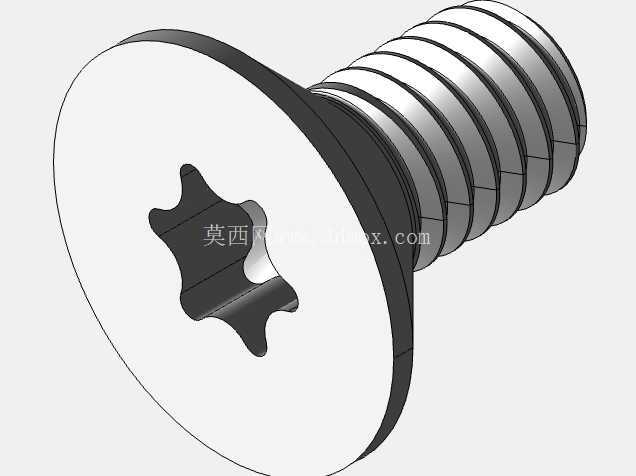

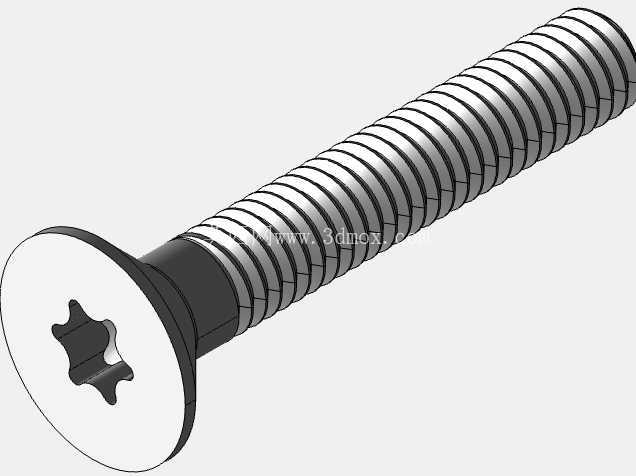

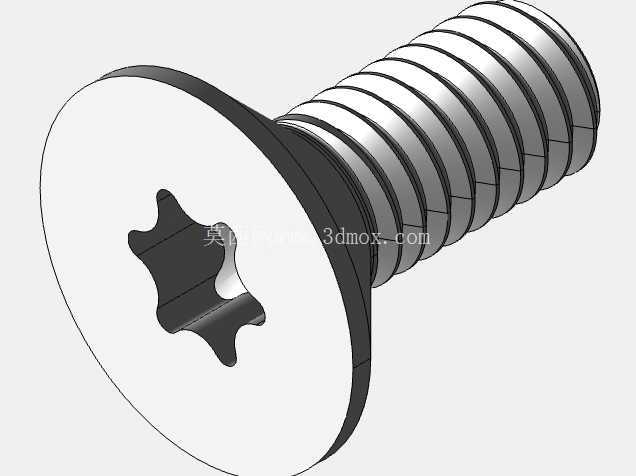

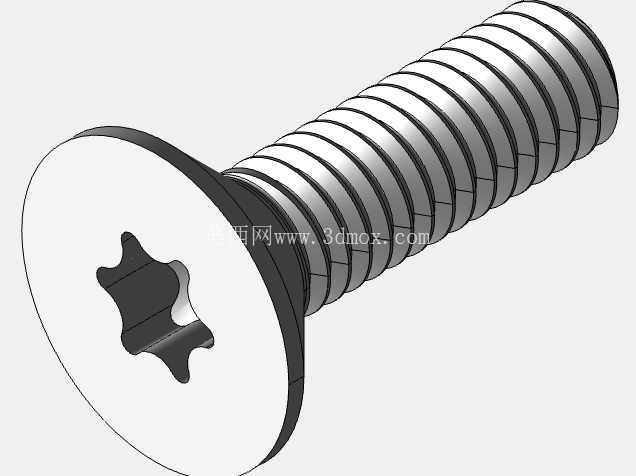

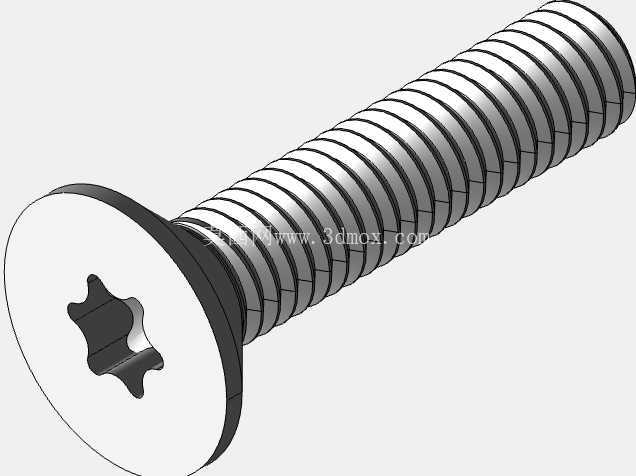

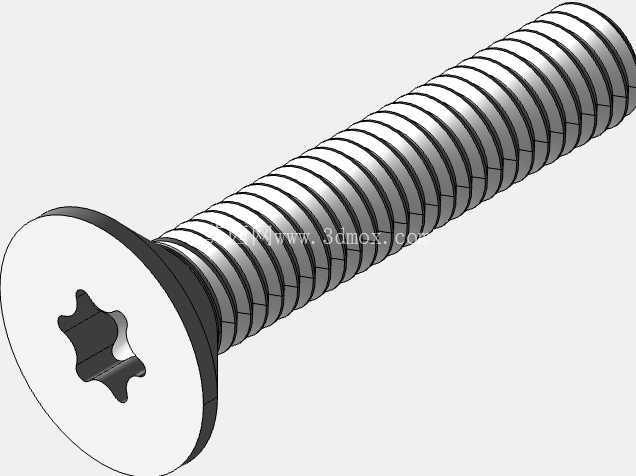

　　从实际选型的角度看，这类沉头螺钉的设计核心在于沉头角度与安装孔的匹配度，ISO14582标准规定的沉头锥角为90度，安装时需要在被连接件上预制对应角度的沉孔，保证螺钉锁紧后头部完全沉入沉孔内，不会突出装配平面，避免后续装配时出现干涉，比如在直线导轨的侧基准面安装、设备外覆盖板的拼接、滑台模组的行程限位块固定场景中，突出的螺钉头部会刮擦移动部件、影响外板的密封贴合度，沉头结构刚好能解决这类问题。槽型采用梅花Torx结构，相比传统内六角槽，梅花槽的受力接触面积更大，拧紧时工具与槽型的贴合度更高，不容易出现滑牙、拧秃的情况，尤其是在需要反复拆装的维护点位，梅花槽的耐用度优势非常明显，其中M3规格对应T10规格的拧紧工具，M4规格对应T20规格的拧紧工具，选型配套工具时可以直接对应，不用反复核对槽型尺寸。

　　从安装边界来看，M3螺钉的沉头最大外径约为5.5mm，预制沉孔的深度需要根据被连接件的厚度调整，保证螺钉头部沉入后不高出平面0.1mm以上，螺纹部分的有效啮合长度需要至少达到3倍公称直径，也就是M3规格啮合长度不小于9mm，M4规格啮合长度不小于12mm，才能保证足够的锁紧力，避免设备运行过程中因为振动出现螺钉松脱的情况。在实际建模装配时，需要注意螺钉沉头部分的避让空间，尤其是在多层板叠装的结构中，底层板的过孔直径要略大于螺钉大径，M3过孔建议取3.4mm，M4过孔建议取4.5mm，避免螺纹刮擦过孔壁产生金属碎屑，影响电气设备的绝缘性能。

　　这类螺钉在交流稳压设备的内部结构装配中也十分常用，比如变压器铁芯的叠片锁紧、控制线路板的支架固定、外壳面板的拼接，都需要用到这类头部齐平的紧固件，避免突出的头部影响内部走线的排布，也能防止尖锐的凸起划伤线缆绝缘层。在做三维装配设计时，直接调用对应长度规格的螺钉模型，可以快速完成整机的BOM统计，不用逐个绘制螺钉模型，能大幅提升结构设计的效率，同时标准件的模型尺寸完全符合ISO标准，装配时不会出现孔位不匹配、沉头深度不对的问题，能减少后续工程图输出、生产加工时的错误率。

　　从功能特性上看，这类沉头螺钉不仅能起到紧固连接的作用，在部分需要定位的场景中，90度的沉头锥面还能起到辅助定位的作用，比如两个需要对齐的薄板件，通过沉头螺钉的锥面配合，可以自动修正少量的孔位偏差，保证装配后两个零件的平面度对齐。在有外观要求的设备外表面，沉头螺钉安装后可以搭配同色的沉头盖帽，实现外表面无凸起、无明显安装痕迹的效果，相比盘头螺钉、圆柱头螺钉的外观表现更好。需要注意的是，这类沉头螺钉的锁紧力方向有一定的锥面分力，不适合用于需要极大预紧力的重载连接场景，在轻载、需要表面齐平的装配场景下，其综合使用体验要优于其他头型的螺钉。
