GX25系列9针M25法兰式圆形连接器

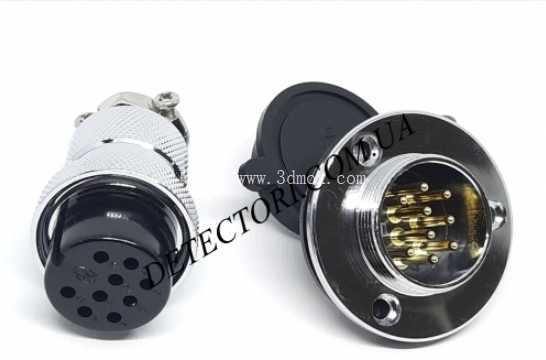

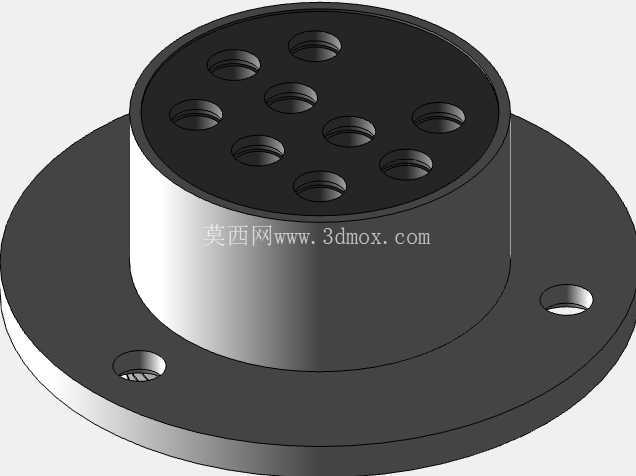

　　在工业电控、音频设备、小型机电装置的布线环节里，这类带法兰固定结构的多针圆形接插件，一直是面板端信号与小功率电源接驳的常用选型，这套GX25规格的9针接插件，就是针对面板嵌入式安装场景设计的对接组件，整套分为公头母座两个配对部分，母座依靠法兰盘上的安装孔固定在设备面板开孔处，公头端则在线束端完成压接或焊接后与母座对插锁紧，整套对接结构自带螺纹锁紧机制，插合后依靠外圈的螺纹咬合实现轴向固定，不会因为设备运行的小幅振动出现松脱退针的问题。从实际安装边界来看，母座法兰适配25mm规格的面板开孔，法兰盘上预留了三个均匀分布的螺钉固定位，安装时在法兰与面板接触面加装配套的橡胶密封垫，拧紧固定螺钉后就能达到IP55的防护等级，

　　能够阻挡日常环境下的粉尘侵入，同时可以应对各个方向的低压喷水溅淋，完全满足普通工业车间、户外便携音频设备的使用防护需求。接触件部分一共设置9个独立触点，每个触点的直径为1.5mm，单针额定载流能力为7A，能够同时承载多路控制信号与小功率供电回路，触点之间的绝缘基座采用电木材质加工，具备足够的介电强度与耐温性能，长期工作的环境温度覆盖-20℃到85℃区间，不会因为常规的设备温升出现绝缘性能下降的问题。在结构设计的细节上，公头端的外壳采用滚花金属外壳，既可以提升插拔操作时的摩擦力，也能实现整体的电磁屏蔽效果，减少外界电磁干扰对内部传输信号的影响；母座端配套了独立的防尘盖，在未插合公头的状态下可以盖住插合面，避免粉尘、

　　金属碎屑落到触点之间造成短路隐患。这类接插件的实际应用场景覆盖非常广，在专业音频领域，这类结构的接插件常被用于麦克风、调音台、功率放大器之间的信号接驳，可靠的机械锁紧结构可以避免演出过程中线缆拉扯导致的信号中断；在工业机电设备里，这类接插件常被用于设备面板与内部模组之间的线缆对接，相比普通的接线端子排，法兰式安装的圆形接插件不需要在面板内部预留大量的接线操作空间，从面板外侧就可以完成线缆的插拔维护，大幅降低设备后期检修的操作难度；在业余无线电设备、小型机电控制装置的制作中，这类标准化的接插件也被大量用于外接模块的信号扩展，统一的安装尺寸可以让不同制作者设计的设备实现接口通用，降低模组之间的对接适配成本。

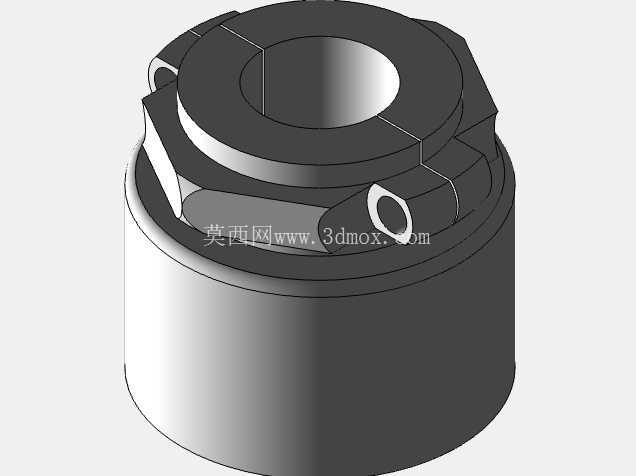

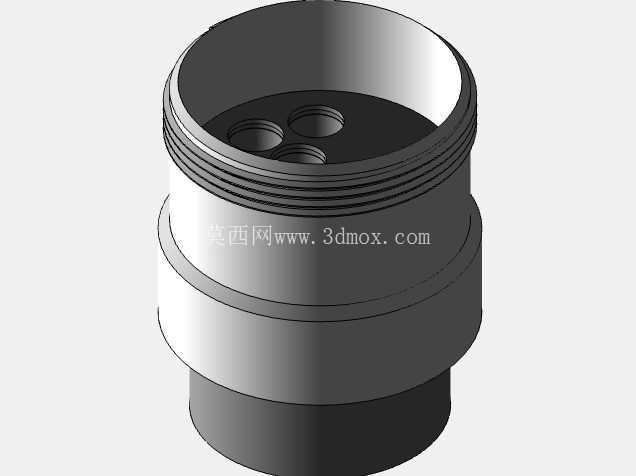

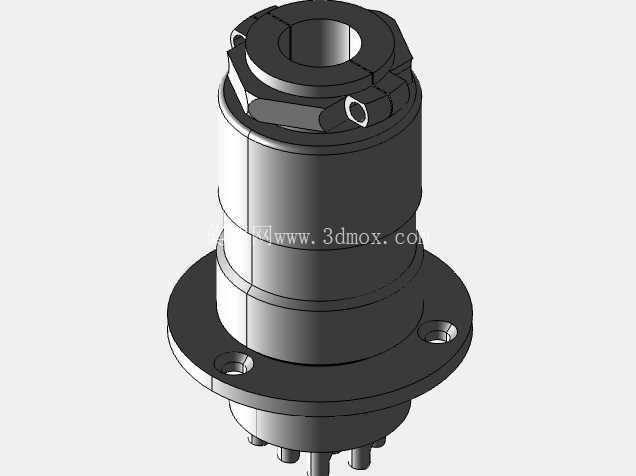

　　建模过程中需要重点关注几个配合尺寸的公差控制：首先是插合面的触点同轴度，公针与母孔的位置度偏差需要控制在0.1mm以内，否则会出现插合卡滞、个别触点接触不良的问题；其次是法兰盘的安装孔位分度，三个固定孔需要沿圆周均匀分布，与面板开孔的同轴度偏差不能超过0.2mm，避免安装时出现螺钉无法对齐孔位的情况；另外是锁紧螺纹的配合公差，公头与母座的螺纹需要采用中等精度的间隙配合，既要保证手动旋转锁紧时的顺畅度，也要避免螺纹间隙过大导致插合后出现径向晃动。整套接插件的线缆端适配最大直径11.5mm的线缆，线缆入口处采用橡胶塞进行密封锁紧，既可以固定线缆防止拉扯时芯线受力，也能填补线缆与外壳之间的缝隙，提升尾部的防护能力。在实际选型使用时，需要注意触点的载流冗余，如果是用于电源回路传输，建议单针的实际工作电流不超过额定值的70%，避免长期满负荷工作导致触点发热氧化，降低接插件的使用寿命；如果是用于高频信号传输，还可以根据需求将金属外壳可靠接地，进一步提升屏蔽性能，减少信号传输过程中的干扰损耗。
