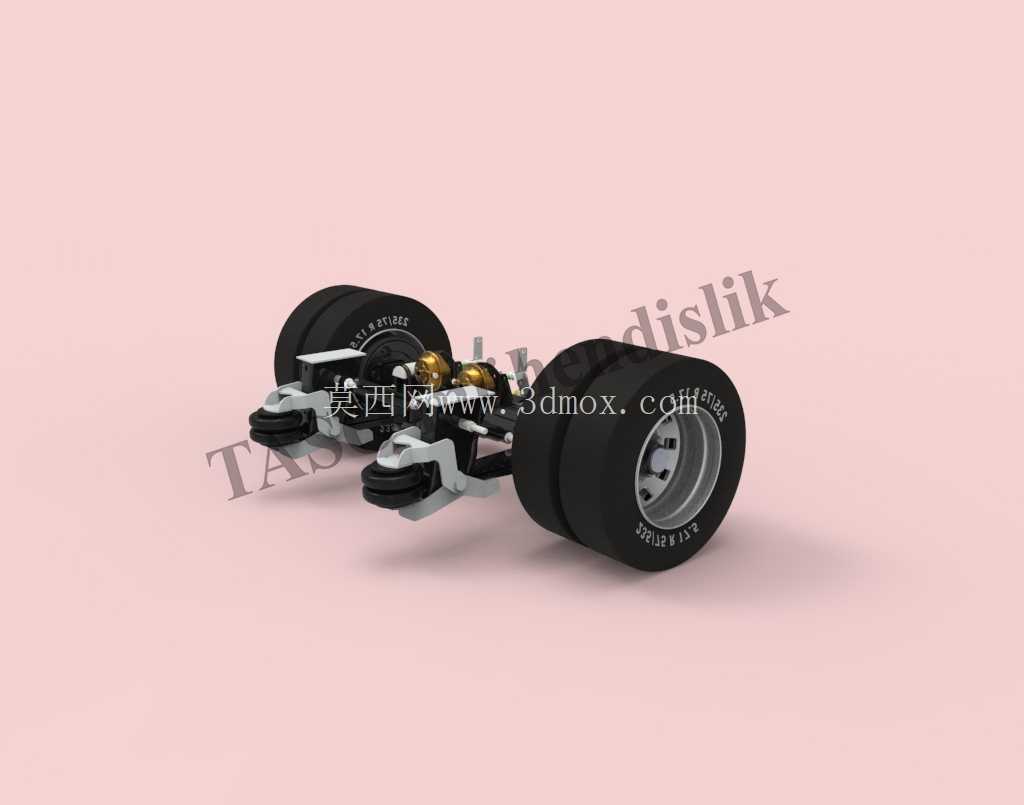

重载商用车双轮胎悬架车桥总成结构

　　该结构属于重载商用车底盘行走系统的核心承载部件，主要应用于货运挂车、重型自卸车、特种工程作业车辆的非驱动承载桥位，承担整车垂直载荷传递、行驶过程中路面冲击缓冲、轮胎定位约束的核心功能，是保障重载车辆复杂路况行驶稳定性的关键结构单元。从实际工况适配角度出发，该结构采用双胎并装的轮端布局，单轮端匹配两条重载子午线轮胎，相比单胎配置可将单桥承载能力提升60%以上，同时单胎爆胎后剩余轮胎仍可支撑车辆低速驶离危险路段，大幅降低干线物流、矿区运输场景下的行驶故障风险。结构设计层面，轮端轮毂采用圆锥滚子轴承配对安装的结构，可同时承受径向载荷与转弯工况下的轴向侧向力，轴承预紧间隙通过轴端锁紧螺母调整，预留0.02-0.05mm的合理工作间隙，

　　避免热胀工况下轴承烧蚀，同时保证轮端转动无旷量。悬架部分采用渐变刚度钢板弹簧作为弹性元件，主簧片端部采用卷耳结构与车架吊耳铰接，副簧在载荷达到额定值80%时开始接触承压，可兼顾空载行驶的平顺性与满载状态的承载刚性，钢板弹簧各片之间加装减磨垫片，降低片间摩擦造成的异响与磨损。制动组件集成在轮毂内侧，采用鼓式制动结构，制动气室推杆直接驱动凸轮轴张开制动蹄，制动扭矩大，抗热衰退性能强，适配重载车辆长下坡制动的工况需求，制动间隙可通过调整臂自动补偿，减少日常维护工作量。安装边界层面，该总成的钢板弹簧卷耳中心距为1350mm，适配国内主流重载商用车的车架宽度参数，板簧安装面到轮心的空载高度为320mm，满载动行程为120mm，

　　静挠度控制在35-40mm区间，可匹配大部分重载车型的悬架行程设计要求；轮端螺栓孔分布圆直径为285.7mm，采用10颗M22高强度轮胎螺栓固定轮辋，适配8.5-20英寸标准重载轮辋，轮胎安装后单侧总宽度为340mm，双胎并装间隙预留25mm，避免行驶过程中轮胎摩擦过热。设计过程中针对车桥轴体进行了有限元强度校核，在1.5倍额定载荷的冲击工况下，轴体最大应力出现在板簧安装座圆角位置，应力值低于材料屈服强度的60%，满足重载工况的疲劳寿命要求；转向节（若为转向桥）主销后倾角设置为3度，内倾角设置为7度，保证车辆直线行驶稳定性与转向回正能力。该结构的所有铰接点均配置黄油嘴预留润滑通道，日常维护时可直接加注润滑脂，无需拆解结构，

　　降低运维成本；轮端密封采用双唇口油封结构，可防止齿轮油泄漏与外部泥水、粉尘进入轮毂腔体，延长轴承使用寿命。在实际整车匹配过程中，该总成可通过调整钢板弹簧的片数、厚度适配不同吨位的承载需求，从20吨级到40吨级的承载桥均可通过该基础结构改型实现，零部件通用化率达85%以上，可大幅降低生产制造与备件储备成本。针对矿区非铺装路面的使用场景，该结构还可在板簧位置加装横向稳定杆，提升侧倾刚度，减少车辆转弯时的侧倾角度，提升恶劣路况下的行驶安全性；轮端可选装轮边减速结构，进一步提升桥总成的减速比，增大输出扭矩，适配低速重载的工程作业需求。
