皮卡货厢防滚架结构设计

　　该结构为适配皮卡车型货厢区域加装的防滚防护构件，主要应用场景集中在皮卡后货厢的乘员防护、货厢装载限位以及越野工况下的车体结构补强领域。在实际使用过程中，这类构件首先承担的是防滚防护功能，当车辆在非铺装路面行驶出现侧倾风险时，架体能够率先承接外力冲击，避免货厢区域直接受压变形，同时也能对驾驶室后部形成结构支撑，降低碰撞过程中驾驶室形变的概率。其次在日常装载作业中，架体可作为货厢高位装载的限位结构，防止长尺寸货物在急加速、急制动工况下向前滑移撞击驾驶室后围，也可配合绑带、绳钩实现异形货物的固定，拓展货厢的装载适配性。

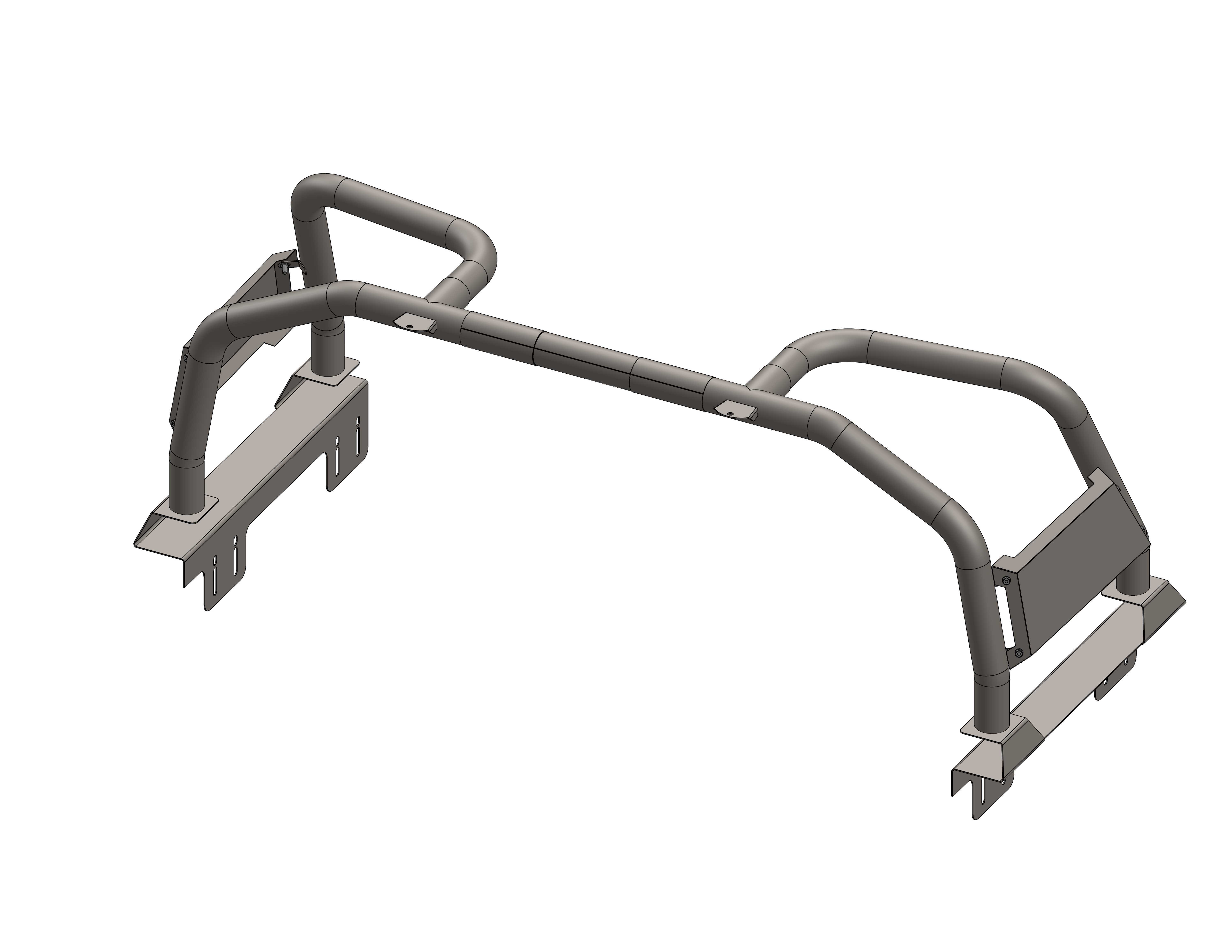

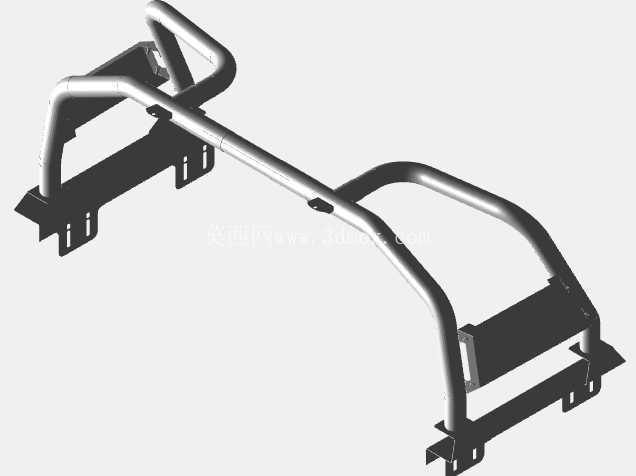

　　从设计思路层面来看，整体采用弯管焊接框架搭配钣金安装支座的组合结构，主受力管段选用大管径无缝钢管弯折成型，弯折处采用大圆弧过渡设计，避免直角弯折带来的应力集中问题，管段之间的连接节点采用满焊工艺处理，焊后做打磨平滑处理，降低应力集中系数。两侧的安装支座采用厚钢板冲压折弯成型，支座上预留多组螺栓安装孔位，可直接适配多数主流皮卡车型货厢前部的原厂安装点位，无需在货厢底板上额外打孔破坏原有车体结构，安装时仅需对准孔位拧入固定螺栓即可完成装配，大幅降低加装作业的施工难度。

　　结构的外形尺寸充分考虑了皮卡货厢的安装边界，整体宽度与货厢内宽保持匹配，架体最高点不超过驾驶室顶部高度，避免加装后影响车辆整体通过性，也不会对驾驶员的后方视野造成过多遮挡。架体两侧的竖向支撑管段沿货厢前侧围板布置，不会侵占货厢内部的有效装载空间，横向连接管段设置在架体中上部，既保证了整体框架的结构刚性，也可作为辅助扶手使用，方便人员攀爬货厢时借力。两侧的钣金支撑板除了承担连接固定作用外，也可作为小型附件的安装基座，用户可根据使用需求在板面上加装辅助灯、工兵铲固定架等越野配套附件，拓展构件的附加功能。

　　在结构强度设计上，通过有限元仿真对侧翻冲击、正向碰撞等极端工况做了受力校核，主框架管段的壁厚选择兼顾了结构强度与整体重量，避免加装后给车辆带来过多的簧下质量负担，影响车辆的燃油经济性与操控表现。所有外露的金属构件表面均做了喷塑防锈处理，可适应户外多雨、多尘的复杂使用环境，长期使用不易出现锈蚀掉漆的问题。架体与货厢接触的安装面之间加装橡胶减震垫，能够缓冲车辆行驶过程中产生的震动，避免金属硬连接带来的异响问题，同时也能防止安装部位的车漆被摩擦破损，降低车体锈蚀的风险。
