SAB恶鬼770遥控直升机机身结构三维设计

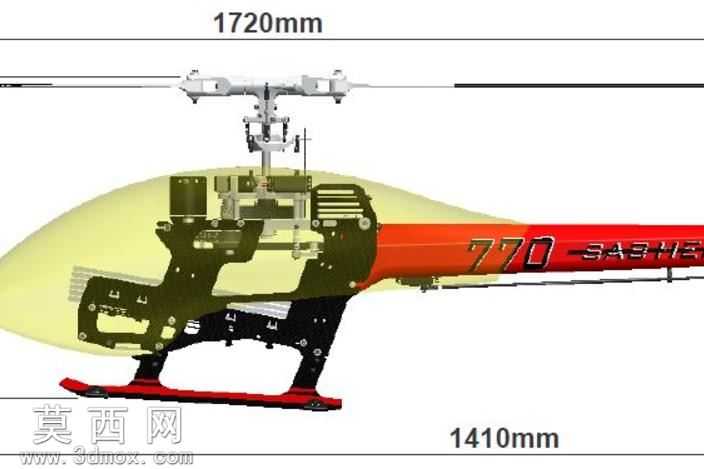

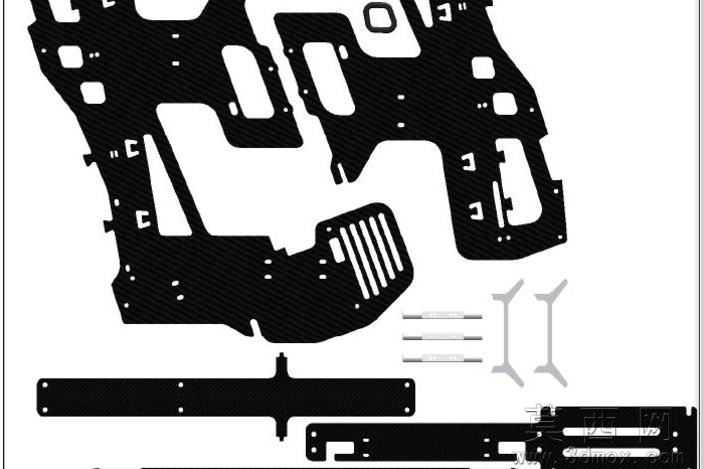

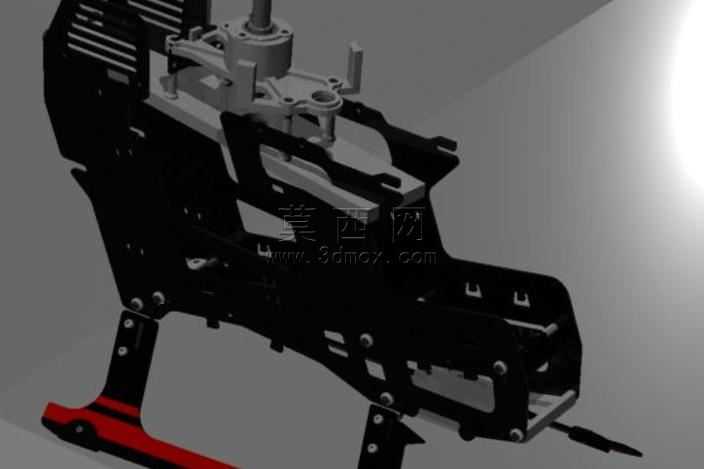

本作品为SAB恶鬼770遥控直升机的机身主体结构三维建模成果，建模过程参考官方公开的产品手册图像资料完成，整体围绕航模直升机的核心承载结构展开设计。建模阶段优先还原机身主框架的装配逻辑，对侧板、主轴安装座、舵机固定位、起落架连接座等核心受力部件进行了特征还原，通过拉伸、切除、阵列等基础建模命令构建各零件的基础形态，针对框架上的镂空减重结构、螺丝安装孔位、卡扣定位槽等细节特征做了对应刻画，保证各部件之间的装配对位关系符合航模直升机的实际安装逻辑。材质渲染阶段区分了不同部件的材质属性，机身主体侧板采用哑光黑色硬质工程塑料材质，调整粗糙度参数模拟航模常用玻纤板材的磨砂质感，金属结构件采用银灰色金属材质，添加轻微的反射效果还原铝合金加工件的表面质感，起落架滑橇部分采用红黑撞色的耐磨工程塑料材质，区分不同功能部件的视觉差异。结构设计上重点还原了直升机机身的分层布局逻辑，预留了主轴传动、舵机安装、电池舱、电调安装的对应空间，框架上的加强筋结构按照参考资料的形态做了还原，保证模型结构的视觉合理性。需要说明的是，由于参考资料仅为官方手册的平面图像，未获取到精确的尺寸参数，当前模型的详细尺寸与实际产品存在一定偏差，且模型仅完成了机身主体框架部分的构建，未包含旋翼头、尾管、传动系统、电子设备等附属部件，属于未完成的框架参考模型，可作为航模直升机结构设计的参考基底，使用者可在此基础上补充完善其余系统部件，调整各部分尺寸参数以匹配实际设计需求，也可用于航模结构认知、装配逻辑演示等相关场景。
