高精度机械式游标卡尺结构设计方案

　　在机械加工现场的工序间检测环节，游标卡尺是一线操作人员随身携带的基础测量器具，从毛坯件的余量核查，到精加工后的尺寸初检，再到装配环节的配合间隙确认，都能看到它的使用场景。不同于实验室环境下使用的高精度光学测量设备，游标卡尺不需要外接电源，也无需复杂的校准预热流程，在车间复杂的温湿度、油污环境下依然能保持稳定的测量可靠性，是机加工、钣金、模具维修等岗位不可或缺的随身检测工具。

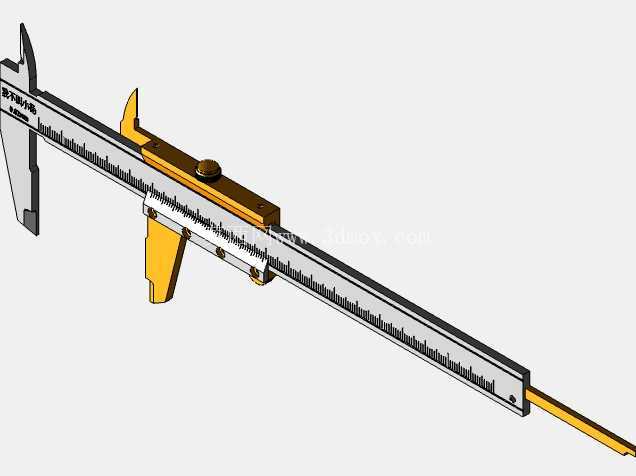

　　这款游标卡尺的结构设计完全贴合实际操作的人机需求，主尺采用长条形不锈钢基材的一体化结构，尺身刻度采用激光蚀刻工艺，避免长期摩擦导致刻度磨损模糊，主尺的测量范围覆盖日常加工场景最常用的0到150毫米区间，尺身厚度控制在合理范围，既保证手持时的结构刚性，不会因为轻微受力产生形变影响测量精度，又不会因为过重导致长时间手持操作产生疲劳。尺身正面的主刻度每格间隔1毫米，刻度线的宽度严格控制，保证读数时的视线对齐精度，尺身边缘做了倒钝处理，不会在操作时划伤操作人员的手部。

　　滑动游框是整个卡尺的核心功能部件，游框与主尺的配合面采用精密研磨工艺，配合间隙控制在微米级，既保证滑动时的顺畅度，不会出现卡滞或者晃动的情况，又能避免间隙过大导致的测量误差。游框上方设置了锁紧螺钉，当需要将测量尺寸固定进行比对或者读数时，拧紧锁紧螺钉即可将游框固定在主尺的对应位置，防止移动过程中尺寸偏移。游框上的游标刻度采用差分度设计，通过主尺与游标尺的刻度差值实现0.02毫米的读数精度，满足绝大多数常规加工场景的精度要求，不需要依赖千分尺就能完成大部分尺寸的快速检测。

　　测量爪的结构设计充分考虑了不同测量场景的需求，上方的内测量爪用于测量工件的内径、槽宽等内尺寸，爪端的圆弧过渡设计可以保证深入孔内时与孔壁的良好贴合，避免因为测量爪的棱边接触导致测量值偏小；下方的外测量爪用于测量工件的外径、长度、厚度等外尺寸，测量面经过淬火处理，表面硬度达到HRC58以上，长期使用不会因为磨损导致测量面平面度下降，影响测量精度。尺身尾部的深度测量杆与游框联动，当游框滑动时深度杆同步伸出，可以直接测量孔的深度、台阶高度等尺寸，深度杆的端面与主尺尾部端面保持严格齐平，保证深度测量的基准准确。

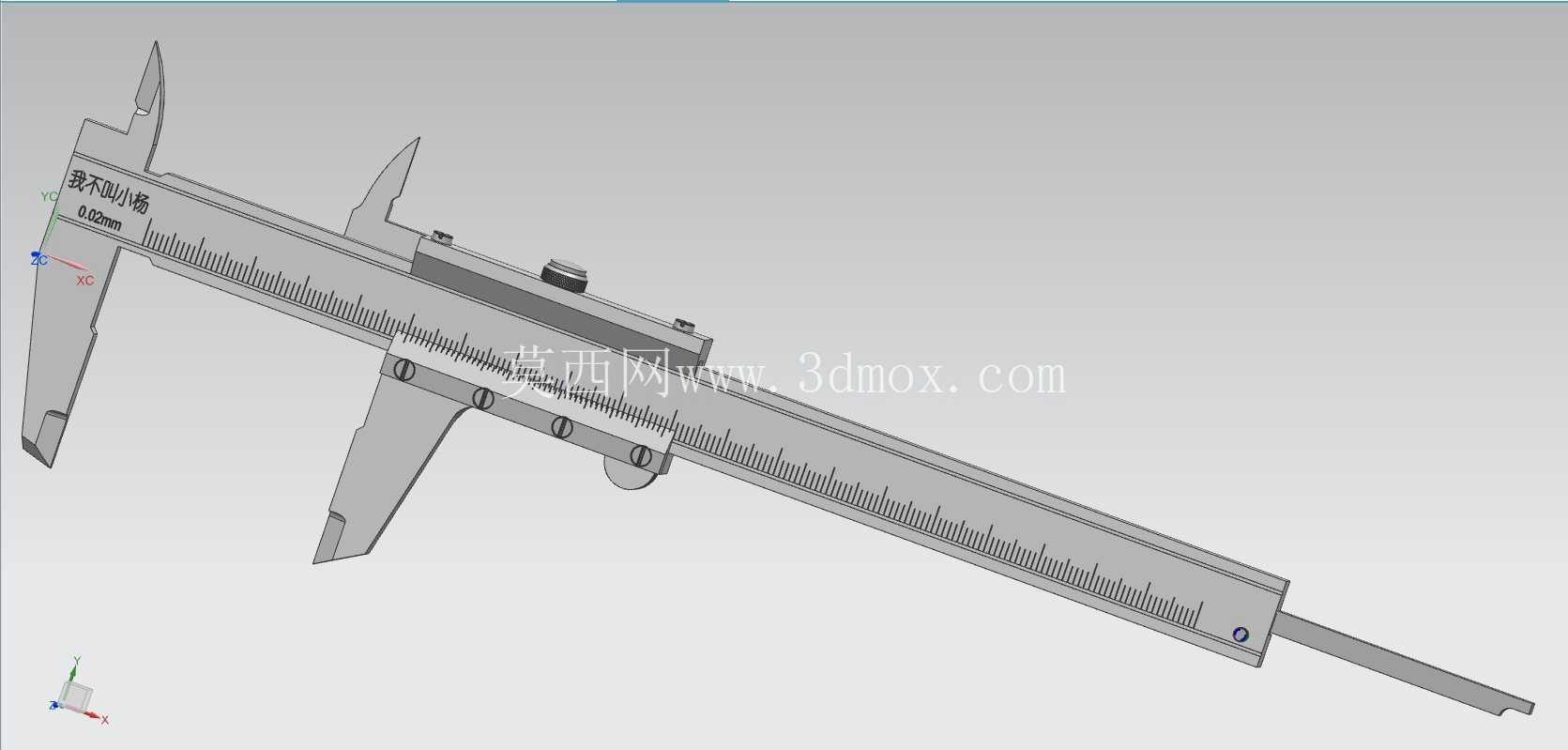

　　从建模的结构逻辑来看，整个卡尺的装配关系完全还原实物的配合公差，主尺与游框的配合面设置了合理的间隙约束，模拟实际滑动时的运动状态，测量爪的测量面设置了平行度、平面度的形位公差约束，还原实际产品的精度要求。所有的刻度标识都按照实物的比例进行排布，读数位置的对齐关系与实物完全一致，可用于机械测量教学的演示场景，也可以作为五金工具类产品的结构设计参考。在实际使用中，这款卡尺可以完成外尺寸、内尺寸、深度三类常见尺寸的快速测量，不需要更换测量头，单把工具就能覆盖车间80%以上的常规尺寸检测需求，相比专用测量设备，它的便携性和通用性优势十分明显，即使是没有经过长期专业训练的操作人员，经过简单的读数培训就能快速上手使用。

　　结构设计上还充分考虑了日常维护的需求，游框与主尺之间的配合间隙可以通过调节螺钉进行微调，当长期使用出现磨损导致间隙变大时，不需要更换整个部件，只需要微调调节螺钉就能恢复合适的配合松紧度，延长工具的使用寿命。尺身的不锈钢材质具备良好的防锈性能，日常使用中接触到切削液、油污也不会轻易生锈，只需要使用后擦拭干净就能长期保持良好的使用状态。整个卡尺的外形轮廓符合人体工程学设计，手持时拇指刚好可以搭在游框的滚轮位置，单手持尺就能完成滑动调节、锁紧、读数的全套操作，另一只手可以持握工件，单人就能完成测量操作，大幅提升检测环节的工作效率。
