方管圆角弯弧定位校验样板

　　这款样板主要面向金属方管框架制作、护栏弯弧、支架折弯和现场修配场景，解决方形管材在圆角过渡处难以快速比对弧度、确认弯制余量的问题。车间里加工方管圆弧段时，单靠卷尺或角度尺很难判断外轮廓是否顺滑，尤其多根管材需要统一曲率时，反复上机调整既占用设备工时，也容易因回弹差异造成成批构件不一致。该样板把常用圆弧刻度、直线刻度和端部对位结构集中在一块薄板件上，操作人员可在弯管机、卷板设备或手工修配工位旁直接贴靠工件，通过轮廓缝隙判断弯弧是否到位。

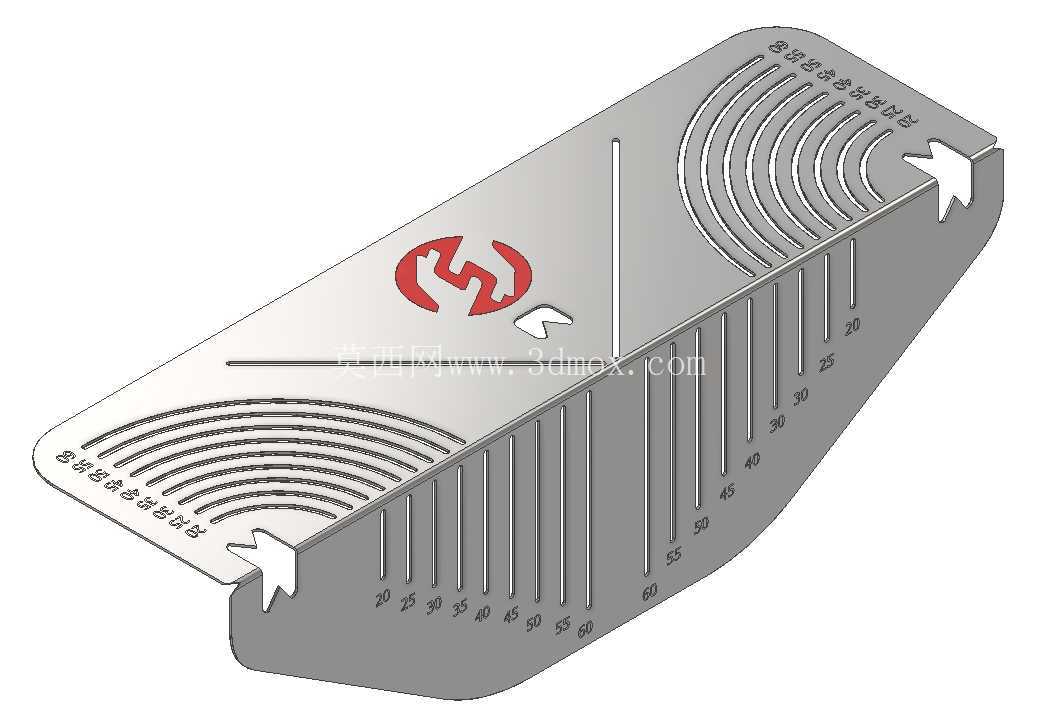

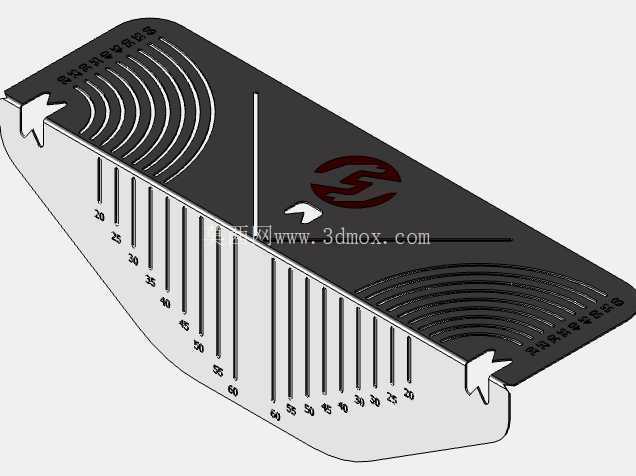

　　从结构思路看，样板主体采用扁平金属板形态，两侧布置多组同心圆弧槽线，对应不同半径的圆角过渡；板边保留一排线性刻度，用于读取方管直段长度、切点位置和弯弧延伸范围。端部箭头形缺口并非装饰结构，而是作为靠位边界，贴合方管端头或已加工基准边后，能够快速固定测量姿态，避免样板斜放造成弧度误判。板面中部的标识区域用于区分正反面和操作方向，薄型轮廓便于插入框架间隙，在已拼装的机架、护栏或设备外护件上也能完成复核。

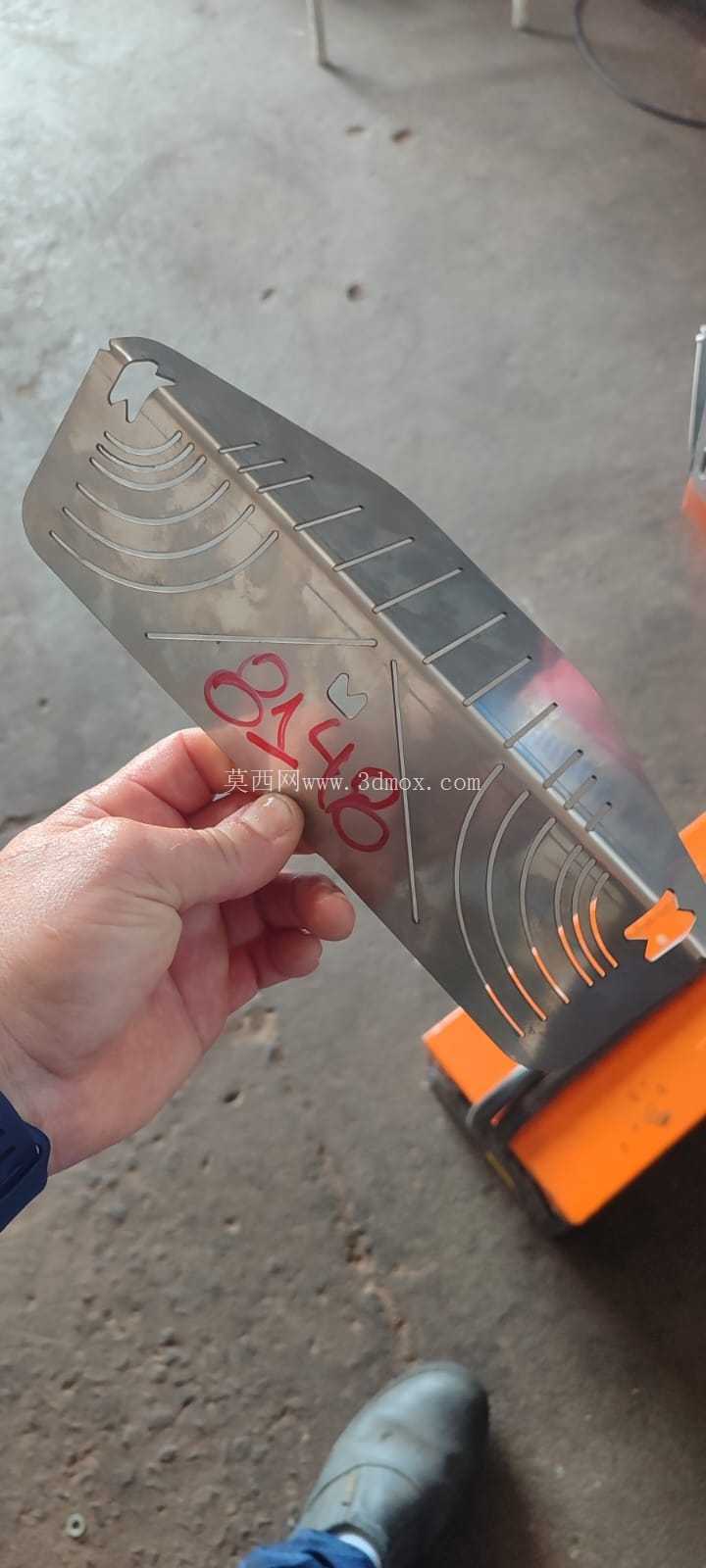

　　实际使用时，先将方管待弯区域表面清理干净，把样板端部基准边靠住管材端面或预设切点，再让圆弧线与方管外侧弯弧轮廓对齐。若工件弧线与某一档圆弧线完全贴合，说明当前曲率接近目标值；若两端贴合而中部悬空，多为弯弧不足；若中部贴死而两端张口，则提示过弯或局部曲率突变。线性刻度可同步核对直段保留长度，减少弯弧后再切割造成的尺寸偏差。对于护栏、机架、车辆附件和展示架这类由多根方管组成的构件，样板还能作为首件确认和工序间传递的实物标准，使弯管、焊接、打磨各环节对同一轮廓形成一致判断。

　　外形设计上，样板整体为手持薄板件，边缘做了便于抓握和对位的轮廓处理，厚度方向不需要占用较大安装空间，也不存在固定安装基面。它不属于联机设备，而是随工件移动的检测辅具：在原材料区可用于划线定位，在弯制工位可用于过程校验，在焊接拼装区可用于检查装配后外轮廓，在返修工位则能快速指出需要继续施压或修磨的区段。板体上的圆弧档位覆盖小半径紧凑弯角到大半径平缓过渡，线性刻度沿侧边连续布置，读数方向与弯弧延伸方向一致，减少操作人员换算步骤。

　　建模时需要重点保证圆弧槽线的同心度、刻度间距和端部靠位边的垂直度。薄板虽然结构简单，但刻度线若在折弯、拉伸或打印过程中发生比例失真，会直接影响现场判断；因此轮廓基准、刻度面和标识面应保持在同一稳定平面上，圆弧档位之间留出足够视觉间隔，避免贴靠工件后线条混淆。端部箭头缺口的宽度和深度要兼顾可视性与结构强度，过窄容易在频繁磕碰后变形，过宽则会降低端头定位精度。板边可按实际加工条件选择激光切割、水切割或钣金成形，刻度线采用浅槽、蚀刻或印刷均可，但应保证耐磨且不形成影响贴靠的凸起。

　　在方管焊接框架生产中，圆角位置往往决定外观质量和装配干涉。弯弧不足会使框架转角生硬，护板或外包件无法贴合；过弯则可能挤占内部线路、滚轮或连接件空间。该样板把弧度判断和直段测量合并到一次靠模动作中，适合小批量多品种车间使用，也便于在没有复杂测量臂的条件下完成快速质检。对于需要四方管连续弯制、对称构件配对加工的工况，可按左右件或不同管径准备对应样板，使首件调试、过程抽检和完工复核都围绕同一轮廓基准展开。
