重型双转子锤式矿石破碎设备结构设计

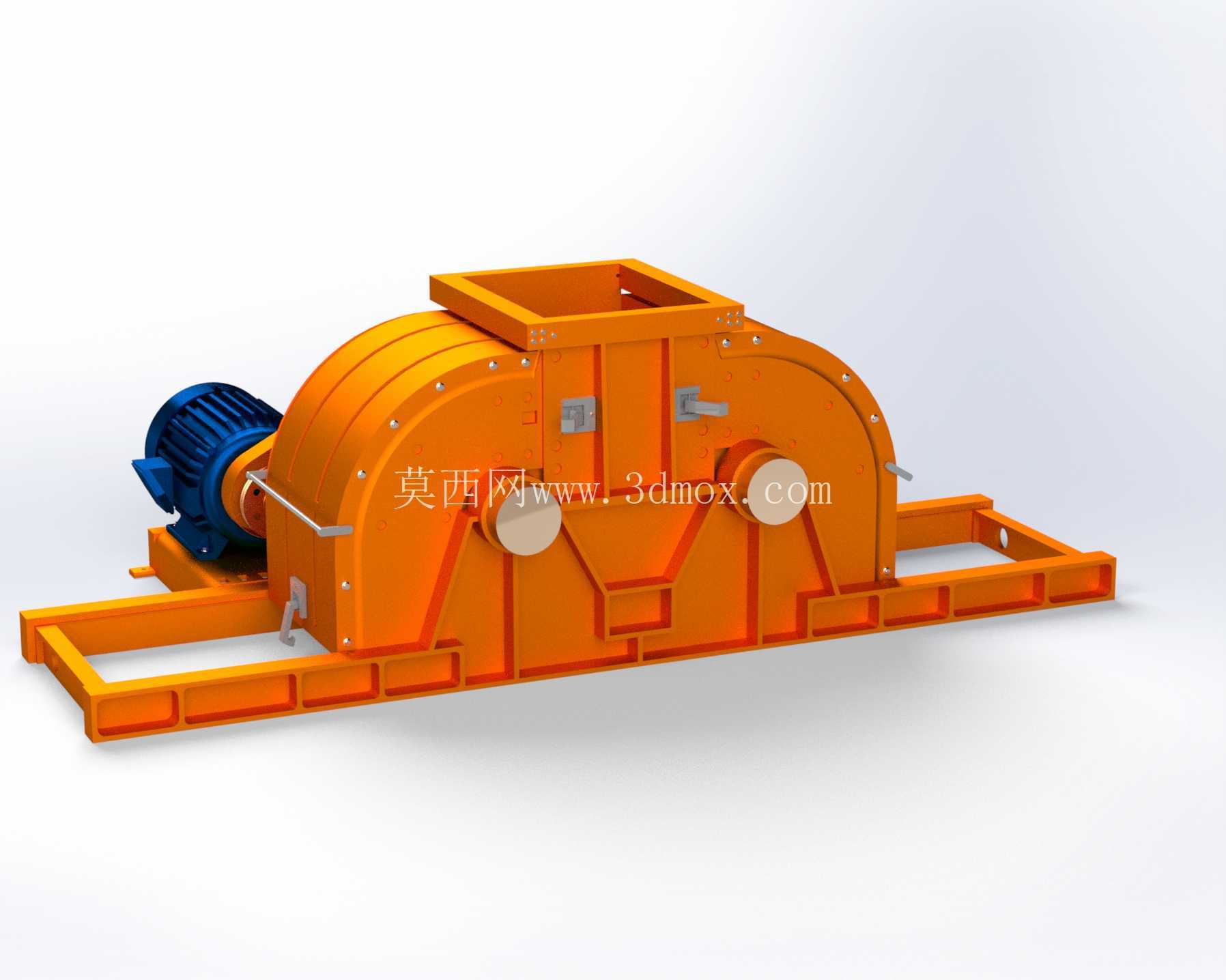

　　在矿山开采、骨料生产、水泥熟料预处理这类连续化大产量作业场景里，单转子锤破往往会遇到处理硬度偏高物料时通过量不足、易损件损耗过快的问题，双转子锤式粉碎设备的结构设计，正是针对这类工况痛点做的定向优化。从整机布局来看，两套对称布置的转子组件分别搭载独立驱动单元，两个转子相向转动形成的咬合破碎腔，能让进入腔体内的物料同时受到两个方向的锤击、剪切、碰撞作用，相比同功率单转子设备，对高硬度花岗岩、玄武岩、水泥熟料的处理效率能提升四成以上，同时出料粒度的均匀性更优，能减少后续筛分环节的循环负荷。

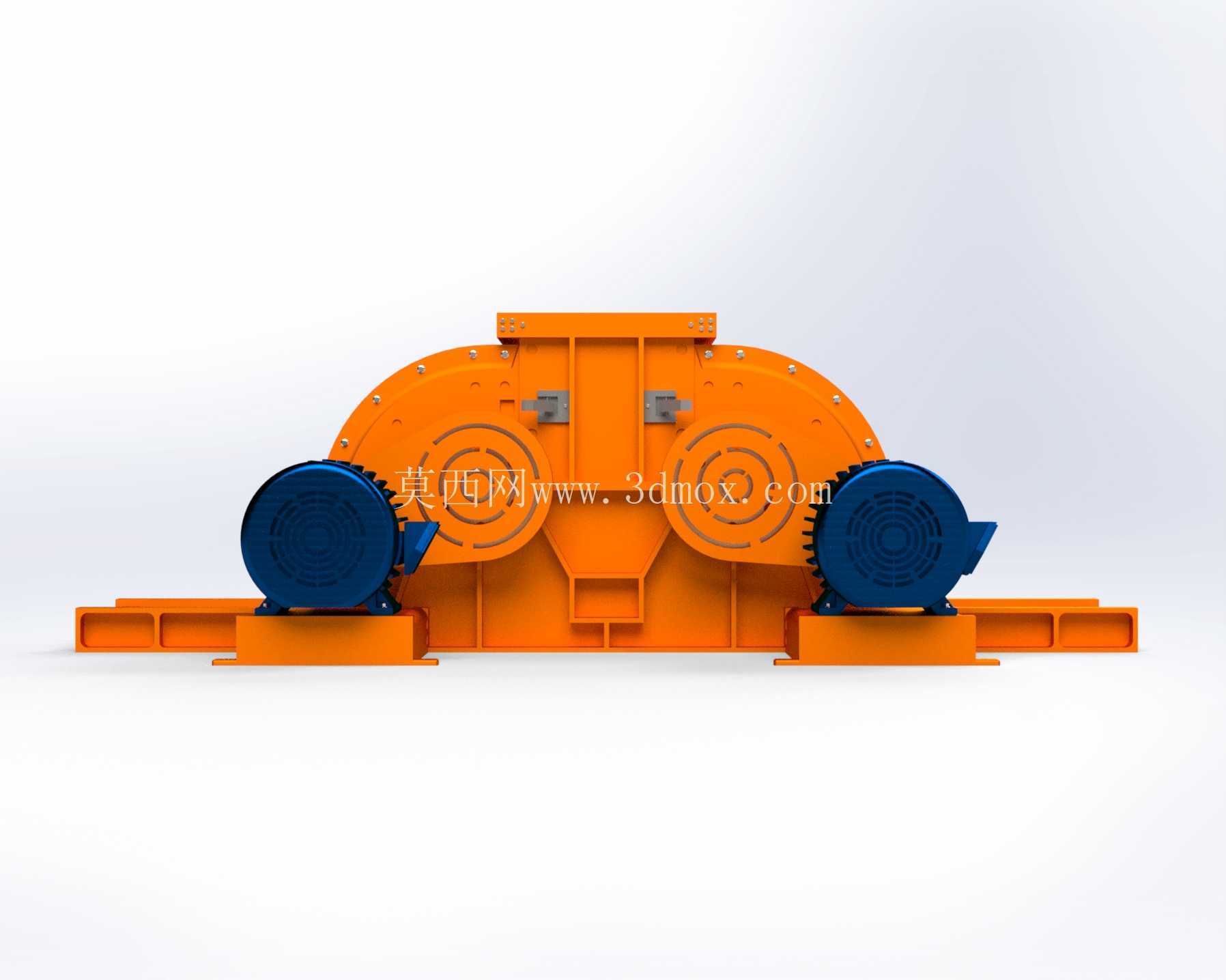

　　设计阶段首先要明确安装边界的约束，这类重型破碎设备通常布置在骨料生产线的粗碎之后、中细碎环节之前，或者作为水泥生产线的熟料一段破碎设备，整机底座采用一体化焊接箱型结构，安装时需要匹配预埋地脚螺栓的孔位间距，设备进料口的中心高度要和上游给料设备的出料溜槽高度对齐，避免落料偏载造成转子单侧磨损加剧；两侧驱动电机的安装座预留了滑轨调节余量，方便三角带张紧度的调整，同时电机和转子之间的带轮防护罩要和周边检修通道预留不小于800mm的安全距离，满足日常巡检、易损件更换的操作空间要求。

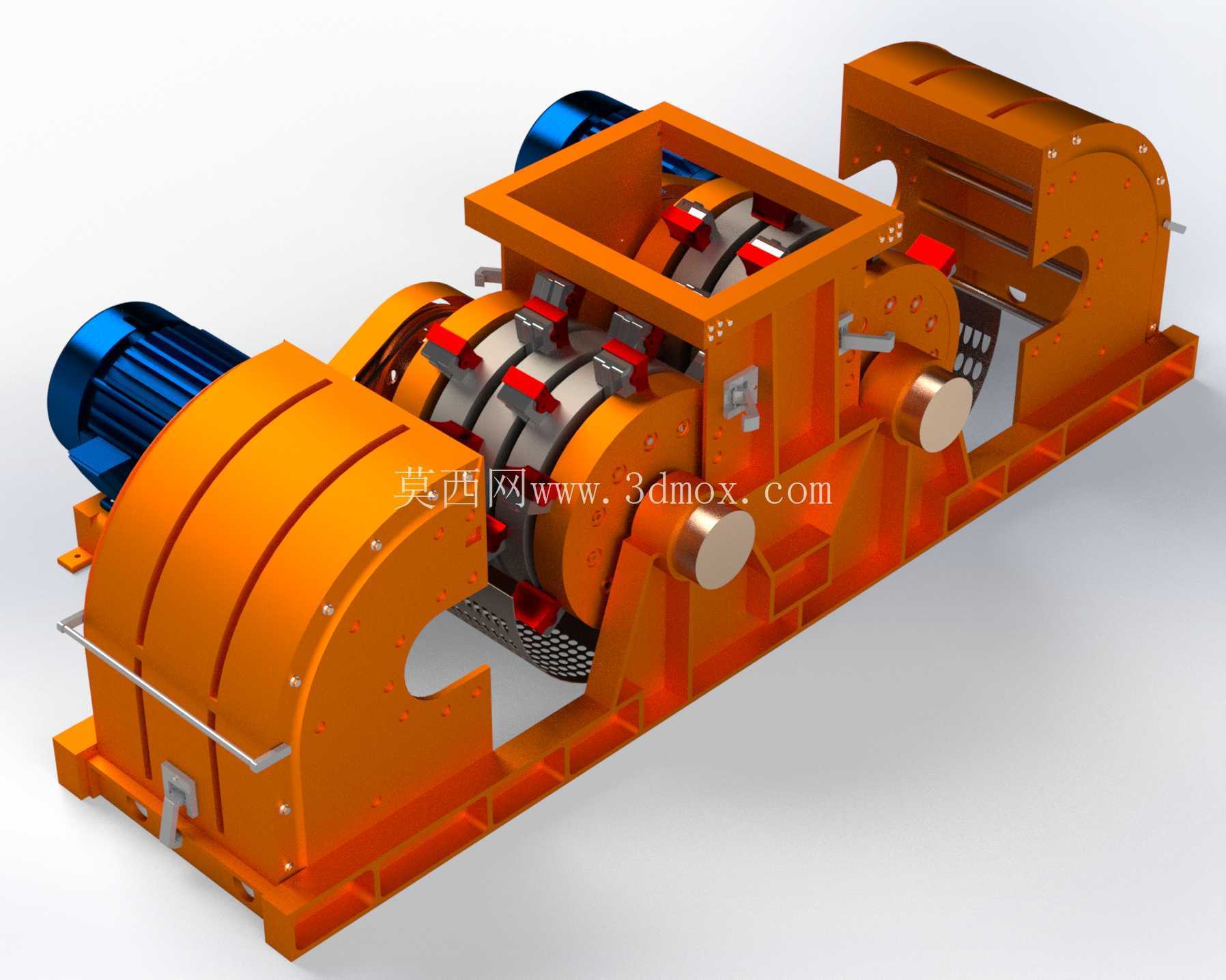

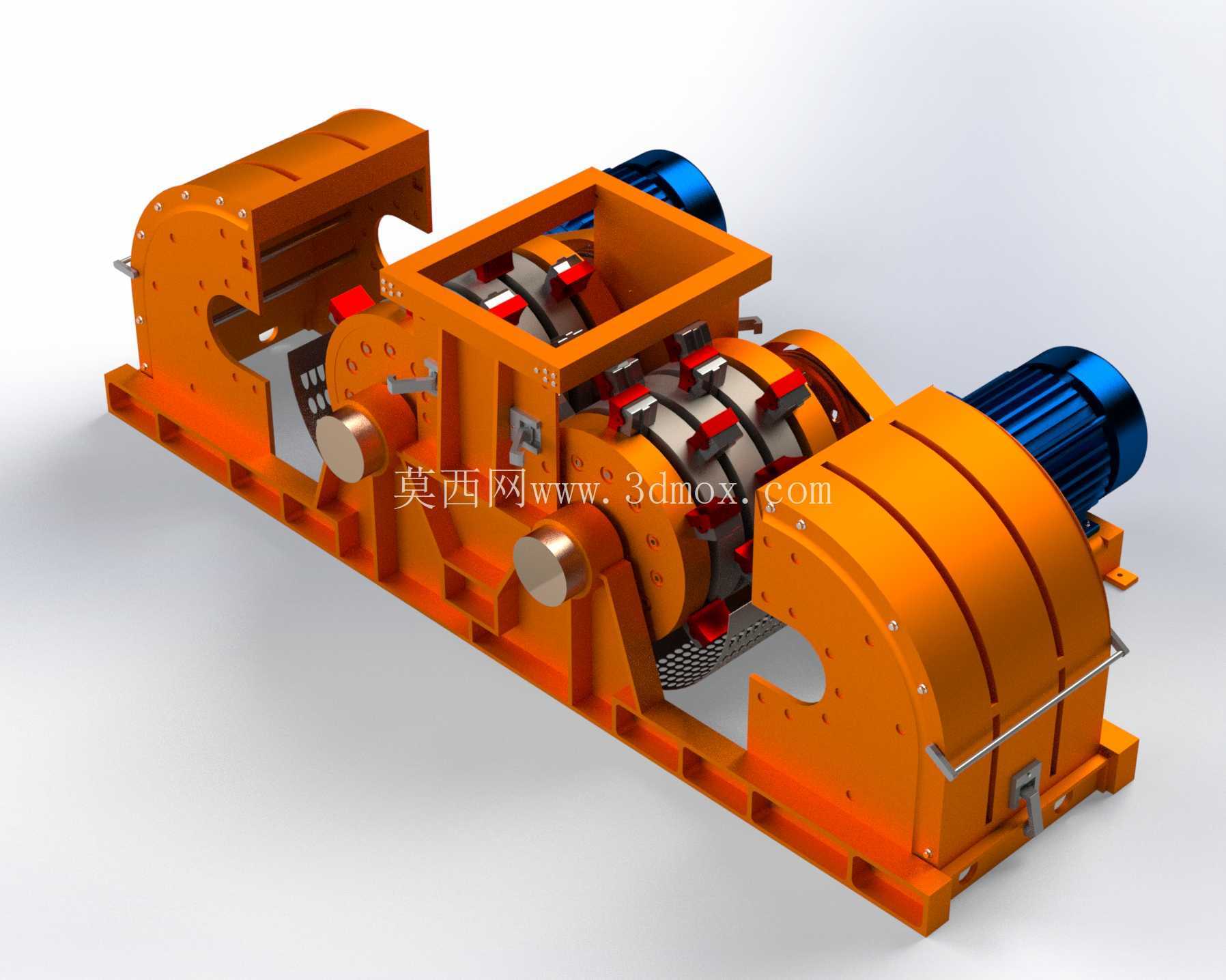

　　从功能特性来看，两个转子上的锤头采用交错排布方式，相邻排锤头的相位角差15度，避免物料在腔体内出现无效击打区，锤头和反击板之间的间隙可以通过两侧的调节丝杆进行调整，以此控制出料的最大粒度，适配不同工况下的出料粒度要求；破碎腔的衬板采用模块化拼接设计，磨损后可以单独更换局部衬板，不需要整体拆卸腔体，大幅缩短检修停机时间；设备两端的转子轴承采用油脂润滑+迷宫密封结构，能有效阻挡破碎过程中产生的粉尘进入轴承内部，延长轴承的使用寿命，避免高速运转过程中出现轴承过热抱死的故障。

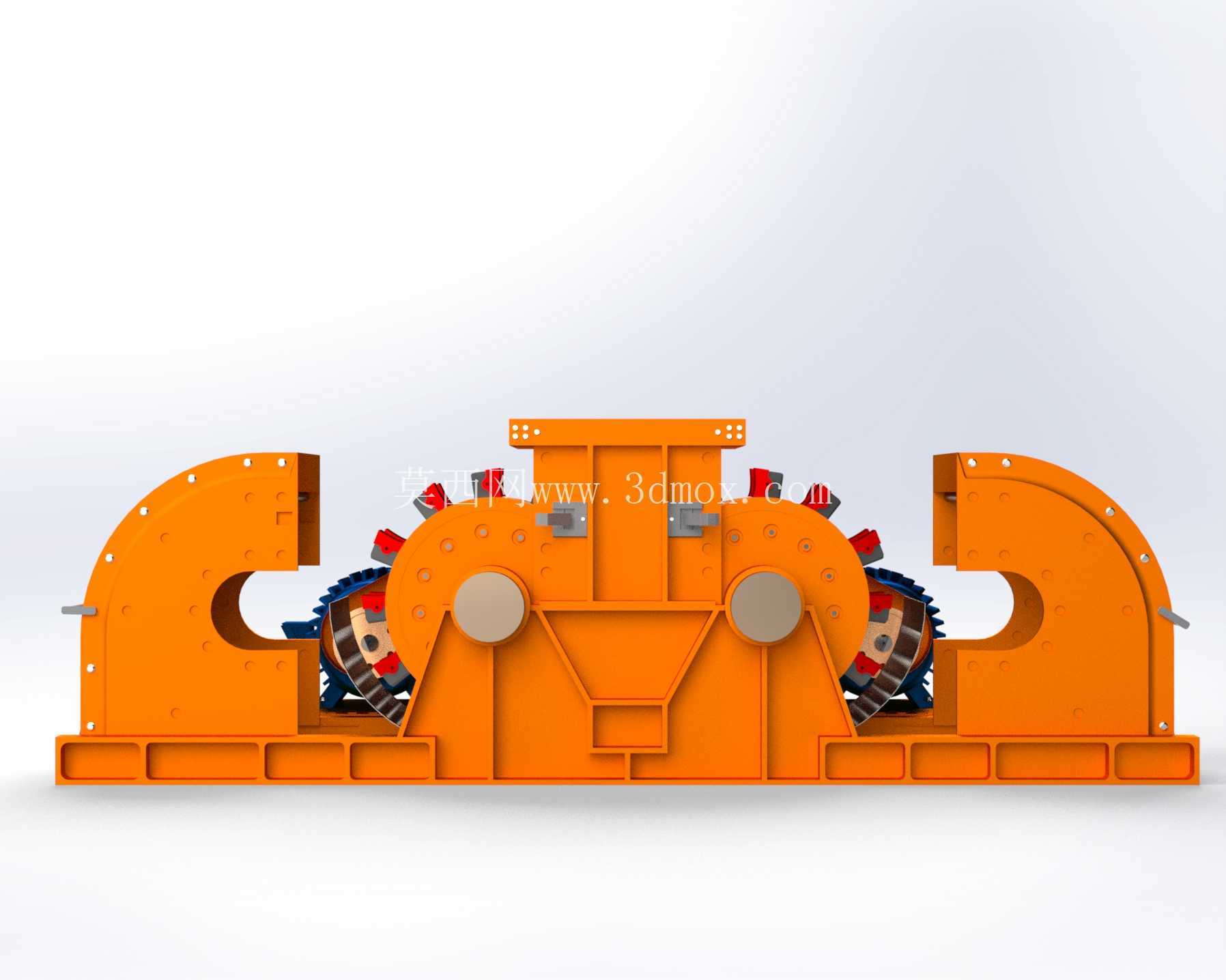

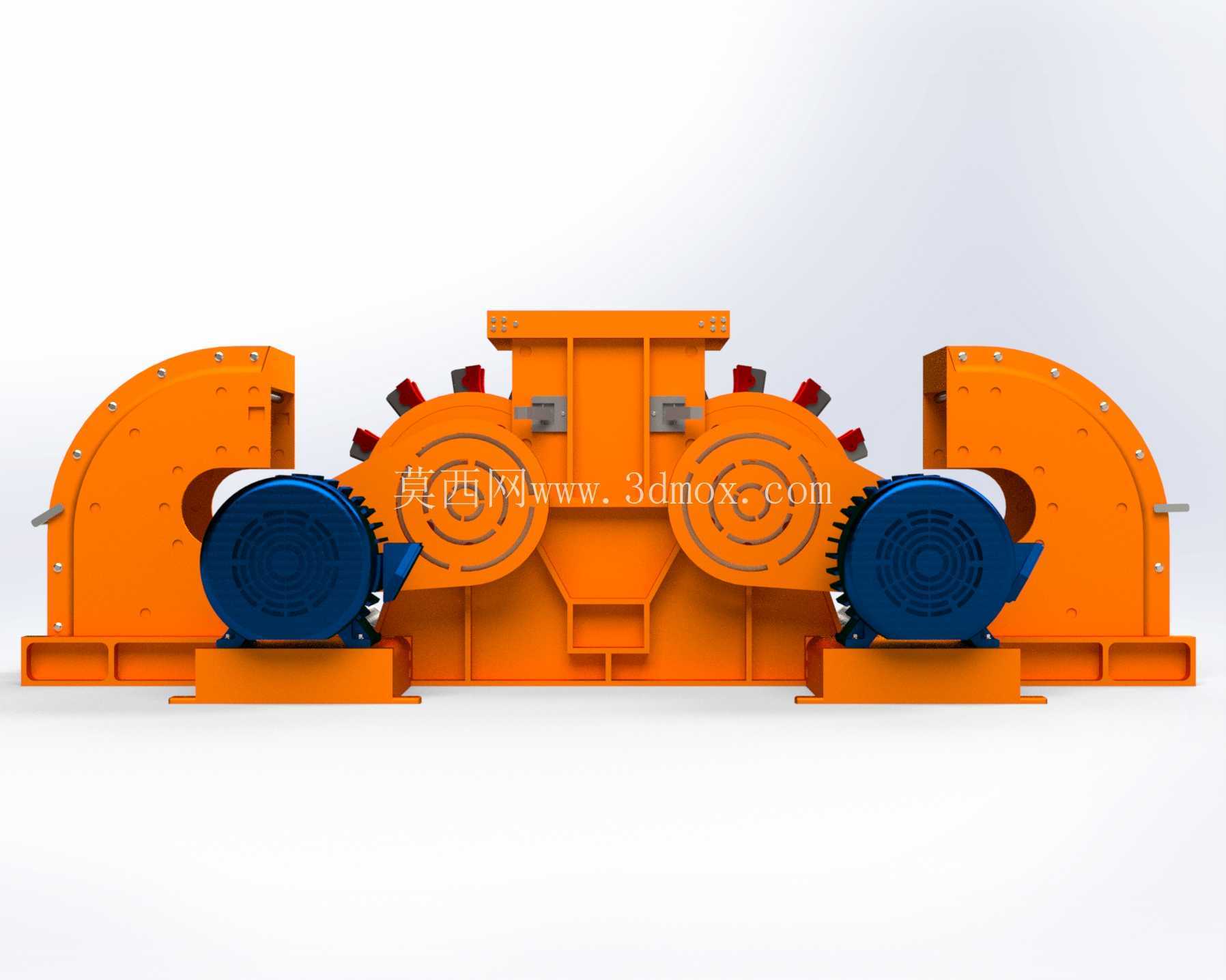

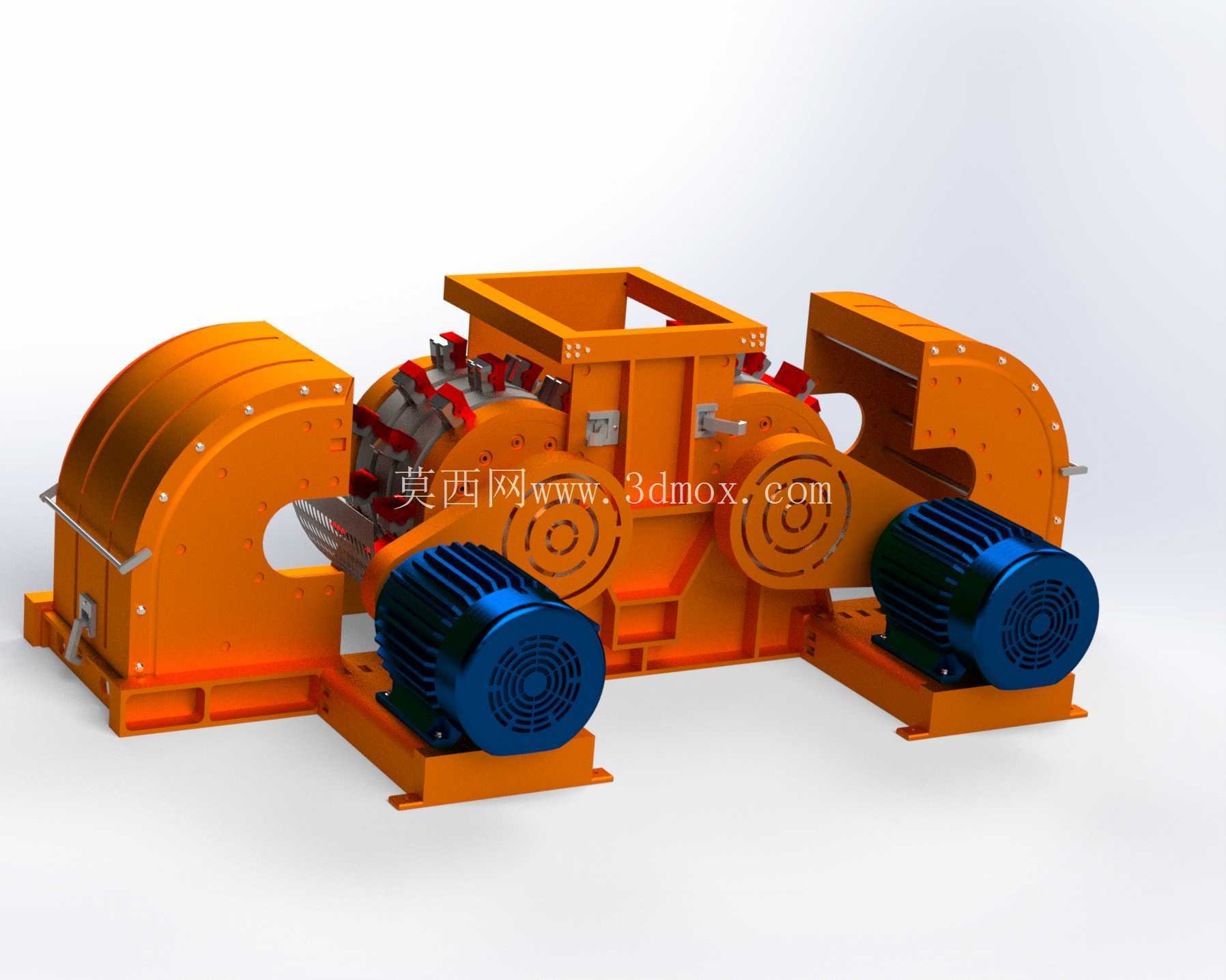

　　结构设计过程中，需要重点校核转子的动平衡精度，因为双转子相向运转时，若单个转子的动平衡不达标，会造成整机振动值超标，不仅会影响地脚螺栓的连接强度，还会连带损伤电机轴承、带轮等传动部件，因此建模阶段需要对每个锤头的重量做配平处理，转子轴的台阶过渡处做圆角应力释放设计，避免长期受交变载荷出现轴断裂的风险；机壳的开合结构采用铰接式设计，更换锤头、衬板时可以通过液压辅助装置掀开上机壳，不需要动用大型吊装设备，适配中小型生产线的检修条件。

　　实际应用中，这类设备可以处理边长不超过500mm、抗压强度不超过350MPa的各类硬物料，在矿山采石场可以直接处理爆破后的原石，在砂石骨料生产线可以和振动给料机、振动筛、皮带输送机组成完整的破碎制砂生产线，在水泥生产环节可以处理熟料、石膏等混合材，也能用于建筑垃圾资源化处理环节，破碎废弃混凝土块、砖石等物料，出料粒度可以根据需求调整到20-80mm区间，满足不同下游工序的进料要求。整机的外形尺寸设计充分考虑了公路运输的限界要求，整机宽度不超过2.8米，运输时不需要拆分主机本体，只需要拆卸两侧的电机和防护罩即可满足常规平板拖车的运输要求，降低设备转场的运输成本。

　　建模过程中对各个配合面的公差做了明确设定，转子轴和轴承内圈的配合采用过盈配合，轴承座和机壳的定位采用止口定位，保证装配后的同轴度误差不超过0.05mm，避免运转过程中出现轴承偏磨；锤头和转子盘之间的连接采用铰接销轴结构，当锤头遇到不可破碎的异物时，可以绕销轴偏转，释放冲击载荷，避免刚性连接造成锤头断裂或者转子盘变形；设备底部设置了排料篦板，篦板的缝隙尺寸根据出料粒度要求配置，合格粒度的物料及时通过篦板排出，减少过粉碎现象，降低不必要的能耗损耗。
