太阳能动力塑料撕碎破碎机组装结构

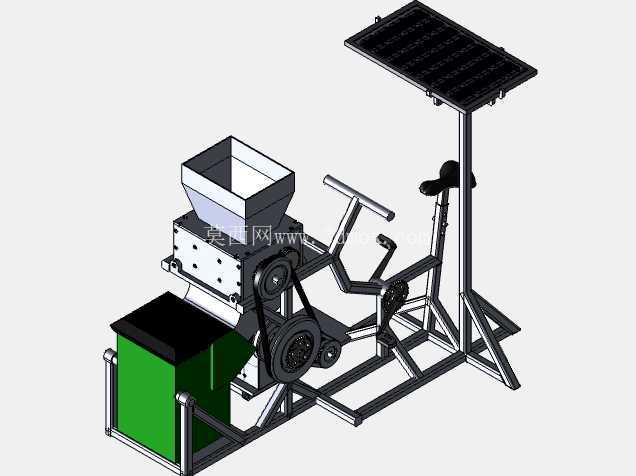

　　这套撕碎设备的结构方案面向分散式废塑料处理场景展开，常见于小型回收站点、社区废弃物暂存点、户外作业场地以及离网供电区域，用来把塑料瓶、薄塑料壳、包装片材和小型注塑废料撕成较小碎块，方便后续装袋、运输、清洗或再加工。整机不是单纯依靠市电驱动的封闭设备，而是把太阳能板、动力输入、撕碎腔体、集料容器和机架整合在同一台移动小车上，结构表达中可以看到光伏板支架、脚踏传动件、链轮、皮带轮、轴系、刀片、料斗、箱体和集料桶之间的装配关系。

　　从实际用途看，设备的核心工作区集中在中部撕碎腔。上方料斗承担进料导向，物料靠自重落入两轴之间，旋转刀片与定刀或隔套形成剪切间隙，把进入腔体的塑料夹住、撕裂并向下排出。下部绿色集料箱位于出料口正下方，碎料直接落入箱内，减少现场散落。刀片轴两端通过轴承座固定在机架上，轴向位置由隔套和端盖约束，链轮、皮带轮布置在轴端，使动力能够从侧向传入。工程建模时，撕碎腔的宽度、刀轴中心距、刀片外径和料斗下口尺寸需要一起校核：进料口过大容易造成物料架空，刀片啮合区过窄又会降低通过量；集料箱高度则要留出取放空间，不能与底架横梁干涉。

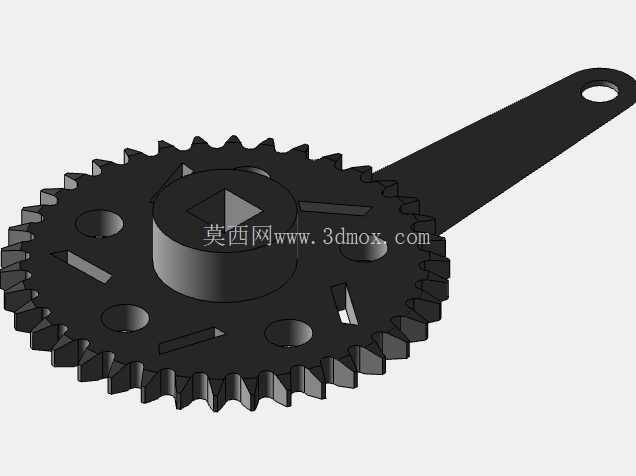

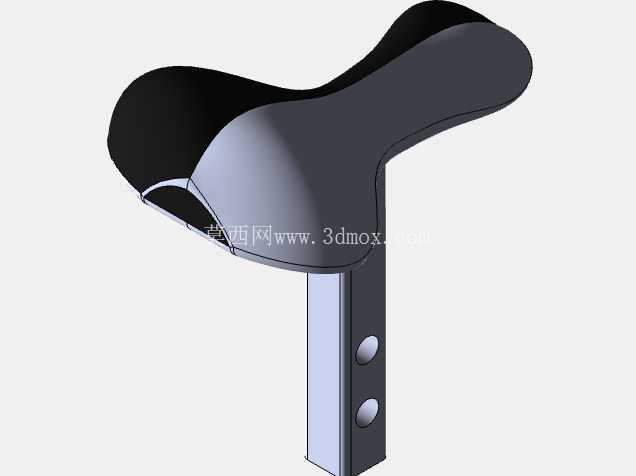

　　动力部分的设计思路比较特殊。太阳能板安装在整机后上方，通过可调支架固定，板面朝向可以根据安装地点调整，支架与车架立管之间保留转动和锁紧关系。板后线路接入电气控制箱，控制箱固定在机架侧部，用于容纳电能管理与电机控制相关部件。除电机驱动外，模型中还保留了脚踏、连杆、链轮和链条组成的人工动力路径，踏板绕支点摆动，经连杆带动链轮，再通过链传动把运动传至工作轴。这种布置适合光照不足、电池电量有限或临时低负荷作业时使用，也让设备在无外接电源条件下仍具备基础撕碎能力。

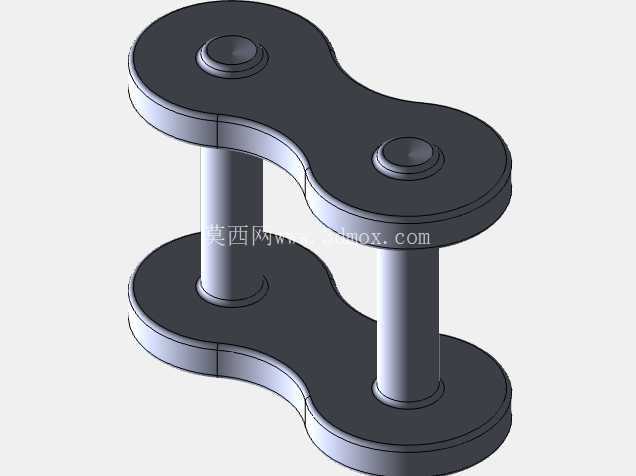

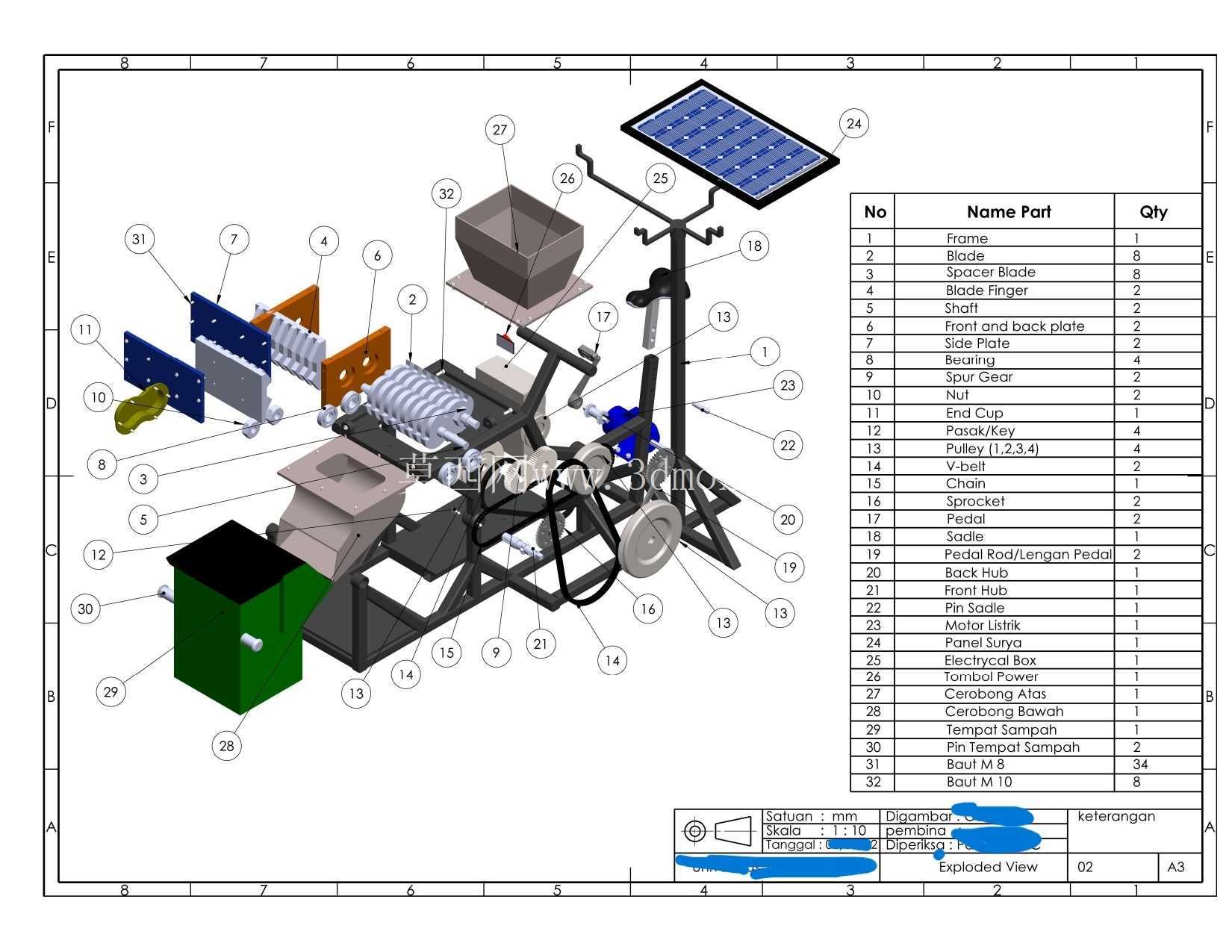

　　传动系统在三维结构中分成几段。电机通过带轮和V带连接中间轴，带传动具备缓冲和过载打滑特性，适合塑料破碎时载荷波动较大的工况；链传动则用于脚踏输入和轴端动力传递，能在较大中心距下保持确定传动比。轴系上布置有多种带轮、链轮、轴承和锁紧件，零件明细表中对螺栓、螺母、垫片、轴套等标准件也进行了数量拆分。结构设计时需要重点检查皮带张紧位置、链条包角、踏板行程和轴端悬臂长度。若带轮离轴承支点过远，轴端挠度会增大，皮带容易跑偏；若链轮平面没有对齐，链条会产生侧向磨损；脚踏连杆的运动轨迹则要避开车架立柱和人员站位。

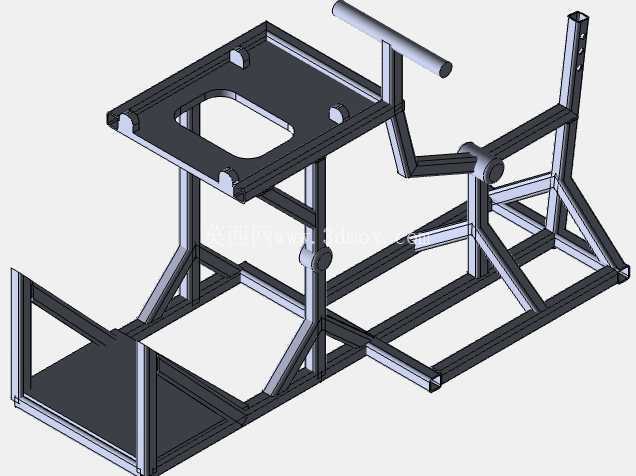

　　机架采用型钢焊接或栓接的框架思路，底部形成矩形承载平面，四根支腿向外扩展以提高稳定性。撕碎腔、电机、传动轴、电气箱和太阳能板支架都以机架为安装基准，因此底架的平面度和连接孔位会直接影响后续装配。前轮与后轮让整机具备短距离移动能力，后轮附近设置支撑和牵引连接区域，前轮负责转向和就位。现场布置时，要把设备停在相对平整的地面，进料侧留出人工投料空间，出料侧保留抽出集料箱的距离，太阳能板后方不能紧贴墙面，否则会影响板面受光和支架角度调节。

　　外形边界上，设备最高部位为倾斜的太阳能板，最宽部位主要由车架、踏板和出料箱决定，最长方向沿前后轮轴线延伸。安装时不能只看整机投影，还需要考虑踏板下压范围、皮带轮外侧护罩空间、链条维护空间以及料斗开盖或清理时的操作距离。撕碎腔上方应避免布置过低的横梁，防止投料时碰撞；控制箱位置应远离碎料飞溅区和雨水直接冲刷区，同时便于观察接线和开关状态。

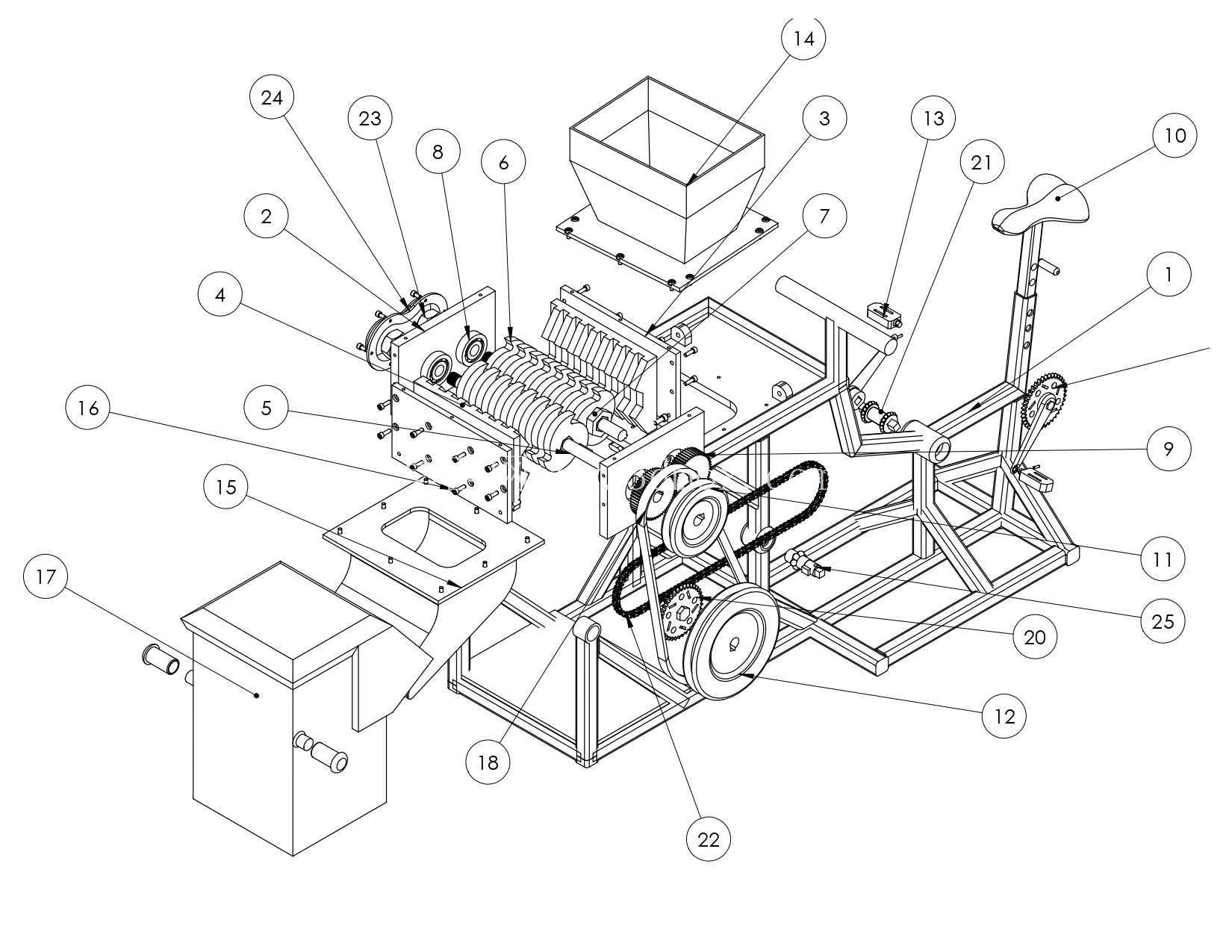

　　从维护角度看，模型把刀片、隔套、轴、轴承座、链轮、带轮和紧固件分层表达，便于在设计阶段拆解检查。刀片属于易损件，装配时要保证相邻刀片相位和轴向间隙，间隙过大时塑料可能被拉扯而不是剪断，间隙过小则会增加卡滞风险。皮带和链条需要预留张紧调整量，轴承座处应考虑润滑和拆装空间。集料箱与出料口之间采用对位放置，箱体上口需覆盖主要落料范围，侧壁高度要兼顾容量和取箱便利性。

　　整体结构把破碎执行、动力输入、能源供给、移动底盘和收集容器集中在一套装置中，适合小批量、低能耗、场地条件不稳定的废塑料处理任务。三维建模过程中，最有价值的部分不在于单件外形，而在于把刀轴剪切区、传动路线、踏板运动、光伏板姿态和车架安装边界同时纳入校核，使设备既能完成塑料撕碎，又能在实际场地中移动、操作和维护。
