带斜向卸料段移动式滚筒输送装置

　　这款带斜向卸料段的移动式滚筒输送装置，主要面向车间内短距离物料周转、包装线末端工件转运、仓储区域零散货品分拣输送场景设计，可适配箱装工件、规则块状物料、成件包装货品的水平输送与末端滑落卸料作业，无需额外配置卸料拨料机构，依靠末端倾斜段的重力导向即可完成物料的平稳滑落出料，能有效减少人工取件的弯腰频次，提升工位间物料转运的衔接效率。

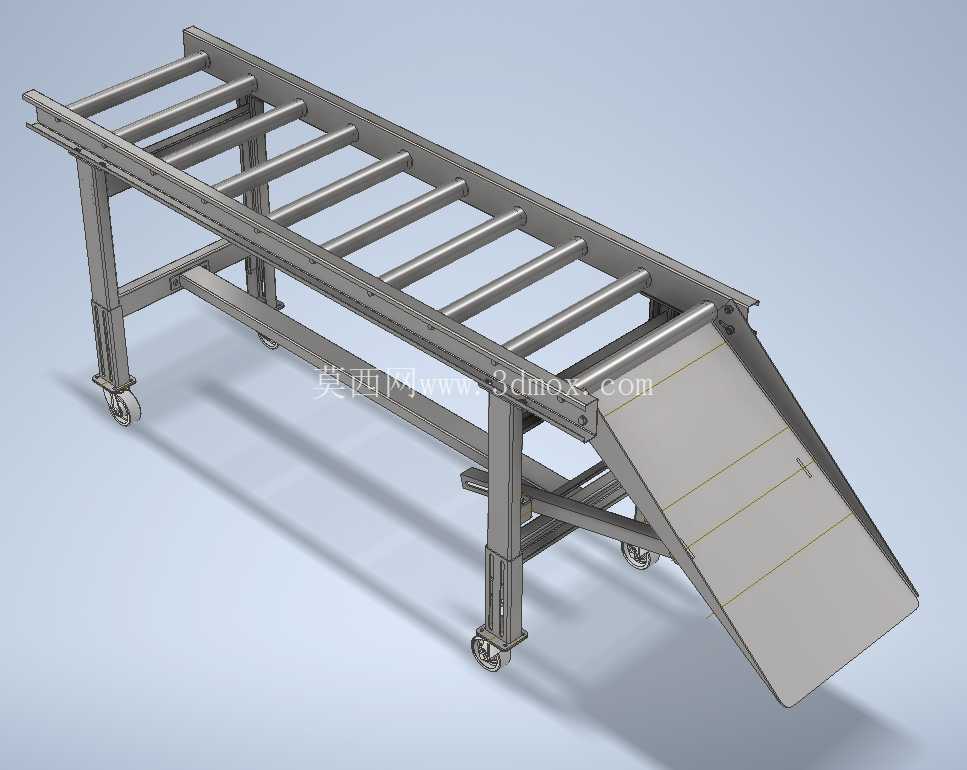

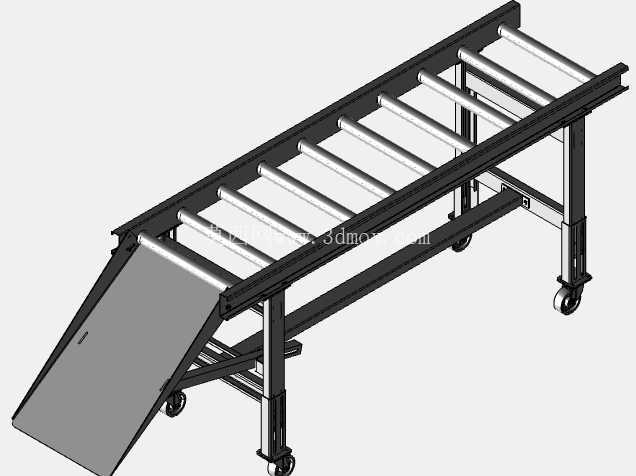

　　从结构设计逻辑来看，主体输送段采用等间距排布的无动力滚筒作为承载输送面，滚筒两端通过轴承座固定在两侧的槽钢机架上，滚筒间距根据常规输送物料的最小底面尺寸设定，避免小件物料卡滞在滚筒间隙中，同时保证输送过程中物料底面的支撑点足够，不会出现倾斜卡料的情况。机架主体采用矩形钢管焊接成型，整体框架做了横向斜撑加固，避免长距离输送时机架出现侧向晃动或者中部下挠的问题，支腿部分设计为可调节高度结构，通过支腿上的调节孔位可以适配不同高度的对接工位，满足不同生产线的进料高度差匹配需求。

　　装置底部配置了四个带刹车的万向脚轮，单个脚轮的承载能力匹配整机满载输送时的总载荷，日常转场时可以直接推动设备移动到需要的工位，踩下刹车后即可固定设备位置，无需额外做地脚安装，适合需要频繁调整生产线布局的中小批量生产车间使用，也可作为临时输送工位补充固定输送线的覆盖缺口。末端的斜向卸料段采用铰接结构与主体水平段连接，不用时可以向上翻折收纳，减少设备的整体占地长度，方便转场移动和闲置存放；卸料段的板面采用光滑的耐磨板材，两侧设置有挡边，避免物料滑落过程中从侧面掉出，倾斜角度根据常规物料的摩擦系数设定，既保证物料能依靠自重平稳滑落，又不会因为角度过大导致物料滑落速度过快出现磕碰损伤。

　　从安装边界尺寸来看，水平输送段的有效输送宽度适配常规周转箱的通用尺寸，整体长度满足短距离工位衔接的需求，翻折卸料段后整机长度可缩短近三分之一，方便通过车间常规宽度的通道和门洞；设备整体高度在常规作业高度区间内，调节支腿后可适配的对接高度范围覆盖多数包装台、装配工位、仓储分拣台的台面高度，无需额外配置过渡接板即可完成与多数工位的对接。

　　设计过程中重点考虑了无动力输送的使用便利性，整机没有配置额外的动力驱动部件，依靠人工推送物料或者物料自身重力分力完成输送，后期维护成本极低，仅需要定期对滚筒轴承加注润滑脂、检查脚轮的转动灵活性即可，没有复杂的电气元件需要维护，适合对设备可靠性要求高、维护能力有限的生产场景使用。机架的焊接位置都做了焊后打磨处理，避免尖锐焊渣划伤操作人员，滚筒表面做了镀锌防锈处理，在潮湿的车间环境下也能长期使用不出现锈蚀，不会污染输送的工件表面。

　　在实际使用场景中，这款设备既可以单独作为工位间的物料转运载体，也可以多台拼接组成更长的临时输送线，适配不同长度的输送需求；末端卸料段可以直接对接物料周转车、收集箱，物料从水平段输送到末端后自动滑落到收集容器内，不需要专人在末端值守取件，能减少一个工位的人工配置。针对不同重量的输送物料，滚筒的壁厚和轴径都做了匹配选型，保证满载输送时滚筒不会出现弯曲变形，长期使用后滚筒的转动依然顺畅，不会出现卡滞或者转动异响的问题。支腿底部在脚轮之外还预留了固定脚垫的安装位置，如果需要长期固定在某个工位使用，可以将脚轮更换为固定脚垫，进一步提升设备的使用稳定性，避免长期受载后脚轮出现变形损坏。
