仓库空钢箱自动分配输送设备结构

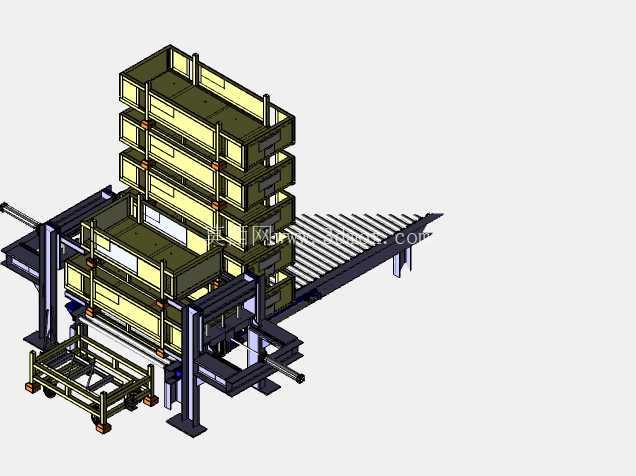

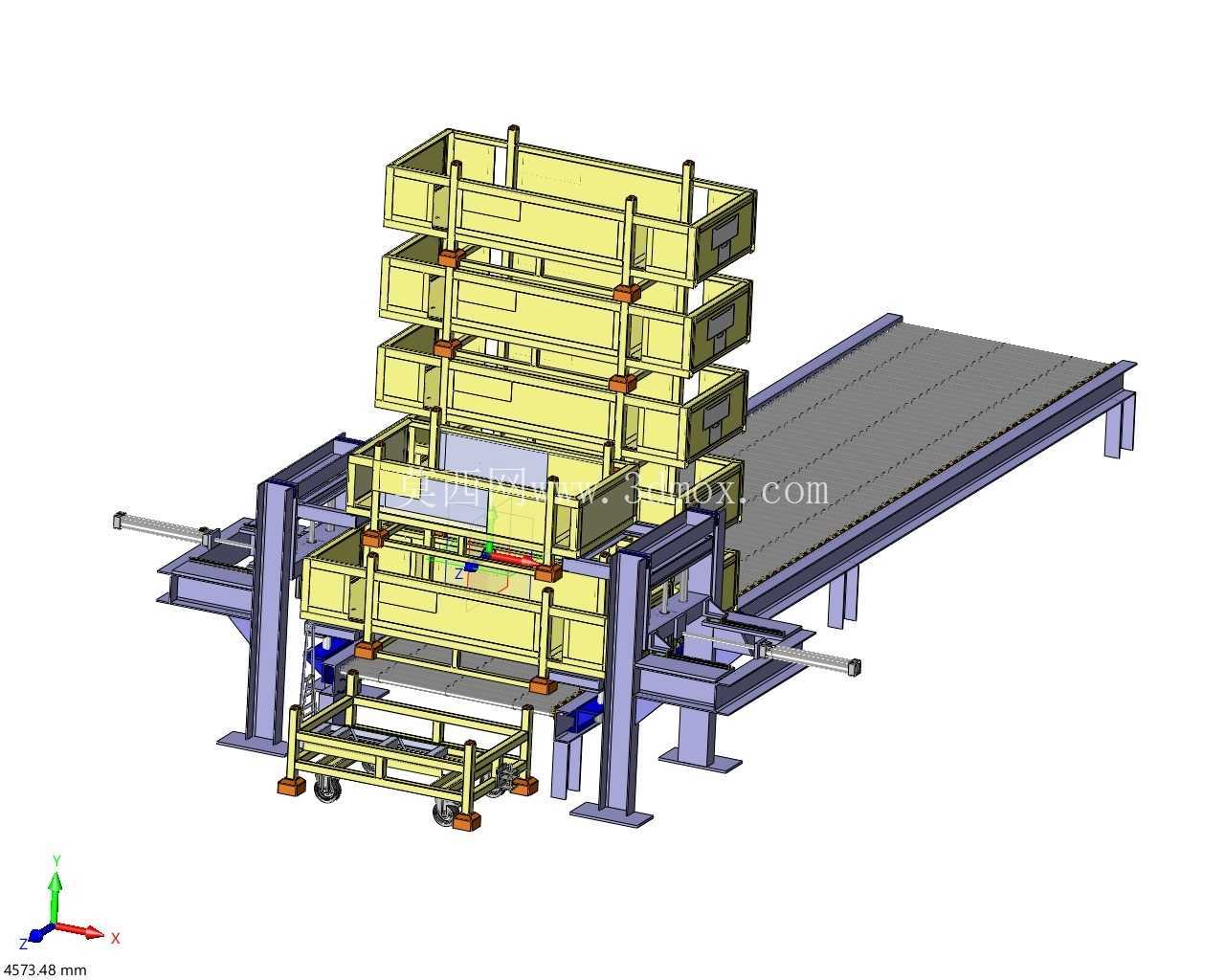

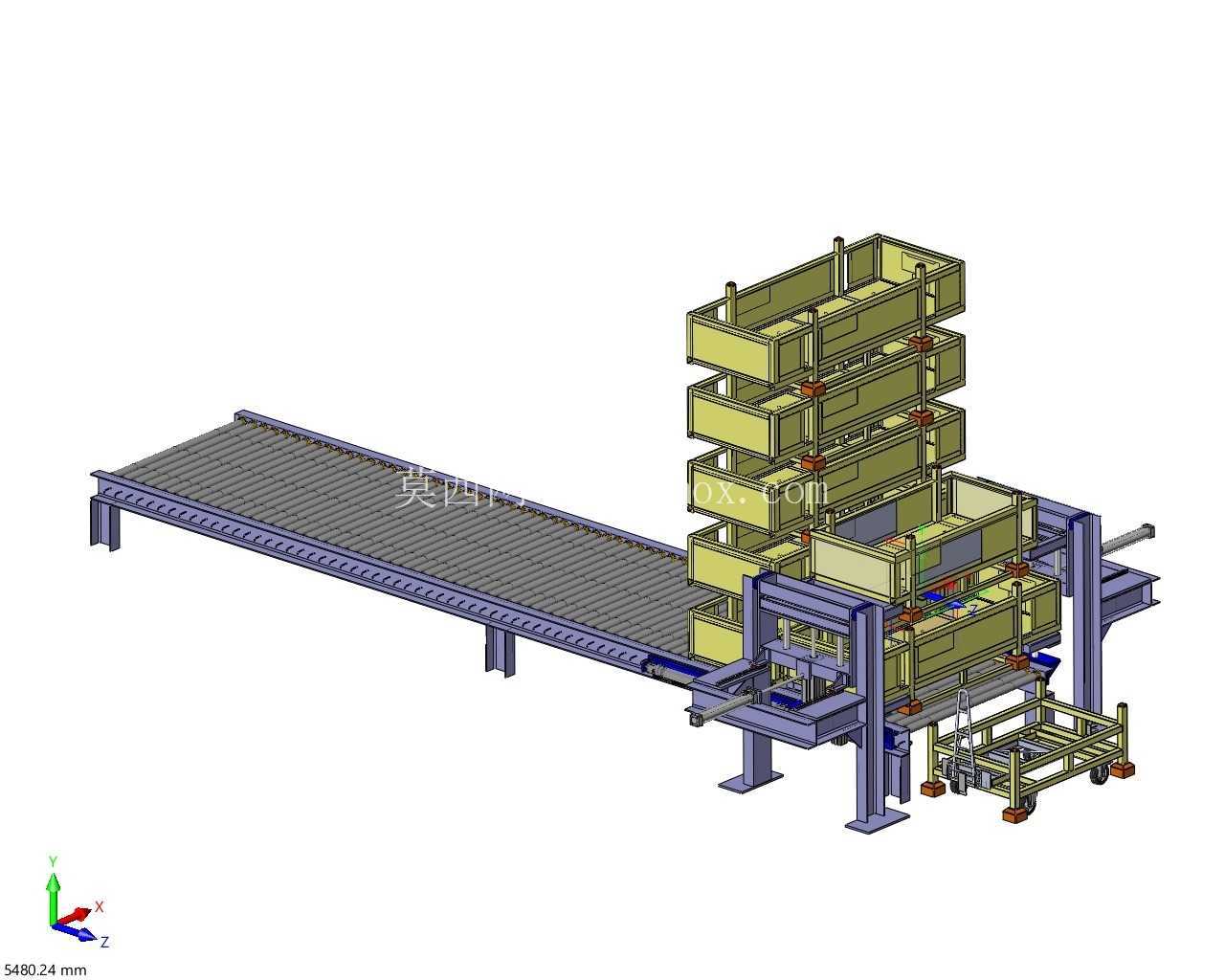

　　这套钢箱分配设备主要面向生产型企业的线边仓、成品暂存区以及原料周转库区的空钢箱循环调度场景，解决传统人工搬运堆叠空钢箱效率低、错发漏发、堆叠高度受限占用通道面积的痛点。在实际车间布局中，设备对接上游空箱回流输送线，下游衔接AGV接驳工位或者人工拣选台，可实现空钢箱的自动堆叠、缓存、逐箱分发全流程作业，无需人工干预即可完成不同工位的空箱补给调度。从结构设计逻辑来看，设备整体分为长距离辊筒输送段、多层堆叠缓存架、升降抬升机构、底部推箱机构以及末端接驳台几个核心模块。长距离辊筒输送段采用标准直径50mm的镀锌辊筒，辊筒间距设置为75mm，适配市面主流外廓尺寸600mm400mm、800mm600mm的通用钢制周转箱，

　　输送段的机架采用40*80mm工业铝型材拼装，侧面预留光电传感器安装槽位，可根据现场使用的钢箱尺寸调整检测点位，无需额外焊接支架。多层堆叠缓存架采用方管焊接框架，单层层高设置为220mm，可容纳堆叠后总高度200mm以内的带加强筋钢箱，整架共设置4层缓存位，满仓状态下可存储16个标准空钢箱，缓存架的导向立柱采用厚度3mm的冷板折弯成型，内侧粘贴超高分子量聚乙烯耐磨条，避免钢箱升降过程中与金属框架直接摩擦产生掉漆、卡滞问题。升降抬升机构布置在缓存架正下方，采用伺服电机搭配同步带驱动直线导轨实现垂直方向往复运动，抬升平台表面设置万向球头，方便钢箱在平台上的横向移位，平台边缘设置弹性定位销，

　　当钢箱输送到位后定位销自动弹出卡入钢箱底部的定位孔，保证抬升过程中钢箱不会出现偏移滑落。底部推箱机构采用无杆气缸驱动，推板表面粘贴聚氨酯缓冲垫，推进行程设置为900mm，可将抬升到位的钢箱平稳推入对应层的缓存位，或者将缓存位的钢箱拉出至输送段，推箱速度设置为0.2m/s，避免高速冲击导致钢箱变形。末端接驳台高度与车间常用的AGV载货台面高度齐平，设置为750mm，接驳台末端配置阻挡器，当钢箱输送到位后阻挡器升起限位，待AGV到位发出对接信号后阻挡器落下，钢箱自动输送至AGV台面。在安装边界方面，整套设备的总长度为6200mm，其中输送段长度5000mm，堆叠缓存段宽度为1800mm，设备最高点距离地面2400mm，

　　安装时需要预留设备两侧各800mm的维护通道，地面水平度误差要求不超过2mm/m，设备底部采用膨胀螺栓固定，可承受最大动载荷500kg。设计过程中针对钢箱堆叠可能出现的偏载问题，在缓存架每层的进出端都设置了对射光电传感器，检测钢箱是否完全到位、是否存在歪斜卡滞，一旦检测到异常设备会立即停机并触发报警，避免后续动作撞坏结构。针对钢箱长期使用可能出现的底部变形问题，抬升平台的定位销采用浮动式设计，可允许钢箱底部定位孔存在±5mm的位置偏差，不会因为钢箱变形导致定位失败。输送段的辊筒采用模块化设计，单根辊筒可单独拆卸更换，无需拆解整段机架，降低后期维护成本。在实际应用中，这套设备可与车间的WMS仓储管理系统对接，根据不同工位的空箱需求指令，自动调度对应数量的空钢箱输送至指定接驳点，相比传统人工搬运模式，空箱补给效率可提升60%以上，同时减少线边仓的空箱堆放面积，优化车间通道布局。设备的所有运动部件都设置了安全防护罩，升降机构的运动区域配置安全光栅，当有人员误入作业区域时设备会立即停止运行，满足车间安全生产的防护要求。
