双页平开合页五金连接件结构设计

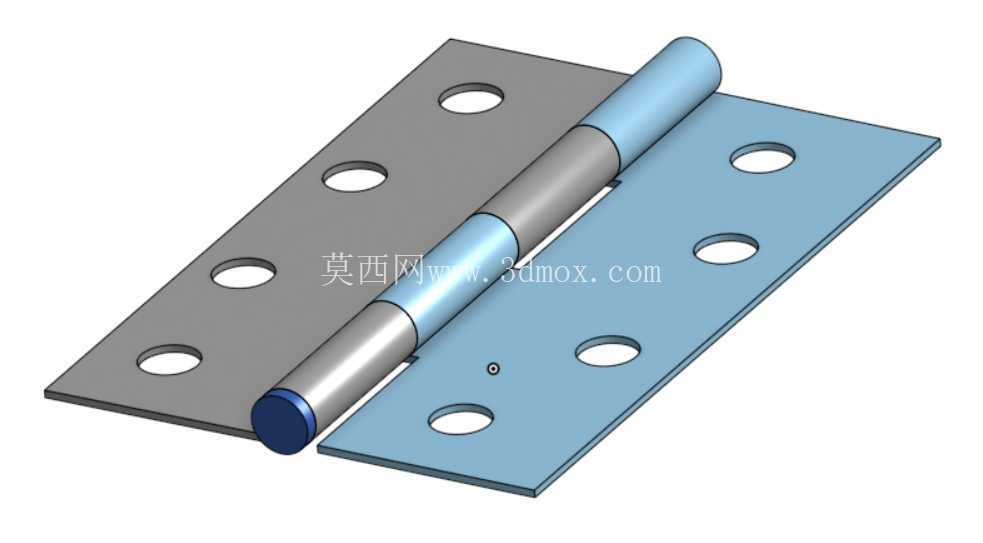

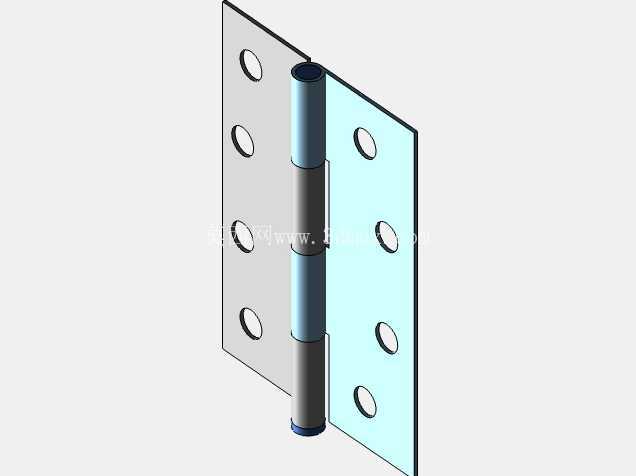

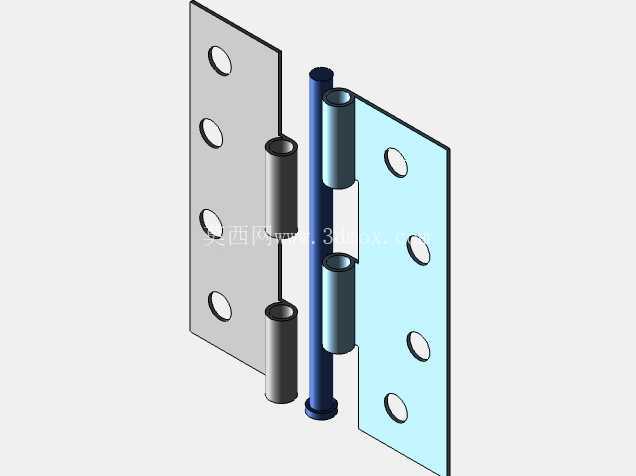

　　这类双页平开合页是民用及工业场景里应用极广的铰接连接件，日常能在室内木门、金属机柜柜门、小型设备检修门、配电箱翻盖等位置见到它的身影，核心作用是实现两个被连接件之间绕固定轴线的相对转动，同时承担门扇与门框之间的剪切、拉压载荷，保证开合过程中门扇不会出现偏移、下坠的问题。从结构设计逻辑来看，这款合页采用最经典的双叶片配贯通销轴的结构，两个叶片分别对应固定侧与活动侧，每个叶片上预留了4个沉头安装孔，孔位沿叶片长度方向等距排布，沉头结构可以保证安装后螺丝头部完全埋入叶片平面，不会突出表面刮蹭连接面，也不会在门扇开合过程中产生干涉。中间的铰接段采用卷边合筒结构，两个叶片的卷边交替穿插对齐后，穿入实心金属销轴完成铰接，销轴两端做墩头处理，避免使用过程中销轴轴向窜动脱出，同时卷边合筒的配合间隙控制在合理范围，既保证转动时无卡滞，也不会因间隙过大导致门扇晃动。从安装边界来看，这款合页的叶片为等宽矩形设计，安装时需要在门框和门扇的对应侧边开出合页槽，槽深与叶片厚度匹配，保证合页安装后与构件表面齐平，不会出现凸起导致门扇闭合不严；安装孔的中心距经过标准化设计，适配市面上主流的民用木门、标准机柜的安装孔位，不需要现场二次打孔调整，能大幅降低现场安装的工作量。设计过程中需要重点关注几个受力点：首先是叶片与卷边的连接位置，这是合页承受载荷最大的区域，建模时需要在卷边与叶片的衔接处做圆角过渡，避免应力集中导致长期使用后卷边开裂；其次是销轴与合筒的配合公差，间隙过小会导致转动阻力大，开合不畅，间隙过大则会导致门扇下垂，闭合时错位，需要根据使用场景的载荷大小选择合适的配合精度；另外叶片的厚度选择也需要匹配门扇重量，轻薄的室内木门可以选用较薄的叶片，重型金属柜门则需要加厚叶片并增加合页的安装数量，分散单点载荷。实际使用中，这类平开合页的转动角度通常可以达到180度，满足大部分柜门、门扇的开合需求，合筒内部可以预留润滑脂存储间隙，长期使用时定期加注润滑脂就能降低转动磨损，延长使用寿命。不同于隐藏式铰链、阻尼合页等特殊功能铰接件，这款基础款平开合页结构简单，可靠性高，成本低廉，维护方便，是各类平开门结构里的首选铰接方案，建模时需要严格控制各孔位的位置度、卷边的同轴度，保证生产出来的零件能够直接互换安装，不需要额外修配。在做设备结构设计选型时，需要先核算单扇门的总重量，根据单个合页的额定承重确定需要安装的合页数量，通常高度超过1米的门扇需要安装至少3个合页，避免长期使用后门扇变形下垂；安装时需要保证所有合页的铰接轴线处于同一条直线上，否则会出现开合卡滞、螺丝受力断裂的问题。
