砂型铸造分体式拼合模腔定位结构

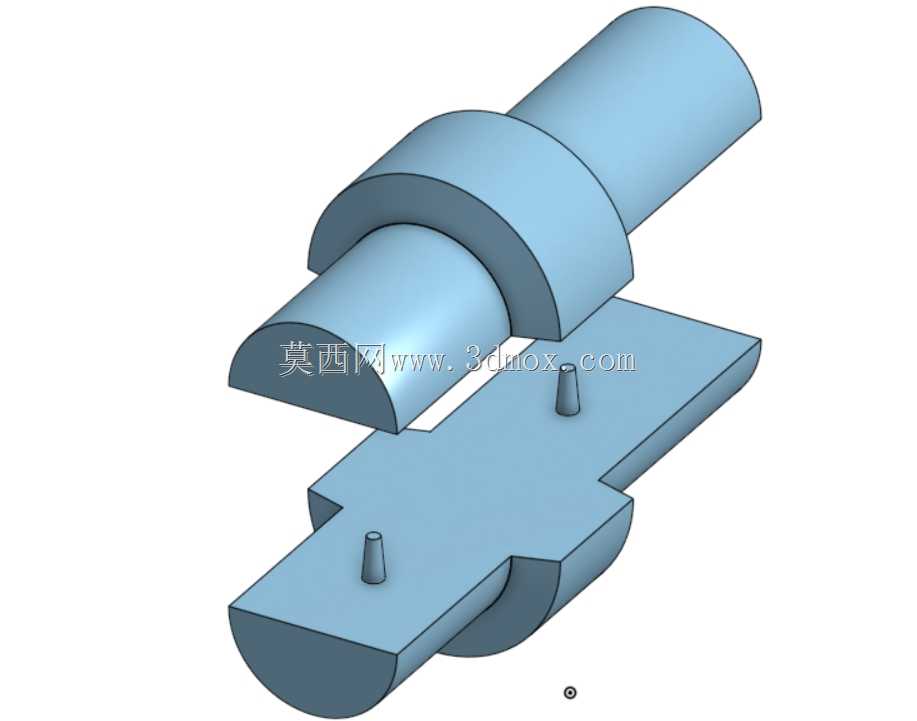

　　这套分体拼合的模腔结构，面向中小批量砂型铸造车间的手工造型、简易震击造型工位开发，核心解决圆柱形带法兰台阶类铸件在两箱造型过程中，上下模腔对位偏移、合模错位、起模拉伤的现场痛点。日常车间生产轴套、带法兰短管、小型回转体铸钢/铸铁件时，传统整体木模或铝模在起模时需要沿分型面反复敲击松动，很容易碰坏砂型型腔边缘，尤其是法兰台阶位置的砂型棱角，起模时稍有歪斜就会掉砂，后续浇注出来的铸件法兰面错边、台阶尺寸超差，焊补打磨工作量极大。这套结构把成型型腔拆分为上下两个独立拼合件，上半拼合件对应模具上型的型腔轮廓，下半拼合件对应下型的型腔轮廓，两个拼合件的分型面完全贴合铸件最大轮廓的分模线，回转体的圆柱段、中间凸起的法兰环都沿轴向对半拆分，

　　起模时可以先将上半拼合件垂直向上取出，再取出下半拼合件，不需要侧向敲击撬动，最大程度减少对砂型内壁的摩擦拉扯。两个拼合件之间设置了两根锥形定位销，销柱做了1:50的小锥度，合模时锥面自动导正，即使工人合模时存在微小位置偏差，锥面也能把两个拼件滑推到精准对位位置，完全消除上下型腔的同轴度误差；拼合面之间可以根据工艺需求选用不同锁紧方式：小批量手工生产时直接在拼合面涂专用模具粘合剂，粘合后整体造型，起模时先松开定位销再分块取出；批量较大的生产线工况，可以在拼合件外侧预留压合台阶，造型机压头直接压紧台阶面保证拼合面无缝隙，长期重复使用的工况则在拼件两侧预留螺钉过孔，用内六角螺钉把两半模锁紧成整体，拆装清理都很方便。从安装边界来看，

　　下半拼合件的底板向外延伸出十字形定位翼边，翼边刚好嵌入砂箱的内框定位槽里，造型时不需要额外测量模具在砂箱中的居中位置，工人直接把底板翼边卡进砂箱槽位就能保证模腔到砂箱壁的吃砂量均匀，避免局部吃砂量太薄导致浇注时跑火、渗铁。上半拼合件的圆柱端面预留了起模螺纹孔，可以配套标准起模吊具，大型号模腔起模时用天车轻轻垂直上吊，不会出现人工撬棍别弯模具的情况。结构设计时特意把所有分型面的边角都做了R3以上的铸造圆角，没有尖锐清角，一方面砂型在圆角位置的紧实度更容易保证，不会出现角部型砂松散掉渣，另一方面模具本身在反复受热、刷涂料的使用过程中，尖角位置不会因为应力集中出现开裂掉块。回转体型腔的壁厚余量按照普通灰铸铁件的收缩率预留，

　　径向尺寸放了1%的收缩补偿，法兰端面的加工余量留了3毫米，后续机加工时可以直接把分型面产生的微小飞边一刀铣平。这套结构不需要复杂的抽芯机构，成本远低于金属型模具，特别适配维修车间、小型铸造厂生产零散备件、小批量回转体铸件的场景，换产时只需要更换对应轮廓的拼合件，底板和定位销都可以通用，大幅降低多品种小批量生产的模具制造成本，造型工的操作难度也明显降低，新工人经过简单培训就能完成合模、起模操作，不容易出现因为操作不熟练导致的砂型报废问题。
