可折叠户外摆摊用金属烧烤架结构设计

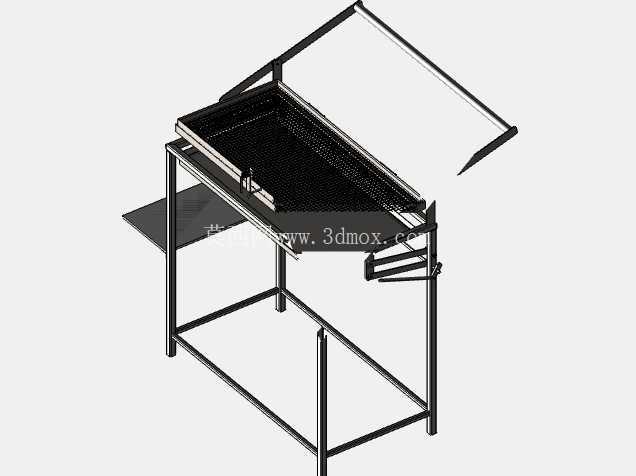

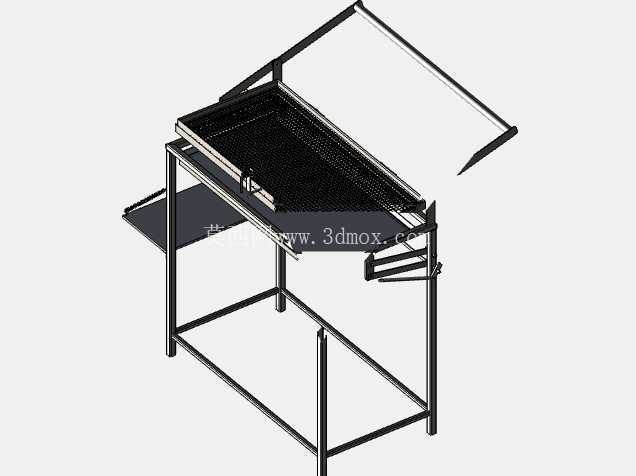

　　这款烧烤架的结构设计，首先瞄准的是流动摆摊、户外露营这类需要频繁转场、快速部署的使用场景，区别于固定门店的重型砌砖烧烤台，整个机架全部采用薄壁方管焊接成型，在保证结构强度的前提下尽可能压缩自重，单人即可完成搬运与架设操作。从功能布局上看，主体烧烤网面采用铰接式翻折结构，不用时可以完全放平扣合在机架顶部，配合两侧可收折的延伸置物板，收拢后整体轮廓接近规整长方体，不会有突出的杆件剐蹭运输工具，也能减少存放时的积灰问题。

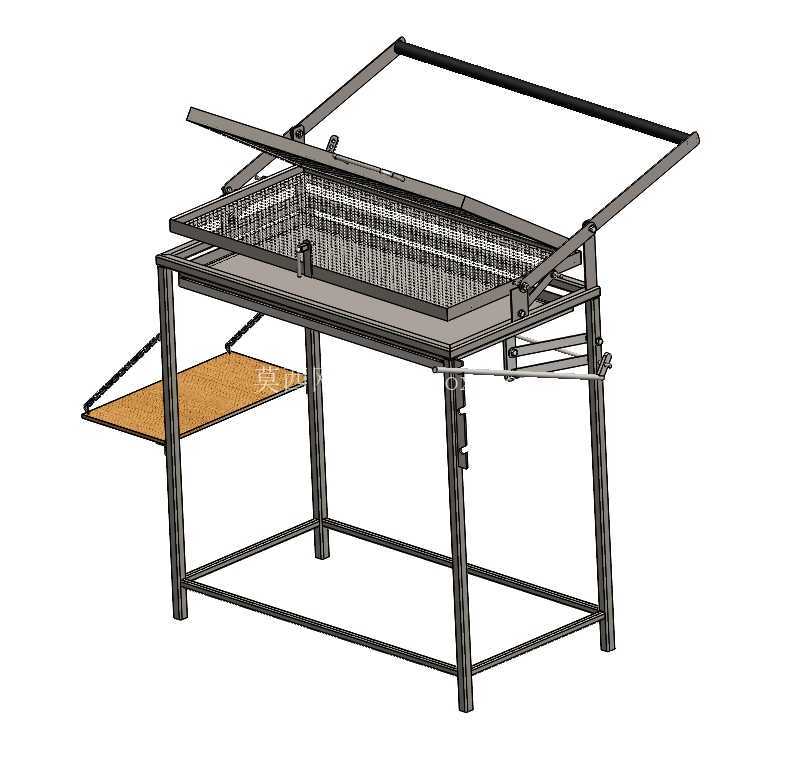

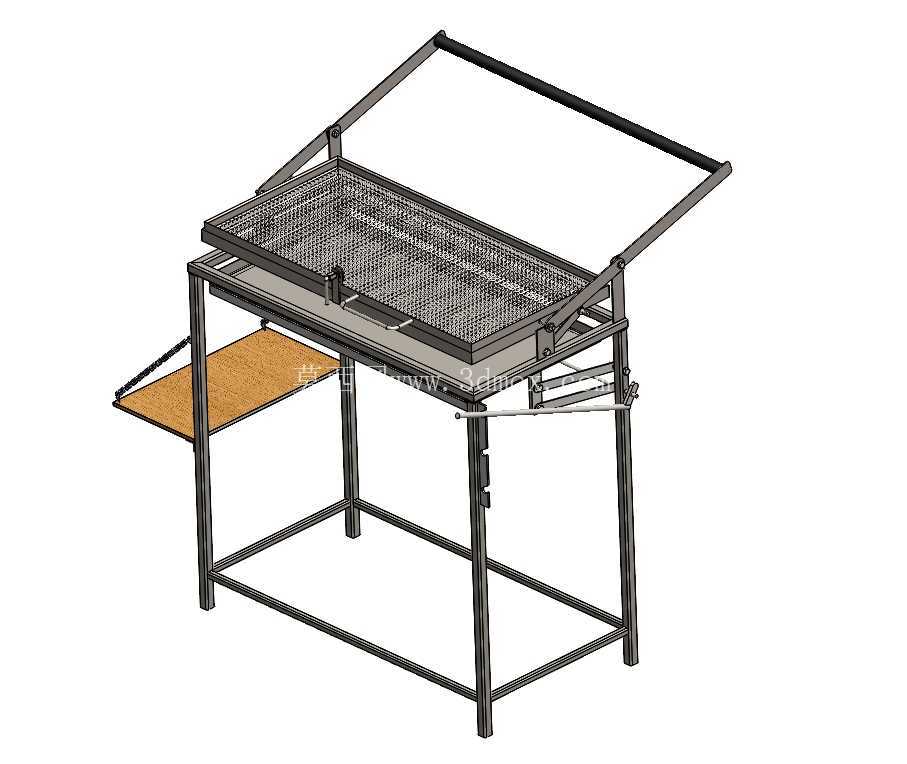

　　机架的四条支腿采用矩形排布，底部通过横向方管做拉筋连接，形成稳定的框式支撑结构，即使在不太平整的户外地面，也能通过支腿底部的小幅形变适配地面高差，不会出现架体晃动导致食材滑落的问题。侧方的置物板采用链条吊挂式支撑，展开时链条处于张紧状态，可放置调料盘、待烤食材等物品，承重可达5kg以上，收折时可直接向上翻起贴合在机架侧面，不需要额外拆卸零件。烧烤网面的翻折结构搭配了气弹簧辅助支撑，掀开网面时不需要额外人力托举，即可在最大开启角度保持悬停，方便操作人员清理炭灰、添加木炭，闭合时网面与下方炭槽的间隙经过反复校核，既保证木炭燃烧的热量能够均匀传递到网面食材，又不会因为间隙过小导致食材烤焦、油脂滴入木炭产生大量明火。

　　设计过程中重点考虑了操作的人机工程尺寸，架体的操作高度设定在850mm左右，符合成年人站立操作的舒适高度，不需要长时间弯腰操作，长时间摆摊作业也能降低腰部疲劳。烧烤网面的有效烤制宽度控制在500mm，长度在800mm，单次可同时烤制20人份左右的食材，完全满足小型摆摊、家庭聚会的使用需求。两侧的置物板展开后宽度为200mm，长度与架体宽度匹配，放置调料瓶、餐盘时不会出现倾翻。整个架体的安装边界在收拢状态下为长900mm、宽600mm、高300mm，普通家用轿车的后备箱即可轻松容纳，展开后总宽度（含两侧置物板）为1000mm，长度900mm，操作时只需要预留1.2m见方的平整地面即可完成部署，不需要额外的固定安装工序，展开后锁好铰接位置的定位销即可直接使用。

　　结构细节上，所有铰接位置都采用了防松的螺栓螺母连接，长期反复翻折也不会出现连接松动的问题，焊接位置全部做了打磨处理，没有尖锐的焊渣毛刺，避免操作人员搬运、使用时被划伤。炭槽位置设计了独立的抽拉式接灰盘，清理炭灰时不需要抬起整个网面，直接抽出接灰盘即可倾倒，日常维护十分便捷。架体表面采用高温喷塑处理，能够耐受木炭燃烧的持续高温，不会出现漆面脱落、生锈的问题，适合户外复杂的使用环境。考虑到户外使用可能遇到的阵风问题，架体的整体重心经过校核，落在底部支撑框的中心位置，即使遇到四级左右的阵风，也不会出现架体倾翻的情况。另外在架体的侧方还预留了工具挂杆的安装孔位，用户可以根据自身使用需求加装挂杆，放置烤夹、烤刷等常用工具，进一步拓展使用功能。整个结构没有复杂的传动部件，所有活动部件都暴露在可视位置，日常检查、维护不需要拆解复杂结构，即使出现小的故障，普通用户也可以自行更换标准件完成维修，不需要专业的售后支持。
