五工位紧凑型导线拼接接线端子结构

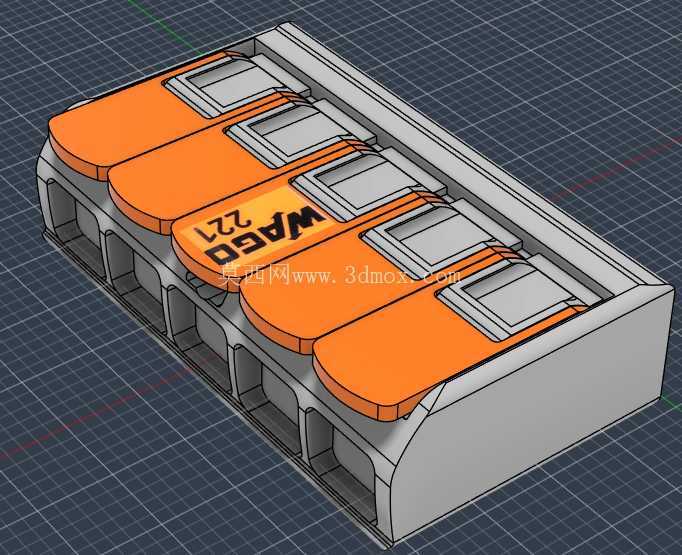

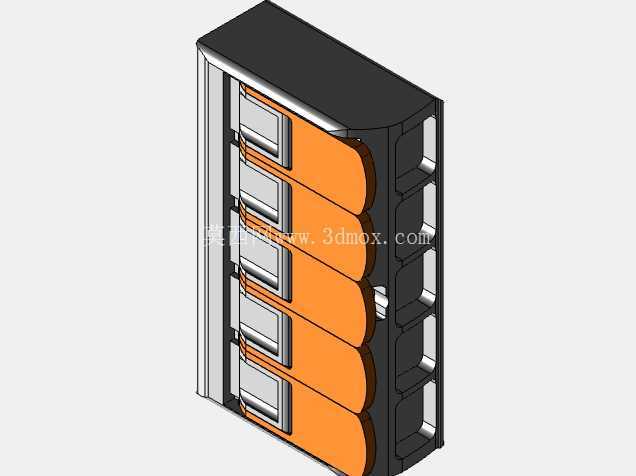

　　做低压电气布线的工程师基本都接触过这类快接端子，这次拆解建模的五联拼接款，是现场布线里替代传统缠绕搪锡、螺丝压接的常用部件，尤其在配电箱二次回路、改装车舱内布线、露营车改装线路整合、小型设备内部线束分接场景里，能把接线效率提上来，还能避免人工压接带来的虚接、线头脱落隐患。从实际使用场景倒推设计逻辑的话，这类端子首先要解决的是不同线径导线的快速对接问题，这款适配6平方毫米及以下的单股、多股铜芯导线，不需要额外压接工具，剥掉合适长度的绝缘层直接插入接线口就能完成锁定，内部的弹簧压片会持续给导线施加径向抱紧力，哪怕设备运行中有轻微振动，也不会出现接线松动的情况，比传统螺丝端子抗振性好很多。建模的时候首先要卡准安装边界，单联端子的宽度是标准导轨安装模数，五联拼接后的整体长度刚好适配常规小型接线盒的内部安装空间，高度方向不会突出盒盖的安全距离，背部的卡扣结构可以直接卡装在35mm标准DIN导轨上，也可以用螺丝通过底座的固定孔直接锁在安装板上，两种安装方式兼容不同的布线场景。外形上做了圆弧过渡的端角处理，不是生硬的直角结构，一方面是避免安装时划破导线绝缘层，另一方面在狭小空间布线时不会刮伤操作人员的手部。五个独立接线位之间做了绝缘隔断筋，每个接线位的进线口都做了喇叭口导向，哪怕是现场穿线时线头有轻微散丝，也能顺着导向口顺利插入，不会出现铜丝外露造成相邻回路短路的问题。操作端的橙色按压拨杆是受力结构，建模的时候特意做了防滑纹理，

　　按压时的受力角度刚好符合人体工学，用一字螺丝刀或者手指直接按压就能打开内部弹簧夹，拆线或者调整线位的时候不需要额外工具，拨杆的复位行程做了限位，不会因为按压力度过大造成弹簧片塑性变形。内部的导电件用的是高弹性铜材，表面做镀锡处理，降低接触电阻的同时也能抗氧化，长期在-40℃到85℃的工作环境里不会出现接触不良的问题，每个接线位的载流量匹配6平方导线的安全载流要求，满足低压配电、信号传输的不同接线需求。从结构设计的细节来看，外壳用的是阻燃PA材质，建模时预留了壁厚的均匀性，所有转角处都做了R角过渡，避免注塑成型时出现应力集中开裂的问题，拼接结构是相邻端子之间的燕尾槽卡扣，不需要额外配件就能根据实际需要的接线位数自由拼接，

　　从2位到任意位数都能组合，比固定位数的端子灵活性高很多，现场施工时可以根据实际回路数临时调整，不用提前备货多种规格的端子。进线口的位置做了防错结构，不同线径的导线插入后，内部的弹簧片会自动适配线径压紧，不会出现细线压不紧、粗线插不进的问题，拨杆和外壳之间的缝隙做了最小化处理，避免现场施工时的灰尘、金属碎屑掉入端子内部造成短路隐患。实际使用中，这类端子在房车改装里用得特别多，因为车内布线空间狭小，传统螺丝端子拧螺丝的时候操作空间不够，快接端子只要插线就能完成连接，后期检修拆线也方便；在工业控制柜的二次回路里，能大幅减少接线工时，而且每个接线位的压紧力一致，不会因为施工人员拧螺丝的力度不同造成虚接或者压断导线的问题；

　　在家装布线的分线盒里，也能替代传统的黑胶布缠绕接线，接头的绝缘性和可靠性更高，后期维护也更方便。建模过程中需要重点关注的尺寸配合点，一是拨杆和外壳的转动配合间隙，既要保证拨杆转动顺畅，又不能有过大的旷量；二是内部弹簧夹的行程尺寸，要保证在拨杆抬起时，夹线口的开度足够6平方导线顺利插入，拨杆压下时，夹线口能完全抱紧导线，不会出现松脱；三是拼接燕尾槽的配合公差，既要保证相邻端子拼接后没有明显缝隙，又能在需要拆分的时候不用太大的力就能拆开；四是背部导轨卡扣的尺寸，要完全适配标准35mmDIN导轨的安装尺寸，卡扣的弹性变形量要控制在材料允许的范围内，反复拆装不会出现断裂。另外，端子表面的标识区域做了微凹的磨砂面，方便现场施工时用记号笔标记回路编号，不会因为表面太光滑造成标记脱落，每个接线位对应的拨杆位置都有对齐标识，施工时能直观看到每个接线位的操作位置，不会出现误操作。
