树莓派4B单板计算机结构三维建模

　　做嵌入式设备集成、工业控制终端开发的工程师，大多都绕不开这类单板计算机的结构适配工作，这次的模型完整还原了树莓派4B版本的全部硬件结构细节，能直接用于各类定制外壳设计、设备集成安装的干涉校验工作。从实际工程应用场景来看，这类单板计算机常被嵌入到工业数据采集终端、小型智能网关、边缘计算节点、教学实验平台、DIY智能硬件设备内部，很多时候工程师在做整机结构设计时，不需要从零开始测绘板卡尺寸，直接调用精准的三维模型就能快速完成安装位布局、接口避让、外壳开孔定位的工作，能大幅缩短前期方案验证的周期。

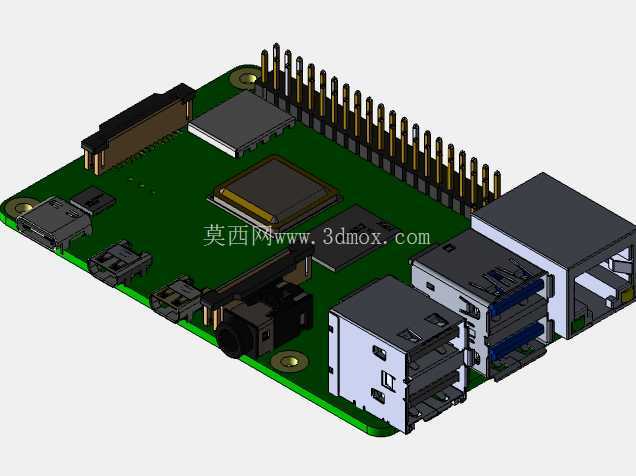

　　从板卡本身的功能特性来看，模型完整复现了板载的全部接口布局：侧边排列的USB接口包含两个USB2.0与两个USB3.0规格，相邻的是Type-C供电接口、Micro HDMI视频输出接口，板边的40Pin GPIO排针按照标准间距排布，还有板载的以太网接口、CSI摄像头接口、DSI显示接口都做了精准的结构还原，甚至板上的主芯片、内存颗粒、电源管理芯片、USB控制芯片的凸起高度都做了对应建模，避免后续做外壳或者散热结构设计时出现空间干涉。很多工程师在做定制散热片设计的时候，经常会忽略板上元件的高度差，导致散热片安装后压到周边贴片元件，这个模型把板上所有高于PCB基板的元件高度都做了还原，能直接用来校验散热结构的安装间隙。

　　设计思路上，这个模型完全按照实物的装配层级做了拆分建模：PCB基板作为基础承载件，所有贴片元件、接插件、排针、接口座都作为独立装配体存在，工程师在做结构适配的时候，可以单独隐藏不需要的元件，比如只保留PCB板和外部接口轮廓，就能快速导入到自己的整机装配体里做布局，不需要额外做简化处理。板上的固定安装孔位置、孔径大小都严格对应实物标准，四个M2.5规格的安装孔位置公差控制在0.1mm以内，不管是做铜柱支撑固定，还是做嵌入式卡槽安装，都能直接用模型里的孔位数据做安装结构设计，不需要反复对照实物测量。

　　外形尺寸与安装边界方面，模型完整还原了板卡的标准外轮廓尺寸，长宽尺寸完全符合官方公布的85mm×56mm规格，板卡各个侧边的接口突出量都做了精准还原：USB接口端突出PCB板面的高度、以太网接口的突出长度、GPIO排针的总高度都和实物一致，在做设备内部布局的时候，只需要按照模型给出的边界预留空间，就能保证实际装配时所有外接插头都能顺利插接，不会出现外壳挡住接口、插头插不到位的问题。另外板上的音频接口、Micro SD卡槽的位置和深度也都做了还原，设计外壳的时候对应的开孔位置、开孔大小可以直接从模型上提取轮廓，不用反复打样调整。

　　很多刚接触嵌入式硬件结构设计的工程师，容易忽略接插件的插拔空间预留，比如USB插头的握持部分长度、HDMI插头的尾部出线空间，这个模型不仅还原了板载接口本身的尺寸，还预留了常规插头插接后的空间参考，在做整机结构布局的时候，能直接校验插拔操作的空间是否足够，避免做出来的设备装配后外接设备插不进去，或者插进去之后周边结构挡住线材的问题。另外板载的PoE供电模块预留位的结构也做了对应还原，如果设计需要加装PoE扩展板，也能直接用这个模型校验叠加后的总高度，做外壳内部的高度空间预留。
