树莓派4B型单板计算机三维结构模型

　　做嵌入式项目结构适配的时候，最头疼的就是主控板的安装干涉问题，很多时候拿到实物再改外壳或者载板，一来一回耽误的工期够做两轮原型验证，这个树莓派4B的三维模型刚好能解决前期结构匹配的核心痛点。先从实际安装场景说，不管是做工业边缘采集网关、小型智能设备主控，还是学生做课程设计、创客做开源项目，只要用到树莓派4B，都需要提前确认板卡和周边结构的间隙：比如叠装HAT扩展板的时候，40针GPIO排针的伸出高度、排针两侧预留的电容元件高度，直接决定了扩展板能不能平贴安装，会不会被板载的无线模块金属屏蔽罩顶起，模型里把这些元件的实际高度差都做了还原，不用再对着 datasheet 一个个量尺寸算堆叠间隙。再看接口部分的设计还原，

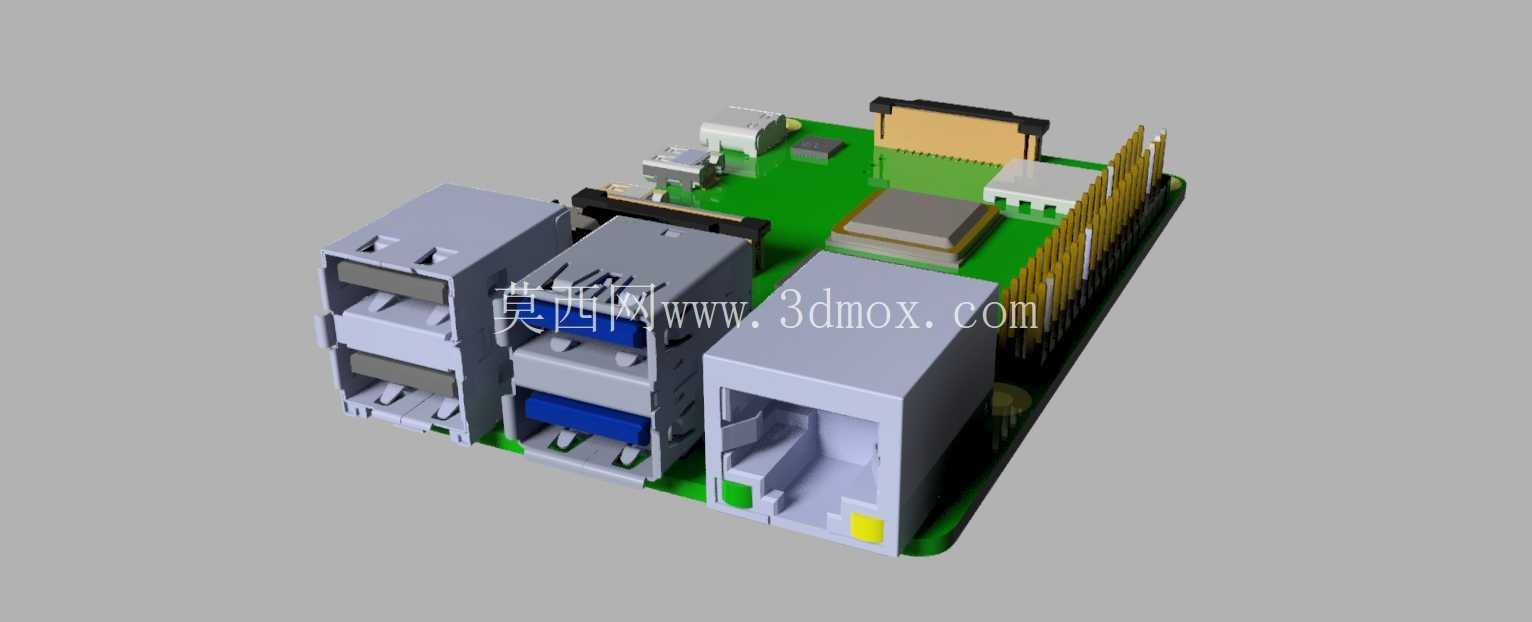

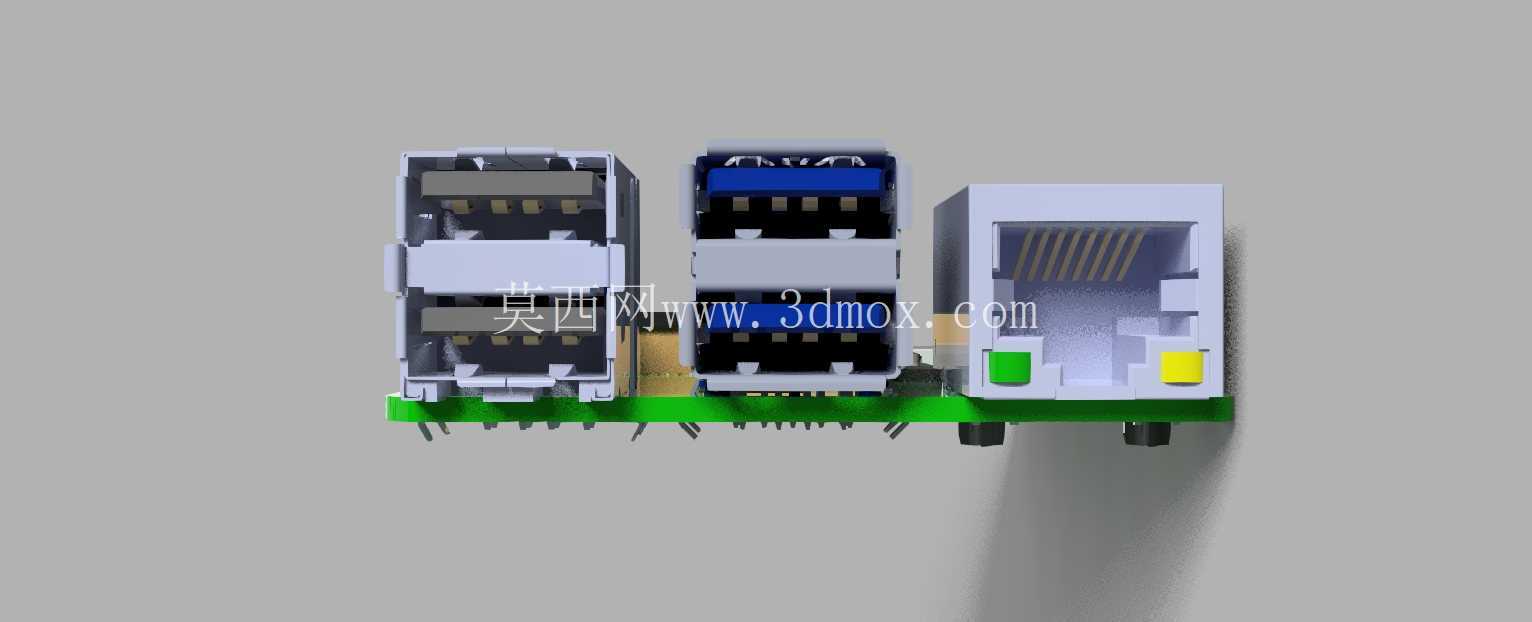

　　板端的两个Micro HDMI接口、3.5mm音频复合接口、USB Type-C电源接口、两个USB2.0和两个USB3.0接口、RJ45以太网口的位置、开口深度、接口周围的避让空间都和实物一致，做外壳开孔的时候直接提取模型边线就能导出工程图，不用反复核对接口坐标，避免出现开孔偏移导致插头插不到位、或者接口周围壁厚不够的问题。很多人做树莓派外壳容易忽略的点是Micro SD卡槽的位置，这个卡槽在板卡底部偏侧的位置，模型里还原了卡槽的弹出结构高度，设计外壳的时候如果没留够卡槽的按压弹出空间，后期换系统卡就得拆整个外壳，甚至会把卡针顶弯，用这个模型做干涉检查的时候，能直接模拟SD卡插拔的行程，确认外壳对应位置的开口尺寸和避让深度。

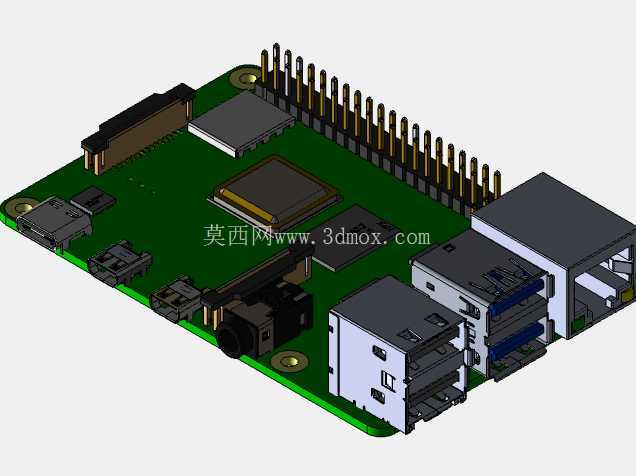

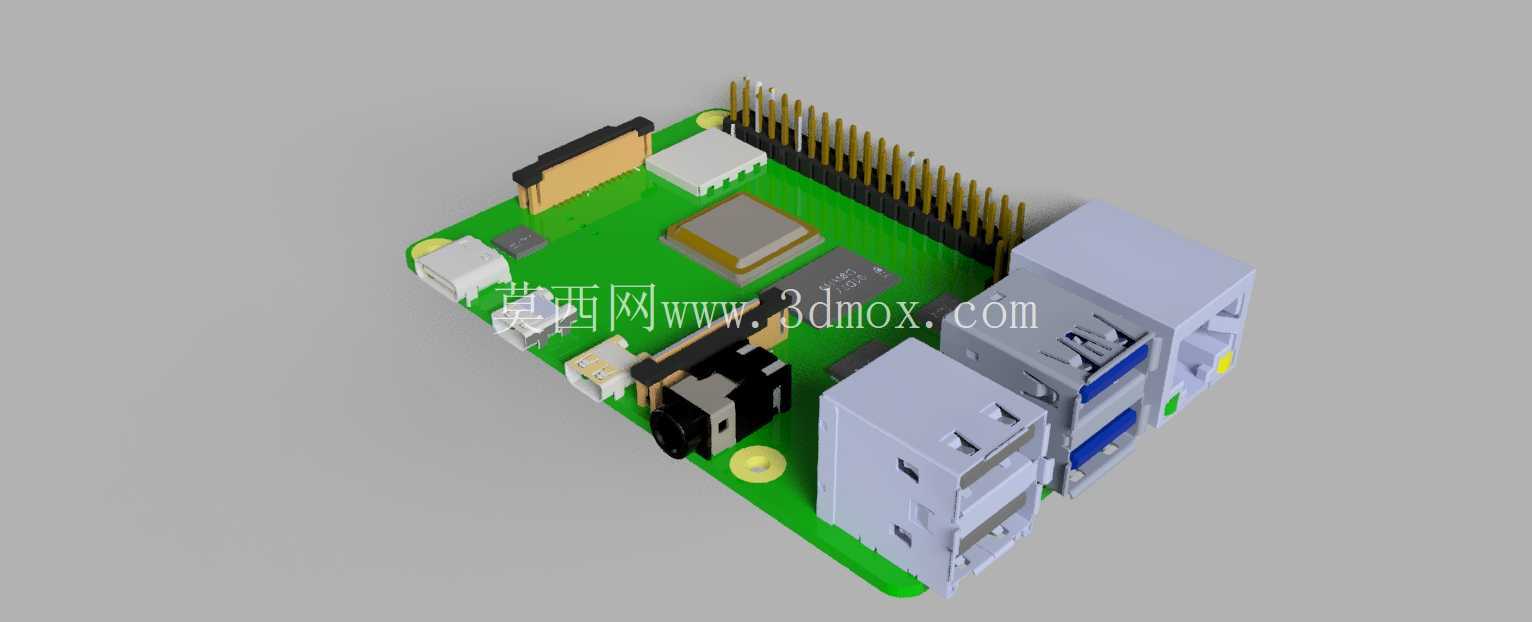

　　再说到板载元件的布局还原，四核Cortex-A72主控芯片的位置、LPDDR4内存颗粒的叠装高度、千兆以太网的PHY芯片、无线蓝牙模块的金属屏蔽罩轮廓、板载电源管理芯片的位置都做了1:1还原，做散热片选型的时候，能直接匹配散热片的安装尺寸，确认散热片会不会和周边的电容、接口屏蔽壳干涉，比如很多通用散热片会挡住GPIO排针的第一个针脚，或者碰到USB3.0接口的金属外壳，在三维环境里提前做装配检查，就能避免买回来的散热片装不上的问题。安装固定的边界尺寸也做了准确还原，树莓派4B的四个安装孔位置、孔位直径、孔位到板边的距离都符合官方机械规范，不管是用铜柱固定在亚克力外壳里，还是用螺丝锁在金属设备机箱的安装位上，都能直接对齐孔位坐标，

　　不用反复调整安装柱的位置。还有板卡边缘的金手指、排针的倒角、接口内部的弹片简化结构，都做了符合工程需求的还原，既不会因为细节过多导致模型文件过大影响装配效率，也不会因为过度简化丢失关键的安装参考特征。做嵌入式设备结构设计的时候，很多新手容易犯的错就是只看板卡的长宽外轮廓，忽略板载元件的突出高度，比如USB接口的金属外壳比PCB板高出2.3mm，以太网口的屏蔽壳比PCB板高出5.8mm，如果外壳内部的净空高度只留了PCB厚度加1mm，装的时候就会直接压到接口外壳，导致板卡装不平甚至把接口焊脚压脱焊，用这个三维模型做装配的时候，能直接测量每个元件的最高突出点，算好外壳内部的安全净空，预留出绝缘片的安装空间，避免出现短路或者装配干涉的问题。另外在做定制载板的时候，这个模型也能作为对位参考，确认排针的焊接位置、载板和树莓派主板之间的预留间隙，避免载板上的元件和树莓派背面的焊点、贴片元件短路。
