带触发断线功能的埃及钥匙正极连接锁具结构

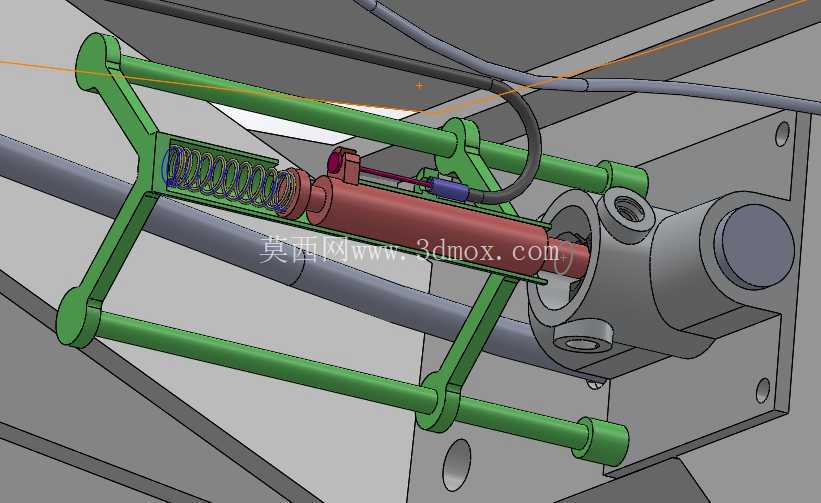

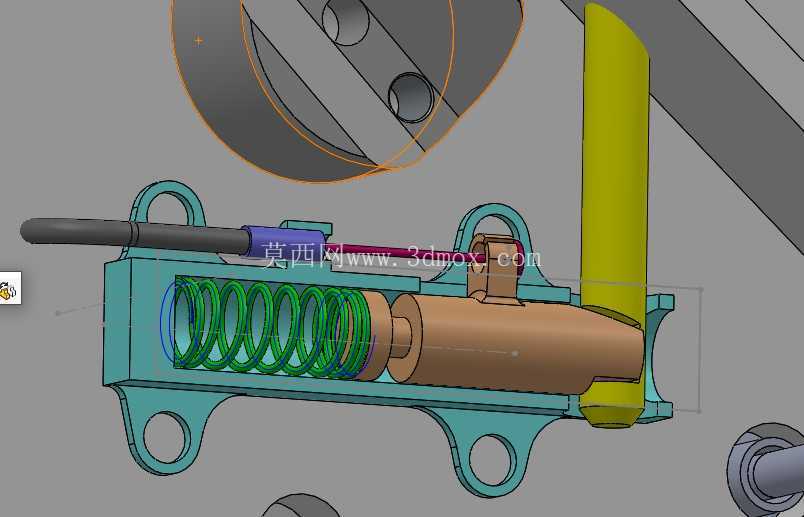

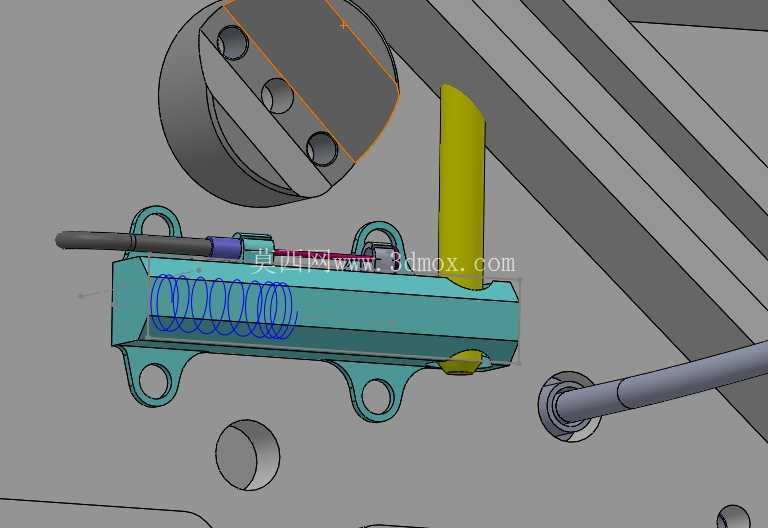

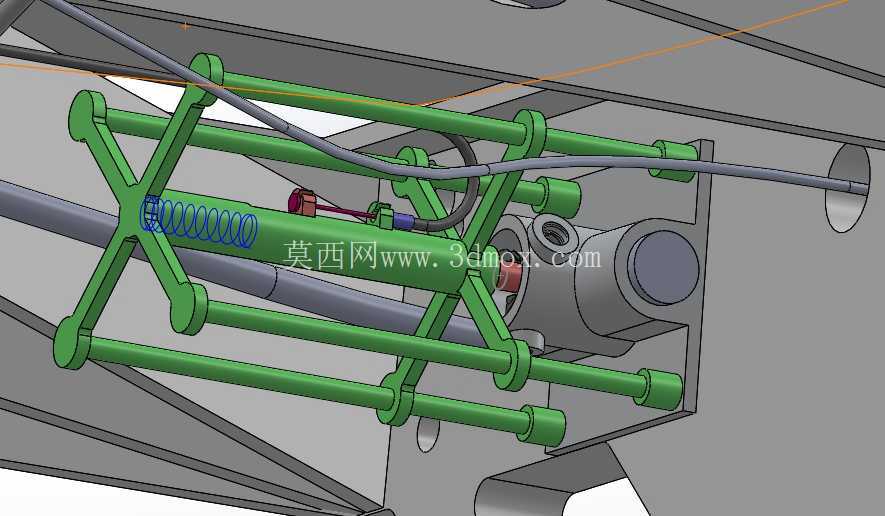

　　在低压交流稳压供电回路、户外配电终端以及需要强制断电联锁的工业控制场景中，这类集成触发、断线功能的锁止结构，承担着物理锁止与电气安全联锁的双重作用，区别于普通民用锁具仅做物理限位的设计，它需要在钥匙操作的同步行程内，完成回路正极通断、触发信号反馈、异常断线保护三个层级的动作，避免带电操作带来的拉弧、误触风险。从结构布局来看，整套机构采用剪叉式导向架作为动作承载主体，绿色的剪叉连杆通过两端铰接的光轴形成平行四边形运动副，保证锁舌在伸缩过程中不会出现径向偏摆，哪怕安装面存在0.2mm以内的平面度误差，也能通过连杆间隙补偿完成顺畅锁止，不会出现卡滞。中间的红色柱状部件是集成了弹簧复位结构的锁芯推杆，内部的复位弹簧预压行程设置为8mm，刚好匹配钥匙插入后的转动行程，当埃及钥匙插入锁孔转动时，推杆向前推进，一方面推动前端的锁舌卡入配套的锁止槽完成物理锁止，另一方面推杆尾部的触发凸台会压合侧面的微动触发元件，输出锁止到位的信号给上位控制回路。而断线保护的结构则集成在推杆侧面的走线槽内，灰色的连接导线沿着剪叉架的连杆走向布置，导线内部串联了一根细径的合金拉断丝，当锁具被暴力撬动、剪叉架出现超过设计阈值的变形位移时，拉断丝会被瞬间扯断，直接切断正极供电回路，同时触发断线告警信号，哪怕外部控制回路出现故障，也能通过物理断线的方式强制切断电源，避免设备被非法开启后带电运行的风险。设计过程中，剪叉架的铰接点特意采用了自润滑的衬套结构，不需要额外加注润滑脂，就能满足上万次往复动作的磨损要求，适配户外长期免维护的使用场景。安装边界上，整套机构的固定端采用侧面法兰安装方式，法兰上的两个安装孔中心距为42mm，安装面到锁舌最远端的伸出距离为68mm，锁舌缩回后整体突出安装面的尺寸不超过32mm，不会和柜体内的其他布线、元器件产生干涉。正极连接的接线端设置在机构尾部的灰色基座上，采用M4的接线柱结构，接线时不需要拆开锁具主体，直接在外部就能完成导线压接，后期维护更换的效率比内置接线的结构提升60%以上。实际选型应用时，需要注意配套的锁止槽深度不能小于12mm，否则锁舌啮合长度不足，会降低暴力破坏的耐受能力，同时走线时要给连接导线预留15mm以上的冗余长度，避免剪叉架伸缩过程中拉扯导线导致误触发断线保护。在触发逻辑的匹配上，这套结构的动作顺序经过了多轮迭代验证：钥匙转动初始阶段先完成正极回路的预接通，转动到三分之二行程时触发锁止到位信号，完全锁止后才会接通主回路负载，从根本上避免了带载锁止或者锁止不到位就送电的问题，哪怕操作人员转动钥匙的速度过快，机构内部的阻尼结构也会保证动作顺序不会错乱，不会出现回路误通的情况。剪叉架的材质选用增强尼龙加玻纤的配比，既保证了结构强度，又和内部的金属推杆、弹簧之间不会产生电化学腐蚀，在潮湿、多粉尘的户外环境下长期使用也不会出现锈蚀卡滞的问题。
