多面体框架式系绳锁扣结构设计方案

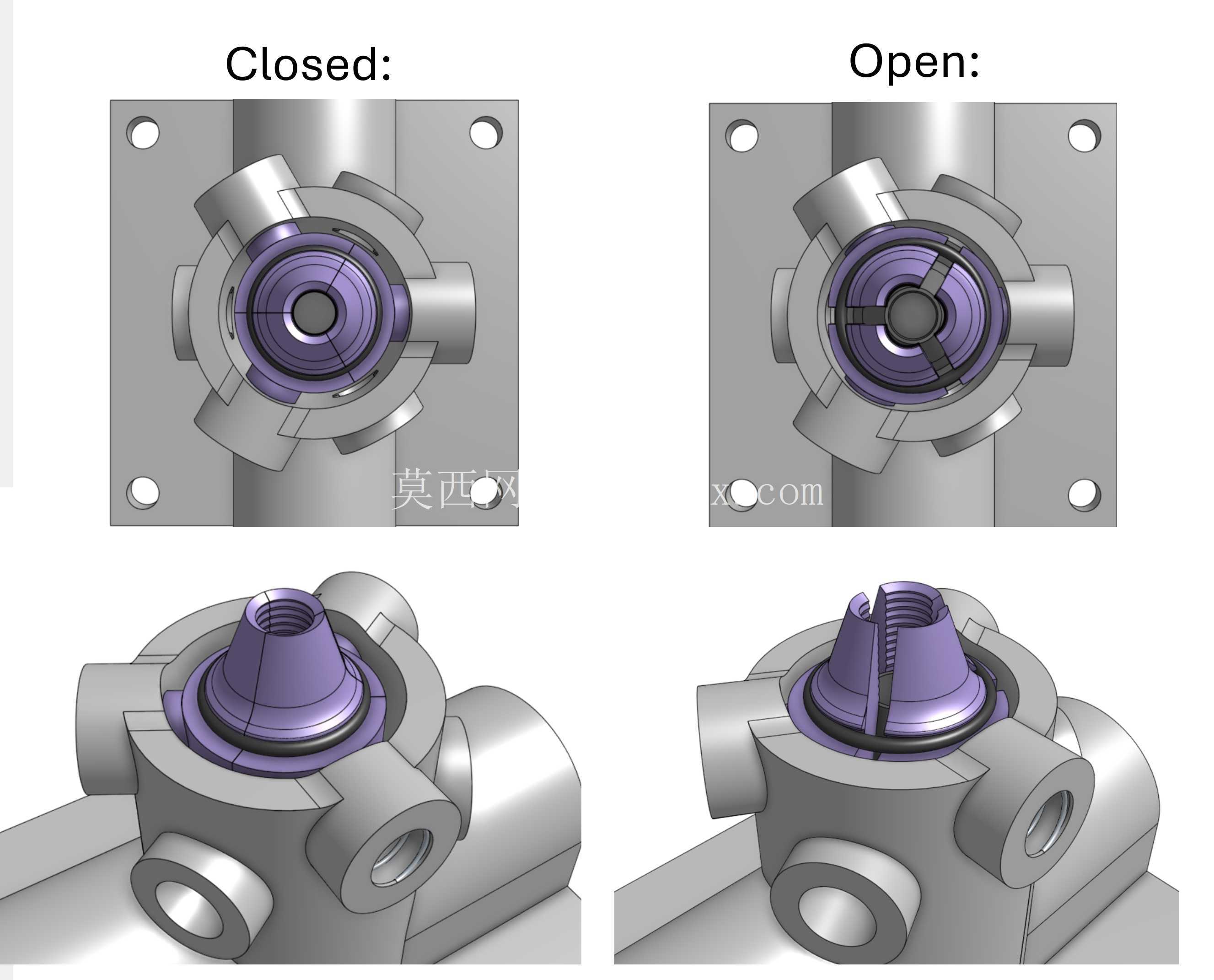

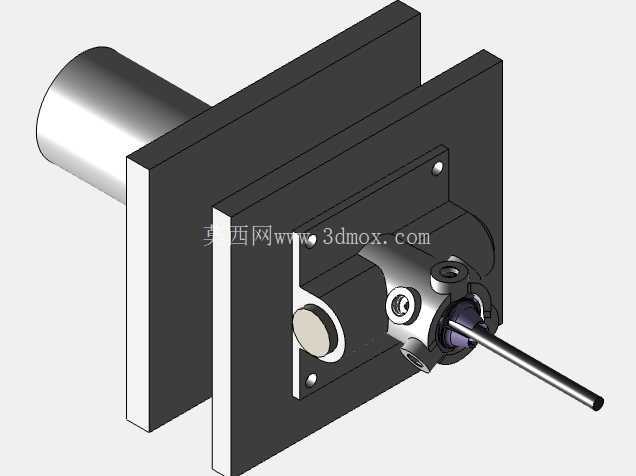

　　在航天载荷搭载、户外重型装备挂载、特种线缆固定等场景中，常规锁扣往往面临多向受力不均、锁止可靠性不足、系绳易滑脱的问题，这款多面体框架式系绳锁扣，正是针对这类复杂受力工况开发的专用锁紧连接结构。从结构布局来看，整体采用正多边形切角的多面体框架作为承载基体，框架主梁采用交叉斜撑的桁架式布局，这种设计并非为了造型猎奇，而是在有限的安装空间内，最大化提升结构的抗扭、抗侧向拉拽能力——当系绳从多个方向施加拉力时，斜撑结构可以将集中力快速分散到整个框架的各个连接节点，避免局部应力集中导致的结构变形或锁止失效。锁止执行端采用了锥面配合的阀芯式锁紧结构，安装端预留了标准的法兰安装孔位，可直接通过螺栓固定在承载基体的安装面上，

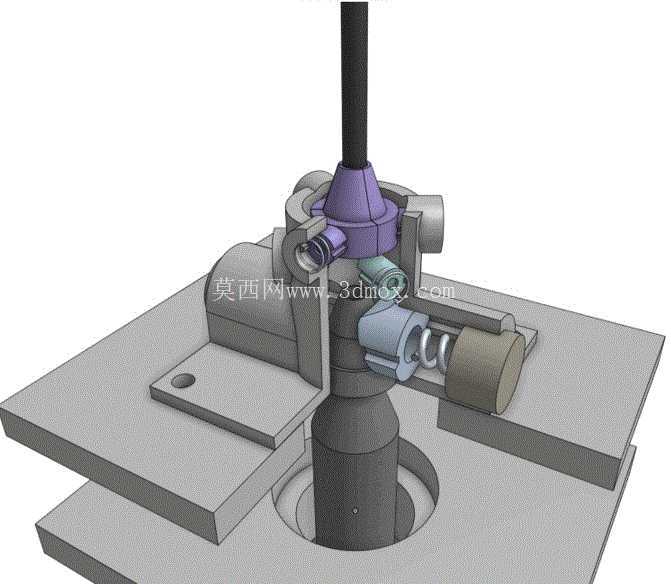

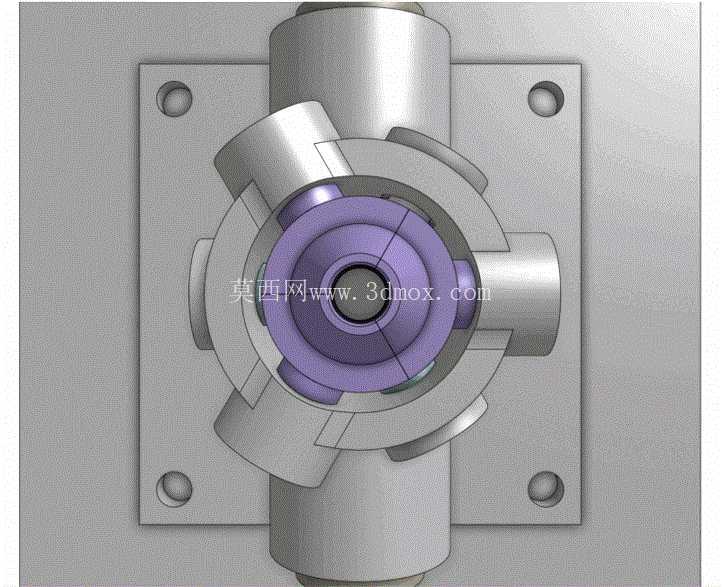

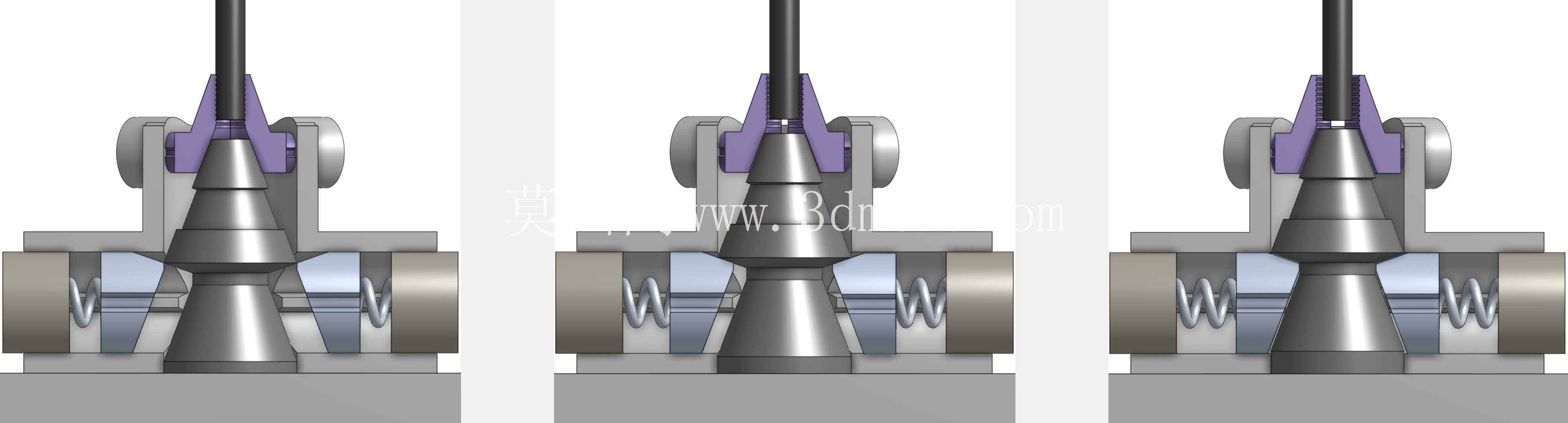

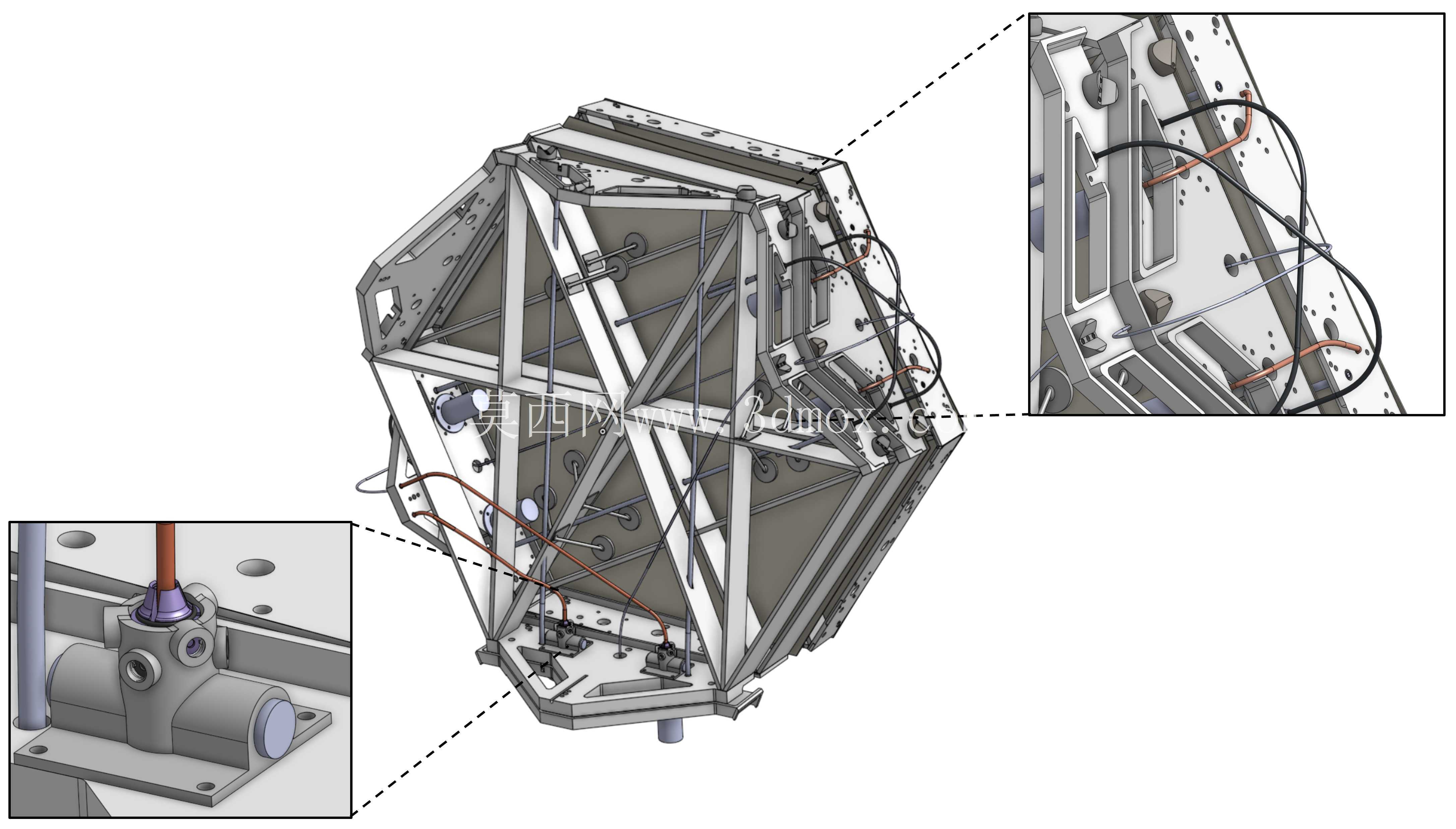

　　安装边界的孔位公差按照IT7级精度设计，能够适配多数工业设备的预装安装面，不需要额外加工过渡转接板。设计过程中，首先梳理了锁扣的实际受力工况：系绳在使用中不仅会产生沿锁扣轴线的正向拉力，还会因为设备晃动、系绳摆动产生30度范围内的侧向分力，甚至会伴随持续的振动载荷，因此常规的弹簧销式锁扣很容易在振动中出现销子移位、锁止松脱的问题。这款结构的锁紧逻辑采用了机械自锁的锥面配合原理，当系绳端头插入锁孔后，锁紧阀芯在锥面导向下自动收紧，抱紧系绳端头的连接柱，锥面的自锁角度设计为7度，小于金属接触面的摩擦角，即便没有额外的弹簧预紧，在承受正向拉力时也会越拉越紧，不会出现松脱。框架内部预留了规整的走线空间，从局部放大的结构细节可以看到，

　　内部的线缆可以沿着框架的主梁内侧布置，通过预留的线卡固定位完成线束固定，不会因为锁扣的动作或者外部受力挤压到内部走线，这一设计对于集成了传感模块的智能锁扣来说尤为实用，避免了线束磨损导致的信号故障。从安装尺寸来看，整体框架的外接圆直径控制在常规挂载接口的通用尺寸范围内，轴向安装高度不会超出承载设备的安装边界，突出安装面的高度经过优化，不会和周边的其他结构件产生运动干涉。锁扣的操作逻辑也做了针对性优化，解锁时只需要按压端部的解锁按钮，就可以带动锁紧阀芯后退，松开系绳端头，整个解锁动作的行程控制在10mm以内，操作人员带防护手套也可以完成单手操作，不需要额外的工具辅助。在结构强度校核阶段，针对框架的各个连接节点做了受力仿真，

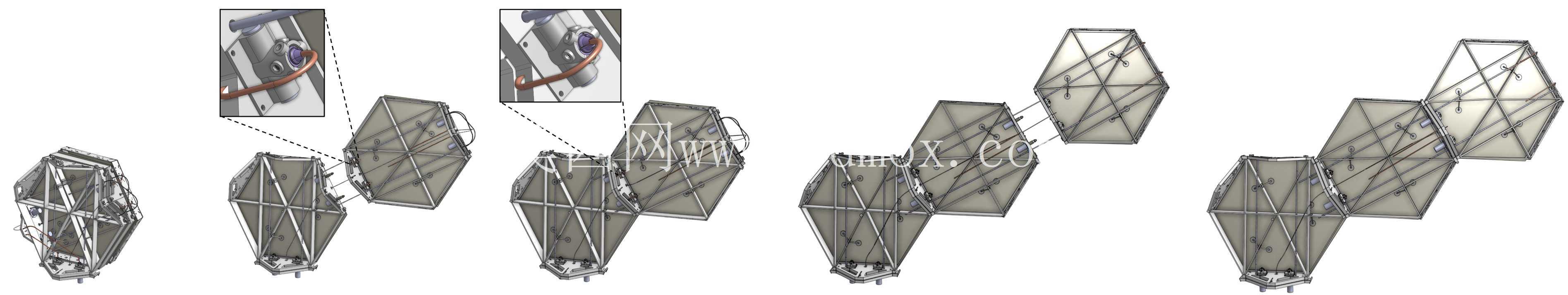

　　交叉斜撑和主框架的连接位置采用了一体化的铣削加工结构，没有采用焊接拼接，避免了焊接应力带来的结构强度短板，能够承受额定载荷1.5倍的极限拉力而不产生塑性变形。锁紧阀芯的接触面做了局部的淬火处理，表面硬度达到HRC45-50，能够承受反复插拔、锁紧带来的磨损，延长锁扣的实际使用寿命。和常规的单点式锁扣不同，这款多面体框架结构可以同时支持多根系绳从不同方向接入，每个接入点都采用独立的锥面锁紧结构，不会因为其中一根系绳的受力变化影响其他点位的锁止可靠性，这一特性尤其适合多系绳并联固定的挂载场景，比如航天设备的太阳能板展开固定、户外通信天线的风绳固定、重型吊装设备的辅助缆绳固定等场景。在细节设计上，框架的所有棱边都做了R2的圆角处理，避免尖锐棱边磨损系绳的外层防护套，也能防止安装操作过程中划伤操作人员。锁扣的外露表面没有多余的凸起结构，整体外形规整，在设备收纳、运输过程中不会勾挂其他物件。系绳插入端做了导向倒角，即便在视线不佳的高空作业场景下，操作人员也可以快速将系绳端头对准锁孔完成插入锁紧，不需要反复对位调整。
