模块化工业夹层操作梯台结构设计

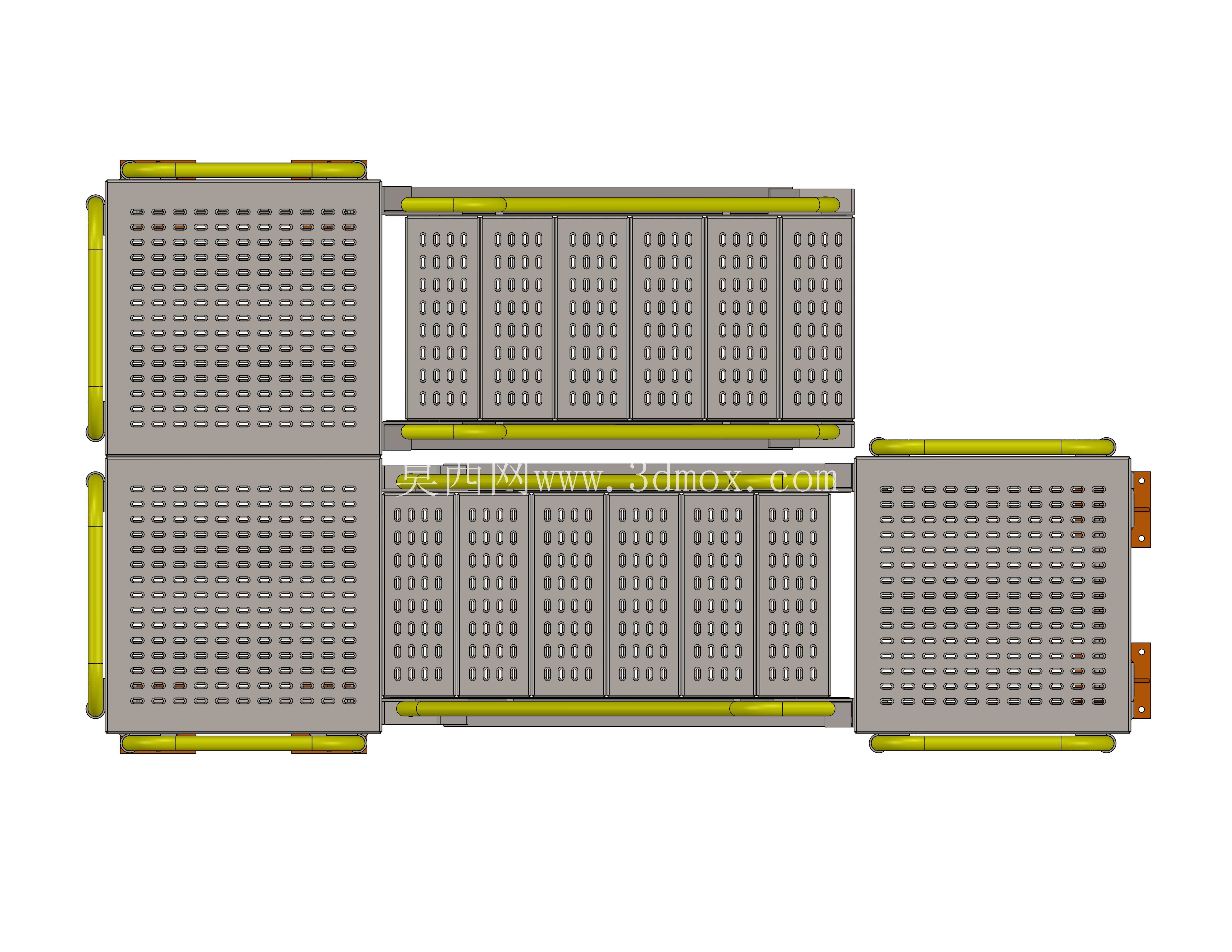

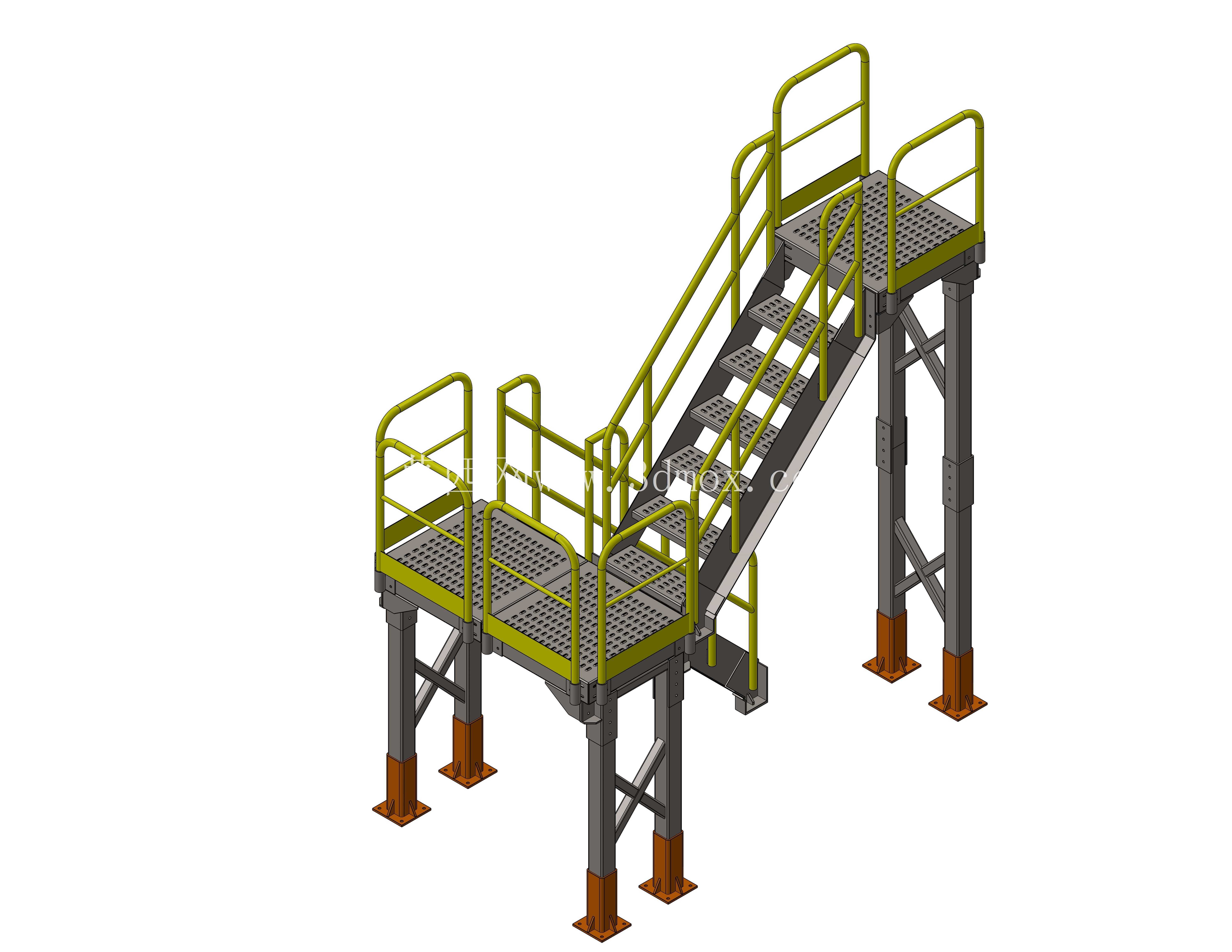

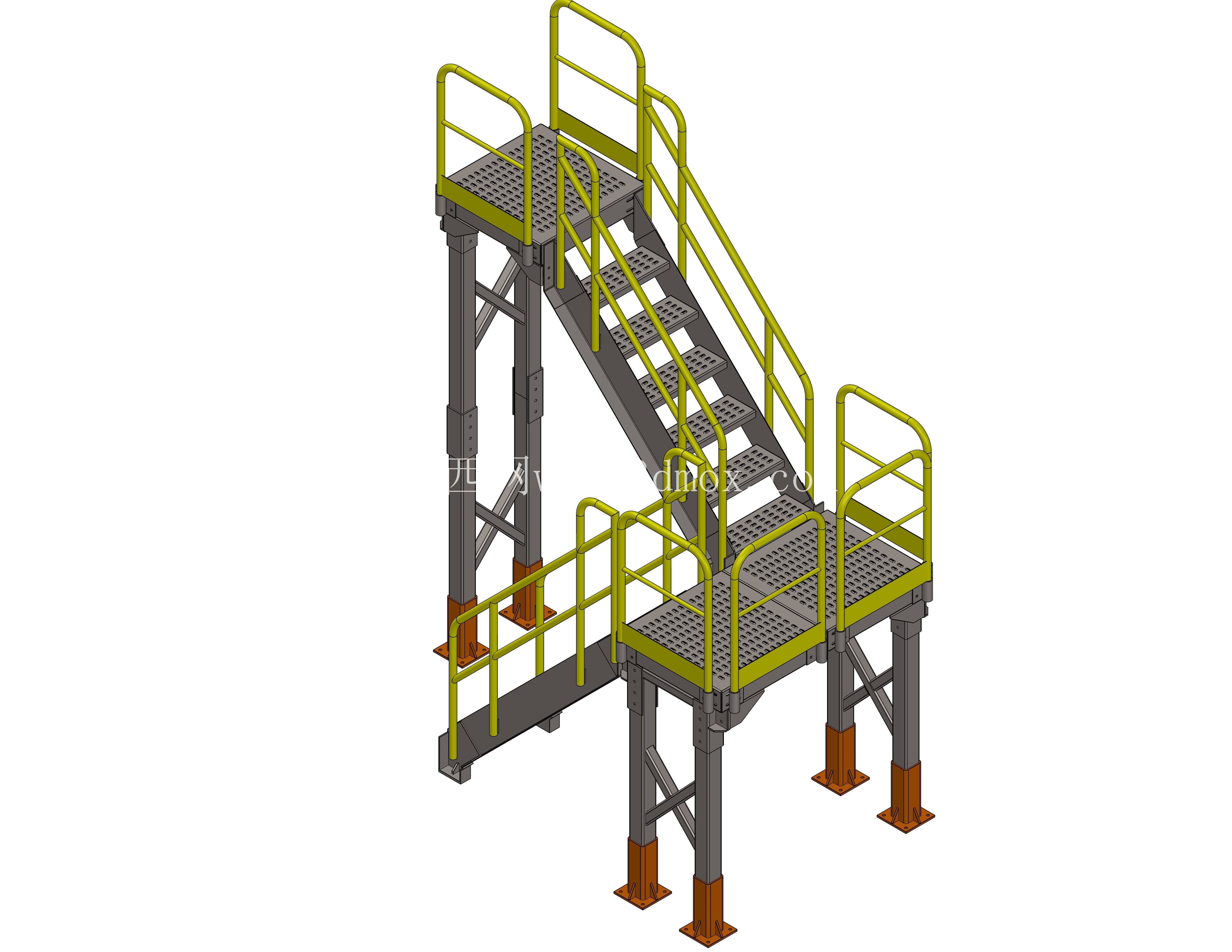

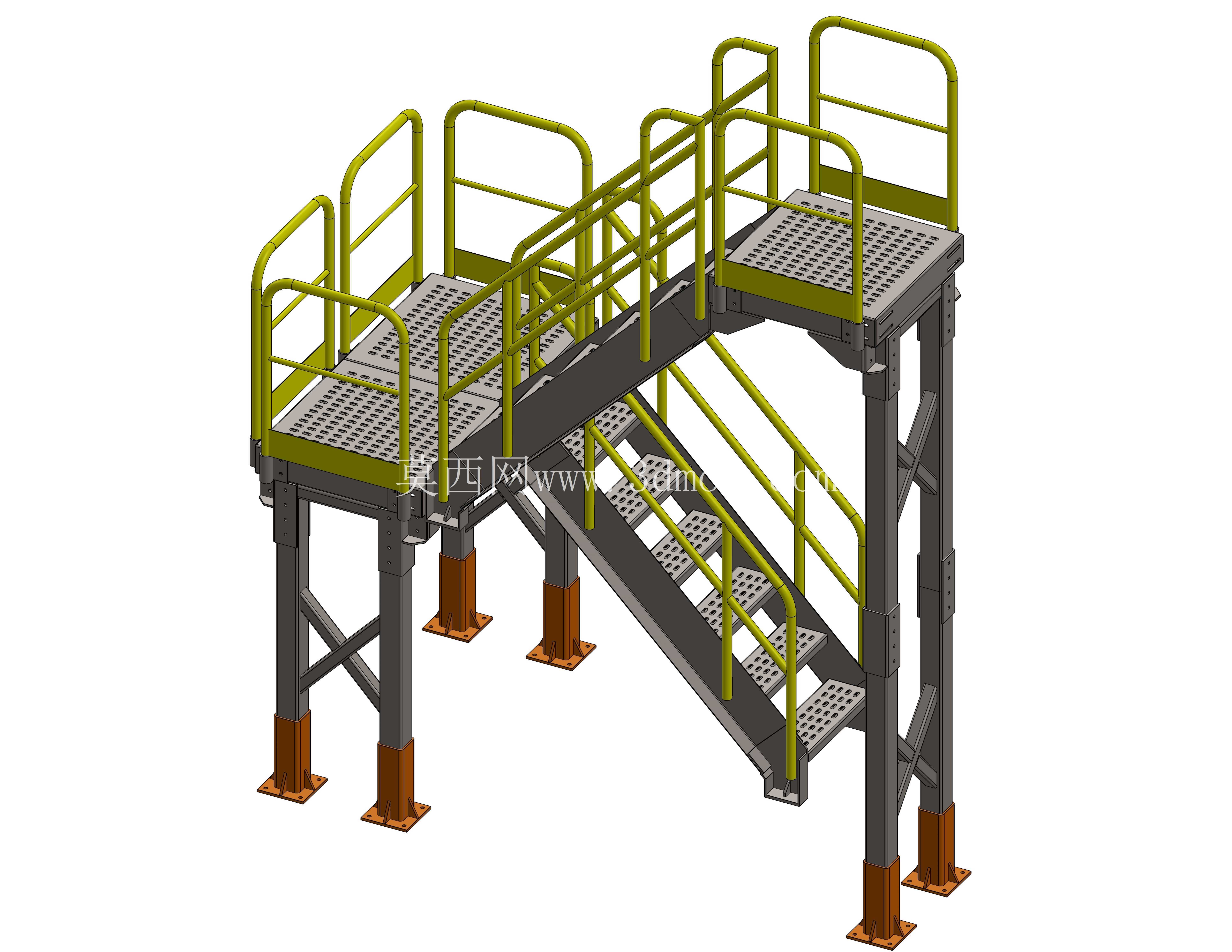

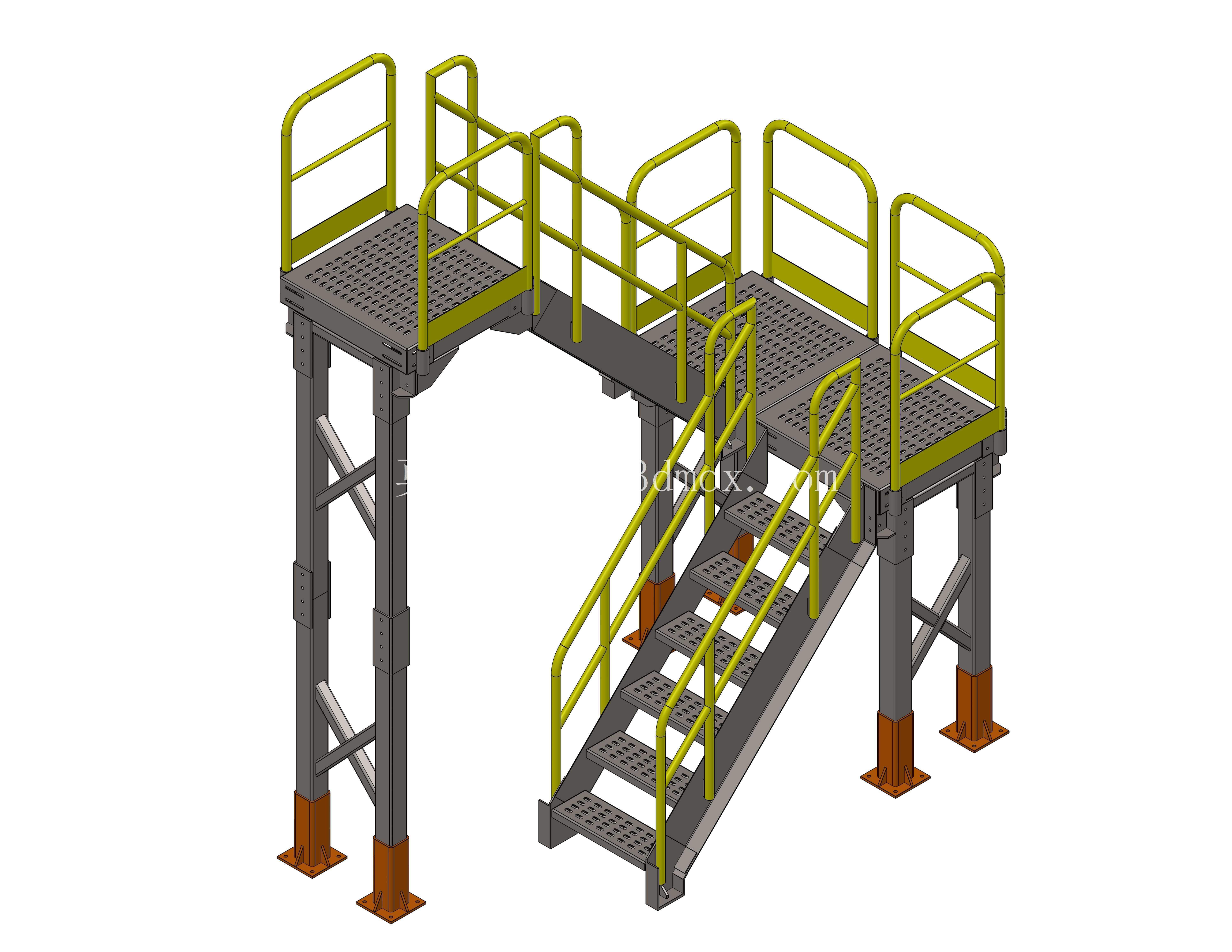

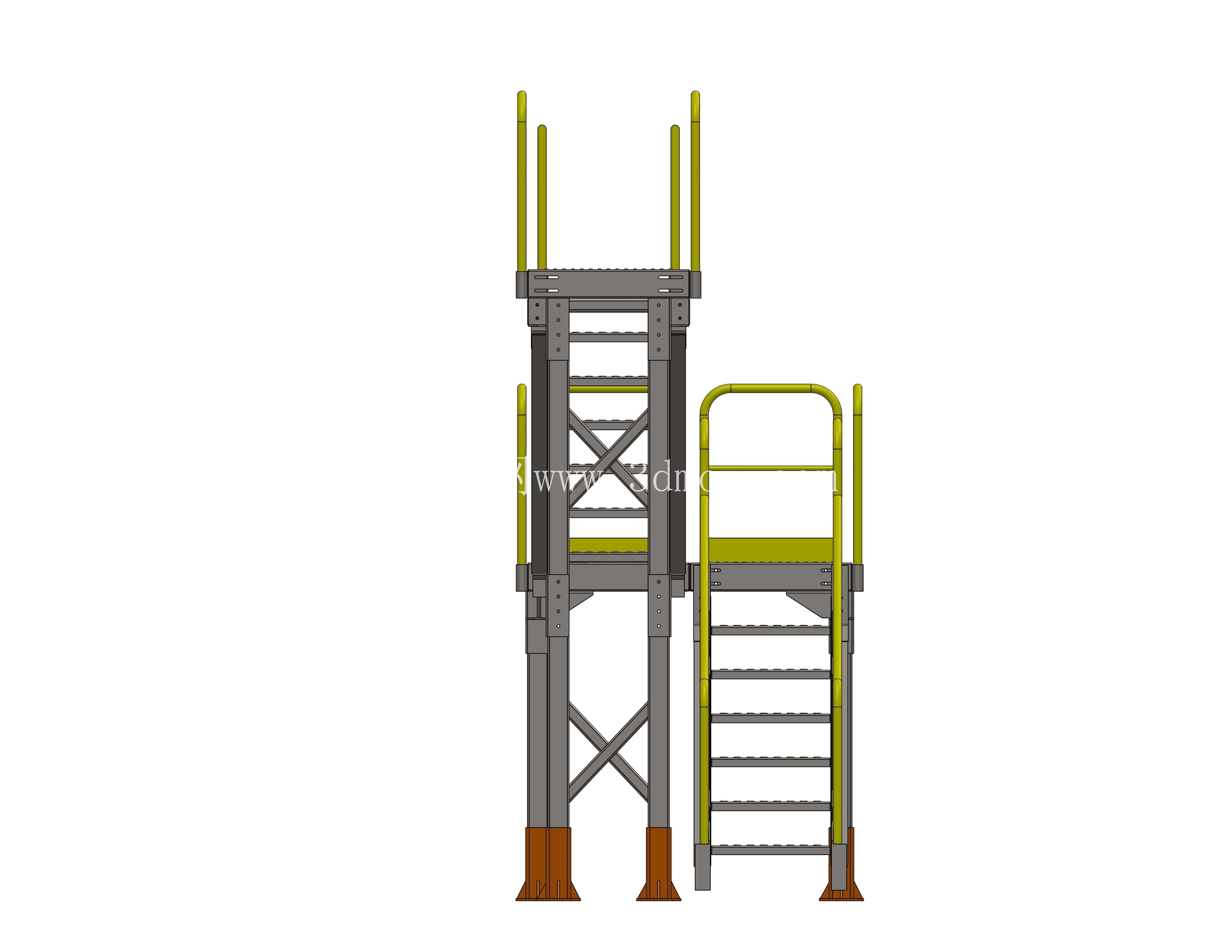

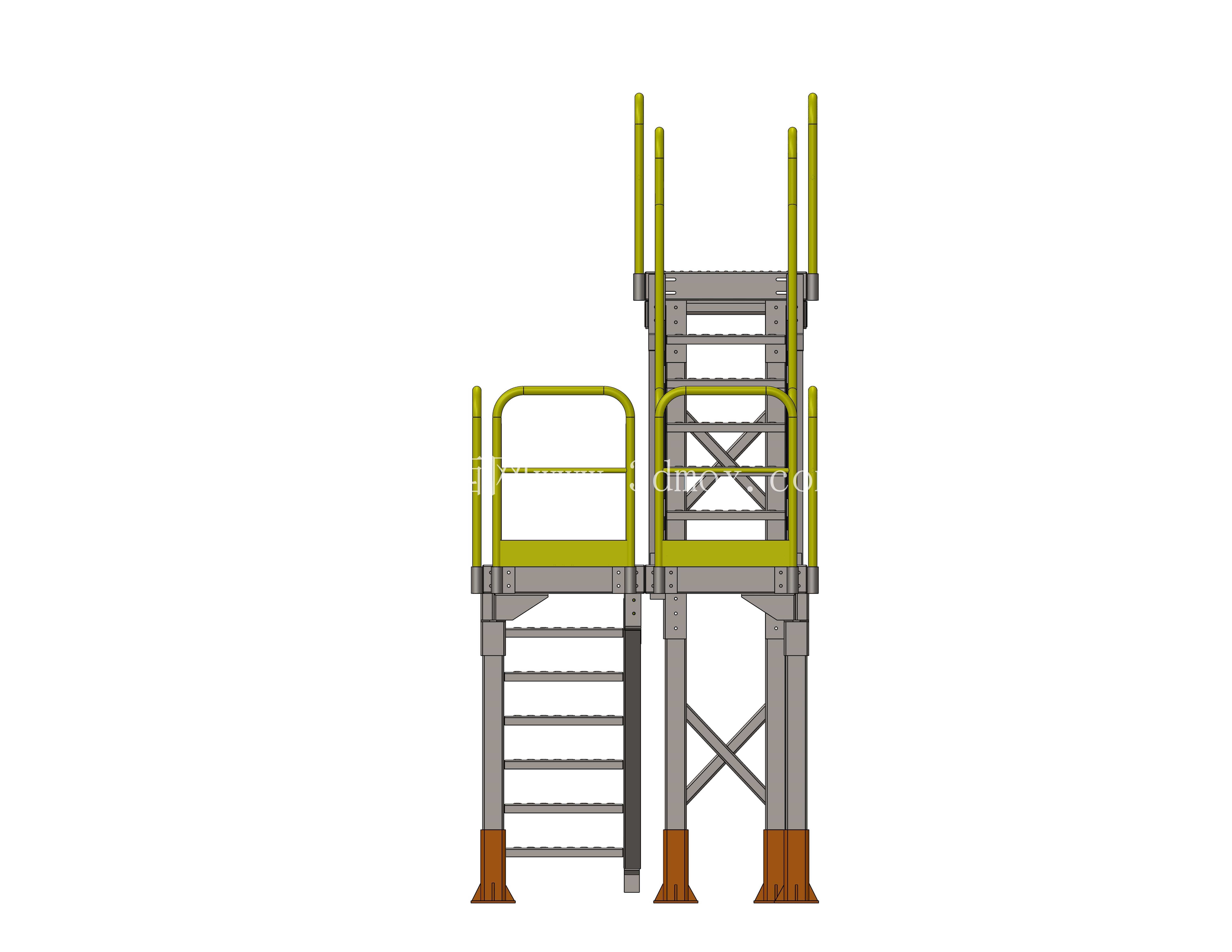

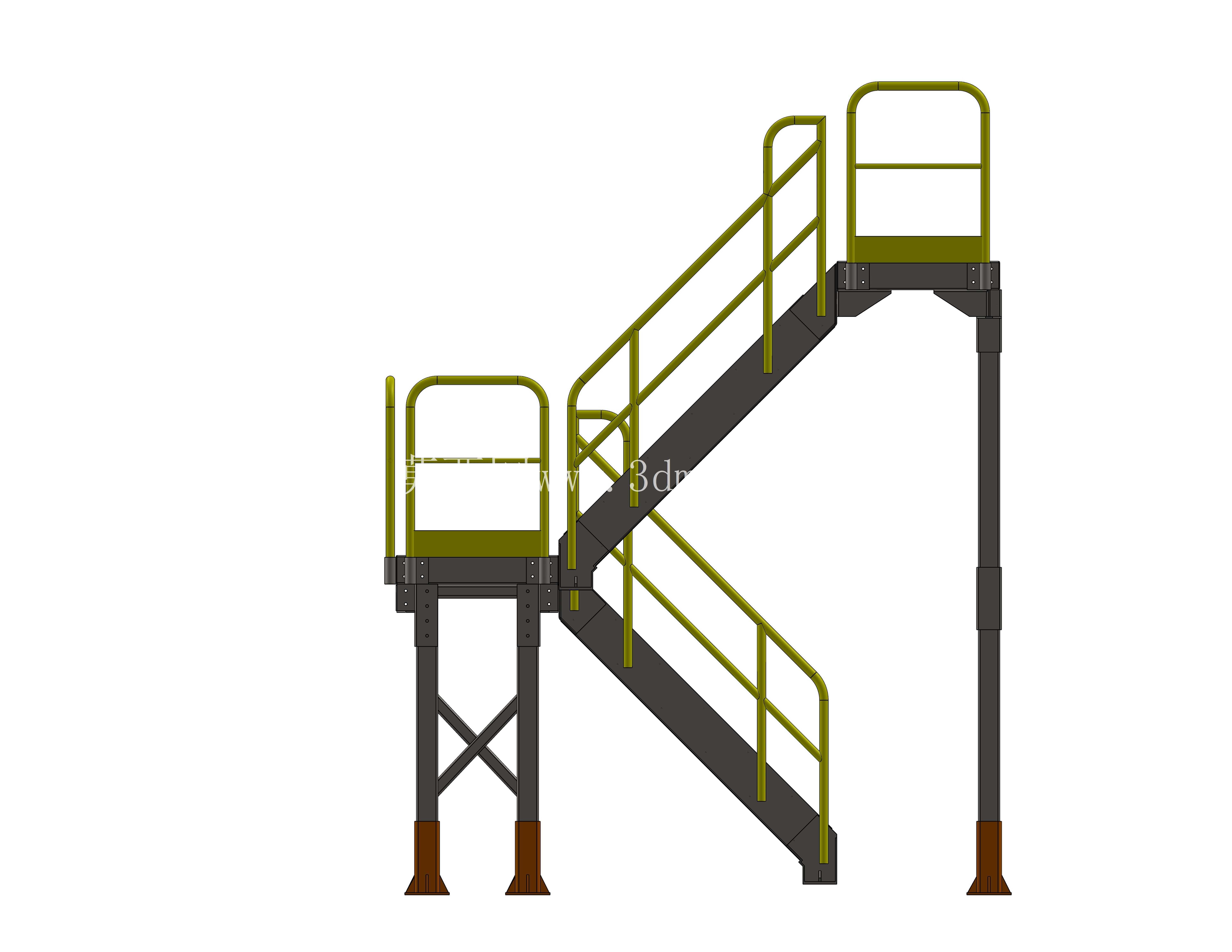

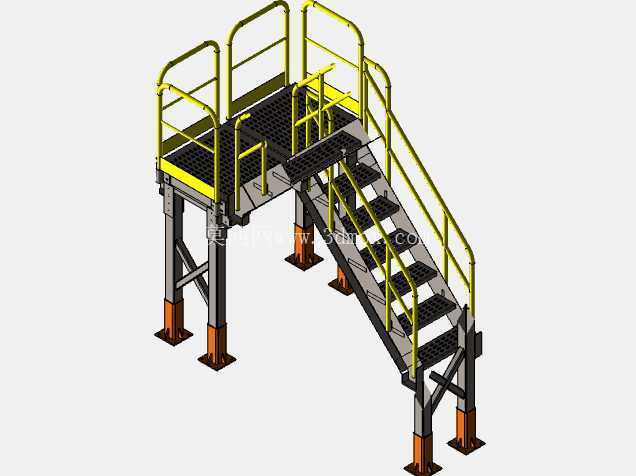

　　这类带护栏的夹层梯台，在离散制造车间、仓储分拣区、设备巡检通道里的应用频次极高，核心是解决不同标高作业面之间的人员通行、短时操作站位需求，很多时候会配套在大型生产线旁、仓储高位货架侧边、或者大型静置设备的操作维护点位，替代传统的固定式混凝土台阶，适配厂房后期改造、产线调整时的动线变更需求。从结构组成来看，整个梯台分为支撑立柱、踏步梯段、平台面板、安全护栏四个核心部分，支撑立柱采用方形型钢制作，底部配带地脚孔的安装底板，通过膨胀螺栓与混凝土地面固定，立柱之间交叉布置斜向撑杆，抵消人员通行、平台加载时产生的水平侧向力，避免梯台出现整体侧晃。平台面板采用冲孔防滑钢板制作，板面的凸起冲孔既可以漏除作业时掉落的碎屑、积水，

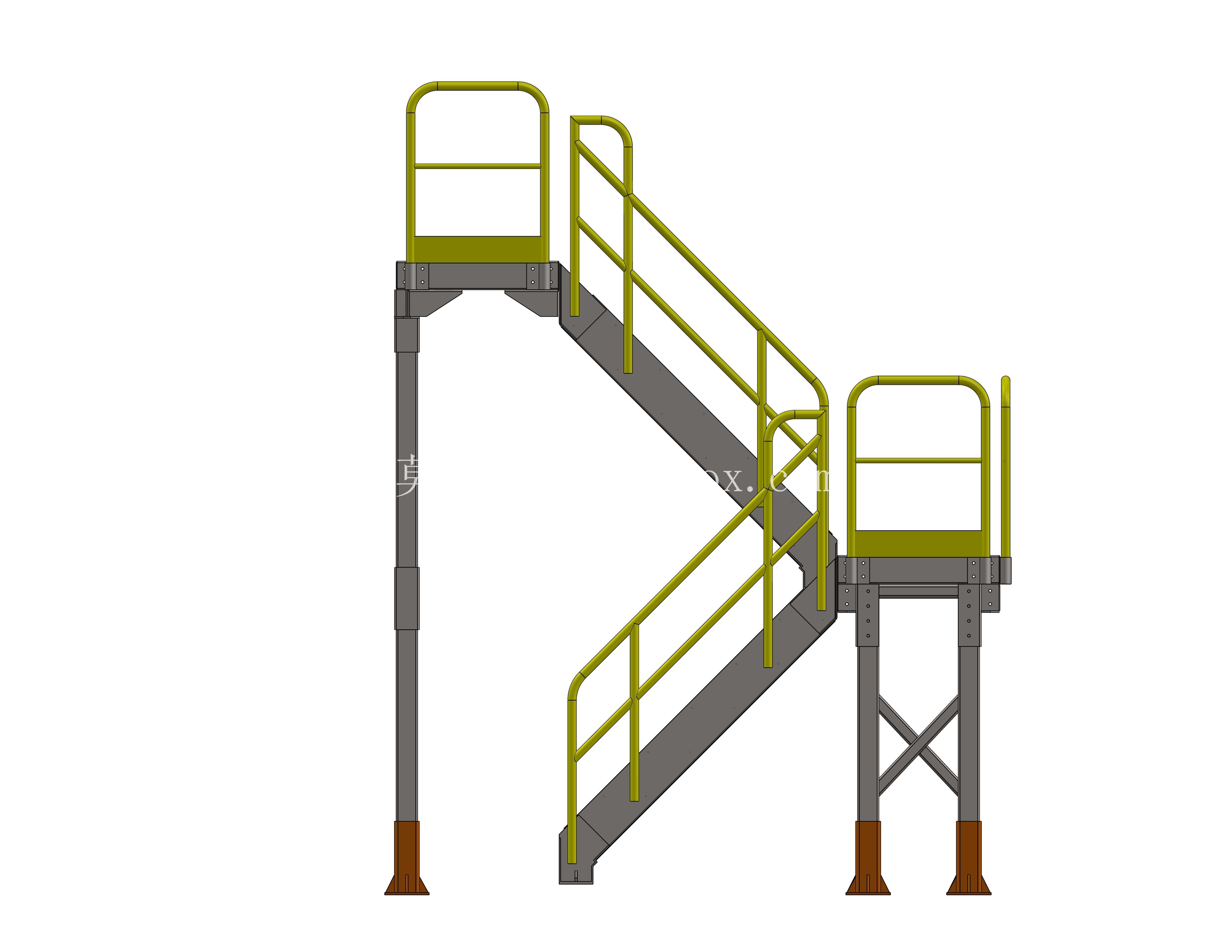

　　也能增大鞋底与板面的摩擦力，即便表面沾有少量油污、切削液，也能降低人员滑倒的风险，平台边缘做折边处理，既提升面板自身的抗弯刚度，也能避免锐边割伤作业人员。梯段的踏步同样采用冲孔防滑结构，踏步的踢面高度控制在180mm以内，踏面深度不小于250mm，符合工业作业场所人行梯的尺寸规范，梯段两侧连续设置圆管护栏，扶手高度距踏步面保持900mm，中间增设一道横杆，防止人员踩空或从梯段侧边跌落。平台区域的护栏高度距平台面为1200mm，护栏底部设置100mm高的挡脚板，避免平台上放置的工具、小零件从边缘掉落砸伤下方通行人员，护栏的所有连接节点采用满焊处理，焊后打磨焊渣做涂装，整体采用黄黑分色的工业安全配色，

　　黄色护栏部分在车间照明环境下辨识度极高，能提醒过往人员注意避让梯台支撑结构。整个结构采用模块化拆分设计，立柱、梯段、平台段、护栏都可以拆分为独立的构件单元，运输时可以叠放打包，现场安装时不需要大型吊装设备，两名安装人员通过螺栓拼接、局部补焊即可完成组装，针对不同的现场安装标高、平台跨度需求，可以通过增减立柱段长度、调整平台模块的拼接数量来适配，不需要重新开模制作整套构件，能大幅缩短非标梯台的交付周期。安装边界方面，这类梯台的立柱安装位置需要避开地面的预埋管线、设备地坑边缘，地脚固定点距离地面裂缝、混凝土地面边缘的距离不小于150mm，保证膨胀螺栓的锚固深度足够；梯段的下端落点需要预留不小于600mm的通行缓冲空间，

　　避免人员下梯后直接撞到周边设备或者通道护栏；平台的临边如果对接设备操作面，需要将平台护栏在对接位置预留开口，开口处可加装活动式安全链，非通行时挂上链条封闭临边。在载荷设计上，平台区域的均布活载荷按照2kN/㎡设计，能满足2-3名作业人员同时在平台上进行短时操作、设备巡检的需求，梯段的集中载荷按照1kN设计，完全覆盖单人携带工具通行的载荷要求，所有型钢构件的壁厚选型都经过抗弯、抗剪验算，在额定载荷下的最大挠度不超过构件跨度的1/250，不会出现明显的踏面下陷、护栏晃动问题。针对不同的使用场景，还可以在平台侧面加装工具挂板、小型置物托盘，方便作业人员放置巡检工具、记录台账，梯段底部可以根据需求加装可调节脚杯，适配地面不平整的安装场景，不需要额外做地面找平处理。这类梯台相比传统的焊接一体式梯台，最大的优势在于构件的通用化率高，后期如果产线调整需要变更梯台位置、调整平台高度，只需要更换部分连接件、增减立柱段长度即可完成改造，不需要整体报废重做，能降低工厂的设施改造成本，同时冲孔面板的通风性好，在高温作业区域使用时不会因为平台板面蓄热导致作业人员脚部不适，镂空结构也不容易积灰，日常清洁维护只需要用压缩空气吹扫即可，不需要额外的复杂养护。
