75mm开口C型夹紧工装结构设计

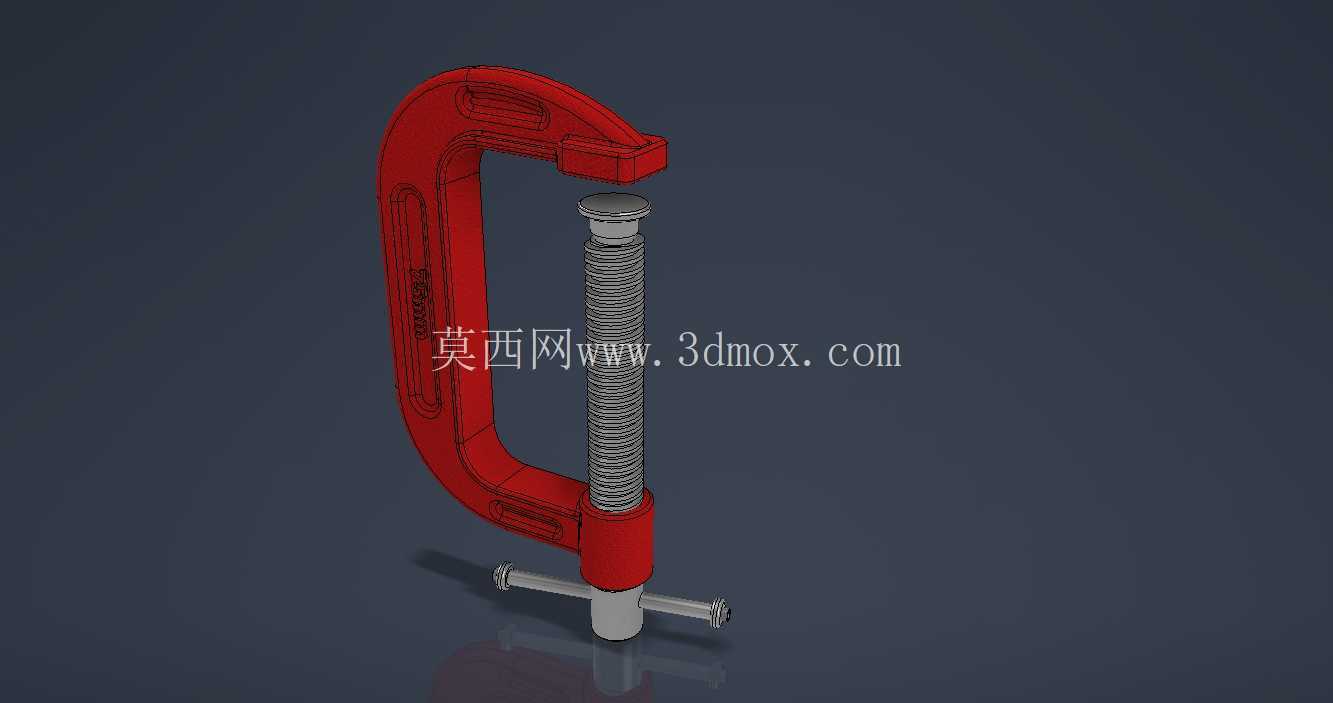

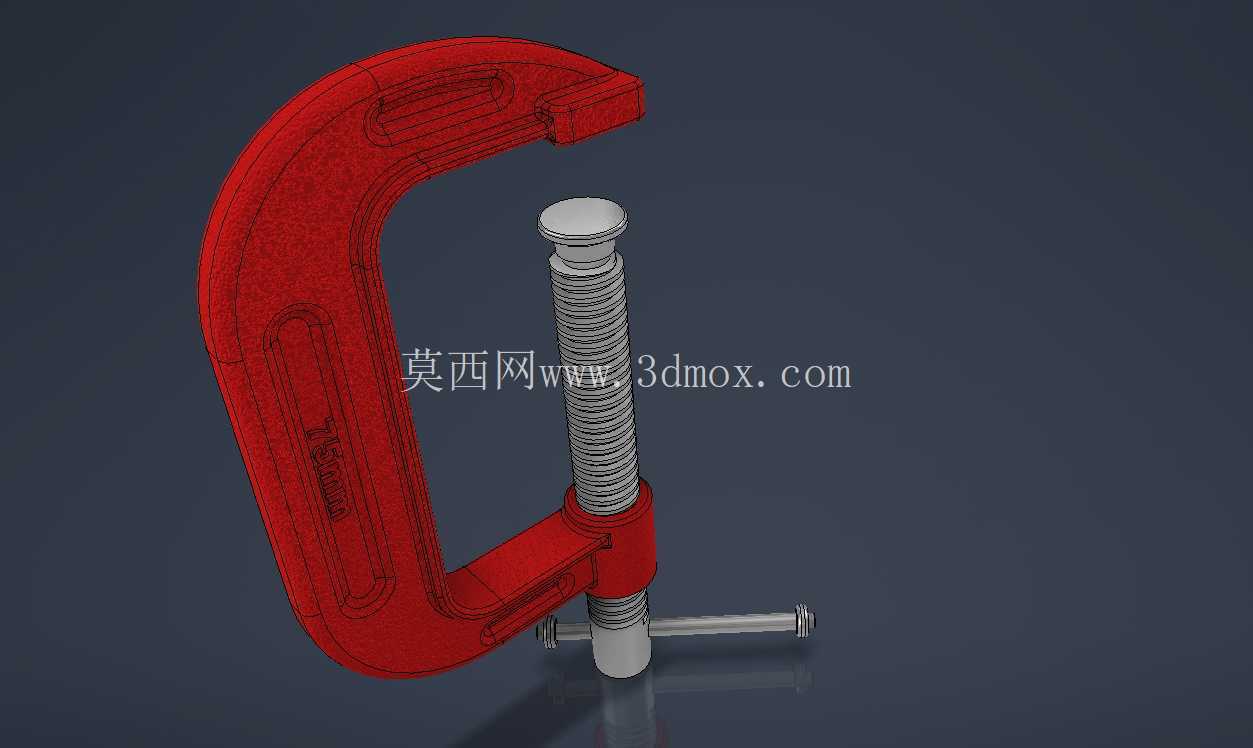

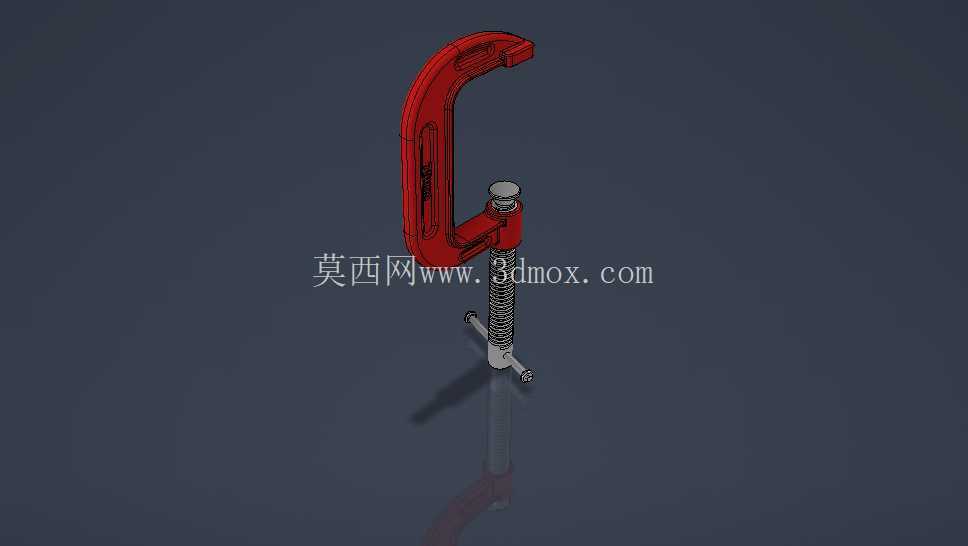

　　这款C型夹紧工具的开口行程设定为75mm，刚好覆盖日常小件加工、装配场景里最常用的夹持厚度区间，不管是木工拼接时固定18mm厚度的生态板叠层，还是金工车间里把3mm厚的冷轧钢板定位在焊接工作台面上，或是维修作业中夹紧变形的塑料壳体等待粘接固化，这个尺寸都能适配，不会出现开口太大操作笨重、开口太小夹不住工件的问题。从结构设计逻辑来看，整个夹身采用C型一体式框架结构，框架截面做了变厚度处理，受力最大的弯角区域壁厚比直臂段厚2mm，配合内侧的加强筋造型，在拧紧螺杆施加夹紧力的时候，框架开口处的变形量能控制在0.1mm以内，既保证夹持刚性，又不会因为整体用料过厚导致工具自重过大，长时间手持操作也不容易产生疲劳感。

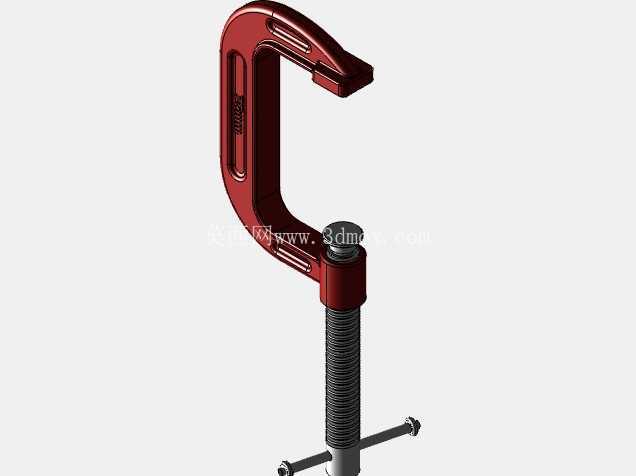

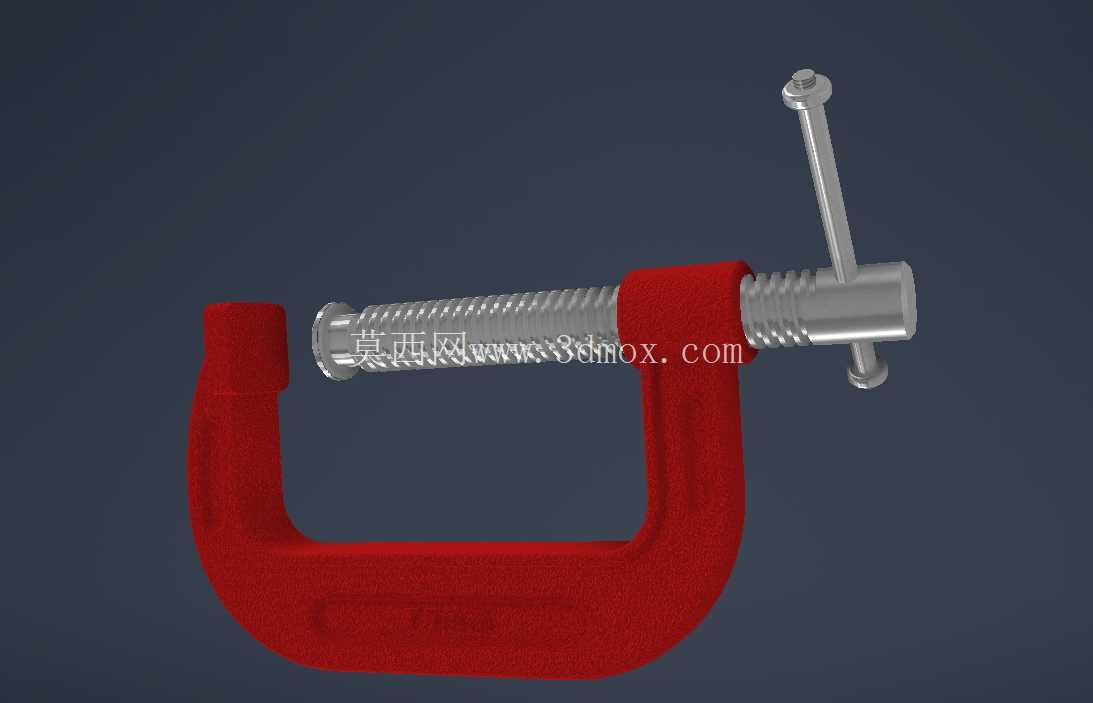

　　夹紧执行部分采用梯形螺纹传动的螺杆结构，相比普通三角螺纹，梯形螺纹的牙根强度更高，能承受更大的轴向夹紧力，而且螺纹副的间隙更容易控制，夹紧过程中不会出现卡顿、滑牙的问题，螺杆末端搭配T型转动手柄，不需要额外搭配扳手，直接用手就能施加足够的拧紧力矩，手柄两端做了滚花处理，手上沾有切削液或者木屑的时候也能稳定转动，不会打滑。螺杆顶端的压头采用活动式结构，和螺杆本体之间留有微小的转动间隙，夹紧工件的时候压头可以自动贴合工件表面，不会因为螺杆转动带动工件移位，也能避免压头在工件表面压出明显的旋转划痕，对于表面质量要求高的饰面工件、抛光后的金属零件都很友好。在实际车间应用场景里，这类C型夹的使用频率远高于大型重型夹具，

　　钣金焊接时可以用来临时定位拼接的板件，代替大力钳避免夹伤板件表面；木工开榫、拼板时可以配合垫木均匀施加压力，保证粘接面紧密贴合没有缝隙；设备维修拆卸轴承、密封件的时候，也可以用它临时固定零件，方便拆装操作；甚至3D打印完成后去除支撑、粘接拆分打印的零件时，这款小尺寸C型夹也能提供稳定的夹持力。设计时特意把夹身的开口深度做了优化，从螺杆中心到夹身背部的距离足够容纳常规尺寸的型材、方管，不会出现开口够大但深度不够，夹不住宽幅工件的问题，夹身的两个夹持端面都做了平面度处理，没有凸起的分型线或者浇口残留，夹紧的时候和工件表面是面接触，不会因为局部应力过大压伤软质工件，比如铝型材、松木、亚克力这类硬度较低的材料，只要垫上薄胶皮就能直接夹持，

　　不需要额外做防护处理。整个模型的结构完全按照实际量产的手动夹具参数构建，各个活动部件的配合间隙都参考了实际五金工具的公差标准，螺杆的行程、手柄的转动范围、夹身的开合角度都符合实际使用逻辑，不管是用来做车间工装夹具的选型参考，还是作为机械结构教学的案例，或是用于场景渲染的道具模型，都能还原真实工具的使用状态，不会出现结构干涉、不符合实际操作逻辑的问题。很多新手建模时做的C型夹经常会忽略螺杆和夹身的螺纹配合间隙，或是把压头做成和螺杆刚性连接的结构，实际使用中根本无法正常夹紧工件，这款模型在这些细节上都做了还原，活动部分的装配关系完全符合实物的运动逻辑，转动手柄时螺杆可以顺畅前进后退，压头可以自适应调整角度，和真实工具的操作手感保持一致。
