单轮电动平衡车楔形金属外壳结构设计

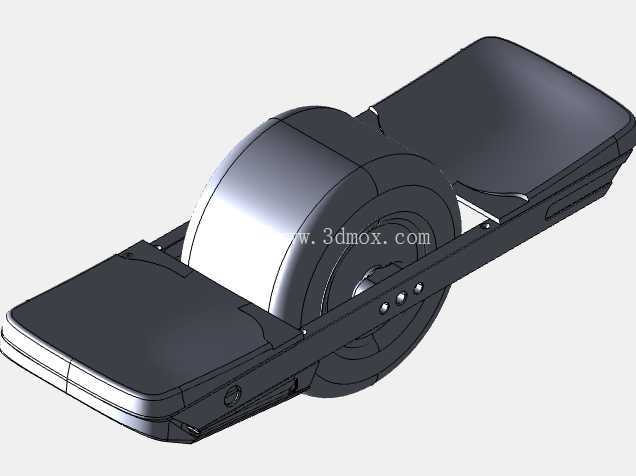

　　这款楔形壳体是针对单轮电动代步设备开发的承载防护结构，主要应用于个人短途出行类电动平衡车的整机装配场景，作为核心承载部件衔接行走轮组、动力电芯、电控模块与外部踩踏承载面，直接决定整机的结构强度、部件布局合理性与骑行过程中的受力可靠性。从实际使用场景来看，这类单轮平衡车多应用于城市短途通勤、园区代步、休闲骑行场景，骑行过程中壳体需要承受骑行者的垂直载荷、路面颠簸带来的交变冲击，同时还要为内部电芯、电控元件提供密闭防护，避免路面飞溅的泥水、扬尘侵入内部造成电路故障，金属板材的选型也正是匹配这类复杂户外使用场景的防护与强度需求。

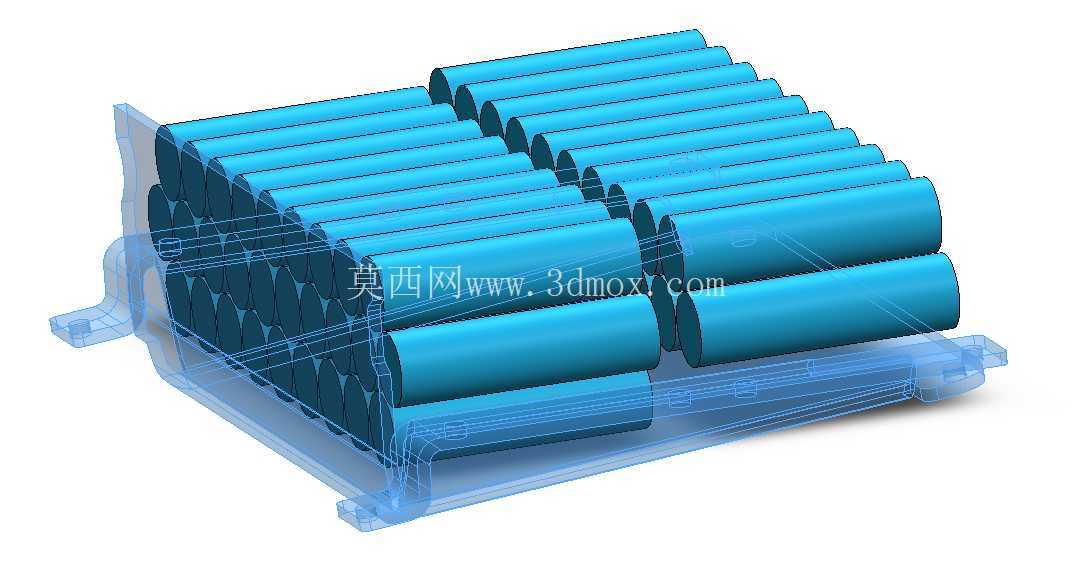

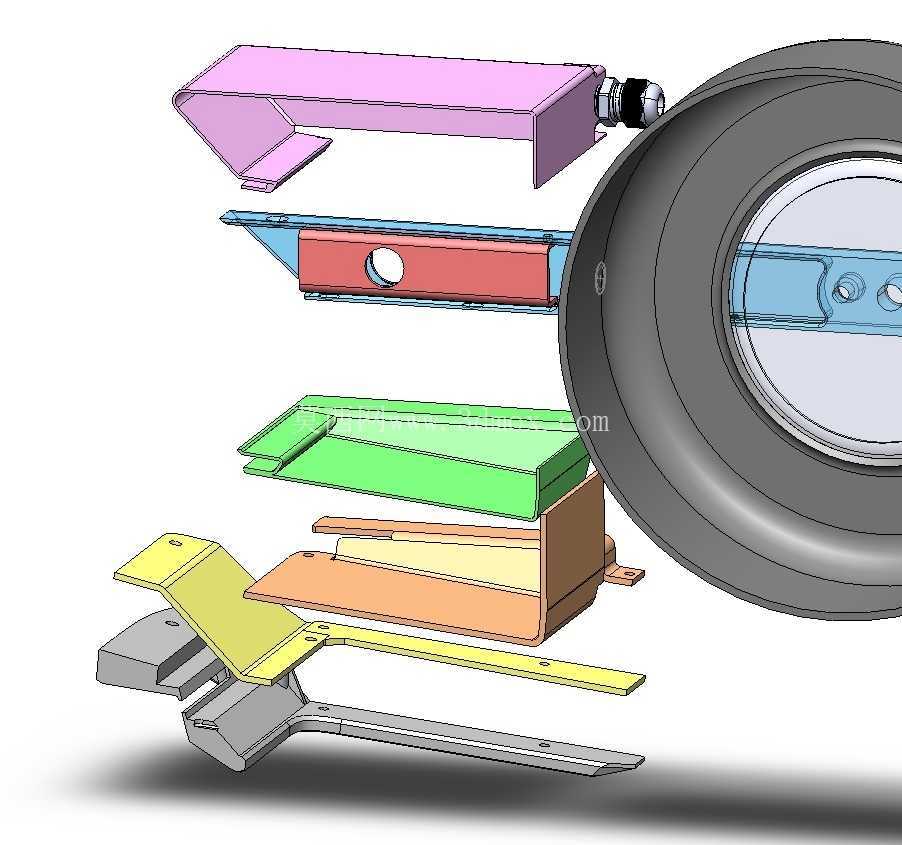

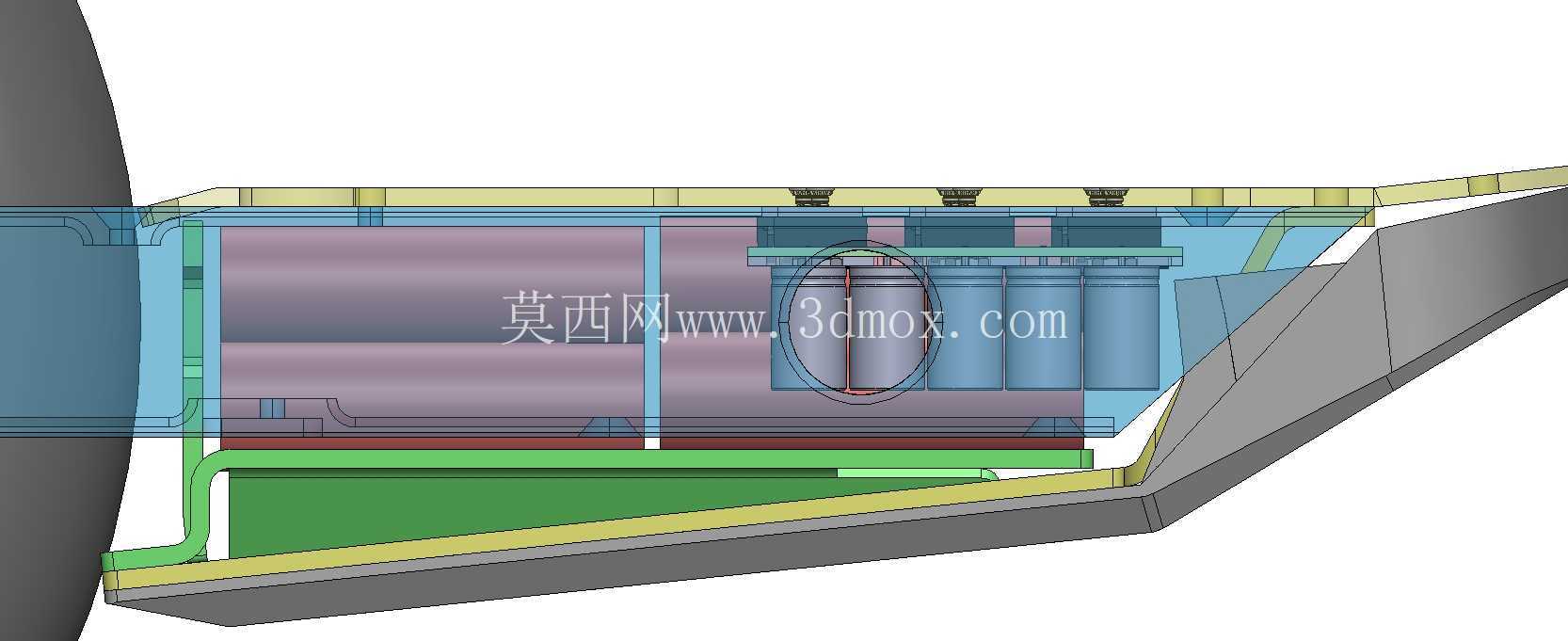

　　从设计思路上看，整体采用楔形收窄的轮廓走向，完全贴合单轮设备的轮组弧度边界，壳体靠近轮组的一侧做了适配轮胎外径的弧形避让，避免轮组转动过程中与壳体发生运动干涉，同时楔形的截面从轮侧向踩踏侧逐步抬升，既能够压缩整机的横向厚度，让骑行者的双脚可以更自然地放置在壳体两侧的踩踏位，也能充分利用轮组上方的狭长空间布置动力电芯。内部的分层安装结构是设计的核心，电芯区域做了独立的分隔槽位，每一组圆柱电芯都对应独立的限位卡槽，卡槽的尺寸完全匹配常规18650动力电芯的外径，装配时电芯可以直接卡入槽位，不需要额外打胶固定就能限制径向窜动，同时槽位之间预留了0.8mm的间隙，满足电芯充放电过程中的散热需求，避免热量堆积影响电芯循环寿命。

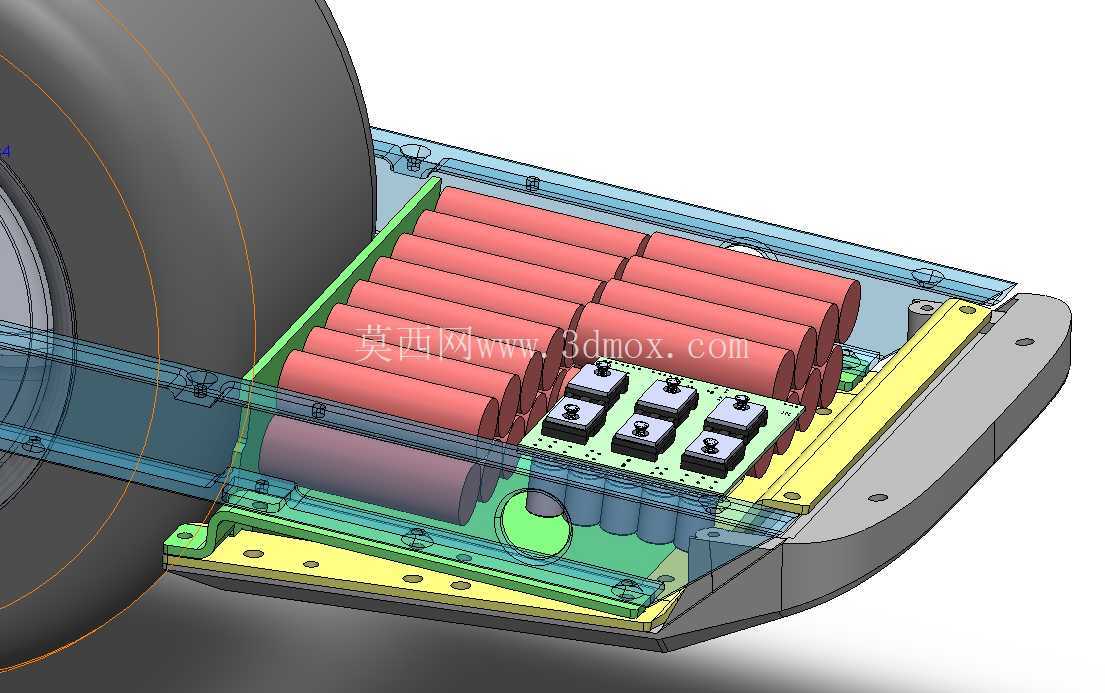

　　电控模块的安装位设置在电芯组的侧方，专门做了凸起的安装螺柱，螺柱的高度统一为5mm，刚好可以将控制电路板抬离壳体底面，避免电路板底面的焊盘与金属壳体直接接触造成短路，螺柱的位置完全匹配主流平衡车电控板的安装孔距，不需要额外做转接件就能完成固定。壳体的边缘做了翻边处理，翻边宽度为12mm，翻边上均匀分布直径4.2mm的安装孔，孔位间距控制在80mm以内，既可以通过这些孔位固定上下壳体的密封压条，也能为外侧的防滑踩踏垫提供安装定位点，翻边的圆角半径统一为R3，避免钣金加工过程中出现应力集中开裂的问题，同时也能消除锐边，防止装配和使用过程中划伤操作人员或骑行者。

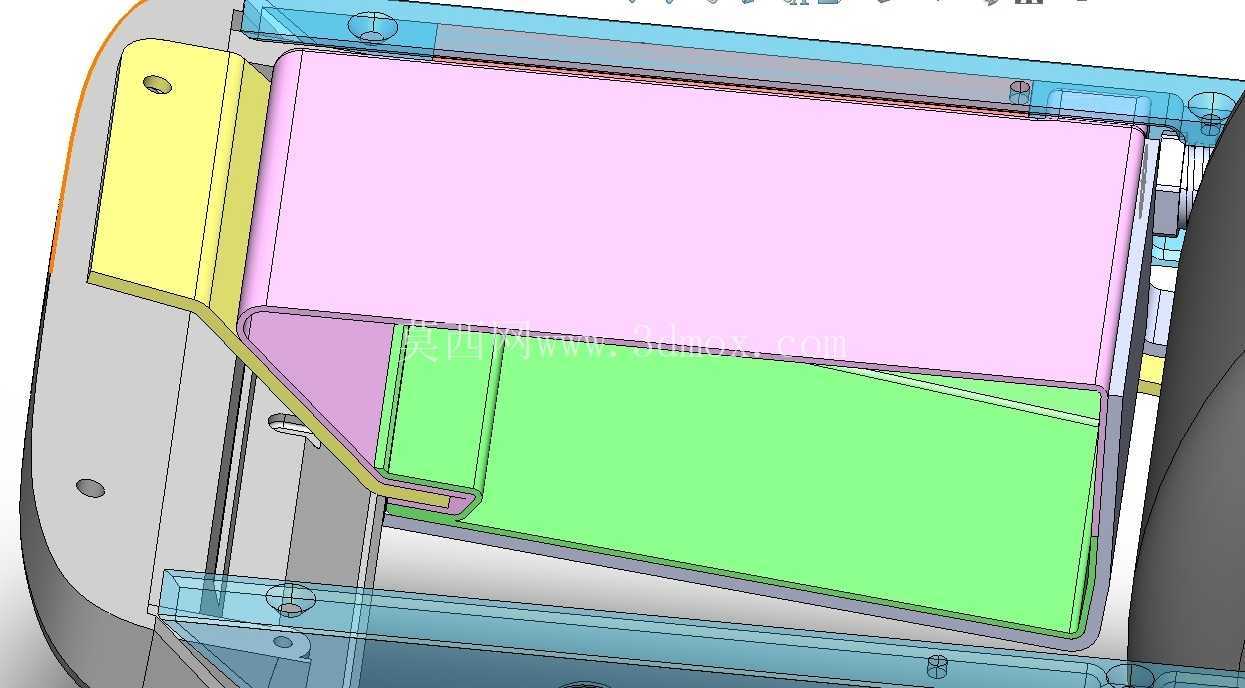

　　从安装边界来看，壳体整体的长度方向完全覆盖轮组的轴向安装尺寸，两端的安装支座直接对接轮组的轮轴固定座，支座位置做了2mm的局部加厚处理，承受轮轴传递的冲击载荷时不会出现变形。壳体底部的最小离地间隙控制在35mm，能够适配城市路面常见的减速带、小高度路沿石通过需求，不会因为离地间隙过小造成行驶过程中托底磕碰。内部的走线槽沿着壳体内壁的加强筋布置，加强筋的高度为6mm，既能够提升壳体整体的抗弯折强度，也能将动力线、信号线与电芯、电控板分隔开，避免线路被挤压破损造成安全隐患。壳体的上表面安装位做了平面度公差控制，整体平面度误差不超过0.5mm，保证踩踏垫安装后不会出现翘边、贴合不牢的问题，金属板材的厚度选用2mm的冷轧钢板，在满足整体强度要求的前提下尽可能控制壳体自重，避免额外增加整机的负载消耗。

　　在细节设计上，壳体对应电控板接口的位置预留了精准的开孔，开孔尺寸匹配充电口、电源开关的安装外径，不需要后期二次加工就能完成外接部件的装配，电芯区域的壳体侧壁预留了散热格栅的安装位，格栅与壳体之间通过卡扣连接，拆卸维护时不需要完全拆解整机就能清理格栅位置积存的泥污。整体楔形的造型也让整机的重心更靠近轮轴中心位置，骑行过程中重心偏移量更小，操控的灵活性更高，不会因为壳体造型不合理导致重心偏置带来的操控费力问题。
