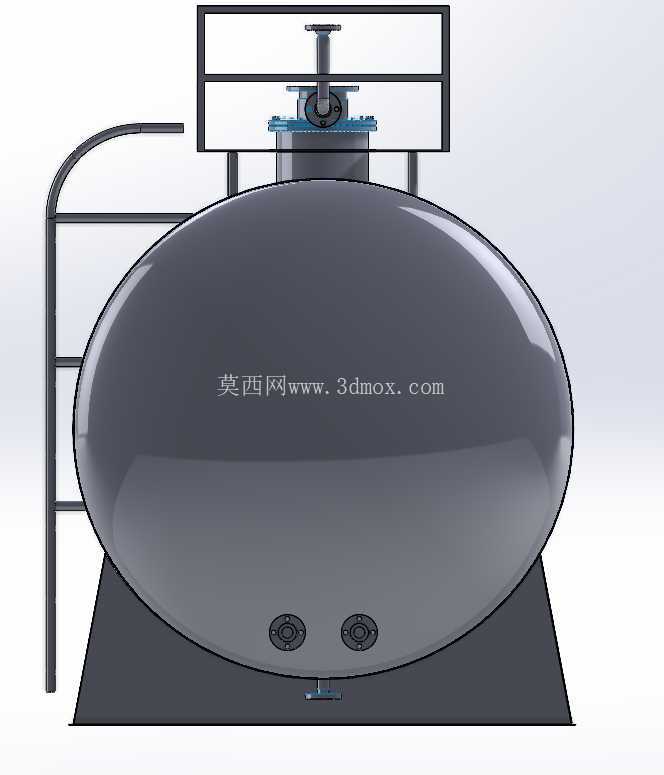

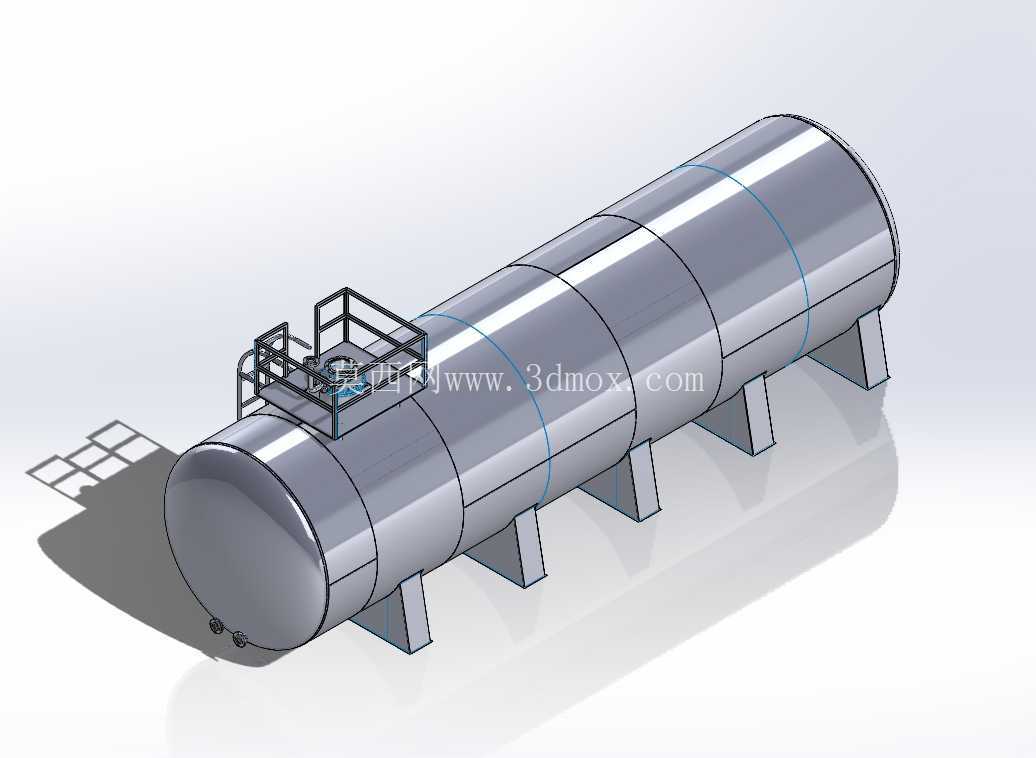

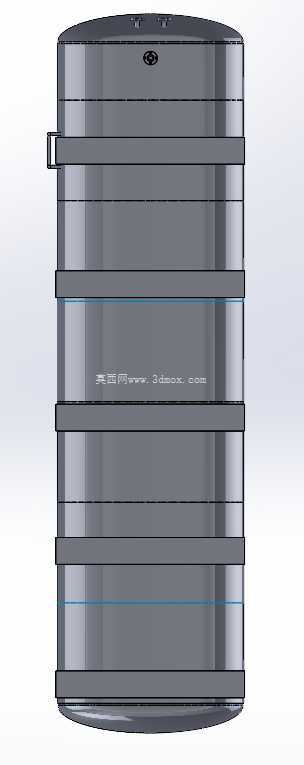

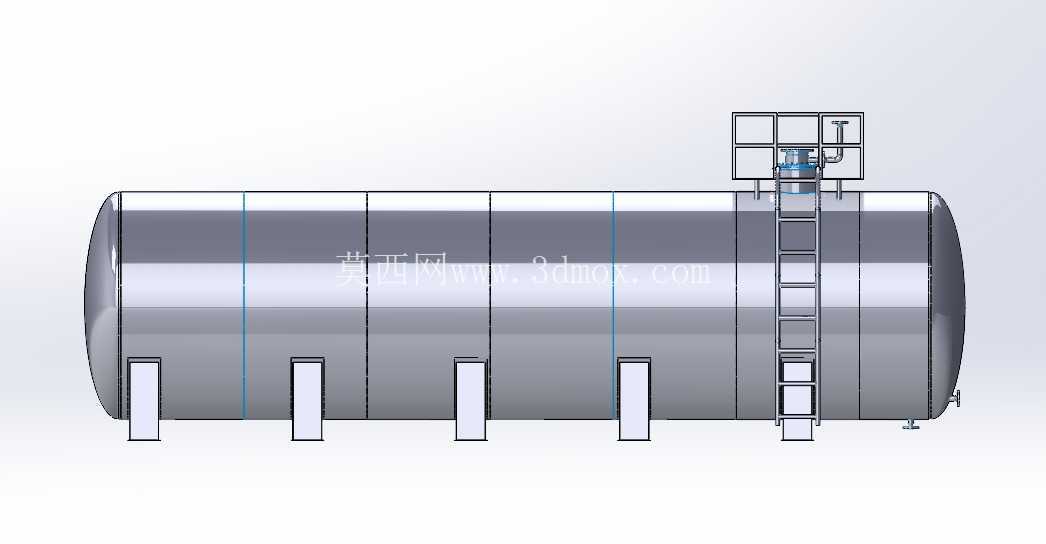

60立方卧式金属储水罐体结构设计

　　在工业厂区的流体存储系统搭建中，卧式储液罐体是应用极为广泛的静态存储设备，这款60立方规格的金属罐体，可适配清水、柴油等多种常温液态介质的存储需求，在厂区供水系统、燃油中转存储、生产工艺介质缓存等场景下都能发挥核心作用。从结构设计逻辑来看，卧式布局的选型优先考虑了厂区低矮空间的适配性，对比立式储罐，卧式罐体的整体高度更低，不需要过高的安装空间，同时重心更低，抗风载、抗侧倾的稳定性更优，适合在厂区开阔地面直接做基础安装，不需要额外搭建高耸的支撑塔架，能大幅降低现场安装的土建成本。

　　罐体主体采用多段筒节组焊的结构形式，每段筒节的卷制弧度经过精准校核，组焊后筒身的圆度误差控制在合理范围内，避免因筒身失圆导致局部应力集中，影响长期承压使用的寿命。筒身底部设置了多组均匀分布的鞍式支座，支座的排布间距经过载荷计算确认，既保证满液状态下罐体的承重均匀分布，不会出现局部支座过载的情况，也避免支座间距过小造成的材料浪费，每个支座与罐体接触的位置都做了贴合弧度处理，焊接位置预留了足够的焊脚高度，保证连接强度。

　　罐体顶部设置了带安全护栏的操作检修平台，直爬梯从地面直接连通平台，爬梯每间隔一定距离设置了休息踏步，爬梯与罐体的连接点做了加强筋补强，避免人员攀爬时出现结构变形，平台护栏的高度符合工业操作平台的安全规范，护栏间隙做了防坠设计，方便操作人员定期上到罐顶检查液位、检修顶部的阀组与附件。罐顶的接管位置集中布置在平台范围内，包含进液口、溢流口、通气口等常规接口，不需要操作人员走到护栏外就能完成日常操作，从设计层面规避了高空作业的安全风险。

　　从安装边界来看，这款罐体的整体长度适配常规厂区的设备预留场地，安装时只需要在对应鞍座的位置浇筑混凝土条形基础，基础上预埋固定钢板，将鞍座与预埋板焊接固定即可完成主体安装，不需要复杂的安装工装。罐体的排污口设置在筒身底部的最低位置，方便定期排空罐内的沉积杂质，排污口的接管高度预留了足够的阀门安装空间，不需要额外抬高罐体就能完成排污阀的安装与操作。罐体的人孔设置在靠近爬梯的筒身端部位置，方便检修人员进入罐内做清洁、防腐检查等作业，人孔的密封结构采用耐油橡胶垫片，适配存储柴油等介质时的密封需求，避免出现介质渗漏。

　　在材料选型上，罐体主体采用ST57金属板材，板材的厚度经过强度计算确认，满液状态下的筒身环向应力、轴向应力都在材料许用应力范围内，同时预留了足够的腐蚀裕量，适配工业场景下长期使用的防腐需求。筒身内部可以根据存储介质的需求做内衬防腐处理，比如存储清水时做食品级防腐涂层，存储柴油时做耐油防腐层，不需要改动主体结构就能适配不同的介质存储需求。罐体的外表面预留了防腐涂装的施工空间，出厂前可以根据厂区的涂装要求做底漆、面漆施工，和厂区其他设备的外观保持统一。

　　在实际工况应用中，这类卧式储罐可以直接对接厂区的供水管网、燃油输送管路，不需要额外配置复杂的附属设备，日常维护只需要定期检查液位、校验密封点、清理罐底杂质即可，运维成本极低。对比同容积的立式储罐，卧式储罐的进料、出料管路布置更灵活，管路可以从罐侧、罐顶、罐底多个方向引出，适配厂区已有的管路走向，不需要大幅改动现有管线就能完成对接。同时卧式罐体的液位波动更平缓，进出液时不会出现立式储罐那样的液位大幅起落，对液位监测设备的冲击更小，液位计量的精度也更容易保证。
