现代弧形钢结构高速公路收费站棚设计

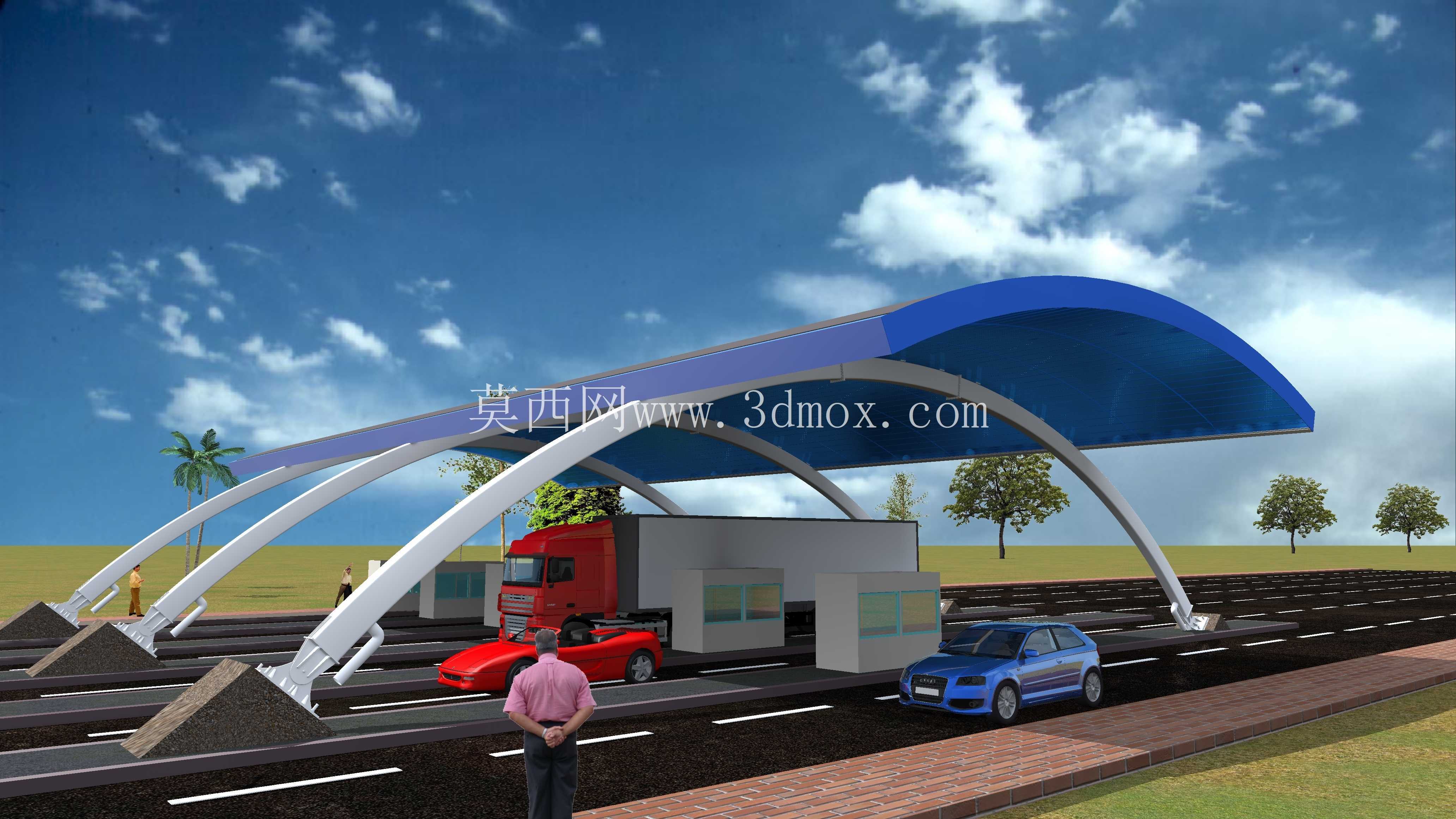

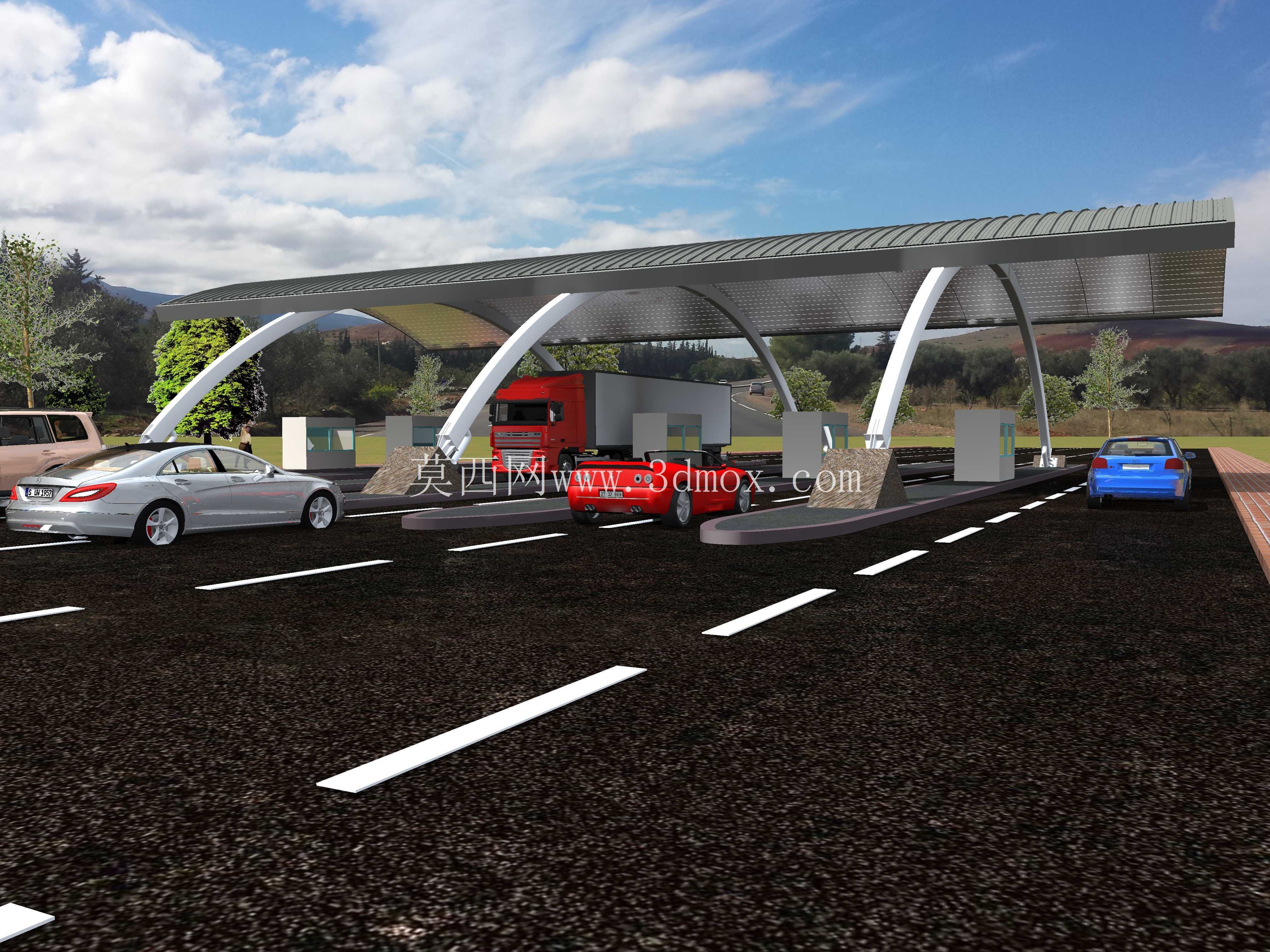

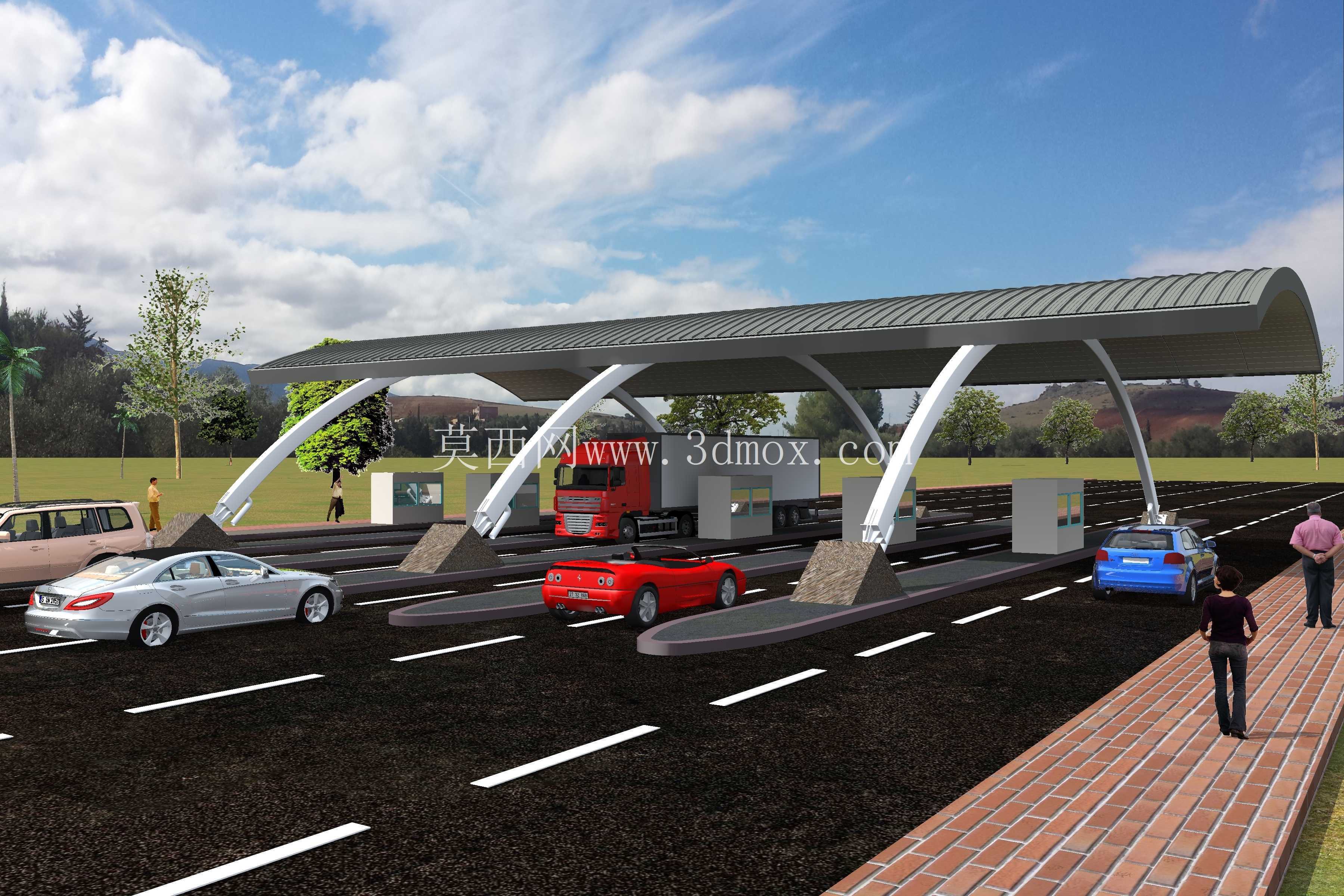

　　本次呈现的是高速公路主线收费站的整体结构三维设计成果，核心覆盖收费雨棚、收费岛及配套通行区域的完整结构布局。从实际应用场景出发，这类收费站设置于高速公路主线或出入口衔接位置，承担车辆通行核验、费用收取、通行管控的核心功能，是高速路网中保障通行秩序、实现路网运营管理的关键节点设施。

　　设计阶段首先锚定通行边界需求，整体棚体跨度覆盖双向六车道的通行宽度，单侧预留1.2米的安全检修通道，棚体最低点距离路面净空高度为5.5米，满足超高货运车辆的通行要求，避免常规4.5米净空下大件运输车辆剐蹭棚体结构的风险。棚体主支撑采用变截面弧形钢拱结构，拱脚落地位置设置于收费岛之间的绿化隔离带区域，不占用行车道有效宽度，每两个相邻收费岛之间设置一组主拱支撑，拱架间距匹配收费岛的标准4.2米设置间距，保证结构受力均匀传递至下方基础。

　　棚面采用连续折边铝镁锰合金屋面板，沿行车方向设置0.3%的纵向排水坡度，两侧檐口设置集成式排水天沟，雨水沿天沟汇入拱架内部隐藏的落水管，直接导入地下排水管网，避免雨天雨水滴落至收费窗口区域影响收费人员作业。收费岛的设计采用C30混凝土现浇基础，岛头设置防撞缓冲段，表面贴装黄黑相间的反光标识，岛体上方预留收费亭安装基座、设备走线沟槽，兼顾ETC门架设备、人工收费终端、通行信号灯的安装点位，所有外露金属构件均做热镀锌防腐处理，适配高速路段露天环境下的长期使用需求，降低后期运维的结构更换成本。

　　从结构受力逻辑来看，主拱架采用箱型截面焊接成型，截面高度从拱脚位置的800mm渐变至拱顶位置的350mm，在保证结构抗风、抗雪载能力的前提下，尽可能降低棚体自重，减少下方基础的荷载压力。棚体侧面设置通透的耐力板围挡，高度为1.8米，既可以阻挡横向风雨侵入收费作业区域，又不会遮挡驾驶员的通行视线，避免长距离实体围挡带来的视觉压抑感。

　　通行区域的路面标线按照高速收费站的标准规范设置，收费广场区域的路面从正常路段的3.75米车道宽度渐变至收费岛前的3.2米，引导车辆减速有序进入收费通道，岛前设置减速震荡标线、ETC通道预告标识，配合棚体下方的照明灯带，保证夜间、雨雾天气下的通行可视性。照明系统采用嵌入式LED灯具，均匀布置于棚体下方，平均照度达到200lux，满足收费作业、车牌识别的光线要求，所有线缆均穿镀锌钢管沿拱架内部敷设，无外露明线，兼顾电气安全与外观整洁性。

　　在建模过程中，所有构件的连接节点均按照实际施工工艺做了还原，拱架与基础的连接采用预埋地脚螺栓加焊接连接板的形式，屋面板与拱架的连接采用隐藏式支座固定，避免螺栓外露带来的锈蚀风险，收费岛的边角位置均做R150的圆弧倒角处理，降低车辆剐蹭时的结构损伤。整体设计充分考虑了高速路段的风荷载、雪荷载以及车辆通行的安全边界，既满足收费站的实际作业功能需求，又通过流畅的弧形造型弱化了传统收费站的厚重感，适配周边自然环境的视觉协调性。
