17升规格气枪配套外筒结构设计

　　在气动发射类器械的结构设计体系中，外筒作为核心承载构件，直接决定了整枪的装配精度、动作可靠性与使用稳定性，本次设计的17升规格配套外筒，是针对大容积气枪滑盖结构做的定制化结构方案，适配对应规格的气枪内部组件排布需求。从实际应用场景来看，这类外筒主要装配在大储气量的GBB类气枪上，作为活塞、弹簧、阀组等核心动力组件的安装载体，同时承担滑盖滑动导向、发射时的受力承载、外部握持定位的多重作用，在气枪击发、上弹、滑盖复位的全动作流程中，外筒的结构精度直接影响各部件的配合间隙，一旦出现同轴度偏差、安装位错位，很容易导致滑盖卡滞、气密泄漏、击发无力等常见故障。

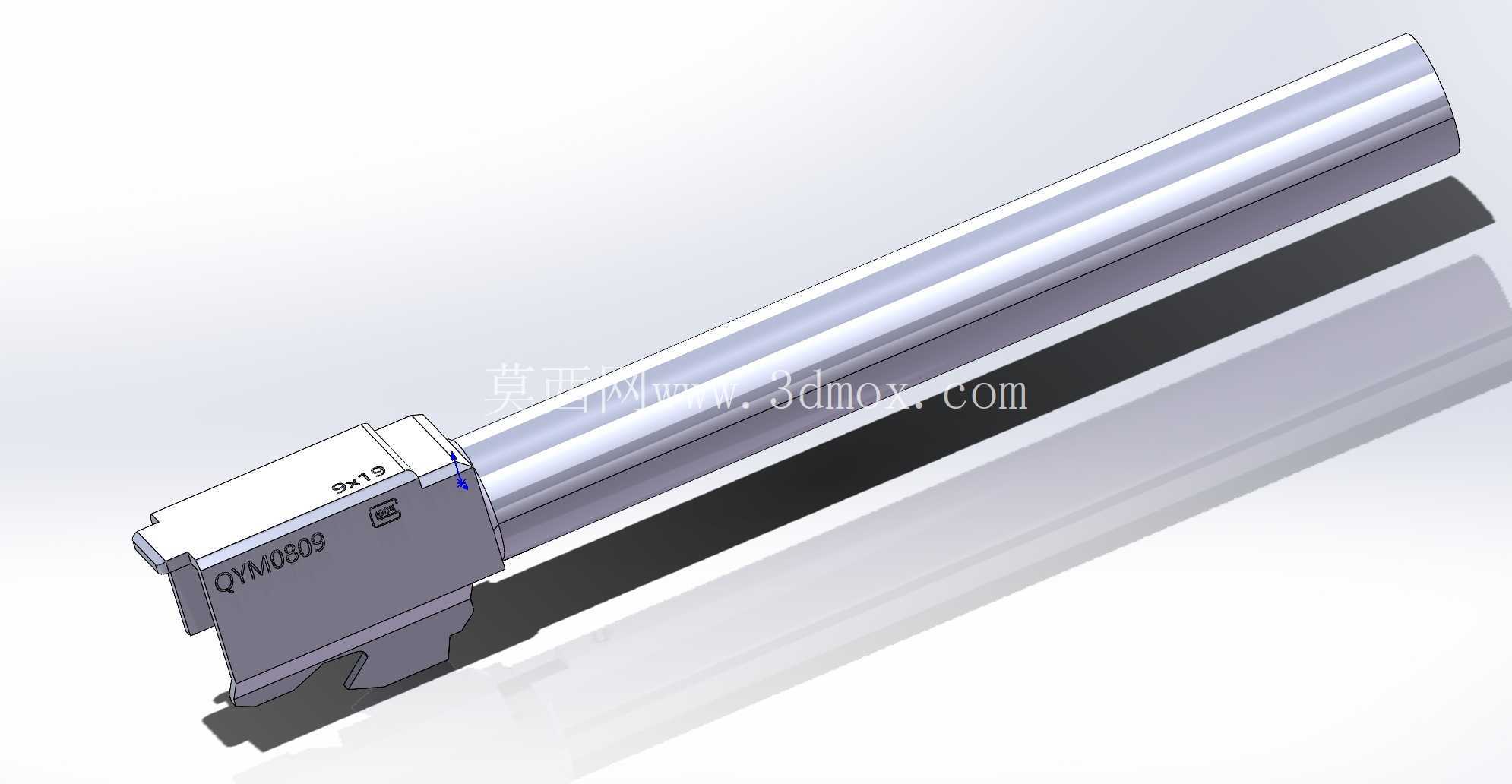

　　从功能特性层面看，这款外筒采用一体化长筒加侧装基座的结构形式，长筒部分为等径薄壁圆柱结构，内孔做了高精度的同轴度设计，保证内部运动件可以沿轴向顺畅滑动，不会出现偏磨问题；侧部的基座集成了滑盖限位、零件安装定位、标识刻印的功能，基座上预留的卡槽、定位槽可以和枪身内部的固定件、滑盖组件精准卡合，不需要额外做大量的适配修磨就能完成装配。设计过程中优先考虑了结构的受力合理性，外筒在击发瞬间会承受内部气压带来的轴向冲击力，以及滑盖往复运动带来的侧向摩擦力，因此筒壁厚度做了针对性的梯度设计，靠近基座的受力集中区域适当加厚壁厚，远离基座的筒身段在保证结构强度的前提下做了壁厚优化，尽可能控制整体构件的重量，避免整枪重心过度靠前影响握持手感。

　　外形尺寸与安装边界的设计上，长筒部分的外径严格匹配对应枪型的护木内孔尺寸，装配后不会出现旷量，筒身长度完全覆盖内部活塞的全行程距离，保证活塞运动到任意位置都能得到筒壁的有效支撑；侧部基座的外形轮廓和枪身内部的安装槽完全契合，基座上的安装孔位、卡扣位置和对应枪型的固定点一一对应，装配时只需要沿轴向推入即可完成定位，不需要额外调整位置。需要注意的是，这款外筒对应的滑盖结构目前未经过实装测试，在实际装配使用前，需要先做配合间隙的校验，重点检查外筒内孔和活塞的配合间隙、基座和枪身安装位的贴合度、滑盖和外筒导向面的滑动顺畅度，确认各运动件无干涉、气密面贴合完好后再进行后续的组装调试。

　　从结构设计的细节来看，外筒表面做了圆滑过渡处理，所有棱边都做了倒角去毛刺，避免装配时划伤密封件或者操作人员，基座上的标识刻印位置做了下沉设计，不会因为滑盖的往复摩擦导致标识磨损，筒身和基座的连接位置做了圆角过渡，减少应力集中的问题，避免长期受冲击后出现连接位置断裂的问题。在三维建模过程中，所有配合面都严格按照公差要求做了尺寸标注，安装位的形位公差控制在合理范围内，既保证装配时的互换性，又不会因为公差过松导致部件晃动，建模时同步做了装配干涉检查，模拟了滑盖全行程运动、活塞往复运动的全过程，确认静态装配和动态动作下都没有部件干涉问题，为后续的加工、装配提供准确的三维模型依据。
