家用多功能可调节杠铃深蹲架结构设计

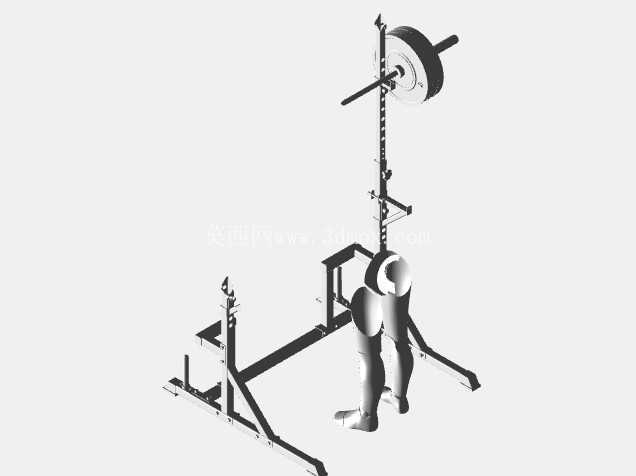

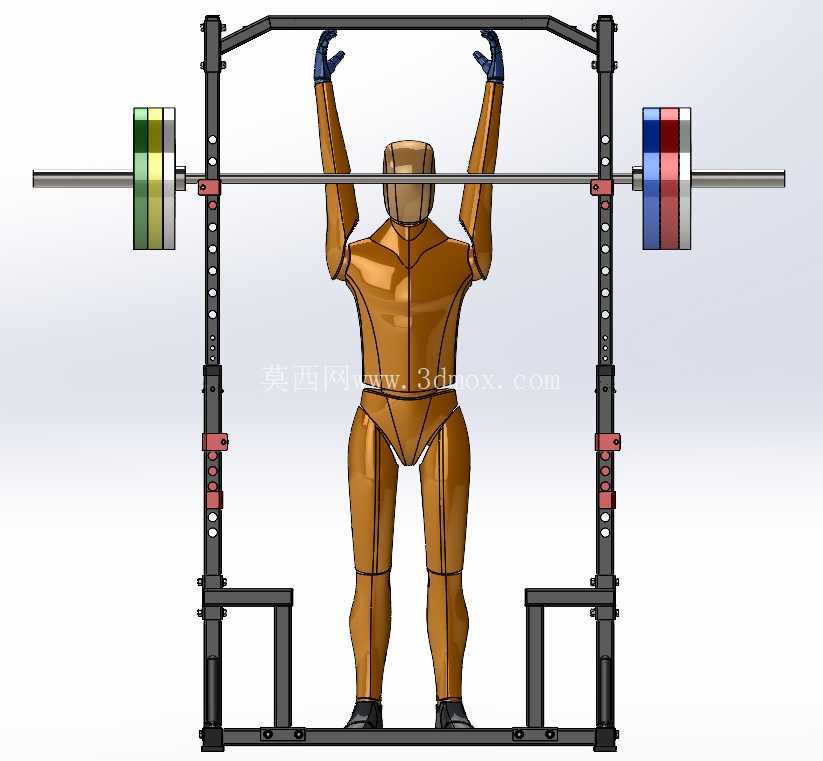

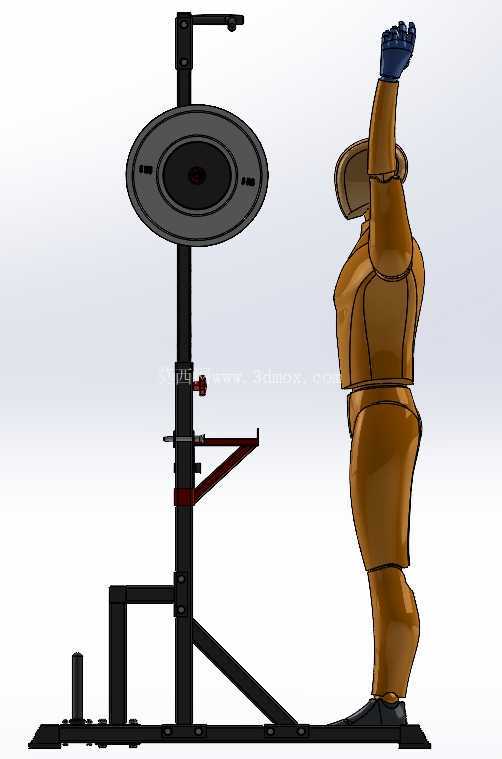

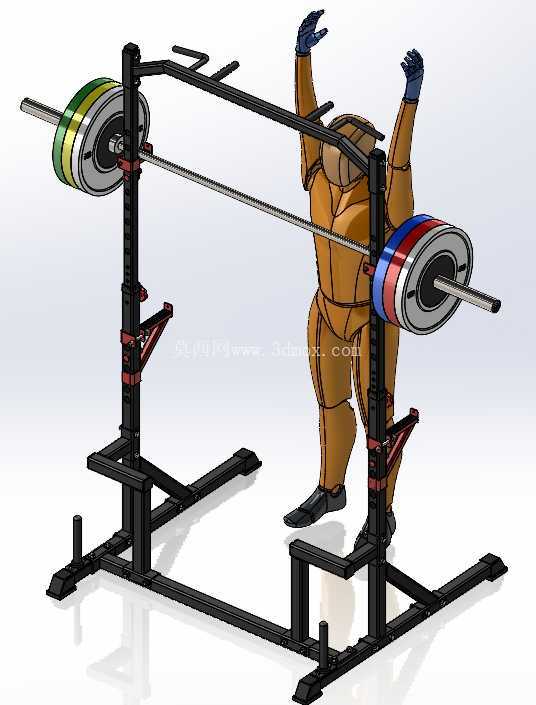

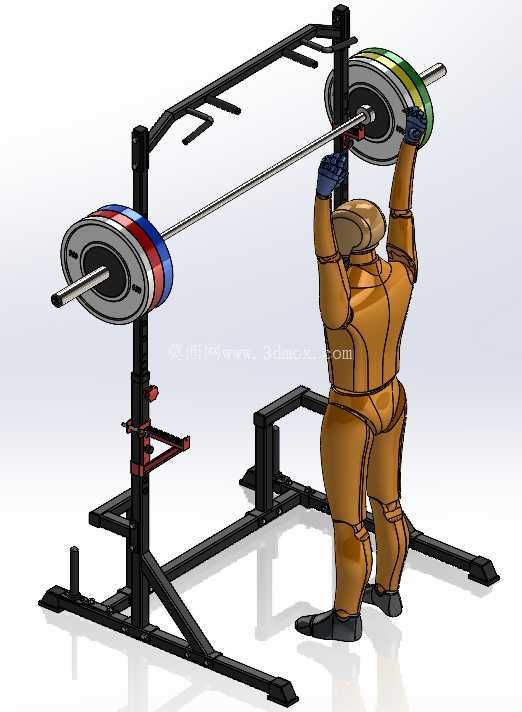

　　这款深蹲架的结构设计首先锚定家庭健身场景的空间痛点，整体采用落地式方管焊接框架，主立柱选用8080mm壁厚3mm的冷轧方钢，底座横向支撑跨度达到1200mm，纵向延伸深度为1450mm，安装时无需地面打膨胀螺栓，依靠自身框架配重与杠铃加载后的下压力即可保持稳定，适配多数家庭健身房2.8m以下的常规层高，不会出现顶部横梁碰顶的问题。从功能集成角度看，设计时没有走商用健身器材单功能的路线，而是在主框架上整合了多组功能接口：立柱正面每隔50mm开设直径12mm的定位孔，配套的安全托臂与杠铃支撑挂钩可通过插销快速调节高度，调节范围从地面以上400mm覆盖到1800mm，既能满足杠铃深蹲时的低位安全防护，也能支撑站姿肩推、卧推等不同训练动作的杠铃放置需求；框架顶部的横梁上预留了多组挂点，可直接搭配弹力带、TRX悬挂带完成辅助训练，不需要额外在墙面打孔安装固定锚点。框架侧方延伸出的多层存储托架，采用2mm厚钢板折弯成型，每层承重设计值为80kg，可分类放置不同重量的杠铃片、小哑铃以及护腕、腰带等健身配件，解决家庭健身场景下器材零散堆放的问题，不需要额外购置单独的杠铃片存储架，进一步压缩空间占用。结构细节处理上，所有方管焊接位置都做了满焊后打磨清渣处理，焊缝高度不低于3mm，框架整体做哑光黑色喷塑处理，避免日常使用中汗液腐蚀导致的生锈问题；所有与人体、杠铃接触的位置都加装了尼龙缓冲套，杠铃支撑挂钩位置的缓冲套厚度为10mm，既能减少杠铃放置时的金属碰撞噪音，也能避免杠铃杆表面的镀铬层被磕碰掉漆；底座的四个支撑脚都加装了5mm厚的橡胶防滑垫，一方面增大与地面的摩擦力防止训练时框架移位，另一方面也能避免金属框架直接接触地面划伤瓷砖或木地板。设计时也考虑了不同训练动作的安全边界，两侧的安全托臂伸出长度为350mm，当使用者训练力竭时，可直接将杠铃搁置在托臂上，不需要额外安排人员保护，托臂的承重设计值达到300kg，可覆盖绝大多数家庭健身用户的杠铃加载重量；主立柱侧面还加装了可调节的辅助拉杆，拉杆高度可在800mm到1200mm之间调节，使用者做单腿深蹲、箱式深蹲等动作时可手扶拉杆保持身体平衡，降低动作变形带来的运动损伤风险。从建模的结构合理性角度看，整个框架的受力路径做了明确的传导设计：杠铃加载时的垂直下压力通过支撑挂钩传递到主立柱，再通过主立柱与底座的斜向加强筋分散到底座的四个支撑脚，斜向加强筋采用4040mm的角铁焊接，与主立柱、底座横梁的连接位置都做了三角加强板，避免大重量加载时焊缝处出现应力集中导致的框架变形；所有可活动的调节部件都做了防脱设计，插销尾部加装了开口销，防止调节过程中插销滑落丢失，安全托臂与立柱的连接位置做了向上的翻边，即使杠铃碰撞托臂也不会出现托臂从立柱上滑脱的问题。不同于商用健身房的深蹲架，这款设计没有多余的装饰性部件，所有结构都服务于功能实现，整体拆装后可分成6个主部件，最大单一部件重量不超过25kg，普通用户可自行完成组装，不需要专业安装人员上门，适配家庭用户的采购与安装需求。
