SFU1204滚珠丝杠传动组件参数化结构

项目分类:通用机械零部件 发布时间:2024-11-12 ID:790017
  • SFU1204滚珠丝杠传动组件参数化结构
  • SFU1204滚珠丝杠传动组件参数化结构
  • SFU1204滚珠丝杠传动组件参数化结构
  • SFU1204滚珠丝杠传动组件参数化结构

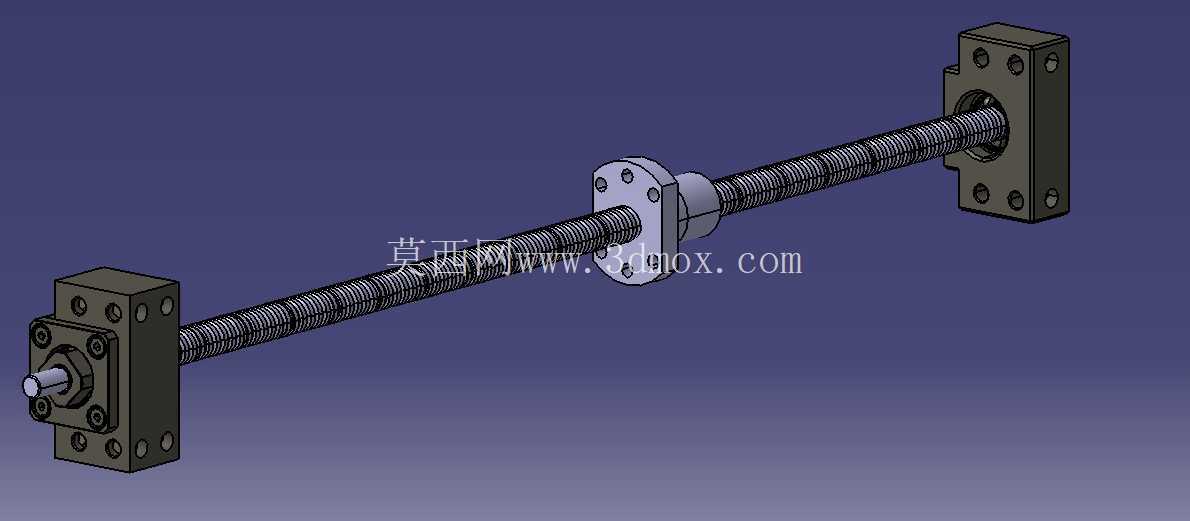

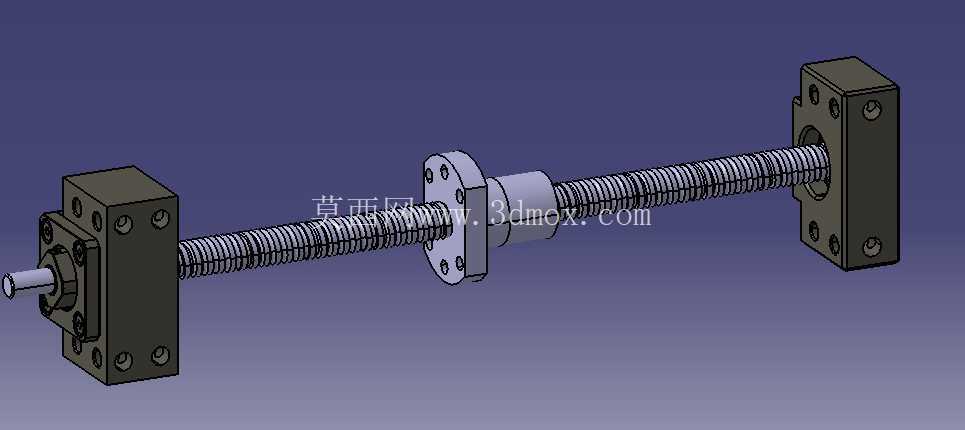

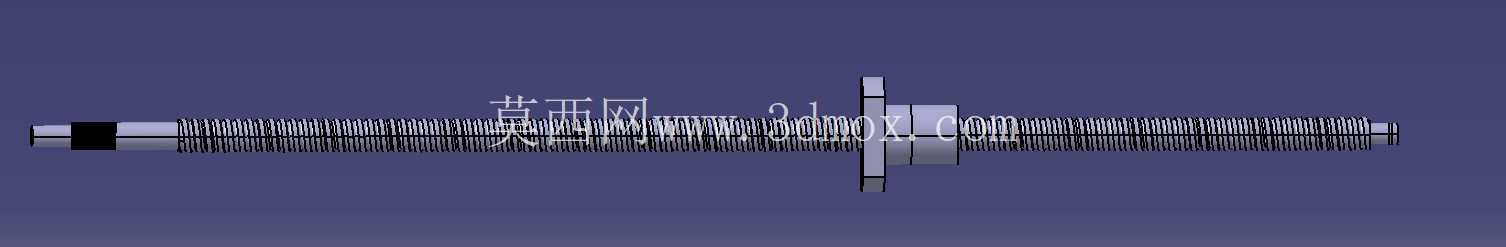

  在数控进给、小型自动化滑台、桌面级加工设备的直线传动环节里,小规格滚珠丝杠的选型适配一直是结构工程师绕不开的细节,SFU1204作为公称直径12mm、导程4mm的微型滚珠丝杠规格,本身就适配轻载、高精度定位的传动场景,这套参数化结构完整覆盖了丝杠本体、单螺母法兰组件、两端支撑固定座的全部装配关系,能直接对接常规小型传动模组的安装边界。做这类小规格丝杠的结构设计时,首先要考虑的是安装端的配合公差,两端支撑座采用的是方形安装基准面,安装孔位的中心高与丝杠轴心的同轴度公差需要控制在0.02mm以内,避免装配后出现丝杠憋劲、运行卡顿的问题,支撑座内置的角接触轴承配对方式,要匹配丝杠预拉伸的安装要求,抵消高速往复运行时的热伸长量,保证长行程下的定位精度不漂移。从实际应用场景来看,这类1204规格的滚珠丝杠大多用在桌面数控雕刻机的Z轴进给、3D打印设备的高精度传动轴、小型点胶机的位移滑台、电子元器件检测设备的送料机构上,因为导程4mm的参数,意味着电机每转一圈,螺母带动的负载直线位移4mm,既可以搭配步进电机实现开环状态下的精准定位,也可以搭配伺服电机做更高响应速度的闭环传动,额定动载荷能覆盖10kg以内的轻载往复运动,完全满足小型自动化设备的负载需求。这套参数化结构的设计思路,是把丝杠的有效行程、螺母法兰的安装孔位、两端支撑座的固定尺寸都做了可调整的参数关联,工程师在做不同行程的设备选型时,只需要修改对应参数就能生成对应规格的装配模型,不用重复绘制每个零件的特征,能大幅缩短传动模组的设计周期。外形尺寸上,丝杠的公称直径12mm,滚道的圆弧轮廓匹配标准钢球的直径,保证滚珠在滚道内的接触角处于45度的最优受力状态,法兰螺母的安装孔采用圆周均布的通孔设计,能直接和移动负载的安装面锁附,不需要额外做转接法兰,两端支撑座的外形尺寸控制在28mm见方的范围内,安装孔距为20mm,适配市面上绝大多数20系列铝型材的安装基准,不用额外加工转接板就能直接固定在型材框架上。实际装配过程中,要注意螺母和丝杠的同轴度,避免偏载导致滚珠受力不均,提前在滚道内涂抹适配的润滑脂,降低运行时的磨损,支撑座的锁紧螺母要控制好锁紧力矩,既要保证轴承内圈无窜动,也不能因为力矩过大导致轴承预紧过度,出现运行阻力过大、温升过快的问题。另外这套结构里的螺母采用的是单螺母无预紧的设计,适合对反向间隙要求不超过0.05mm的场景,如果需要更高的定位精度,可以替换成双螺母预紧的结构,只需要调整螺母段的参数就能完成适配,不用改动两端支撑和安装接口的尺寸,兼容性很强。在做设备布局的时候,要注意丝杠的安装平行度,和配套的直线导轨平行度误差要控制在每100mm行程不超过0.02mm,否则会大幅增加运行阻力,缩短丝杠的使用寿命,尤其是在有效行程超过300mm的应用场景里,还要考虑丝杠的临界转速,避免电机转速过高引发丝杠共振,影响传动稳定性。
