小型手摇式起重牵引绞车结构设计

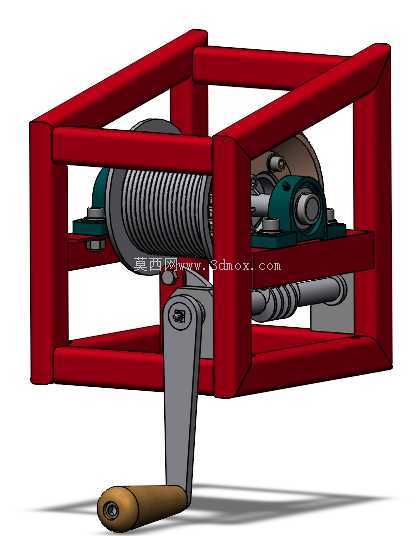

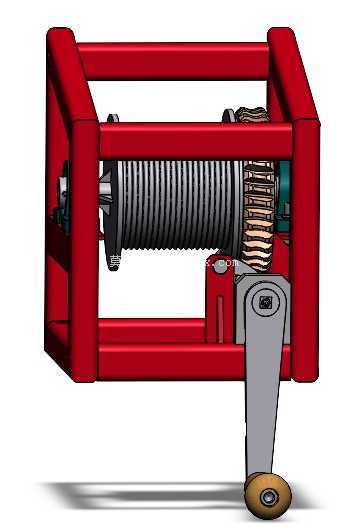

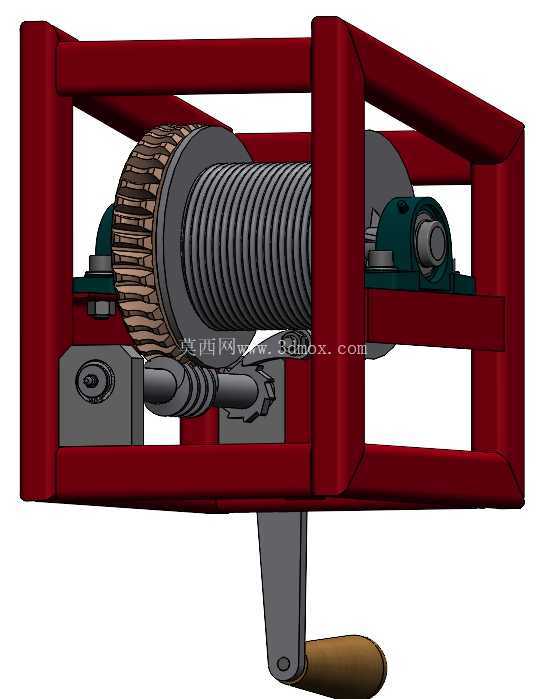

　　这款手动绞车的结构设计，首先围绕无动力场景下的轻载牵引、起重作业需求展开，在户外无供电的抢险作业、小型设备移位、轻型物料垂直起吊、农用机具牵拉、小型船舶岸边固定牵拉等场景中，这类无需外接动力的手动牵引设备有着不可替代的使用价值，相比电动卷扬设备，它不受供电条件限制，整体结构紧凑自重较轻，单人即可完成搬运与部署，适合零散、临时的小载荷牵引作业场景。从结构布局来看，整体采用框架式焊接机架作为承载主体，两侧立式支撑板配合上下横向连接梁形成封闭的承载框架，卷筒组件两端通过轴承座固定在两侧支撑板上，这种对称式的承载结构可以让卷筒承受的缆绳拉力均匀传递到整个框架上，避免单侧受力导致的机架变形，机架底部预留的安装孔位，

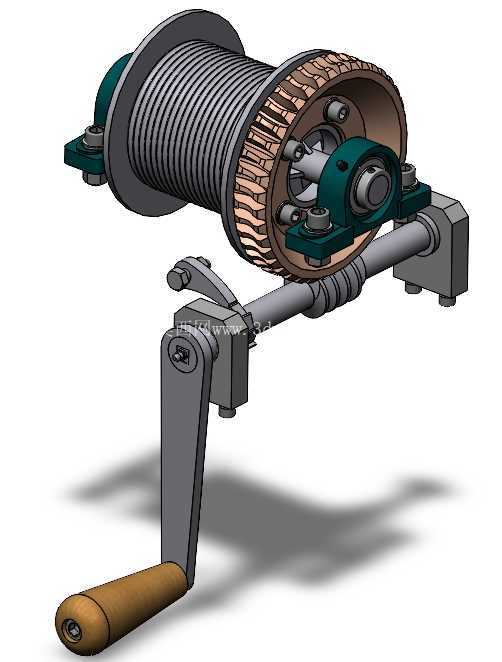

　　可以根据使用场景固定在钢制基座、木质平台或者混凝土预埋基础上，安装时需要保证卷筒轴线与缆绳牵引方向垂直，避免缆绳在卷筒上排布时出现偏磨、叠绳的问题。传动部分采用棘轮棘爪配合齿轮减速的结构，摇臂输入的扭矩经过一级齿轮减速后传递到卷筒轴上，减速比的设定兼顾了操作力与牵引速度，单人操作摇臂时的输入力控制在成年人正常施力范围内，不会出现操作力过大无法摇动的情况，同时棘爪结构可以在停止摇臂转动时自动锁止卷筒，防止载荷下坠，实现作业过程中的任意位置悬停，不需要额外设置制动机构，简化了整体结构的同时提升了作业安全性。卷筒部分采用带绳槽的圆柱结构，绳槽的导程与常用的钢丝绳直径匹配，可以引导缆绳在卷筒上逐层有序排布，避免乱绳导致的缆绳挤压损伤，

　　卷筒两端设置的挡边高度满足额定容绳量下的缆绳限位要求，防止缆绳从卷筒端部脱出。摇臂组件采用可拆卸式设计，非作业状态下可以将摇臂拆下或者折叠贴合在机架侧面，减少设备整体的占用空间，方便运输与存放，摇臂末端的握持套采用防滑结构，操作时不易脱手。从安装边界来看，整体机架的宽度控制在单人可搬运的尺寸范围内，高度方向不会超过成年人腰部位置，部署时不需要预留过大的操作空间，摇臂转动范围内没有突出的结构干涉，操作时人员站在机架侧方即可完成全部摇转动作，不需要额外避让结构件。设计过程中充分考虑了手动作业的受力特性，所有承载部位的板材厚度、轴径尺寸都经过载荷校核，在额定牵引载荷下不会出现结构塑性变形，齿轮啮合部位的齿面强度满足反复手动操作的磨损要求，

　　棘爪与棘轮的啮合角度经过优化，锁止时不会出现滑脱、跳齿的问题，即使在冲击载荷下也能可靠锁止。这类手动绞车的使用场景往往伴随复杂的户外环境，框架式的结构没有封闭的壳体，泥沙、灰尘进入传动部位后也不会轻易卡滞，日常维护只需要定期在齿轮啮合处、轴承部位加注润滑脂即可，不需要复杂的保养流程，适合非专业人员操作使用。在结构细节上，棘爪部位设置了复位弹簧，摇臂反向回程时棘爪可以自动弹回与棘轮齿啮合，不需要人工手动复位，操作流程更简便，卷筒轴与机架支撑板之间设置了耐磨衬套，长期转动下不会磨损机架本体，衬套磨损后可以单独更换，降低后期维护成本。机架表面的涂覆层采用耐磨防锈的处理工艺，在户外潮湿、雨淋的环境下也不易出现锈蚀，延长设备的整体使用寿命。相比大吨位的电动卷扬设备，这款手动绞车的定位就是小载荷、临时、无动力场景的作业需求，不需要配套供电线路、控制系统，整体结构简单可靠，故障率极低，即使没有经过专业培训的人员，简单了解操作逻辑后即可安全使用，在小型工程施工、家庭庭院重物吊运、户外露营装备牵拉、小型渔船停靠牵引、仓储轻型货物移位等场景下都能适配，设计时没有冗余的功能结构，所有部件都服务于手动牵引、可靠锁止的核心功能，整体重量控制在单人可搬运的范围内，转移作业位置时不需要借助起重设备，灵活性更强。
