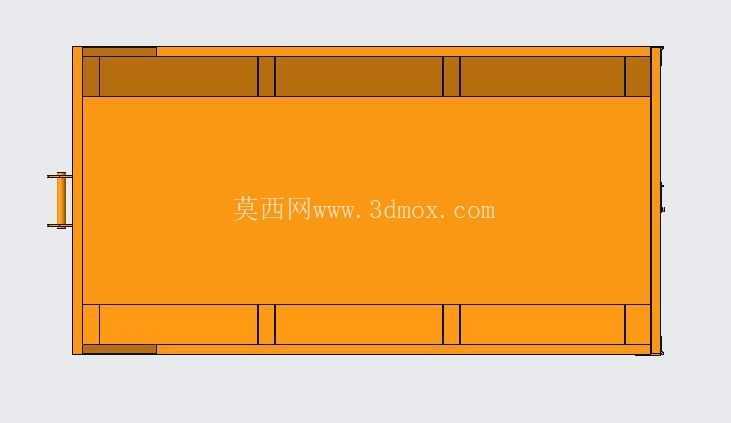

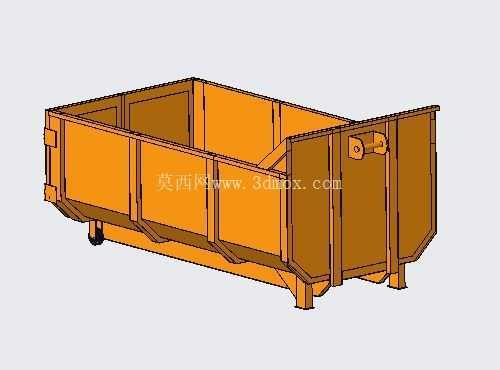

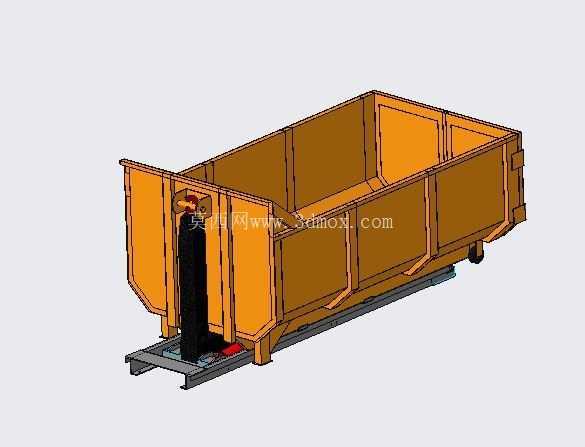

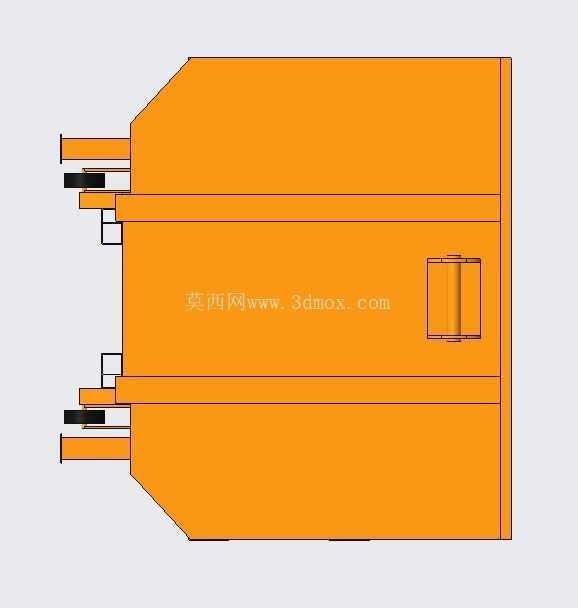

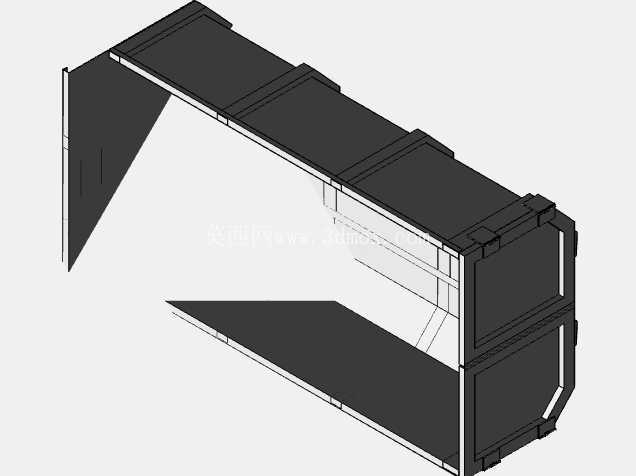

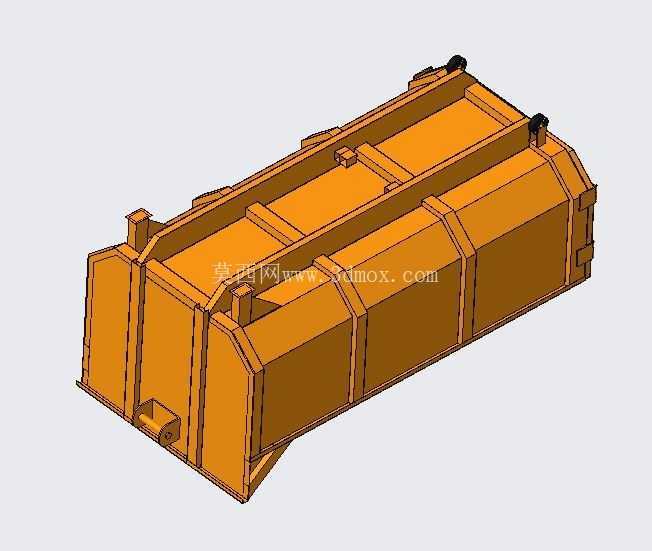

五立方带臂辊式滚动结构工业垃圾箱

　　在工业固废收运、厂区零散废弃物中转、建筑施工场地建筑垃圾临时归集的场景里，这类带臂式滚动机构的大容量箱体是衔接前端归集与末端转运的核心载体，区别于普通民用垃圾桶，它的结构设计完全围绕重载工况、快速装卸、频繁周转的需求展开。先从实际使用逻辑来看，这类5立方级的箱体额定承载重量可达5吨，适配勾臂式垃圾转运车的作业流程，箱体侧端设置的臂式连接结构，是直接与转运车的勾臂机构对接的受力部位，建模时特意对该部位做了加厚板筋与三角加强肋的设计，避免频繁勾取、举升过程中出现应力集中导致的焊缝开裂、板材变形问题。箱体底部的滚动机构并不是普通的行走轮，而是适配短距离移位、装卸对位的辊式支撑结构，当转运车勾臂将箱体前端抬起时，底部的辊轮接触地面，

　　仅需很小的牵引力就能完成箱体在硬化地面上的位置调整，不需要额外叉车辅助，能大幅压缩装卸作业的时间成本，尤其适合厂区内部道路狭窄、大型辅助设备无法进入的作业场景。从结构设计思路上，整个箱体采用分段式板筋焊接结构，侧壁每间隔一定距离就设置一道纵向加强筋，避免满载状态下侧壁受废弃物挤压向外鼓胀变形，箱体底部采用纵横交错的槽钢结构做底架，所有受力点都与底架的主梁直接连接，不会让箱体板材直接承受载荷。箱体的外形做了上宽下窄的微锥度设计，一方面是倾倒废弃物时能让物料顺利滑出，减少内壁残留，另一方面空箱堆叠时可以部分嵌套，减少仓储与空箱转运的空间占用。安装边界方面，箱体底部的辊轮安装位预留了标准的连接孔位，适配市面主流勾臂车的托举滚轮对位尺寸，

　　侧端臂式连接结构的销轴孔中心距、孔径都按照通用环卫转运设备的接口尺寸设计，不需要额外改装就能直接匹配现有车辆，不需要定制专属的转运配套设备。箱体尾部的结构做了倾斜导料面设计，当举升机构将箱体前端抬起到最大倾翻角度时，导料面能让块状、颗粒状的废弃物顺着斜面快速滑出，不会在箱体尾部形成积料死角。在实际工况里，这类箱体不仅能收纳普通的工业边角料、生产垃圾，也能临时中转建筑渣土、废旧金属边角料等密度较大的物料，5立方的容积刚好匹配多数中小型厂区单日的固废产生量，不会因为容积过大导致箱体长时间满载放置增加场地占用，也不会因为容积过小需要频繁往返转运。建模过程中特意对所有焊接连接部位做了应力传导的结构优化，

　　臂式连接座的受力直接通过加强筋传导到底架主梁，不会让侧壁板材承受勾取时的拉力，底部辊轮的安装座也做了双层板加固，避免重载移位时辊轮座变形脱落。箱体的边角位置都做了圆弧过渡处理，一方面减少焊接应力集中，另一方面也避免作业过程中尖锐边角刮伤作业人员、刮蹭转运车辆。考虑到户外放置的使用场景，箱体顶部的边沿做了外翻的折边设计，既提升了上口的结构强度，也能在雨天减少雨水直接灌入箱体内部，减少渗滤液的产生量。
