四旋翼3D打印机架结构设计方案

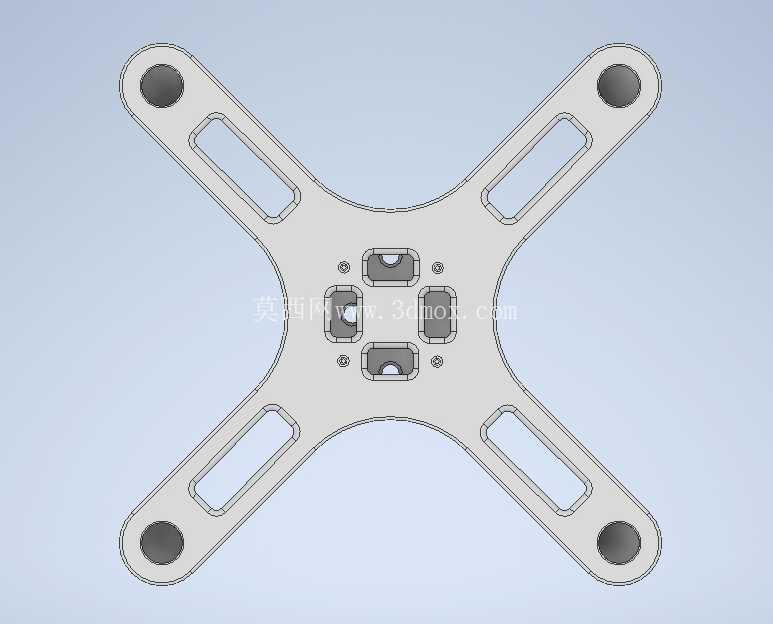

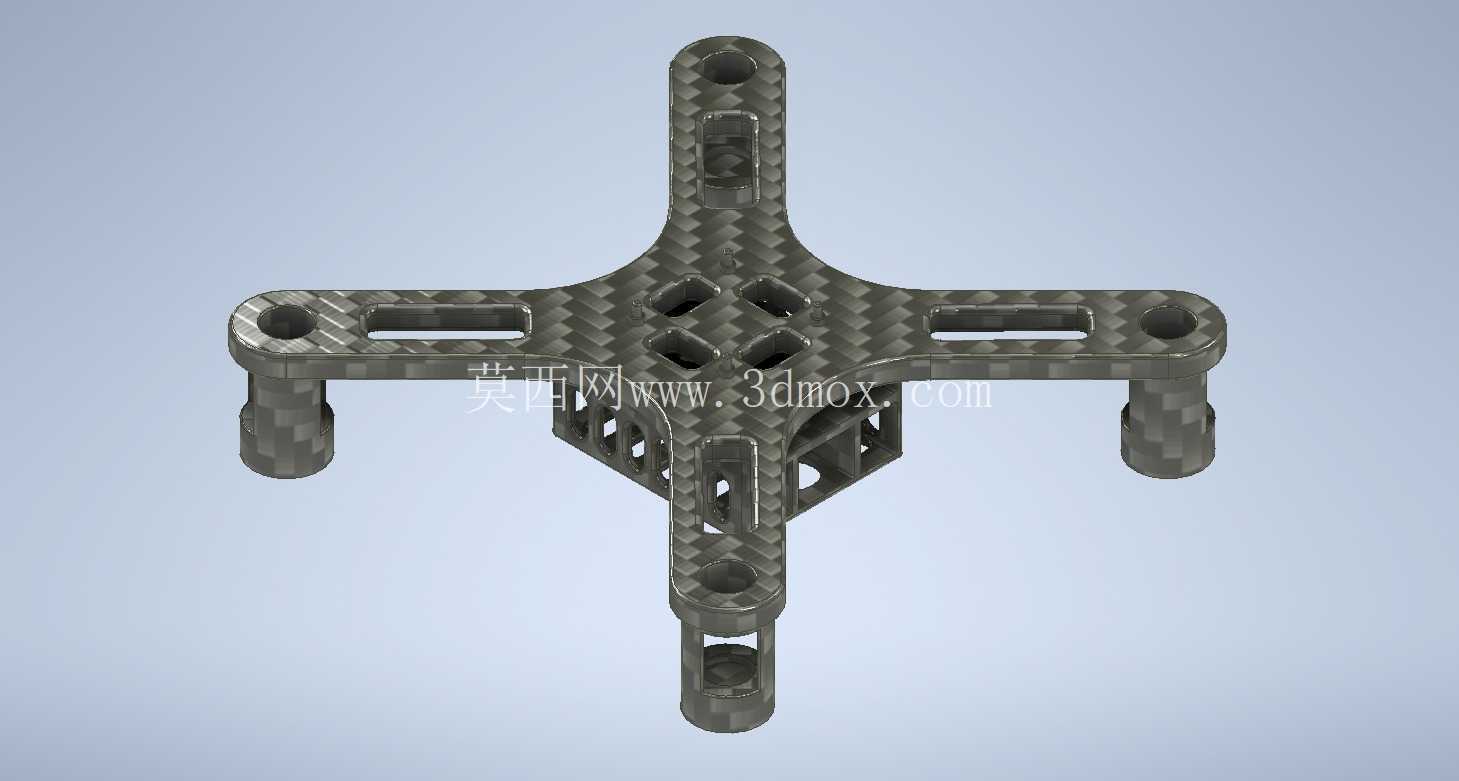

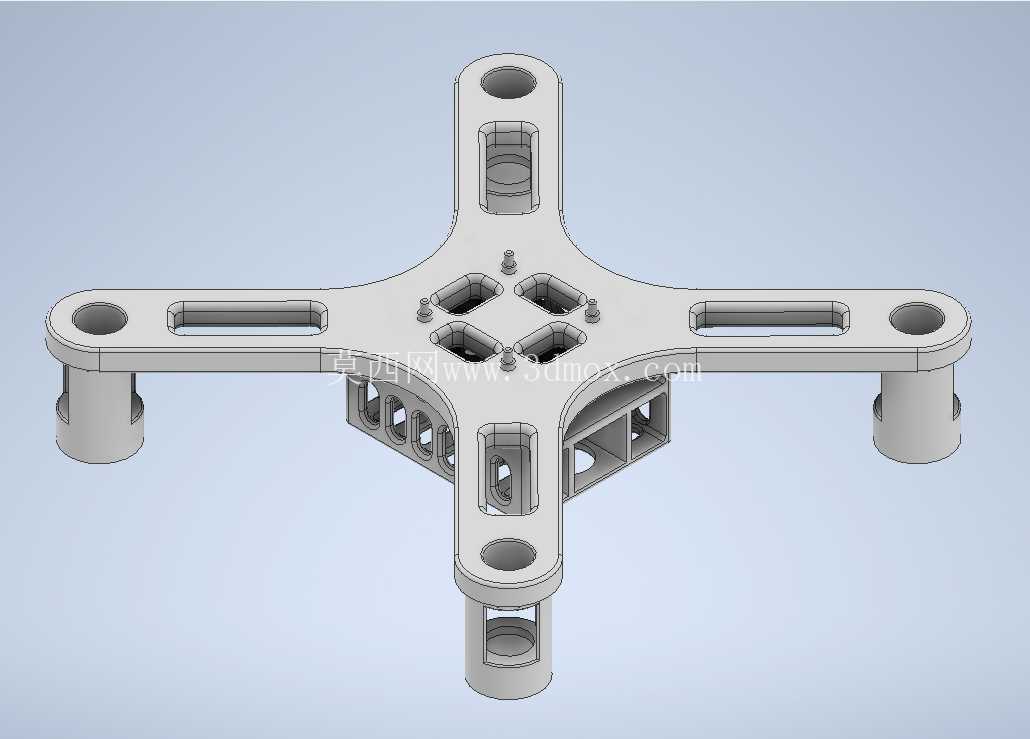

　　该机架结构专为桌面级FDM3D打印工艺适配设计，核心定位面向入门级微型四旋翼飞行器的DIY组装场景，可直接适配常规2204级别无刷电机的安装孔位，机臂端预留的电机安装座做了同轴度公差预留，打印完成后无需二次扩孔即可完成电机压装，四个机臂呈十字对称分布，相邻机臂夹角严格控制在90度±0.2度范围内，保障飞行过程中动力输出的力矩平衡，避免因机臂角度偏差导致的飞行姿态偏移问题。

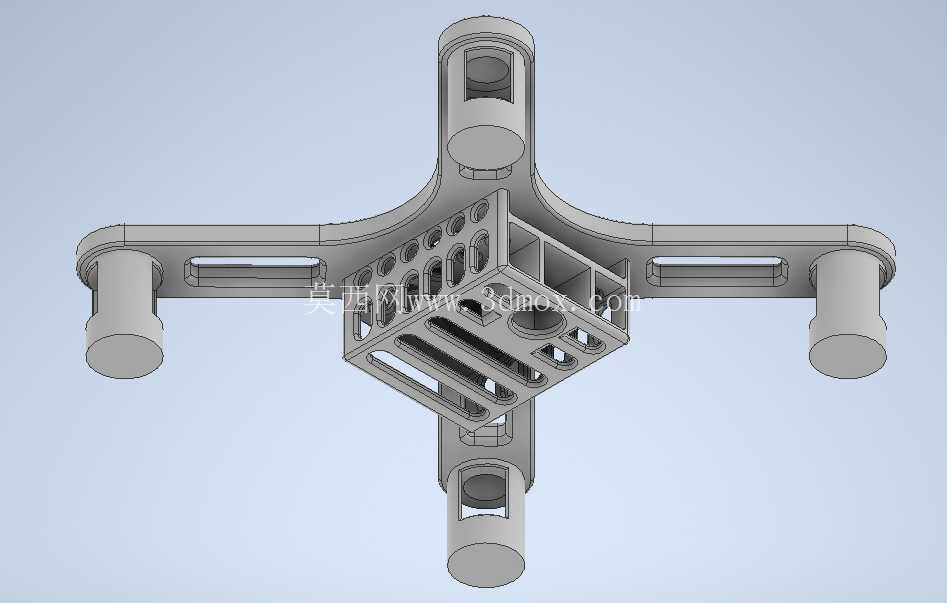

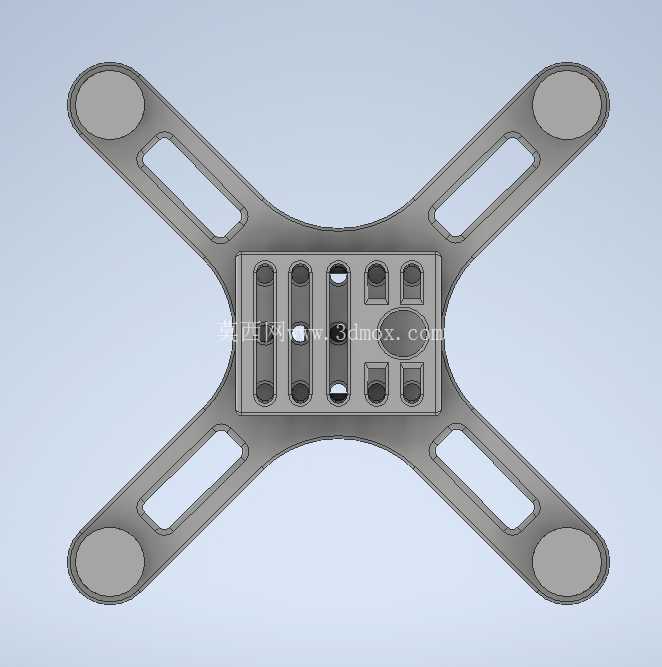

　　中心舱体区域采用多层镂空格栅结构设计，在保障整体结构抗扭刚度的前提下最大化去除冗余材料，既能够降低3D打印过程中的材料消耗与打印时长，也能有效降低整机起飞重量，提升飞行续航表现。格栅的筋条宽度统一设置为1.8mm，刚好匹配常规0.4mm直径3D打印机喷嘴的3线打印路径，无需额外调整切片参数即可实现筋条的实心填充，避免打印过程中出现筋条填充不密实导致的结构强度不足问题。中心舱预留的安装空间可直接叠放放置飞控板、电调、电池等核心元器件，舱体侧壁预留的走线槽可规整梳理电机与电调的连接线路，避免飞行过程中线路晃动干扰飞控传感器的采样精度。

　　机臂部分采用长条形镂空减重设计，臂身截面为工字型受力结构，相比实心矩形截面在相同重量下可提升40%以上的抗弯刚度，能够抵消飞行过程中电机高速转动带来的机臂谐振问题，避免谐振传导至飞控的加速度传感器导致飞行姿态解算偏差。机臂与中心舱的连接位置做了圆弧过渡处理，消除直角位置的应力集中点，在炸机撞击场景下可将应力均匀分散到整个臂身结构，降低连接位置断裂的概率。电机安装座的端面做了0.3mm的凸起定位环，可与电机底座的定位凹槽精准配合，保障电机轴与机臂平面的垂直度，减少电机转动过程中的偏摆震动。

　　从安装边界来看，该机架对角电机轴间距为210mm，属于典型的3寸穿越机机架尺寸范畴，中心舱内部可用安装空间为45mm×45mm×20mm，可兼容市面上绝大多数微型飞控与20A规格的四合一电调，底部预留的电池绑带槽宽度为8mm，可适配常规的魔术绑带固定2S-3S规格的锂电池。整个机架打印时无需添加支撑结构，所有悬空位置的倾斜角度均大于45度，符合FDM打印的自支撑角度要求，打印完成后仅需简单去除底部 raft 即可直接进行组装，大幅降低后处理的工作量。

　　在实际应用场景中，该机架既可以作为航模爱好者DIY组装微型四旋翼的基础结构件，也可作为高校无人机相关课程的教学实践案例，学生可直接基于该模型调整机臂长度、中心舱尺寸等参数，快速验证不同布局下的飞行性能差异。结构设计过程中充分考虑了3D打印的工艺特性，所有孔位均预留了0.2mm的打印公差，避免因PLA材料打印收缩导致的装配过紧问题，机臂末端的电机座预留了3mm的螺丝过孔，可直接使用M3螺丝完成电机的紧固，无需额外攻丝处理。中心舱顶部预留的摄像头安装位可适配常规14mm宽度的微型FPV摄像头，安装角度可在0-30度范围内调整，满足第一视角飞行的视角需求。

　　结构受力仿真验证阶段，针对单臂10N的垂直冲击载荷做了静力学校核，最大应力位置出现在机臂与中心舱的过渡圆角处，应力值为18MPa，远低于PLA材料50MPa的屈服强度，能够承受常规飞行降落的冲击载荷，正常飞行场景下不会出现结构塑性变形。整个机架的打印重量控制在32g左右，搭配3寸螺旋桨、2204电机、3S电池后的整机起飞重量约为280g，推重比可达到4:1以上，能够完成基础的特技飞行动作。
