PVC管路连接配件全套三维结构设计

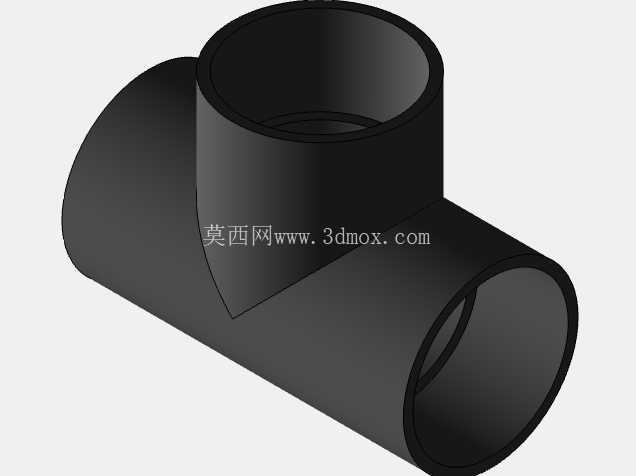

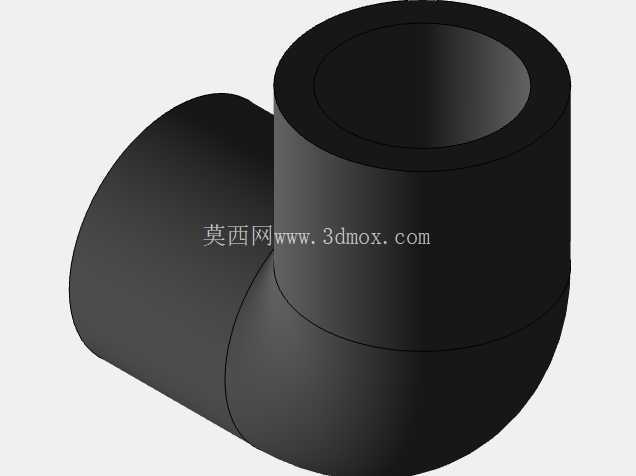

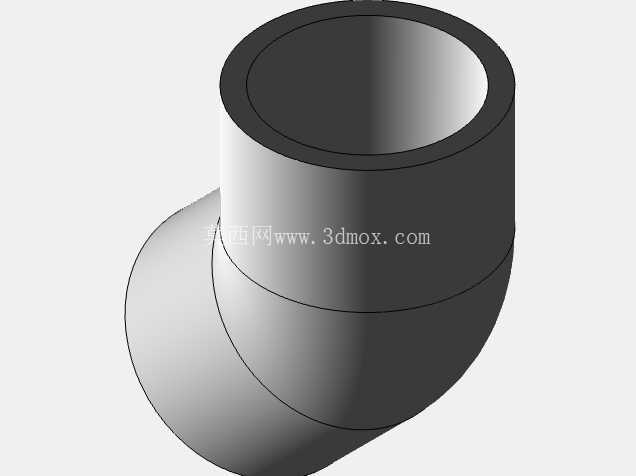

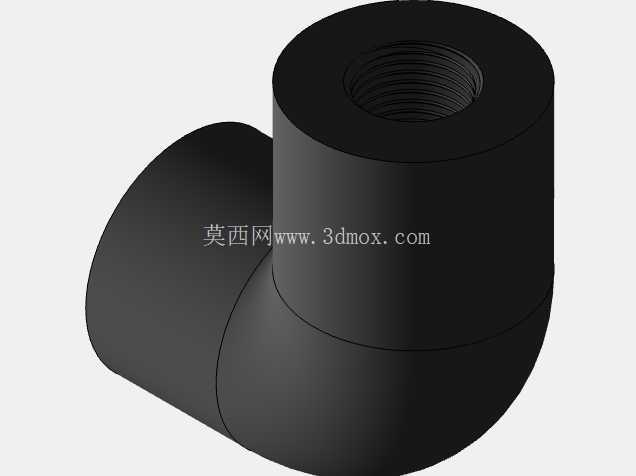

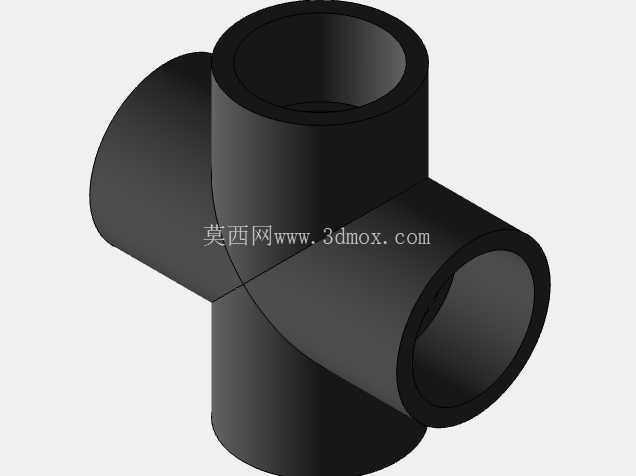

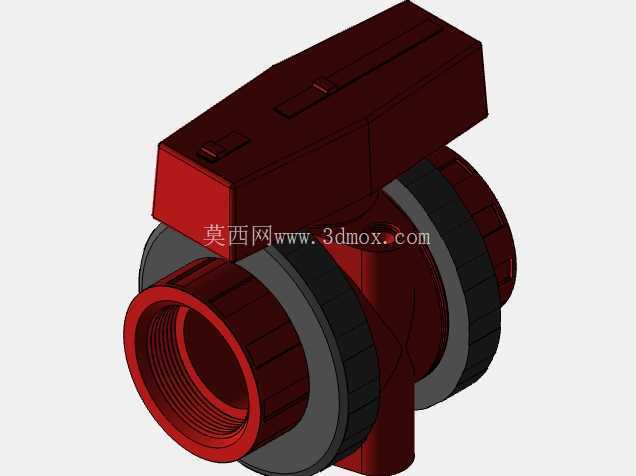

　　这套PVC管路配件覆盖了民用给排水、化工流体输送、农业灌溉、小型水处理设备等多个场景的管路连接需求，包含了90度弯头、45度斜弯头、等径三通、异径直接、内外丝接头、球阀、活接、管堵、法兰接头等常用管路连接件，能够满足不同走向、不同管径、不同连接方式的PVC管路搭建需求。在实际工程应用中，这类PVC配件凭借自重轻、耐腐蚀、流体阻力小、安装便捷的特性，常被用于建筑室内冷热水输送、市政排污支管、化工弱腐蚀性介质输送、园林喷灌系统、泳池水循环系统等场景，相比传统金属管件，其在潮湿、有弱腐蚀的工况下使用寿命更长，且不需要做额外的防腐处理，安装时仅需专用PVC胶水粘接即可完成密封连接，大幅降低现场施工的工时成本。

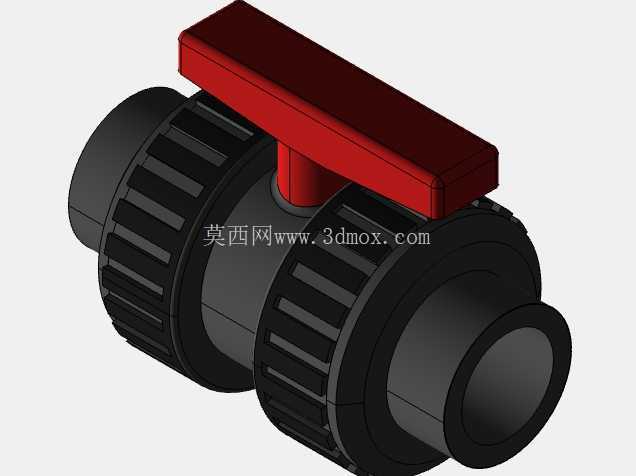

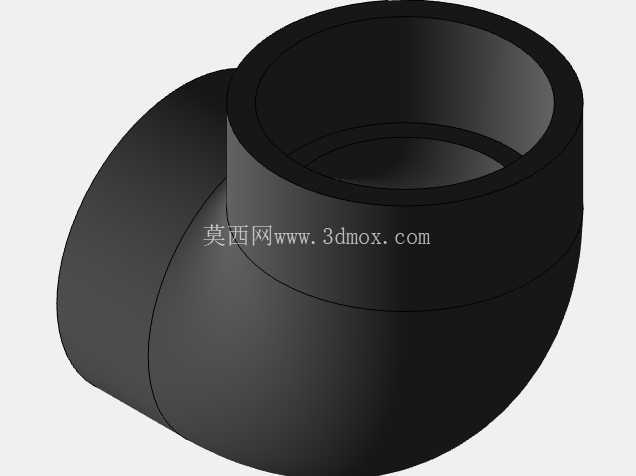

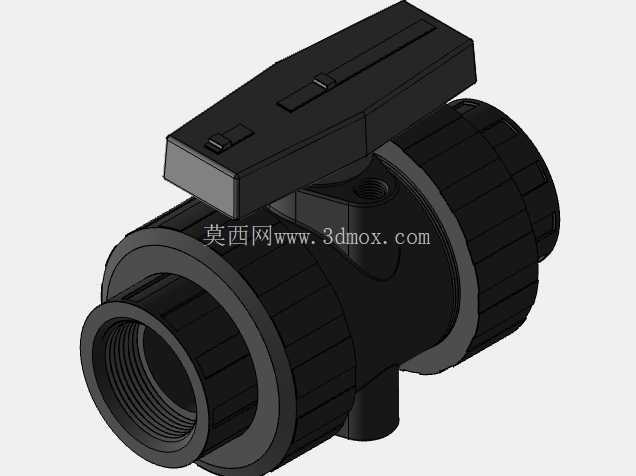

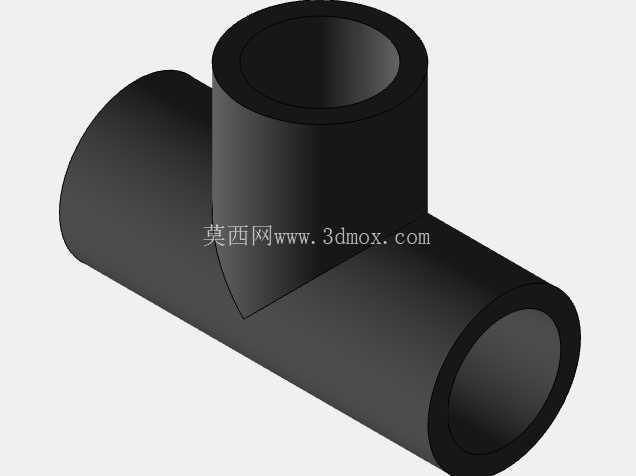

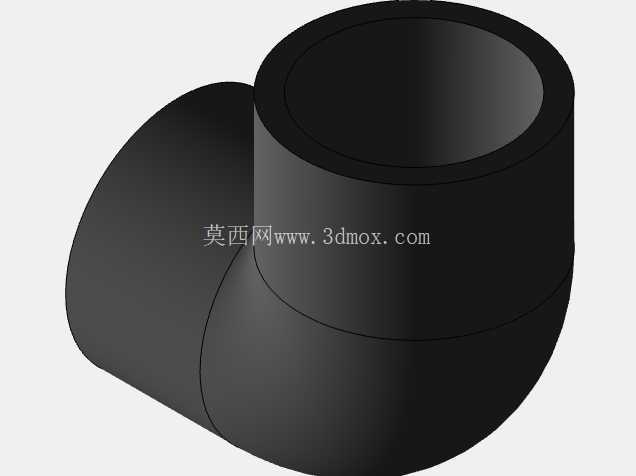

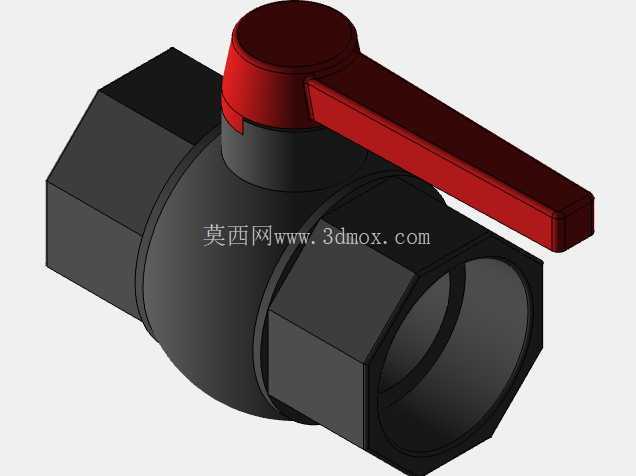

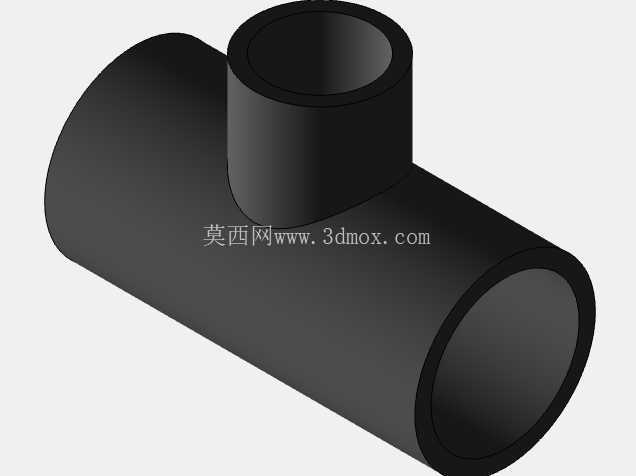

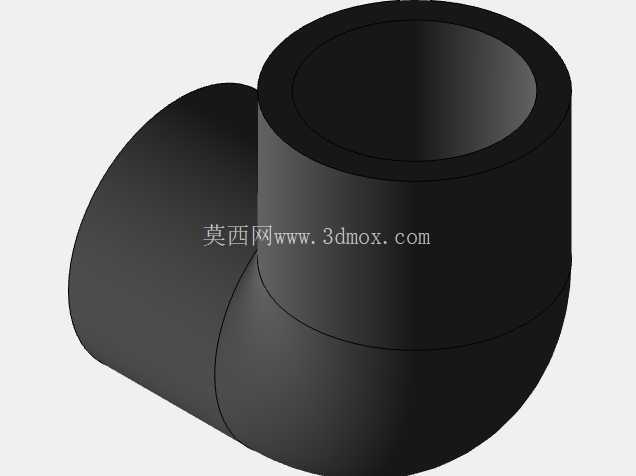

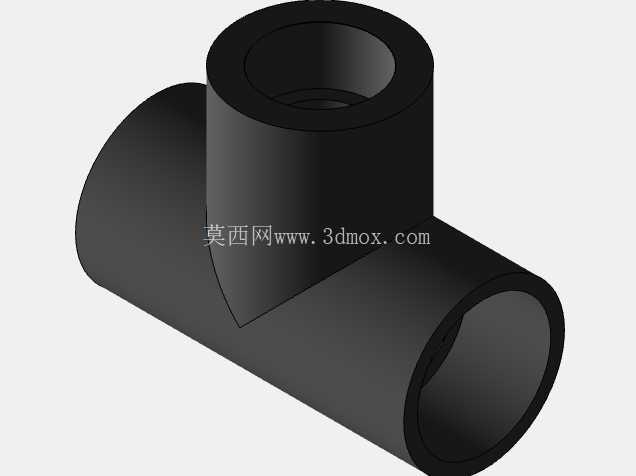

　　从设计思路来看，所有配件的接口尺寸均遵循通用PVC管材的外径公差标准，承口深度经过严格核算，既保证粘接时有足够的接触面积实现密封承压，又避免承口过深导致管材插入后出现内部缩径影响流体通流效率。不同类型的配件在结构设计上各有侧重：弯头类配件的转弯处采用圆弧过渡结构，内壁光滑无直角凸起，能够最大程度降低流体转向时的局部阻力，减少管路系统的压力损失；三通类配件的分流交汇处做了流线型导流处理，避免介质在分流位置形成涡流造成淤积，尤其适合输送带有微小固体颗粒的流体场景；球阀类配件的阀芯采用通径设计，全开状态下阀芯通道与管路内径完全一致，不会产生截流效应，阀杆位置设置了多层密封槽，可通过密封圈实现转动部位的长期密封，避免介质从阀杆处渗漏，手柄的操作角度设置了90度限位，开关位置清晰可辨，现场操作时不需要额外标记即可判断阀门的通断状态。

　　在安装边界的设计上，所有配件的外部轮廓都考虑了现场安装的操作空间，比如带螺纹的接头部位预留了足够的扳手夹持位，安装时可以使用普通管钳或活动扳手完成紧固，不会因为外形干涉导致工具无法卡持；活接类配件的锁紧螺母采用外六角结构，不需要专用工具即可完成拆卸，方便后期管路的维护与改接；不同压力等级的配件壁厚做了区分，承压等级更高的配件在承口部位做了加强筋结构，能够承受更高的管路静压与水锤冲击，避免长期使用过程中承口部位出现开裂渗漏。所有配件的外形尺寸都匹配现有市售PVC管材的安装规范，不需要额外定制管材即可直接搭配使用，接口的配合公差控制在合理范围内，既不会因为间隙过大导致粘接时胶水填充不足出现渗漏，也不会因为间隙过小导致管材无法顺利插入承口，增加现场安装的难度。

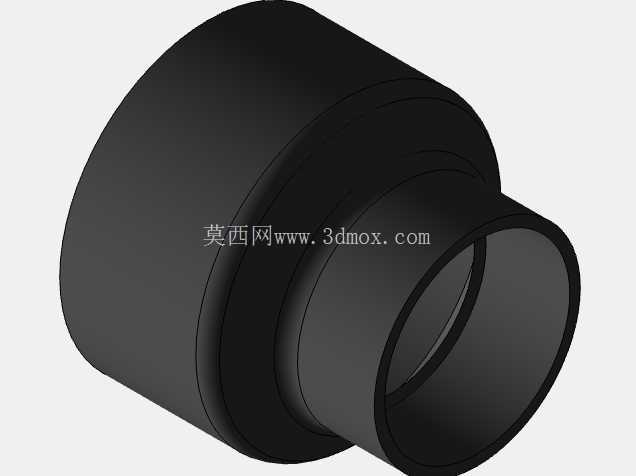

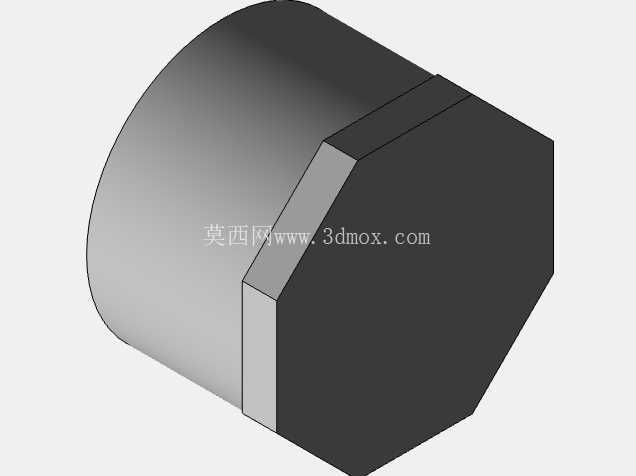

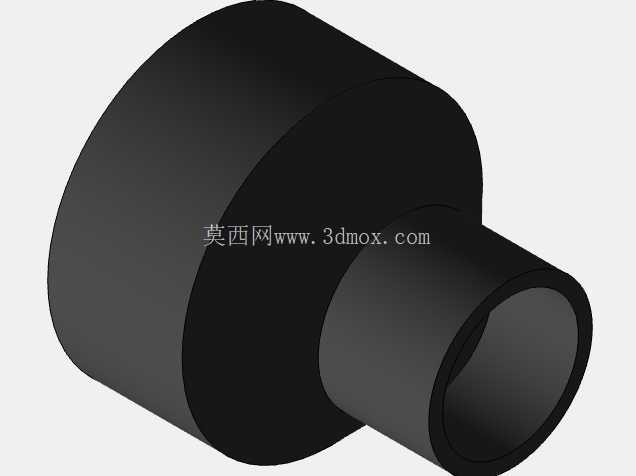

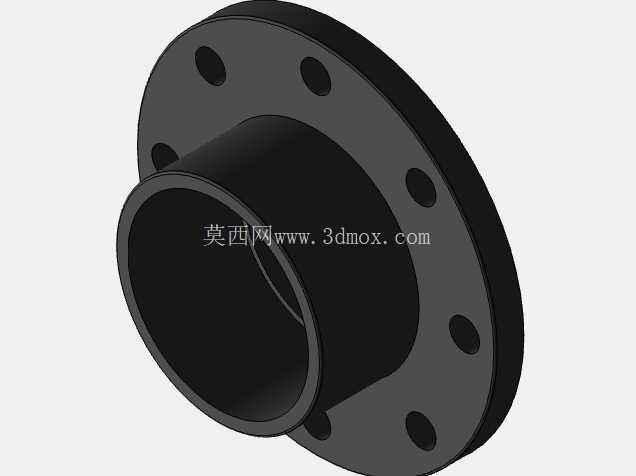

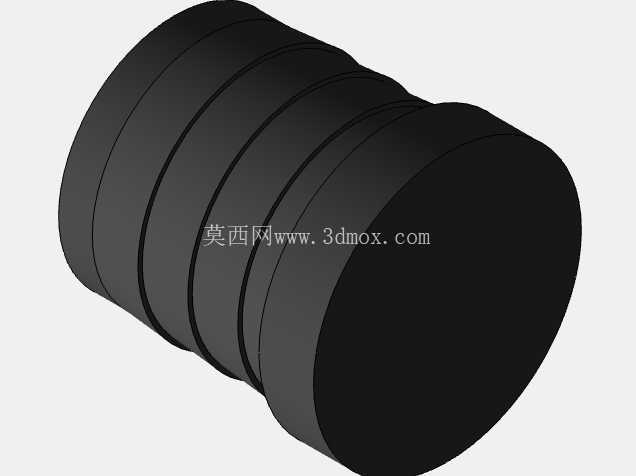

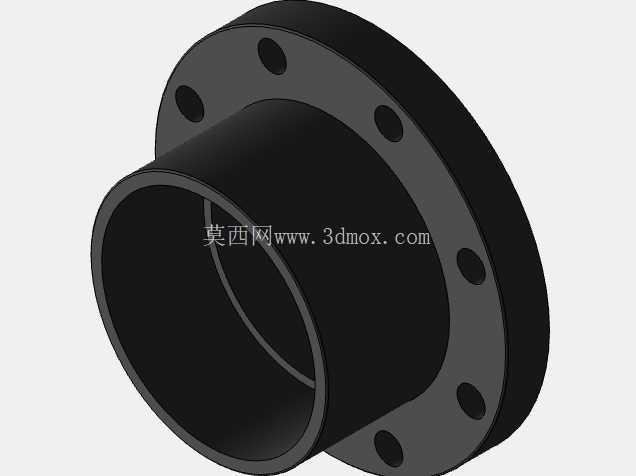

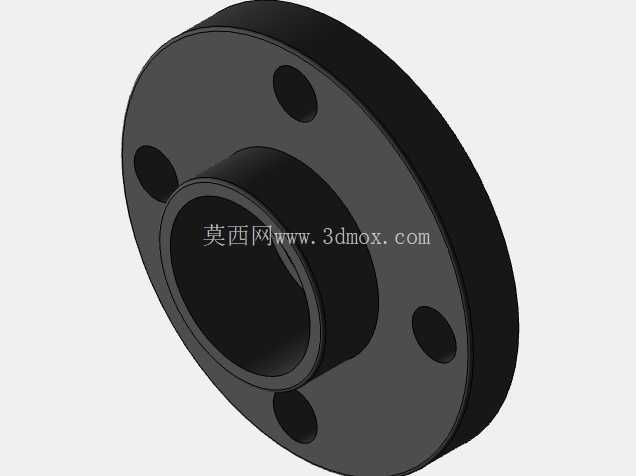

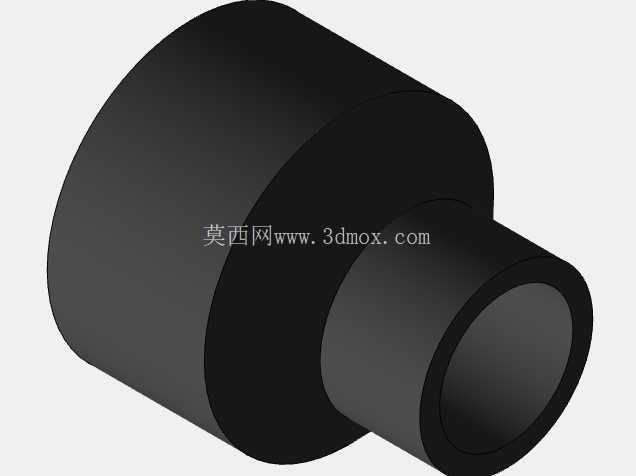

　　从结构细节来看，带法兰的配件在法兰盘上均匀分布了螺栓安装孔，孔位尺寸与通用PVC法兰垫片的尺寸完全匹配，安装时可以通过螺栓紧固实现法兰面的密封，适用于需要经常拆卸检修的管路节点；管堵类配件的外轮廓做了防滑纹路设计，手动即可拧紧封堵管路末端，不需要借助工具就能完成临时封堵操作；异径类配件的变径位置采用平缓过渡结构，避免管径突变造成的流体压力骤变，减少管路振动与噪音的产生。整套配件的三维结构完整还原了实物的所有细节，包括各部位的倒角、密封槽、加强筋、标识位等结构，在进行管路系统三维布局设计时，可以直接调用这些配件模型完成管路排布，提前校验管路走向是否存在干涉、安装空间是否充足，避免现场安装时出现配件与周边设备碰撞、操作空间不足无法紧固的问题，能够有效提升管路系统的设计效率，减少现场施工的返工率。
