可折叠拆卸带烟囱户外烧烤炉结构设计

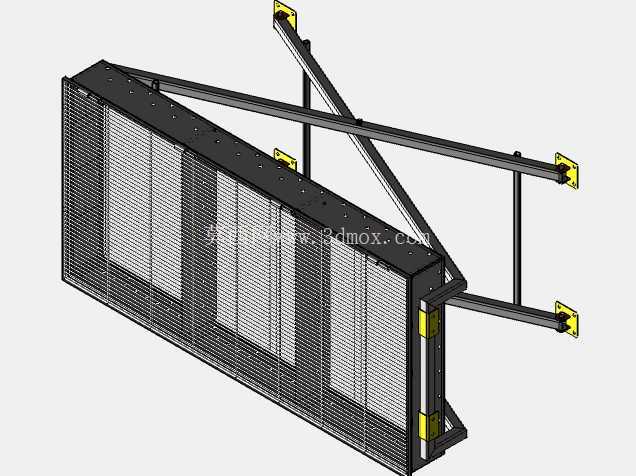

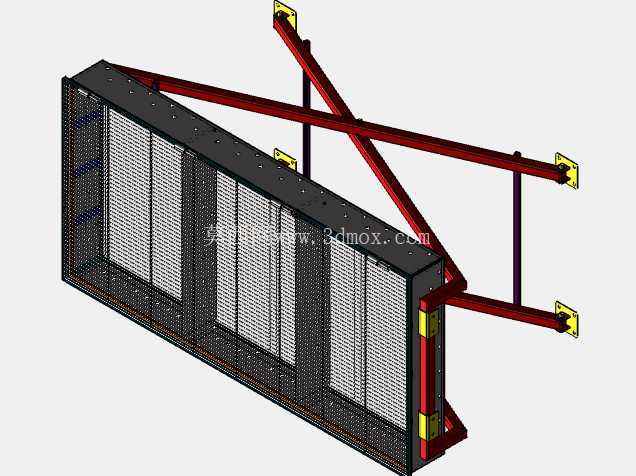

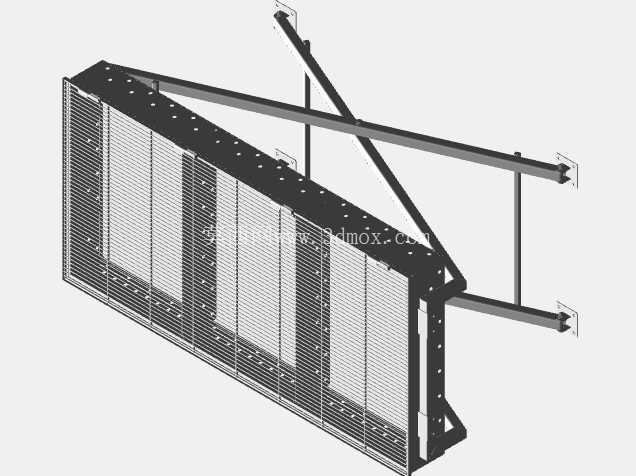

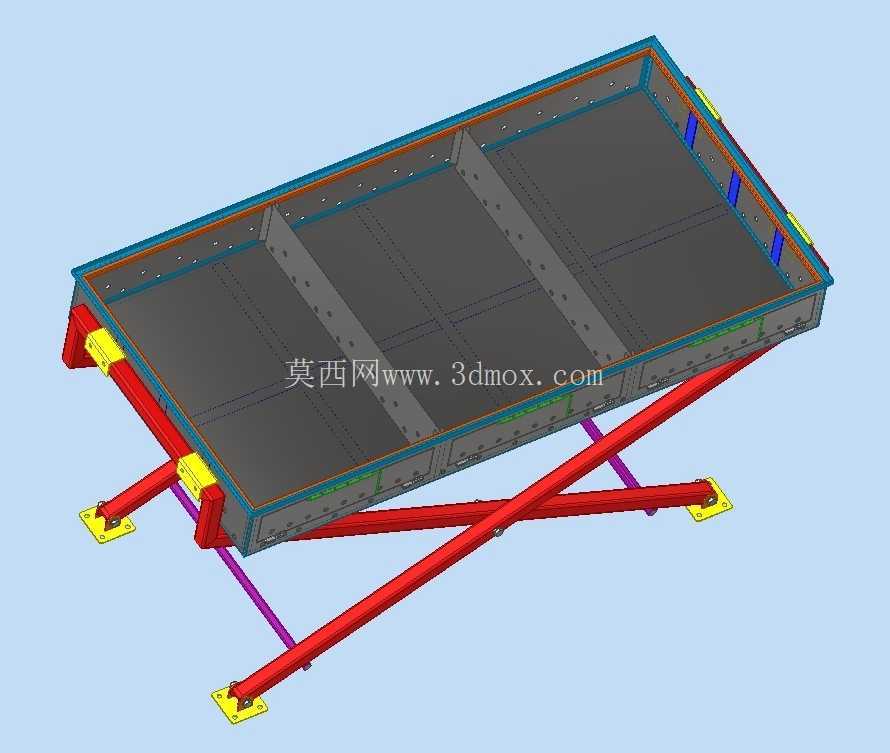

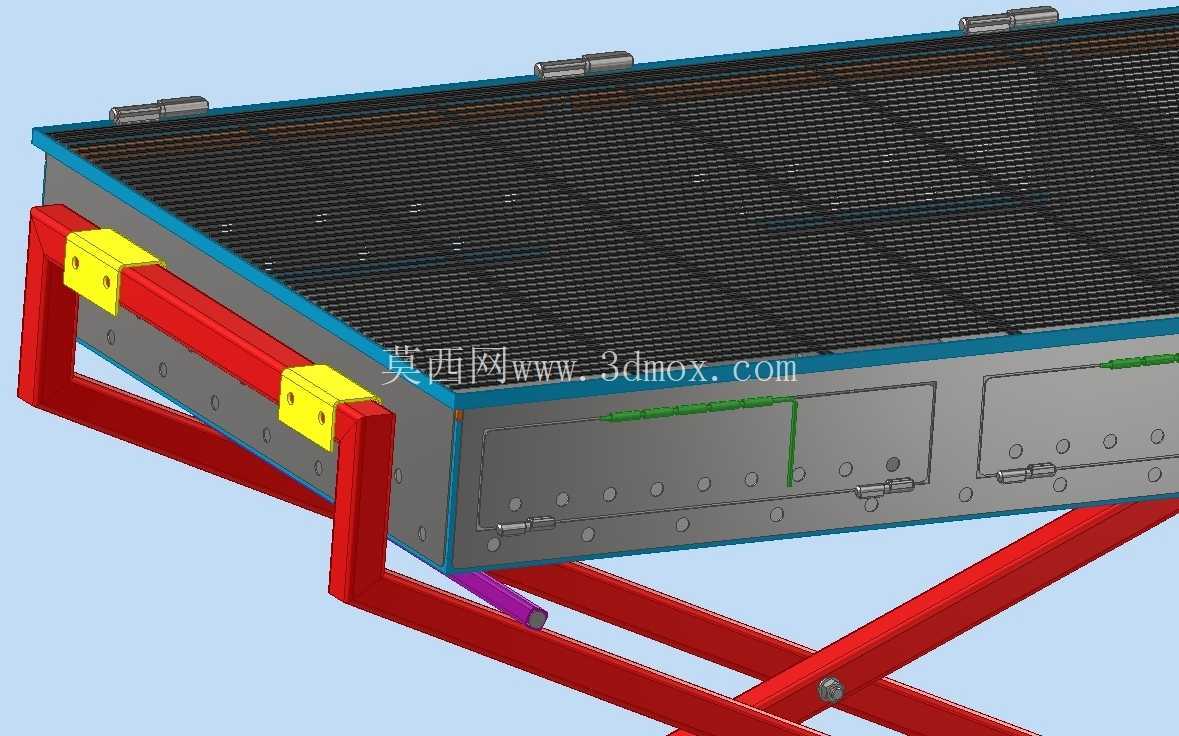

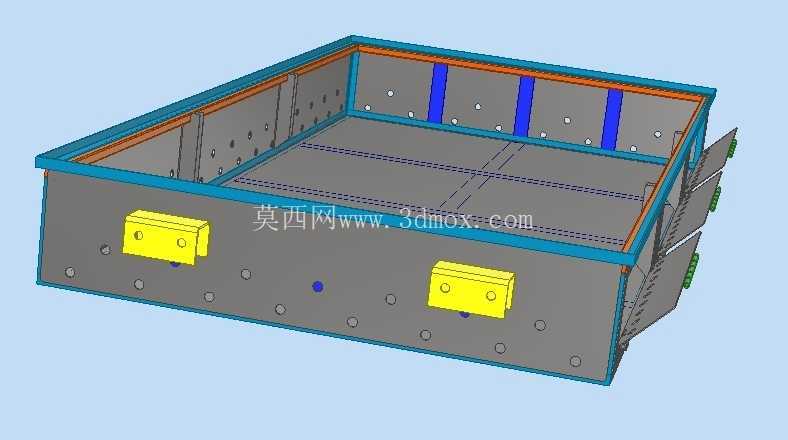

　　这款户外烧烤设备的结构设计，核心围绕户外休闲场景的使用痛点展开，针对自驾露营、庭院聚餐、户外团建等常见使用场景做了针对性的结构优化，区别于传统固定式烧烤架笨重、运输占空间、排烟无组织的问题，整套结构在运输收纳状态下可将支架折叠收拢，整体厚度压缩至常规箱体尺寸，适配家用轿车后备箱、露营装备收纳箱的常规存放边界，无需额外定制运输包装即可完成跨场景转运。从功能实现逻辑来看，整套设备分为烧烤承载腔体、剪叉式升降支撑结构、锁止式排烟通道三个核心模块，烧烤腔体采用边框式金属焊接结构，上表面铺设等间距格栅烤网，格栅间隙经过反复校核，既可以避免小块食材掉落，又能保证炭火与食材之间的空气流通，保障燃烧充分性，

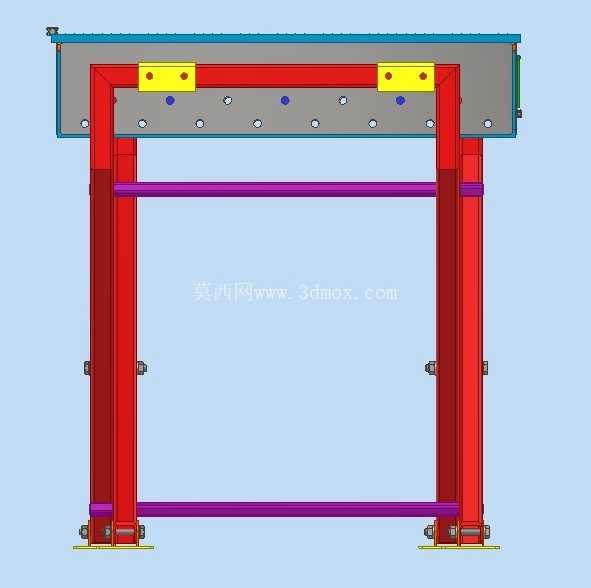

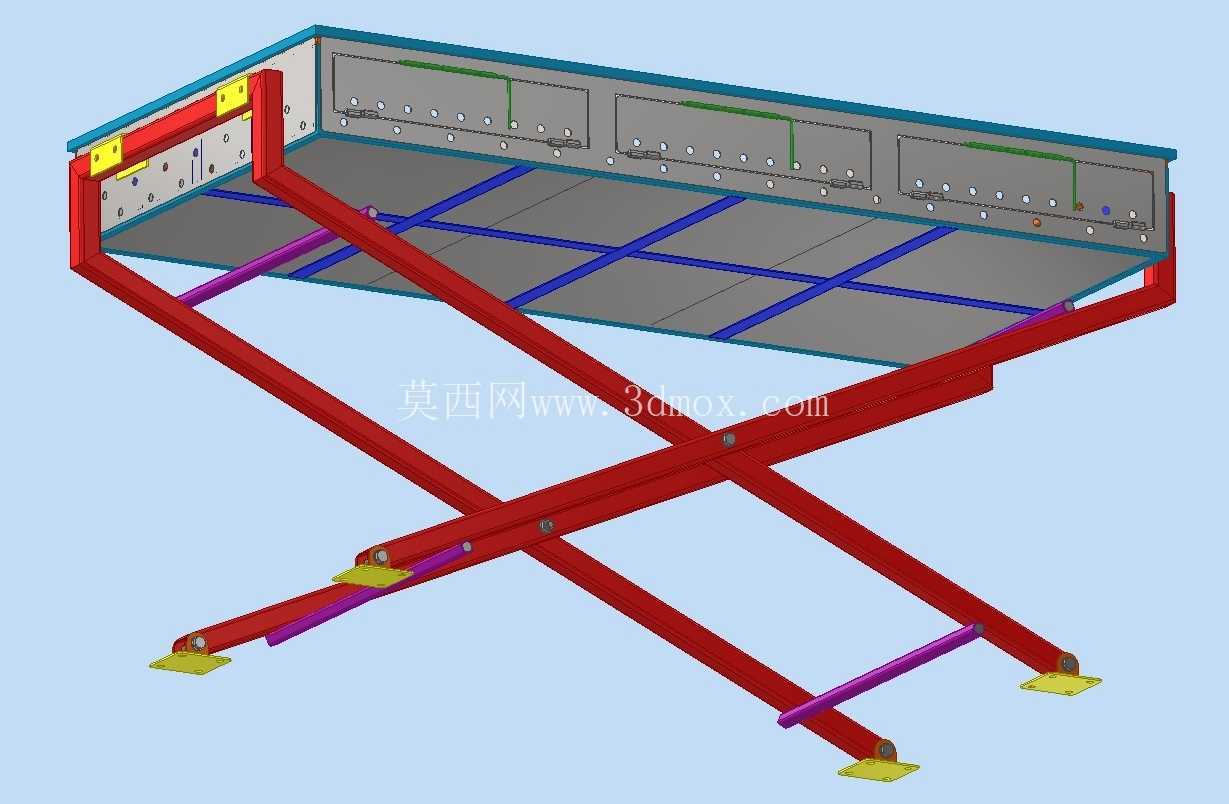

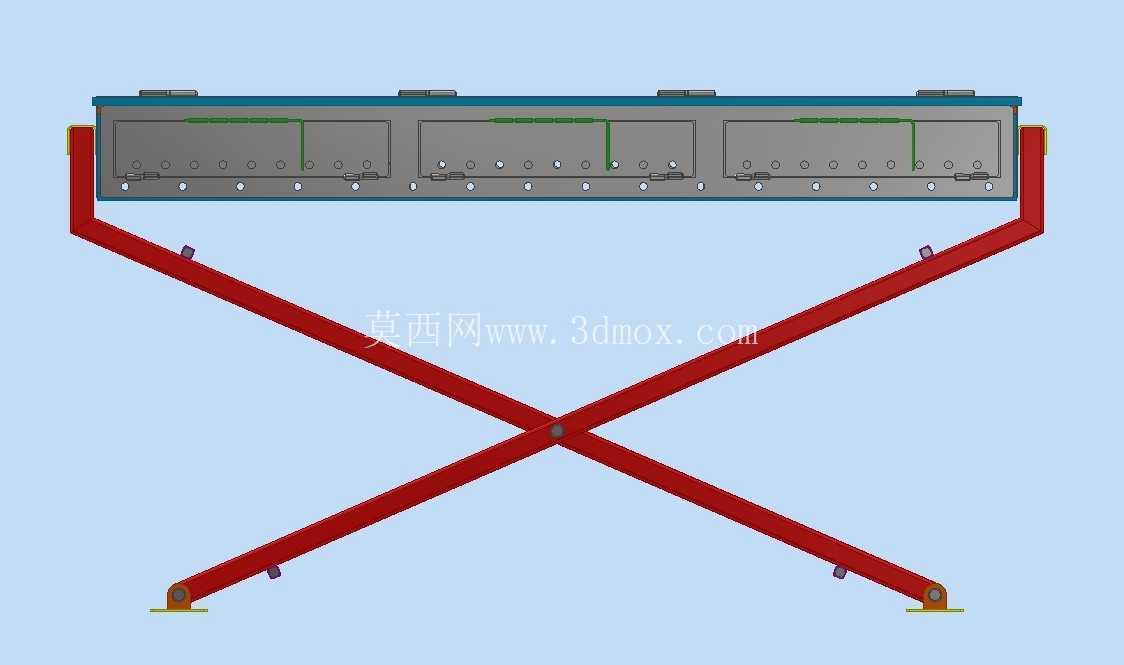

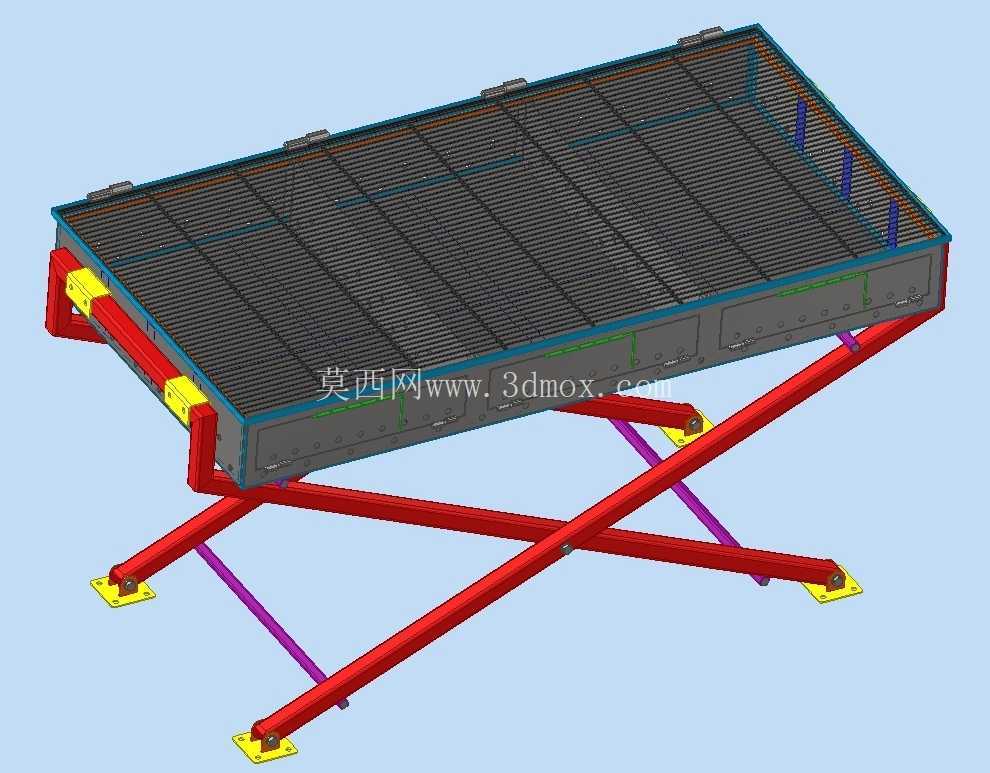

　　腔体侧边预留的炭火添加口采用抽拉式挡板结构，无需抬起烤网即可完成炭火补充，避免操作过程中烫伤风险。剪叉式支撑结构采用矩形钢管作为交叉臂主材，臂架之间通过耐磨销轴做铰接连接，底部支撑脚设置带安装孔的固定脚垫，在硬质铺装地面使用时可直接展开依靠自重稳定放置，在泥地、草地等松软场地使用时可通过脚垫的安装孔打入地钉完成固定，避免使用过程中架体侧翻；交叉臂的铰接点位置经过受力仿真校核，展开状态下整个架体的承重载荷均匀分布在四个支撑脚位置，额定承载状态下臂架变形量控制在安全范围内，不会出现架体垮塌、烤网倾斜的问题。带锁止结构的烟囱设置在烧烤腔体的侧边排烟口位置，采用分段式插接结构，使用时可逐段拼接延长排烟通道，

　　将炭火燃烧产生的烟气导向人员站立区域的侧上方，避免烟气直扑操作人面门，收纳时可将分段烟囱拆解后放入烧烤腔体内部的预留储物格，锁止结构采用弹性卡扣设计，拼接到位后自动卡紧，不会因为户外风载出现烟囱脱落、倾倒的问题。整套结构的安装边界经过优化，展开状态下的操作高度适配成年人站立操作的舒适高度，无需弯腰操作即可完成食材翻烤、调料添加等动作，烤网的有效使用面积可满足8-10人同时聚餐的食材烤制需求；折叠收拢后整体外形为规整长方体，无外凸尖锐构件，搬运过程中不会剐蹭周边物品，所有可拆卸部件均设置防丢连接结构，避免拆装过程中零件遗失。从结构设计的细节来看，所有金属构件的棱边均做了倒圆角处理，焊接位置打磨平整无焊渣凸起，

　　铰接位置预留了润滑脂加注间隙，长期户外使用出现铰接卡滞时可直接加注润滑脂维护，无需整体拆解结构；烤网采用可单独拆卸的分体式设计，使用后可单独取下清理食物残渣与油污，无需搬动整个架体，降低清洁维护的劳动强度。支撑结构的交叉臂表面做了耐高温防腐涂层处理，避免炭火高温烘烤、户外雨水侵蚀导致的结构锈蚀，延长设备整体使用寿命；脚垫位置采用防滑耐磨的金属材质，与地面接触时不会出现打滑位移，即使在光滑的瓷砖地面也能保持架体稳定。排烟通道的入口位置设置了挡灰网，避免炭火燃烧产生的火星随烟气飞出引燃周边物品，提升户外使用的安全性能，烟囱的出口位置做了防雨帽结构，突发小雨天气使用时不会有雨水直接落入炭火腔体导致炭火熄灭。
