卧式升降台铣床结构三维设计方案

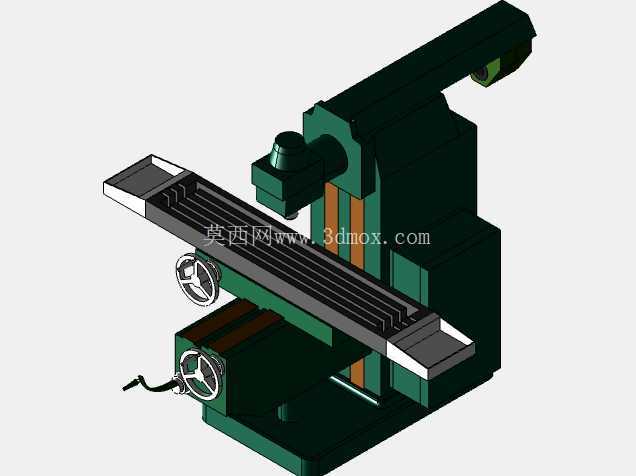

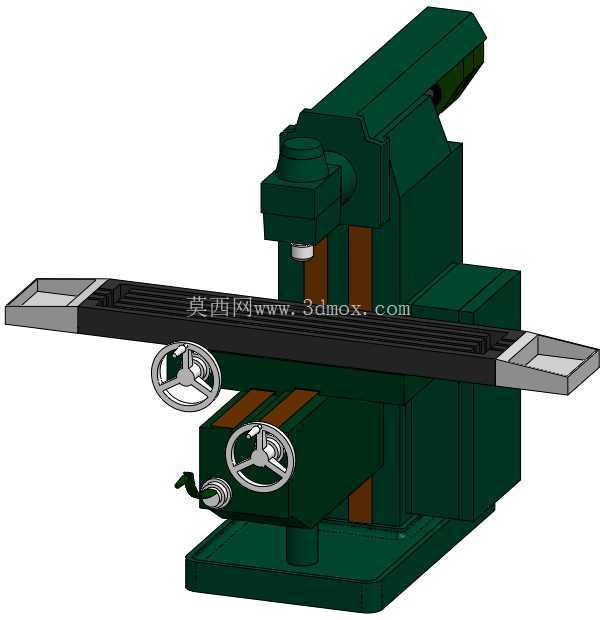

　　在通用机械加工车间的常规切削作业场景里，这类卧式升降台铣床是中小批量零件平面、沟槽、成型面加工的核心设备之一，其结构布局直接决定了加工行程范围、装夹适配性与操作便利性。从三维结构的呈现来看，该铣床采用床身作为整体承载基座，床身内部预留主轴传动系统的安装空间，背部可集成主电机与变速齿轮组的安装位，保证主轴运转时的刚性支撑，避免切削载荷下的结构振颤影响加工表面质量。

　　横向滑座搭载在床身前部的垂直导轨上，通过垂向手轮驱动丝杠副实现升降进给，垂向行程的设计需要匹配常规加工零件的高度范围，同时要保证滑座在全行程位置的锁紧可靠性，避免重切削时出现滑座下沉的问题。纵向工作台安装在横向滑座的水平导轨上，可沿横向实现前后进给，工作台自身带有T型槽结构，用于装夹平口钳、分度头或者直接压紧工件，T型槽的间距与槽宽参数需要符合通用机床夹具的安装标准，减少车间现有工装的适配改造成本。

　　主轴部件布置在床身上部的刀杆位置，卧式布局的主轴可搭配圆柱铣刀、盘铣刀、角度铣刀等多种刀具，适配不同的铣削工艺需求，主轴端部的锥孔标准需要与通用刀杆匹配，保证刀具装夹的同轴度。三个进给方向的手轮位置都设置在操作人员易操作的区域，垂向手轮布置在升降台前部侧面，横向与纵向手轮布置在工作台端部，手轮的刻度圈设计可实现微量进给的精准调节，满足精加工时的尺寸控制要求。

　　从安装边界来看，该铣床的整体底座需要预留地脚螺栓的安装孔位，安装时要保证床身水平度在允许公差范围内，避免导轨偏磨导致的进给精度损失。设备周边需要预留足够的操作空间，前部要满足操作人员站立操作、工件吊装上下料的空间需求，背部要留出电机维护、传动系统检修的操作空间，左侧与右侧需要预留工作台全行程伸出时的安全距离，避免工作台移动时与周边设备、墙体发生干涉。

　　设计过程中，各导轨面的防护结构需要重点考虑，切削过程中产生的铁屑与切削液容易进入导轨间隙造成导轨磨损，因此在纵向工作台两端、横向滑座与升降台的结合部位都需要设置刮屑板与防护拉板，阻挡铁屑进入导轨副。润滑系统的油路布置要覆盖所有导轨面与丝杠副的润滑点，可采用手动集中润滑或者自动间歇润滑的结构，保证运动部件在长期运转下的磨损量控制在合理范围内。主轴的轴承选型需要兼顾径向承载能力与转速范围，适配不同材料的铣削参数需求，轴承的密封结构要防止切削液与铁屑进入轴承腔，延长主轴部件的使用寿命。

　　在实际加工应用中，这类铣床可完成多种工序内容：搭配圆柱铣刀可加工中小型铸件、钢件的平面，保证平面度与表面粗糙度要求；搭配三面刃铣刀可加工零件上的键槽、退刀槽等沟槽结构；搭配分度头可完成花键轴、齿轮齿坯的分度铣削；搭配成型铣刀可加工特定轮廓的成型面。相比立式铣床，卧式布局的铣床在安装长杆刀杆加工长槽类零件时刚性更好，切削过程更加平稳，适合大余量的粗铣加工，也可通过参数调整完成半精铣工序。

　　结构建模过程中，各运动部件的行程限位结构需要明确体现，纵向工作台的前后两端设置限位挡块，防止工作台超程脱出导轨；横向滑座的左右移动位置设置硬限位，避免滑座与床身发生碰撞；升降台的上下极限位置设置限位装置，防止垂向进给超程损坏丝杠与传动部件。各手轮与内部传动丝杠的连接部位设置间隙调整机构，长期使用出现传动间隙后可通过调整机构消除反向间隙，保证进给运动的定位精度。
