特殊设计多功能金属加工设备结构

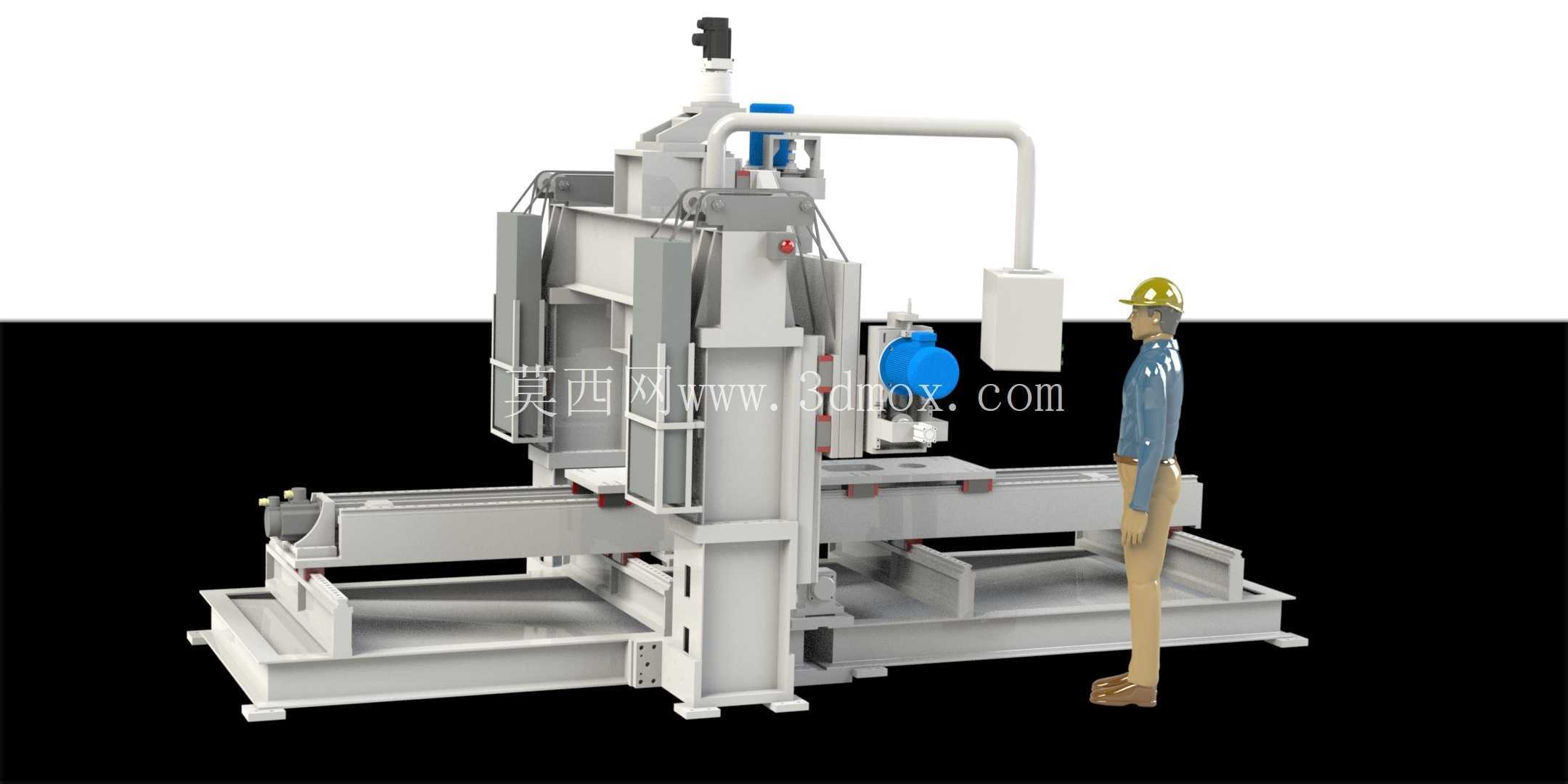

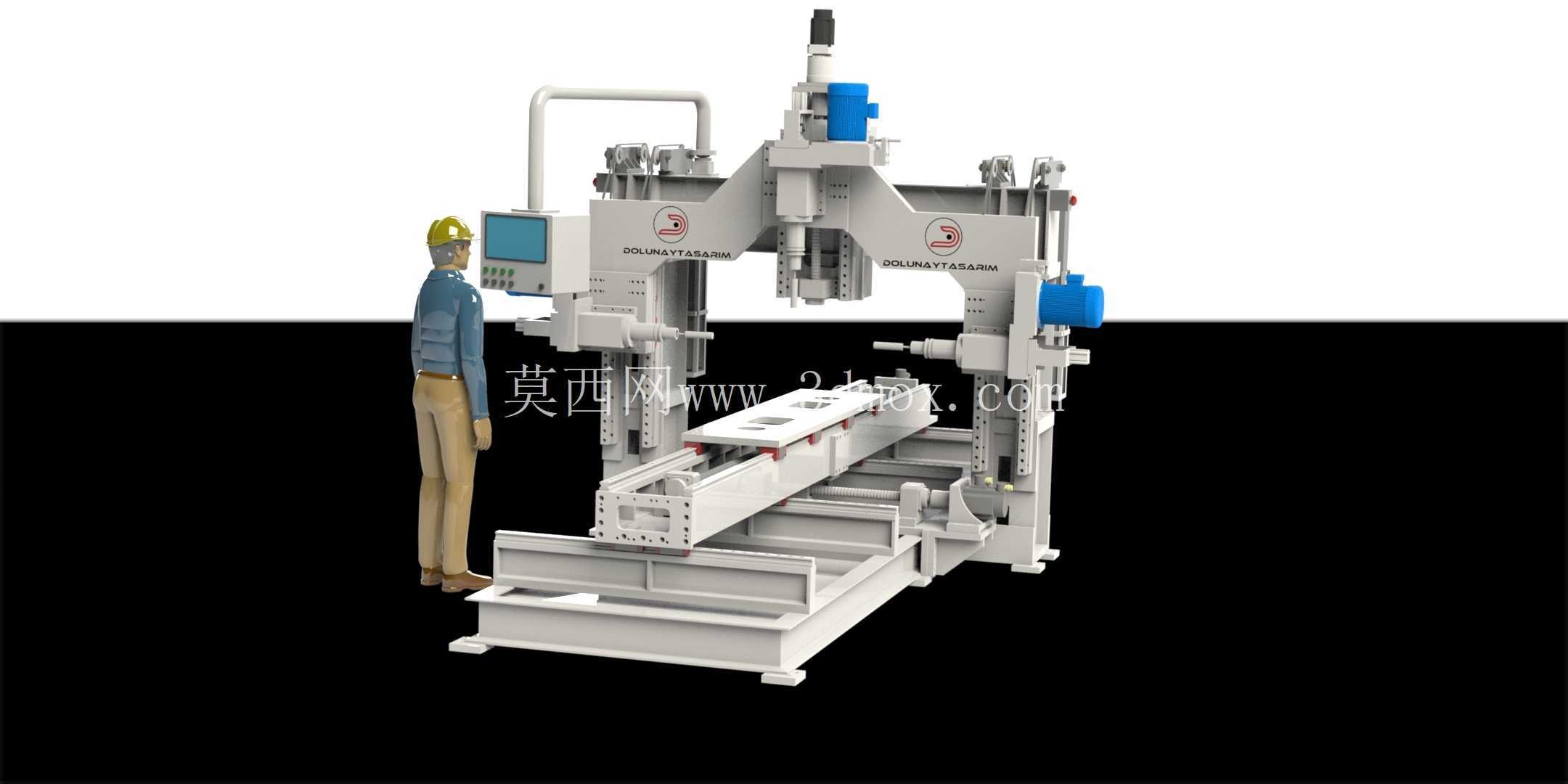

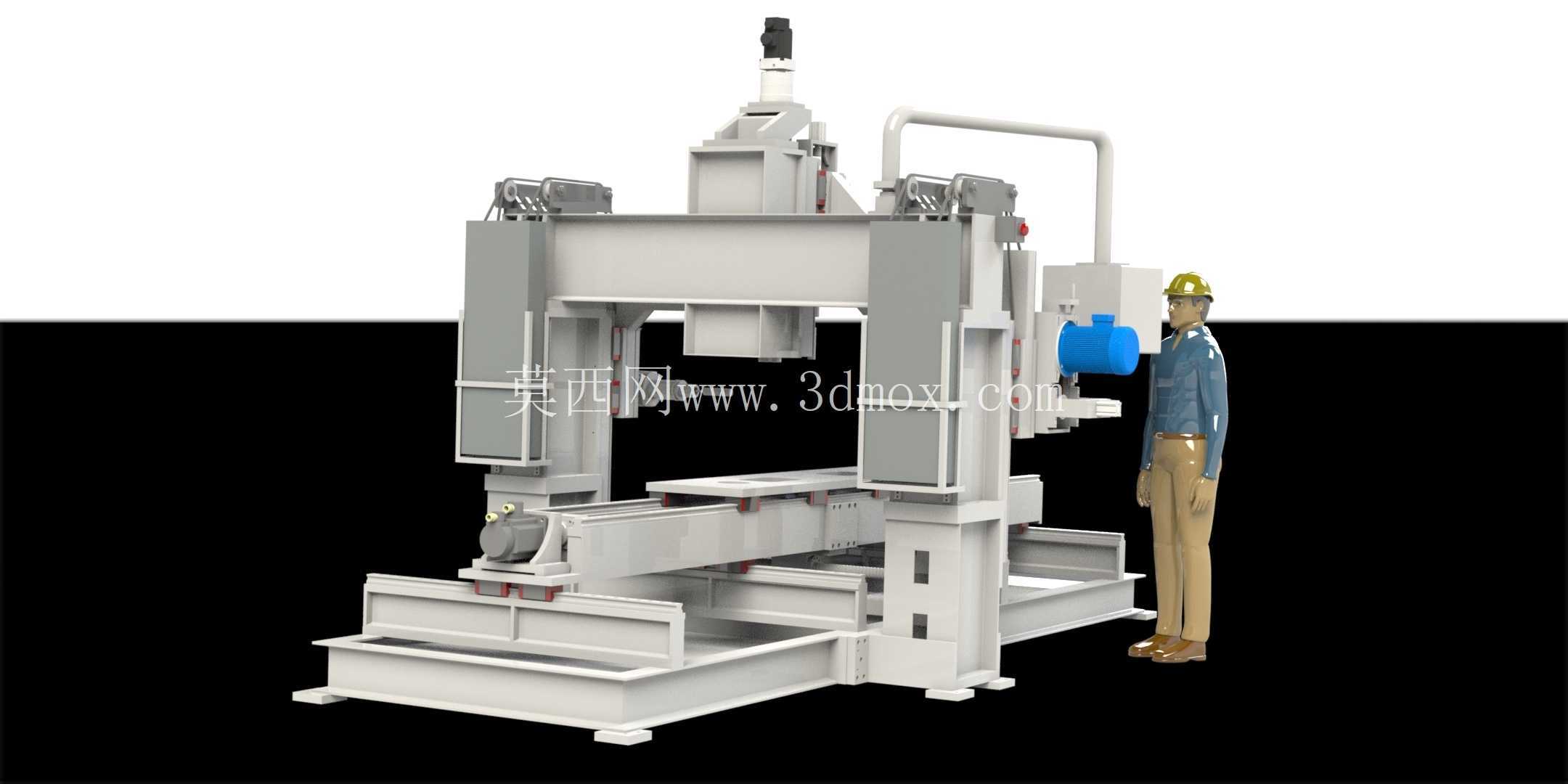

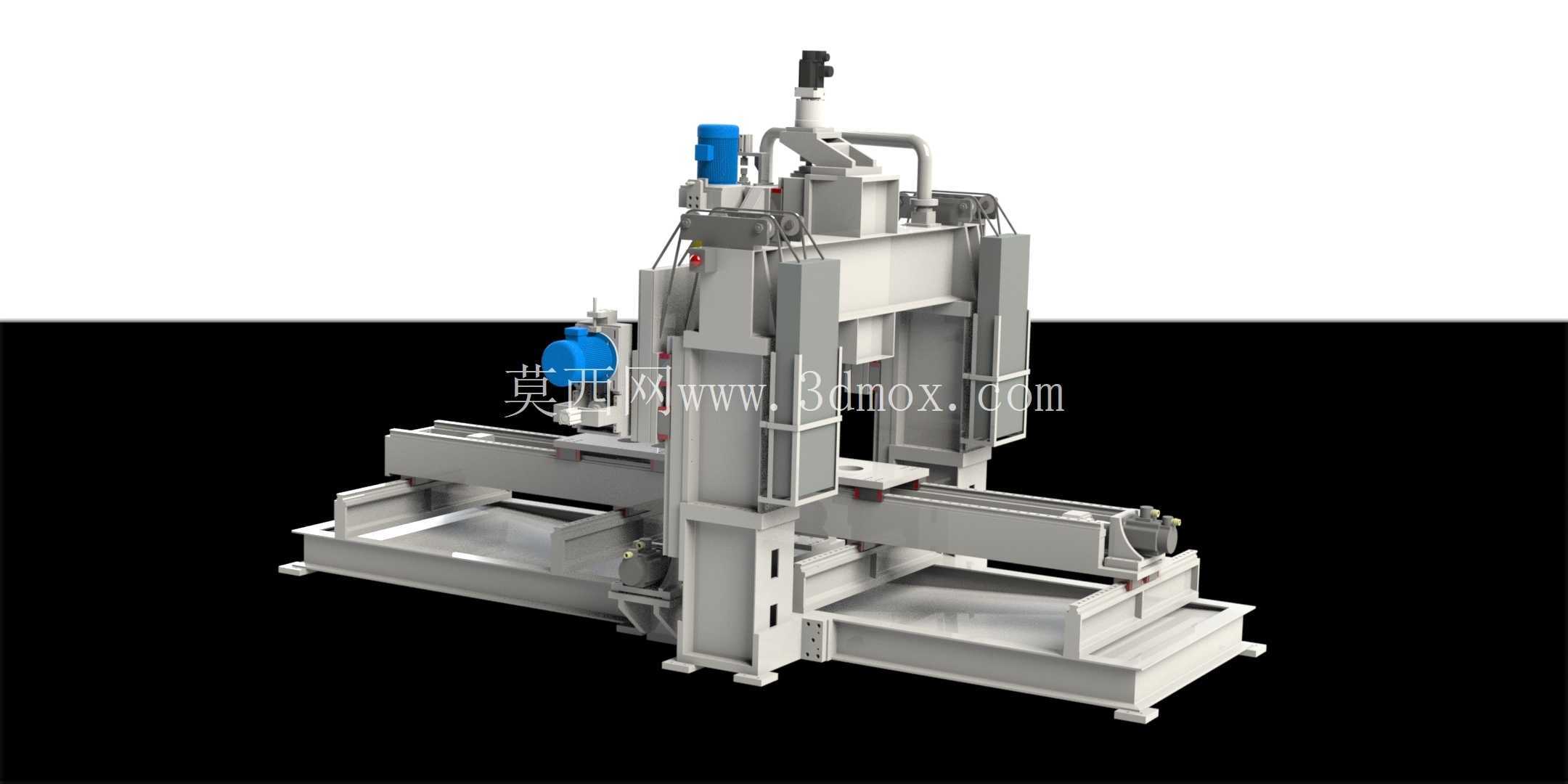

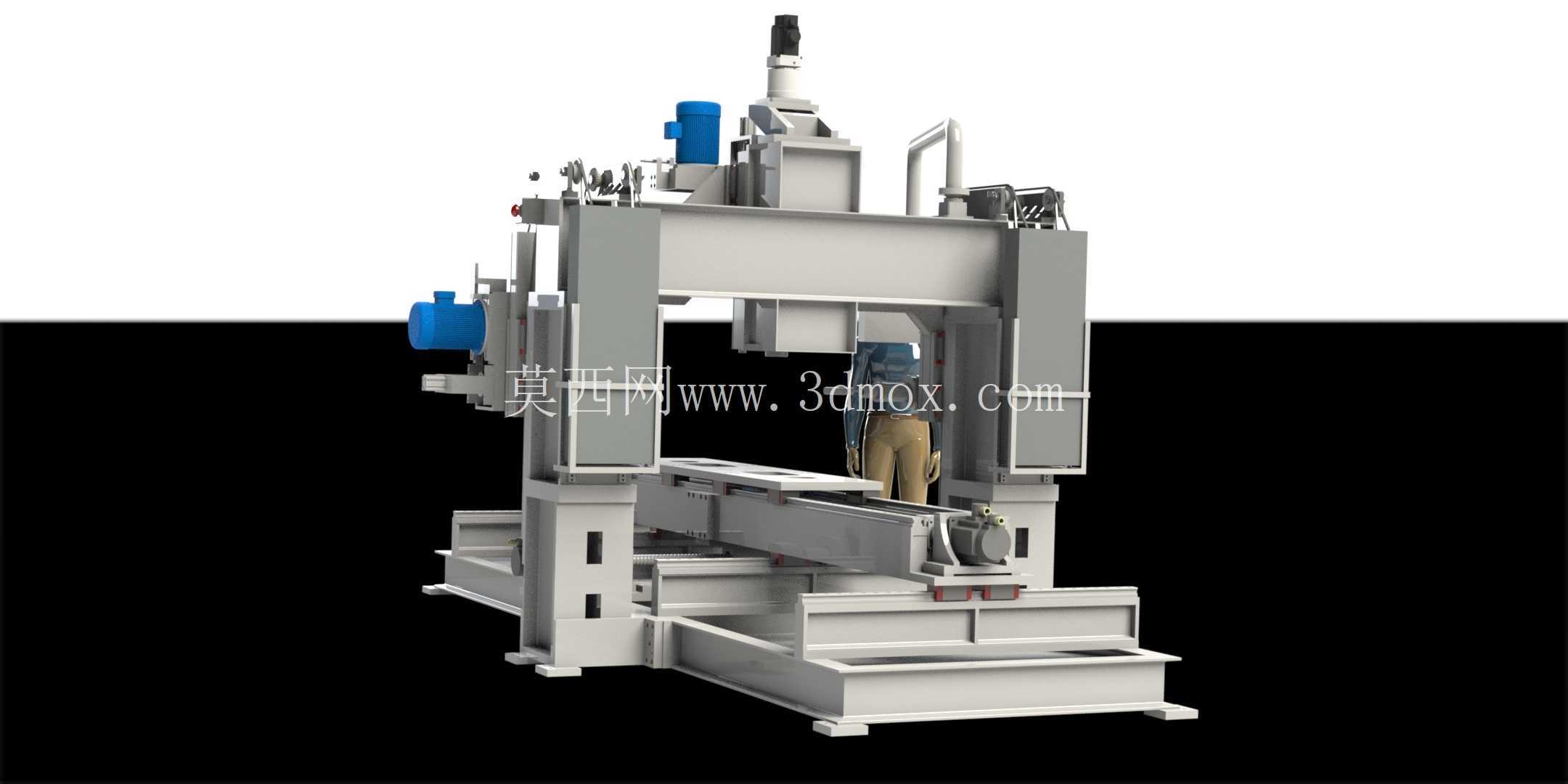

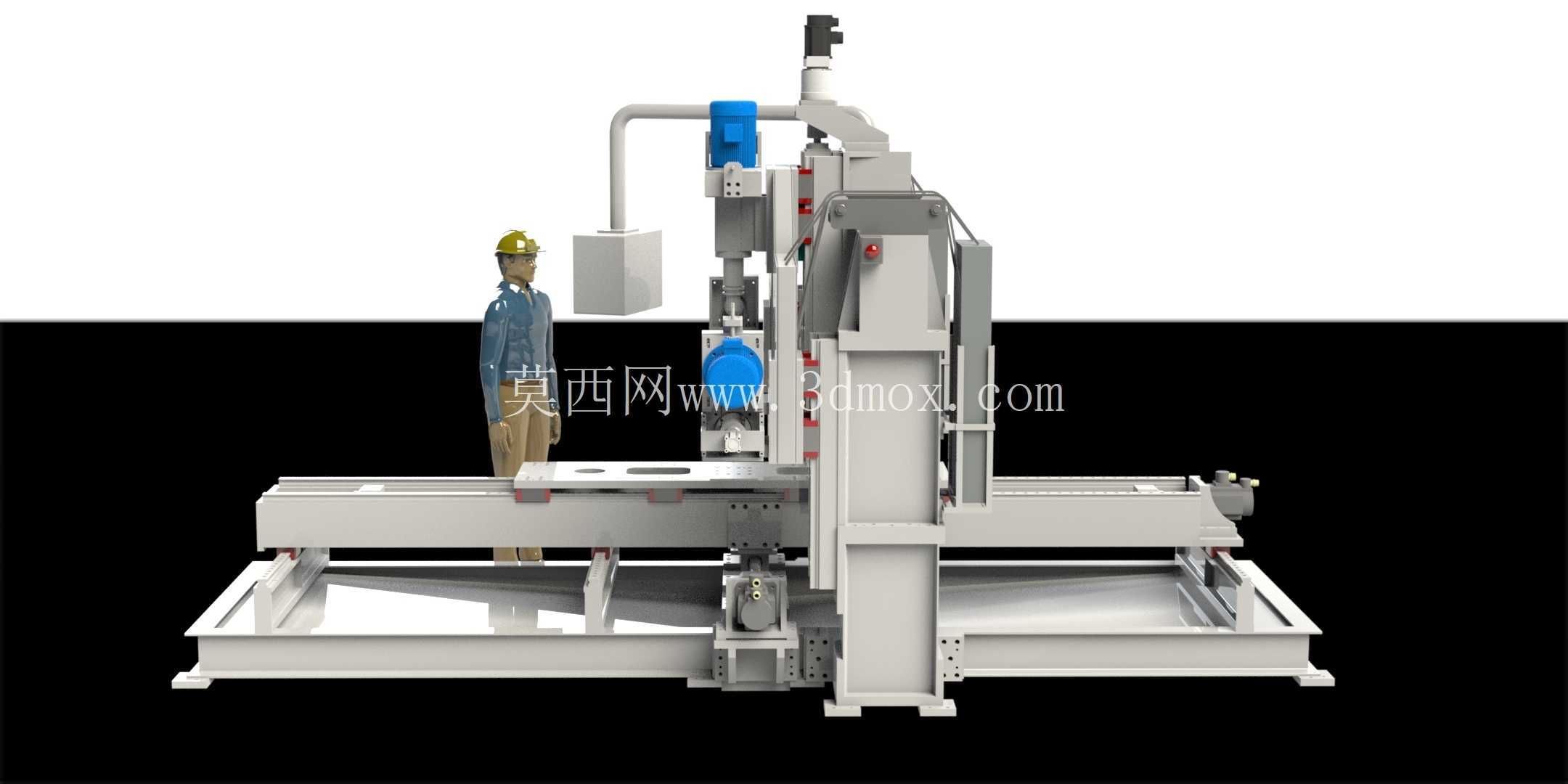

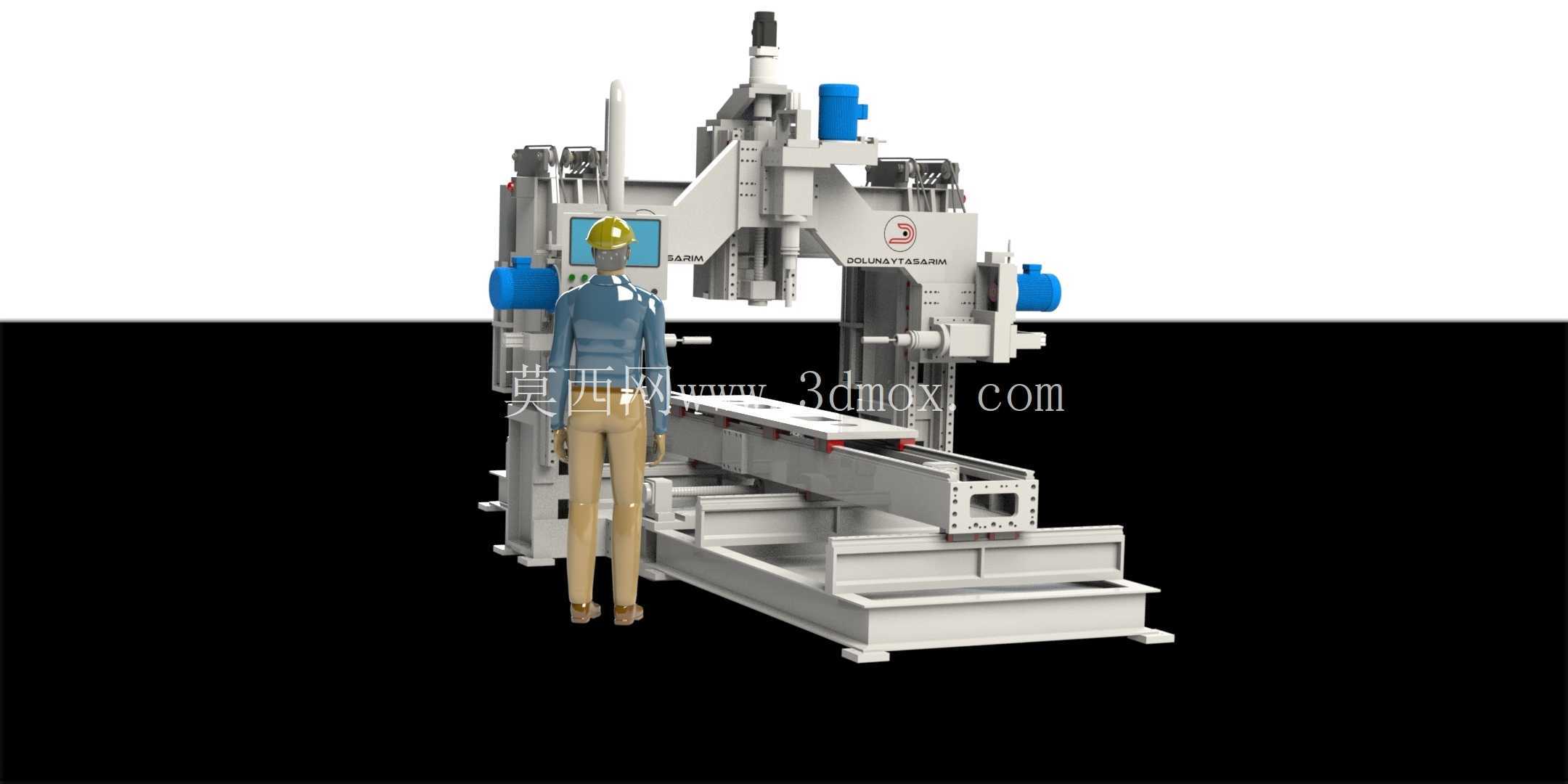

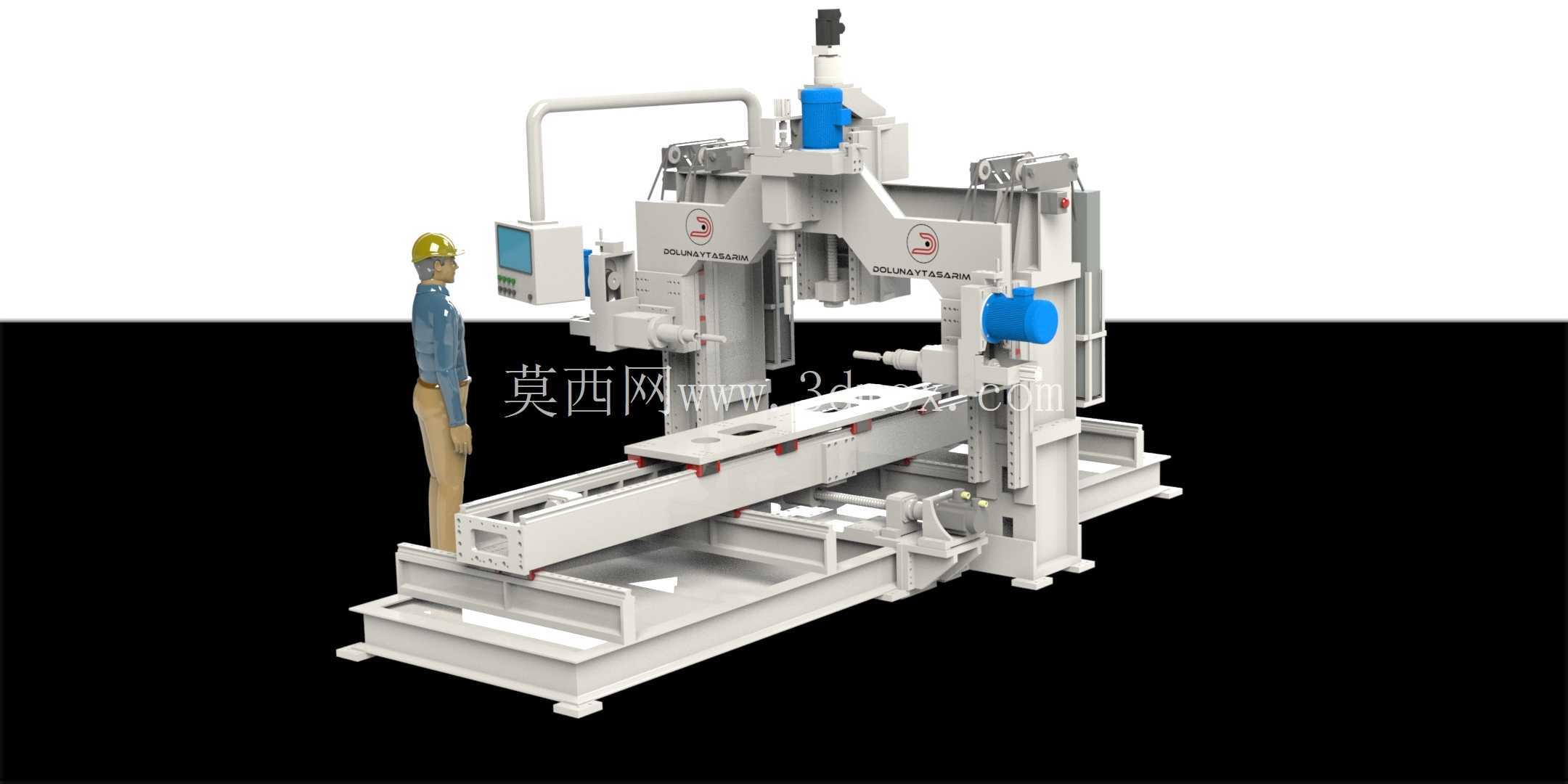

　　这款多功能金属加工设备的结构设计，核心围绕中小批量金属件的多工序复合加工需求搭建，适配五金加工、通用机械零部件生产、小型结构件定制加工等场景，可覆盖平面铣削、钻孔、镗孔、端面铣削、轻量铣槽等多类加工工序，替代传统单工序机台的分散排布模式，减少工件在不同设备间的转序搬运与二次装夹耗时，对于多品种小批量的加工车间而言，能有效压缩单件加工的辅助时长，降低装夹定位带来的形位公差累积。从整体布局来看，设备采用龙门式框架主体结构，床身采用整体箱型铸铁式结构设计（三维模型中体现为焊接钢结构框架的等效刚性布局），底部设置可调式支撑脚座，安装时可通过调节脚座高度完成床身水平校准，安装边界需预留左右两侧各1.2米的操作与维护空间，前端预留1.

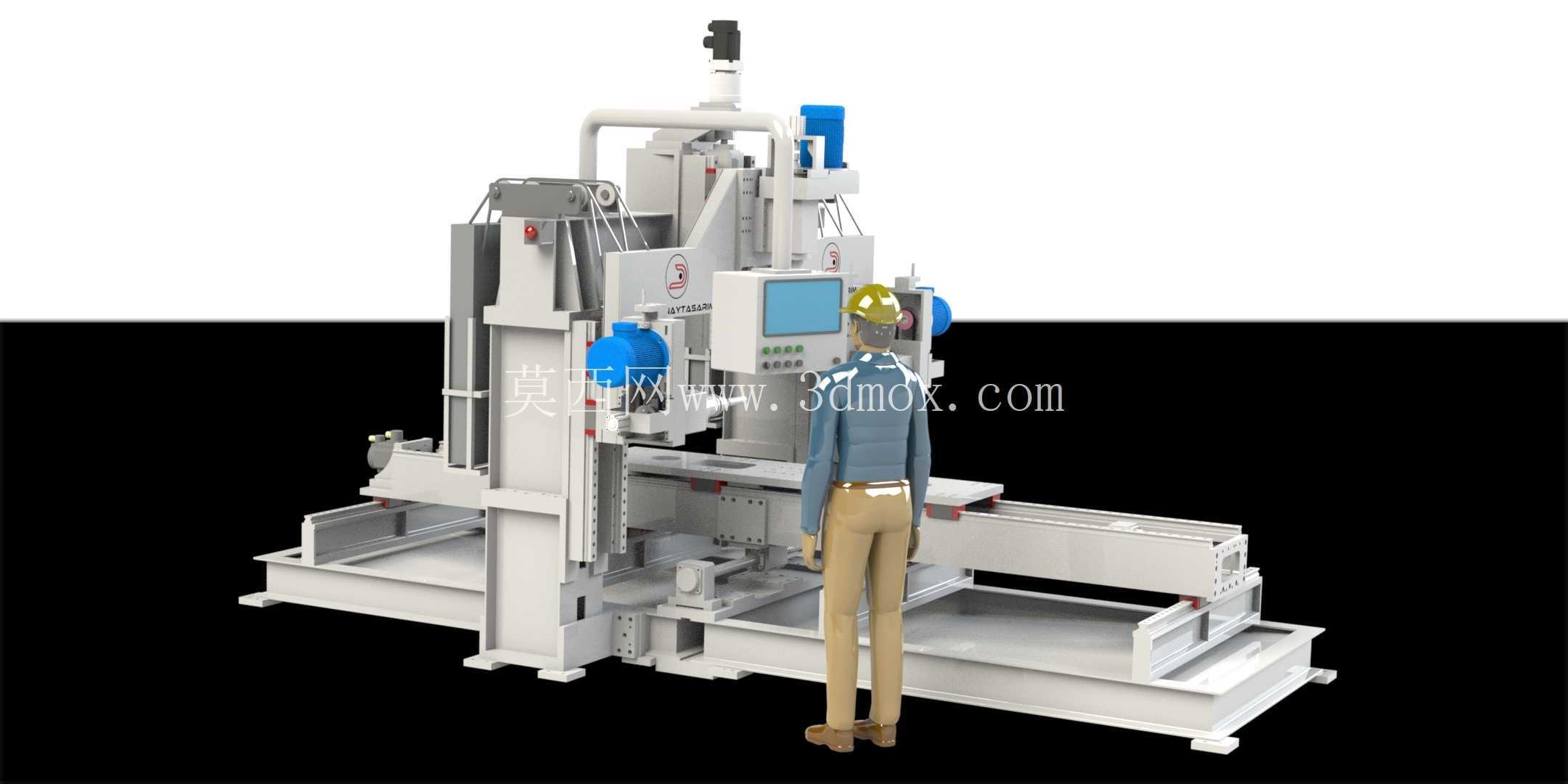

　　5米的工件上下料操作区，后端预留0.8米的管线与维护通道，整体占地尺寸在模型中按人体工程学参考，适配1.7米左右操作人员的站立操作高度，操作面板设置在设备左前侧，倾斜角度匹配站立操作时的视线与手部操作范围，无需过度弯腰或抬手即可完成参数调整与启停操作。设备的加工执行端采用多轴复合布局，主轴单元设置在龙门横梁的滑座上，可沿横梁完成横向进给，滑座自身可沿立柱导轨完成垂直方向的进给运动，工作台设置在床身中部的纵向导轨上，可完成前后方向的进给运动，同时侧置的辅助加工主轴可完成侧面的孔系与端面加工，一次装夹即可完成工件五个面的常规加工工序，无需二次翻转装夹。设计过程中重点考量了刚性匹配，横梁与立柱的连接位置采用加宽的导轨结合面，

　　配合大规格的线性导轨选型，抵消重切削时的切削振动，主轴单元的安装座采用加强筋结构布局，避免深孔加工或大进给铣削时的主轴颤振，影响加工表面质量。管线布局采用拖链内置式设计，所有动力线缆、切削液管路、气动管线均收纳在拖链内部，随进给轴运动时无管线外露剐蹭风险，设备顶部的管线支架预留了外部管线接入的接口位置，车间布设动力源、切削液供给管路时可直接对接，无需额外改造设备外部走线。工作台面采用T型槽结构设计，可适配通用的机用平口钳、专用工装夹具、组合夹具的安装，夹具安装的定位基准统一，不同批次工件切换时可快速完成夹具找正，减少换产调整时间。设备的防护设计采用半开放式布局，加工区域后侧与左右两侧设置挡屑板，阻挡切削过程中飞溅的切屑，

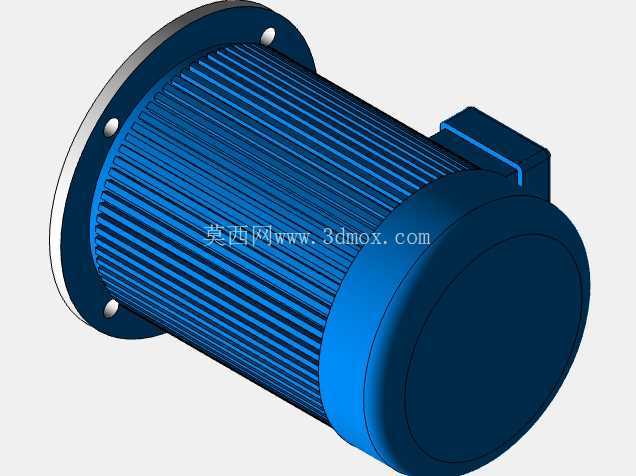

　　前端预留操作开口方便工件装夹与加工状态观察，可适配加装透明防护门的拓展需求，满足不同车间的安全防护规范。从建模细节来看，所有运动部件的行程限位位置均做了结构示意，硬限位挡块的安装位置、缓冲垫的布局都有明确体现，进给系统的丝杠、伺服电机安装座的结构细节完整，可直接作为同类设备改型设计的结构参考，针对不同加工需求，可通过更换主轴头、调整工作台夹具布局的方式，拓展适配铝件、钢件、铜件等不同材质工件的加工参数，设备的刚性预留可满足常规黑色金属的轻中负荷切削，以及有色金属的高速切削需求，避免小马拉大车的刚性不足问题，也不会因过度设计造成制造成本的冗余。
