交流稳压器用管定子支撑结构设计

　　在交流稳压供电系统的核心腔体内部，管定子支架是承载定子绕组、维持磁路同轴度的关键受力构件，其结构精度直接决定整套稳压系统的输出电压稳定性与长期运行可靠性。这类构件主要应用于工业级650/1200系列交流稳压器的定子装配工位，安装位置处于稳压器主腔体的中段环形区域，需要同时承担定子铁芯的径向支撑、轴向定位以及绕组引出线的走线避让功能，是连接定子总成与设备外壳基座的核心传力结构。

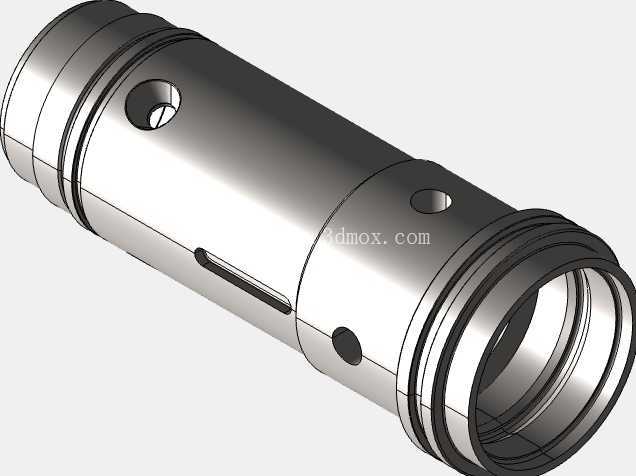

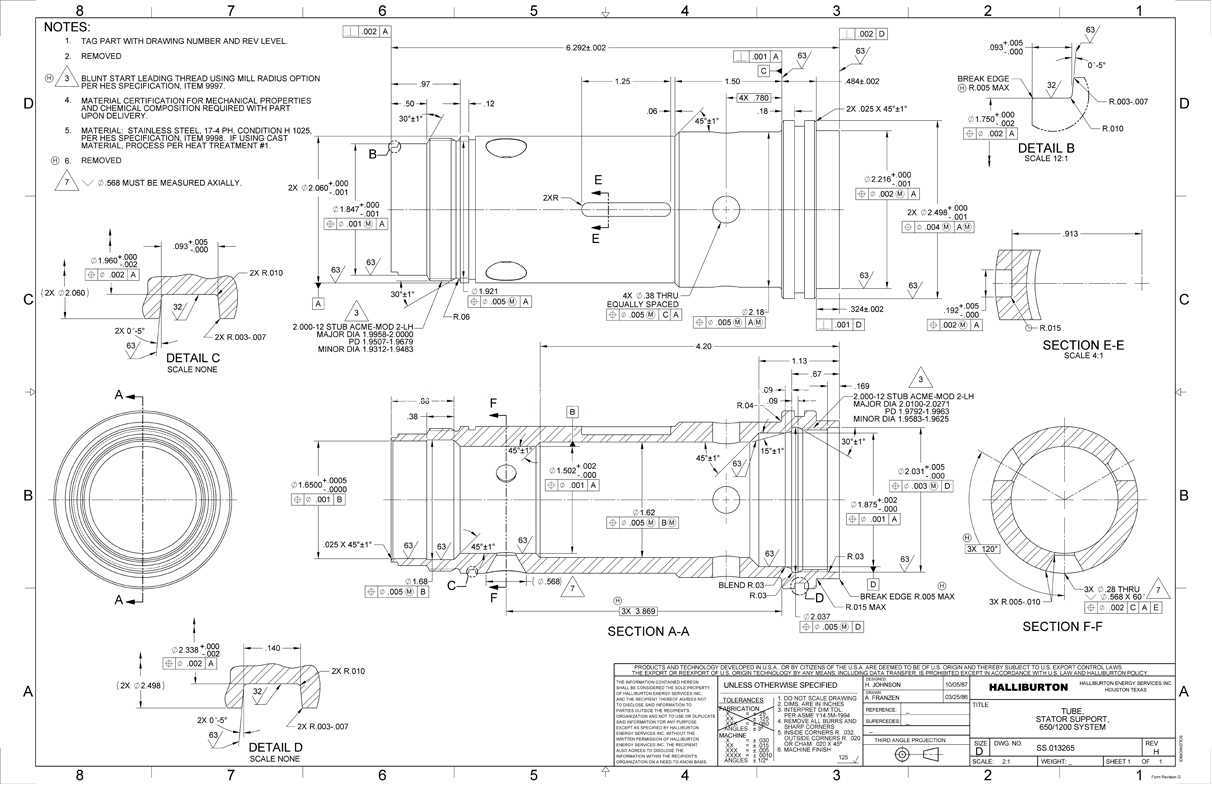

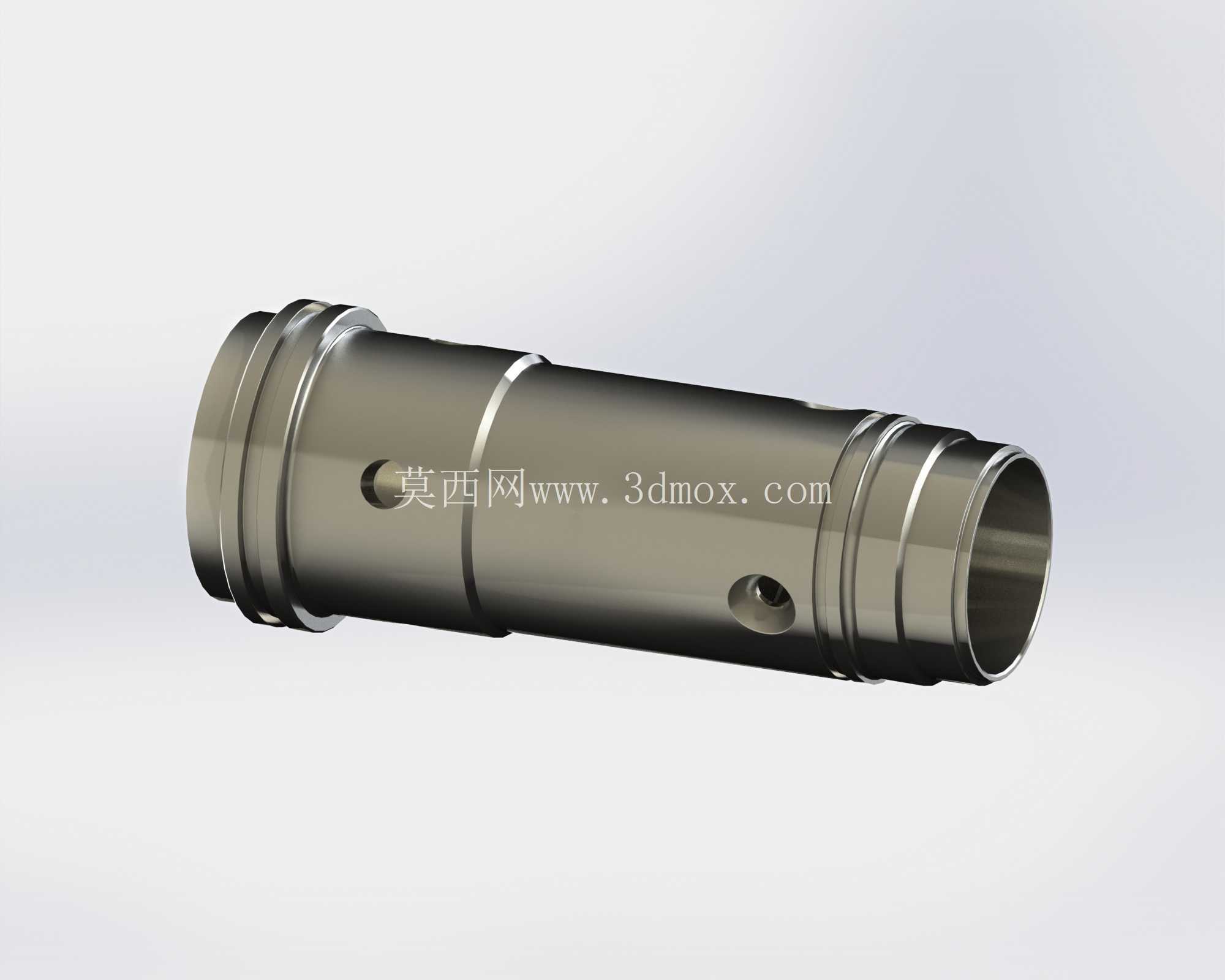

　　从实际工况需求出发，该支架的设计首先要满足同轴度公差要求，因为稳压器工作时定子与动子之间的气隙均匀度直接影响磁耦合效率，一旦支架出现加工变形或者安装错位，会导致气隙不均，轻则引发稳压响应滞后、输出电压波形畸变，重则造成定转子扫膛，直接烧毁绕组。因此在结构设计阶段，就将支架的主体设置为阶梯轴套式结构，沿轴向设置多段不同直径的配合圆柱面，分别对应定子铁芯内孔定位、端盖密封配合、基座安装止口三个关键配合位，每一段配合面的圆柱度公差、同轴度公差都按照IT7级精度控制，避免装配后出现累积误差。

　　考虑到稳压器长期带载运行时，定子绕组会持续产生热量，支架除了承担结构支撑作用，还需要兼顾导热路径的搭建，因此在支架的环形壁面上均匀开设了多组轴向通风槽，既可以减少支架整体重量，降低材料成本，又能形成轴向散热风道，让绕组产生的热量可以顺着风道流向设备两端的散热腔，避免局部热量堆积造成绝缘老化。同时在支架对应绕组引出线的位置，设计了专门的走线缺口与绝缘件安装卡槽，不需要额外在支架上钻孔走线，避免破坏支架的整体结构强度，也能防止引出线与金属支架直接接触造成绝缘破损。

　　从安装边界尺寸来看，该支架的总长度严格匹配稳压器主腔体的轴向安装空间，两端的安装法兰面设置了均匀分布的沉头螺栓孔，孔位的位置度公差控制在0.05mm以内，安装时不需要额外配钻，直接与基座、端盖的预制螺孔对位即可完成装配，大幅提升现场装配效率。支架的最大外径与定子铁芯内孔采用过渡配合，装配时通过热装工艺即可实现无间隙定位，不需要额外设置定位销，避免应力集中。在支架的受力薄弱位置，也就是阶梯轴的变径处，全部设计了圆角过渡结构，圆角半径按照相邻轴径差的1/8取值，既可以减少加工时的应力集中，也能避免长期运行受交变磁拉力作用出现疲劳裂纹。

　　在细节设计上，支架的两端密封面都预留了密封圈安装槽，槽的深度与宽度按照标准O型圈的压缩量要求设计，装配后可以实现腔体与外部的密封隔离，防止外界的粉尘、潮气进入稳压腔内部，适配工业车间、户外配电房等复杂运行环境。同时在支架的外圆面上设计了多组周向定位凸台，与定子铁芯的定位缺口配合，可以防止定子在受电磁转矩作用时出现周向转动，避免绕组引线被拉扯断裂。不同于普通的轴套类支撑件，该支架在对应传感器安装的位置还预留了小直径的安装平面与螺纹孔，可以直接固定温度、位移传感器，实时监测定子的运行温度与位置偏移量，不需要额外设计传感器安装支架，进一步压缩整机的装配空间。

　　从加工工艺性角度考虑，整个支架的结构全部采用回转面与少量平面、槽体结构，没有复杂的异形曲面，既可以通过普通车床完成主体回转面的粗精加工，也可以通过数控车床一次装夹完成所有配合面的加工，减少二次装夹带来的形位公差误差，侧面的槽体、螺孔可以通过加工中心一次装夹完成全部工序，加工效率高，成品率稳定，适合批量生产加工。材料选型上适配常规的结构钢或者铝合金材质，不同材质版本可以分别对应高负载工业型稳压器与轻量化便携型稳压器的需求，不需要修改主体结构尺寸，仅通过调整材料牌号与热处理工艺即可满足不同的强度、重量要求。
